Стеновые блоки из пенополистиролбетона обладают несущей способностью и теплофизическими свойствами, достаточными как для малоэтажного строительства, так и для устройства ограждающих конструкций во всех климатических условиях РФ. Наилучшие образцы в качестве наружной стены толщиной всего 300 мм и теплотехническим коэффициентом кладки К 5,0W/м2К полностью удовлетворяют самым жестким требованиям холодного климата Сибири и крайнего севера.

Блоки из пенополистиролбетона выпускаются прямоугольной формы, достаточно больших размеров, что упрощает ведение строительства. Производятся также блоки оригинальной конфигурации, исключающие продувание и промерзание швов (рис.2.2.25). Наличие специальных пустот позволяет использовать блоки и в качестве несъемной опалубки (см. раздел 1.5.2.2).

Устройство внутридомовых коммуникаций не составит больших трудностей, так как материал легок в обработке.

Отделка стены из пенополистиролбетона снаружи, как правило, предполагает штукатурный слой или другие отделочные материалы, изнутри – штукатурный раствор или гипсокартон на клею.

Из пенополистиролбетона производятся не только стеновые блоки, но и плиты для монтажа межкомнатных перегородок, плиты для утепления фасадов и т.д.

Выпускаются также пенополистирольные блоки, состоящие из пенополистиролбетона и пенополистирольных вставок. Вес блока 14,5 кг, размер 50х30х20 см (см. рис. 2.2.26).

2.2.2.3 Индустриальные многослойные стеновые панели

В настоящее время стеновые панели – это многослойные конструкции с применением эффективных теплоизоляционных материалов. Для их изготовления используется как традиционный железобетон, так и другие материалы, среди которых наибольшее распространение получили металлические листовые материалы (панели типа "сэндвич").

2.2.2.3.1 Панели из железобетона

Требованиям СНиП II-3-79* соответствуют трехслойные панели с наружным и внутренним железобетонным слоями и эффективной теплоизоляцией, расположенной между ними (рис.2.2.29).

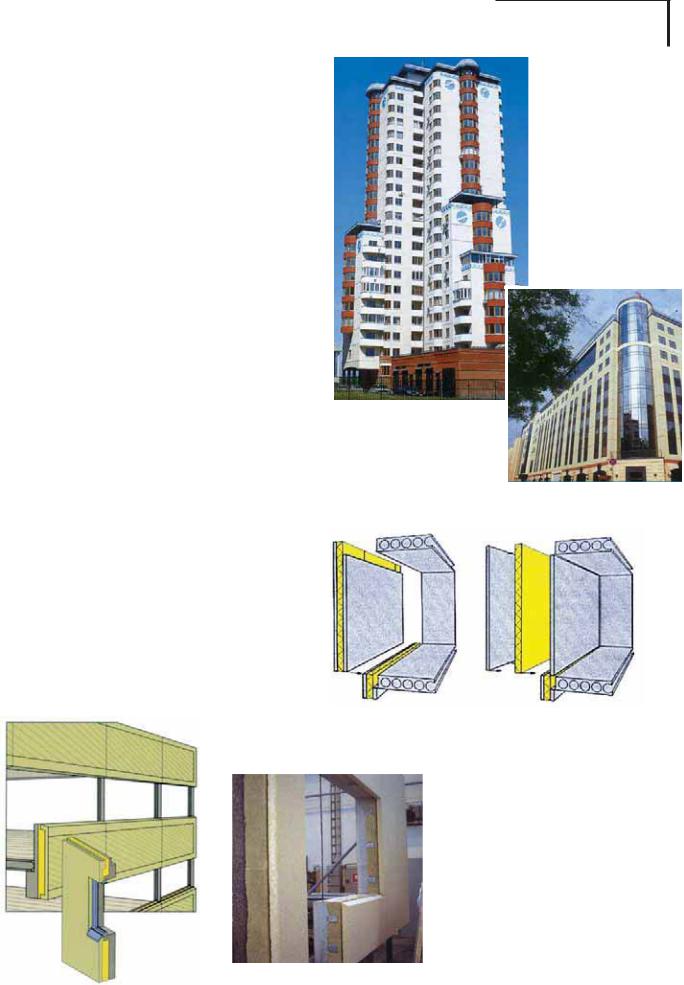

Железобетонные панели могут быть как полносборными конструкциями (соединение слоев происходит в процессе изготовления на заводе, а монтаж панели на стройплощадке производится как готового стенового элемента) (рис. 2.2.28 А), так и сборными – монтаж осуществляется установкой каждого слоя отдельно (рис. 2.2.28 Б).

Полносборные железобетонные трехслойные панели

Особенностями конструкций трехслойных железобетонных панелей заводского изготовления являются:

•экономичность с точки зрения скорости возведения здания и затрат на монтаж;

•меньшая зависимость строительных работ от погодных условий при соблюдении принципа непроникновения влаги в изоляционные конструкции;

•жесткая теплоизоляция, воспринимающая силы растяжения и среза, перераспределяющая нагрузки между бетонными слоями, вследствие чего значительно возрастает несущая способность панели.

Необходимо также отметить еще одну особенность современных железобетонных панелей, касающуюся технологии производства. Современные (мобильно изменяемые) опалубки позволяют изготавливать панели необходимых размеров и конфигураций под каждый конкретный проект. Благодаря этому архитектор, используя индустриальные панели, может создавать запоминающийся уникальный облик каждого здания.

Полносборные железобетонные панели могут быть несущими, самонесущими и навесными (ненесущими). В жилых зданиях большей частью применяются несущие стеновые панели, на внутренний слой которых опираются плиты перекрытия. В административных зданиях обычно используются следующие решения наружных стен: навесные панели и несущий каркас.

При выборе конструкции необходимо обратить внимание на такие детали, как внешний вид, функциональность, требования к прочности, послемонтажный уход, легкость монтажа и экономические показатели.

Неправильный выбор материала и конструкции может привести к значительным расходам при эксплуатации и уходе за фасадами.

Для полносборных железобетонных конструкций применяют все основные виды бетона: тяжелый, легкий на пористых заполнителях и ячеистый. Марка бетона выбирается на основании требований по долговечности и прочности.

Железобетонная панель имеет рабочую арматуру, как правило, конструктивную, но также может иметь и расчетную арматуру, предназначенную для восприятия усилий, возникающих при изготовлении, транспортировке панелей и при монтаже стены. В качестве арматуры применяют сварные сетки и пространственные каркасы.

Арматура рассчитывается исходя из нагрузок, возникающих во время ее эксплуатации. Края наружного слоя панели и края проемов оснащаются кольцевой арматурой во избежание образования трещин, вызываемых неравномерной усадкой. На краях внутреннего слоя панели и краях проемов арматура используется исходя из конструктивной необходимости.

В качестве теплоизоляционного слоя трехслойных панелей в настоящее время чаще всего используют плиты из пенополистирола и из жесткой минеральной ваты. Могут применяться и другие теплоизоляционные материалы. Толщину теплоизоляционного слоя устанавливают в соответствии с теплотехническим расчетом.

Соединение наружного и внутреннего слоев трехслойных панелей осуществляется с помощью связей. Основными функциями связей, скрепляющих бетонные слои многослойной панели, являются обеспечение взаимодействия между слоями; перенос нагрузок наружного слоя на внутренний слой; сведение к минимуму вынужденных сил; предупреждение прогибания слоев.

Типы связей могут быть следующие: гибкие металлические связи; отдельные армированные бетонные связи (шпонки); армированные бетонные ребра.

Наружный слой панели предназначен для защиты в процессе эксплуатации основных слоев от внешних климатических воздействий и выполнения декоративных функций (рис. 2.2.30). Виды наружной отделки панелей можно разделить на следующие основные категории: во-первых, поверхности, обработка которых осуществляется по свежему бетону, во-вто- рых, поверхности, обработка которых осуществляется по затвердевшему бетону, и, в-третьих, собственно облицовка плиткой.

Межпанельные стыки

Одной из основных причин нарушения гидро- и теплоизоляции в ограждающих конструкциях крупнопанельных зданий является неправильный выбор герметизирующих и уплотняющих материалов для стыков железобетонных панелей, а также использование некондиционных материалов, не удовлетворяющих требованиям действующих ГОСТов и ТУ на эти материалы.

Загерметизированные стыки элементов наружных стен должны препятствовать переувлажнению прилегающих к ним участков наружных стен и исключать возможность проникновения атмосферной влаги на внутренние поверхности ограждения (рис.2.2.31). Сопротивление указанных стыков воздухопроницанию и их теплозащитные свойства должны соответствовать требованиям СНиП II-3-79*.

Для герметизации стыков применяются различные полимерные изолирующие материалы: герметизирующие мастики, вспенивающиеся композиции, погонаж (прокладки, профили, ленты, листы).

На рис. 2.2.32 показан пример защиты стыков от ветра и косого дождя (для зданий свыше 100 м) с помощью специальных лент из вспененного полиуретана (поролона).

лнЦзх а оДлДСзхЦ лалнЦех

Подробнее > > > Герметизация стыков железобетонных панелей мастичными герметиками.

Вентилируемые железобетонные панели

Вентилируемые железобетонные панели представляют собой полносборные трехслойные конструкции, но в отличие от традиционных – с воздушным промежутком между теплоизоляционным и наружным слоями (см. рис. 2.2.33).

2.2.2.3.2 Панели типа "сэндвич" из листовых материалов с утеплителем

Трехслойные панели с утеплителем, облицованные с двух сторон листовым материалом, чаще всего называются "сэндвич-панели" благодаря их многослойной структуре (рис. 2.2.34).

По функциональному назначению "сэндвич-панели" подразделяются на стеновые, кровельные и отделочные. Панели каждого типа имеют свои конструктивные особенности. В данном разделе мы остановимся на стеновых конструкциях. Кровельные "сэндвич-панели" рассмотрены в разделе 2.4.4, а отделочные в разделе 2.2.4.3.16.

Применение панелей типа "сэндвич" с эффективным утеплителем обеспечивает:

•сжатые сроки монтажа;

•низкие затраты на капитальное строительство (благодаря небольшому весу панелей, для их монтажа не требуется специальная техника и можно использовать облегченный фундамент и т.д.);

•возможность демонтажа (с сохранением конструкциями своих свойств);

•богатый выбор отделки и цветовой гаммы.

Одним из несомненных достоинств "сэндвич-панелей" также является их технологичность.

Данные конструкции применяются при строительстве объектов самого различного назначения – от промышленных и административных зданий до спортивных сооружений, а также для устройства теплых контуров вокруг сушильных камер, холодильных систем и т.п.

Подходят "сэндвич-панели" в качестве ненесущих элементов и для строительства в сейсмичных районах.

"Сэндвич-панели" могут быть заводского изготовления, а могут собираться прямо на объекте, это так называемые панели "поэлементной сборки". Наибольшее распространение в России получили панели заводского изготовления, поставляемые как из-за рубежа, так и производимые в достаточно больших количествах в России.

"Сэндвич-панели" заводского изготовления, как мы уже говорили, представляют собой трехслойную конструкцию, состоящую из утеплителя, расположенного посередине, и двух облицовочных листов. Стеновые конструкции выпускаются в основном самонесущими.

Панели ведущих производителей, как правило, обладают антикоррозийным финишным покрытием, небольшим весом, высокой прочностью, влагостойкостью, огнестокостью и высокими шумоизоляционными характеристиками.

Размеры выпускаемых панелей у разных производителей свои, они зависят от технологических возможностей производства. Максимальные размеры панелей примерно следующие: длина – до 12000 мм, ширина – до 1200 мм, толщина – от 50 до 300 мм.

Расчет толщины панели производится в зависимости от ветровых нагрузок и пролета (расстояние между элементами несущего каркаса) и требуемого сопротивления теплопередачи (м2С)/Вт. Обычно у производителей имеются специально разработанные таблицы, облегчающие выбор необходимых размеров панелей.

В зависимости от назначения облицовка "сэндвич-пане- лей" может быть выполнена из алюминия, нержавеющей и оцинкованной стали, а также из фанеры, гипсокартонной плиты, ДСП, ДВП и т.д. Применяются металлические листы – как гладкие, так и профилированные.

Например, если при строительстве офисного здания предполагается дальнейшая обработка стен обоями, разумно использовать "сэндвич-панели", облицованные с внешней стороны сталью, а с внутренней – гипсокартоном.

Для помещений с повышенными санитарно-гигиени- ческими требованиями выпускается специальное покрытие,

которое может находиться в непосредственном контакте с пищевыми продуктами. Стойкая поверхность этого покрытия не боится санитарной обработки, которая необходима на предприятиях пищевой промышленности.

Выпускаются панели с противопожарной защитой, в которых между утеплителем и стальным листом находится слой из гипсокартонной плиты, а также огнестойкие панели, в которых используется особо огнеупорная каменная вата, а поверхностный слой изготавливается из прокатанных и гальванизированных горячим способом стальных листов, покрытых пластиковым покрытием (рис. 2.2.36).

Для повышения эксплуатационных характеристик материала рекомендуется применять для облицовки панелей сталь толщиной более 0,5 мм. Часто применяется сталь с полимерными покрытиями (пурал, пластизоль, PVF2 и др.). О полимерных покрытиях см. в разделе 2.4.3.2.

Выпускаются панели, окрашенные под натуральный камень (гранит, мрамор и т.д.). Возможна окраска в любые цвета в соответствии с системой RAL.

Для обеспечения прочного соединения облицовки и утеплителя используется высококачественный клей на полиуретановой основе.

кЛТ. 2.2.27 лУ‚ ВПВММ‡fl ЪВıМУОУ„Лfl Ф‡МВО¸МУ„У ‰УПУТЪ УВМЛfl ФУБ‚УОflВЪ ‚УБ‚У‰ЛЪ¸ ‚˚ ‡БЛЪВО¸М˚В ФУ ‡ ıЛЪВНЪЫ В Б‰‡МЛfl

(PARASTEK BETON).
