Моделирование поверхности картойDisplacement

В этом уроке будет создана Луна с деталями поверхности, с использованием карты смещения (displacement) при объединении со свойствами поверхности.

Создание Луны:

1. Переустановка 3ds Max (Reset).

2. В окне Perspective создание сферы, которая заполняет все окно.

3. На панели Create ввод Radius = 100 и имени сферы Earth’s Moon.

4. Кнопкой Zoom Extents All уменьшение вида сферы во всех окнах.

Настройка света и камер:

1. Переход в окно Perspective. Клавишами Ctrl+C создание нацеленной (Target) камеры из вида Perspective.

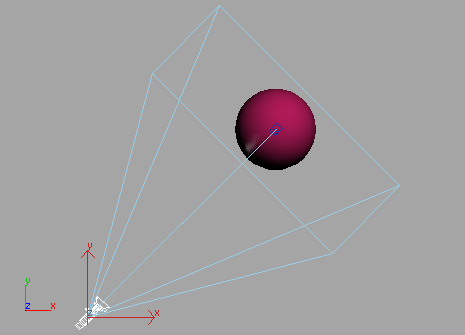

2. Щелчок Zoom Extents All. В окне Top видно, что камера обращена к луне под углом примерно 45^о.

Примечание: Цвет сферы может отличаться от цвета на рисунке.

3. панель Create > Lights > Omni.

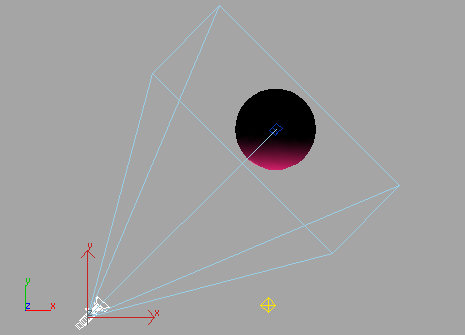

4. Щелчком в нижней части окна Top создание светильника Omni. Именование его main light.

5. На панели Modify включение Shadows и ввод Multiplier = 1.2.

6. Создание другого источника Omni в верхней части окна Top с именем fill light.

7. На панели Modify включение Shadows и ввод Multiplier = 1.5. Затем ввод для fill light оранжевого цвета. Это добавит некоторого тепла к изображению.

8. Переход правым щелчком в окно Camera и визуализация сцены клавишей F9.

Изображение Луны имеет слишком яркие блики, на краях нет деталей. Это будет решено применением карты.

Карта луны:

1. Клавишей M загрузка Material Editor.

2. выделение ячейки материала и ввод для него имени Earth's Moon.

3. В свитке Shader Basic Parameters выбор раскраски Oren-Nayar-Blinn. Блики на материале темнее, что дает сфере более мягкий вид.

Сравнение раскрасок Blinn (l) и Oren-Nayar-Blinn (II)

4. Кнопкой карты справа от поля цвета Diffuse вызов Material/Map Browser и выбор Bitmap.

5. В диалоге Select Bitmap Image File выбор moon.jpg из папки tutorials/intro_to_materials. Карта Луны возникает на сфере образца.

6. Перетаскивание материала на сферу и включение Show Map In Viewport.

7. Визуализация клавишей F9.

8. В Material Editor щелчок Go To Parent.

9. Перетаскивание карты с кнопки Diffuse на кнопку Diffuse Level в группе Advanced Diffuse. Выбор Instance и щелчок OK.

10. Просмотр результата F9.

Темные области выглядят еще темнее.

Смещение поверхности с помощью карты:

Наложение карты Displacement использует изображение как алгоритм для изменения геометрии объекта. В отличие от карты Bump карта Displacement действительно меняет сеть, так что при визуализации виден рельеф на краях объекта. Обычно это не видно в окнах, хотя можно увидеть результат в окнах после применения модификатора Disp Approx. Этот модификатор в этом пособии не рассмотрен.

1. В свитке Maps в Material Editor перетаскивание карты moon.jpg компоненты Diffuse Level на компоненту Displacement. Выбор Copy и щелчок OK.

На кнопке рядом с Displacement теперь значится "Map#2 (Moon.jpg)."

2. Ввод степени Displacement = –20.

3. Выбор сферы. Правый щелчок по сфере и выбор Convert To Editable Poly.

4. На панели Modify следует открыть свиток Subdivision Displacement.

5. В свитке Subdivision Displacement включение Subdivision Displacement и щелчок Low. Это предохраняет сеть поверхности от излишнего усложнения.

6. Визуализация F9. На поверхности Луны виден рельеф.

7. В Material Editor в свитке Maps увеличение степени Displacement до –50.

8. Визуализация F9. Поверхность выглядит еще рельефней.

Смещение поверхности Луны

Управление областями смещения:

Далее показано, как управлять смещением поверхности в области умеренного смещения.

1. В Material Editor в свитке Maps щелчок кнопки карты Displacement с надписью "Map#2 (moon.jpg)."

2. В свитке Bitmap Parameters щелчок View Image. Близкие значения серого цвета, что видны на карте, ограничивают вариации смещения. Закрытие окна просмотра.

3. В свитке Output включение Enable Color Map. В нижней части свитка есть график и шкала градиента.

4. Смещение правой точки вниз, пока график не станет горизонтальной линией.

Шкала градиента и ячейка образца чернеют.

5. Включение Add Point. Деление диапазона двумя новыми точками на три части.

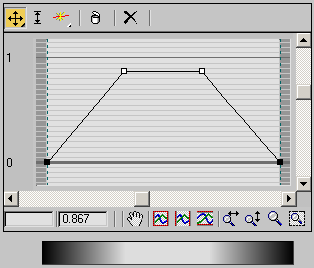

6. Включение Move. Выбор двух новых точек и смещение их вверх для придания графику формы трапеции.

Визуализация F9. Для средних значений карты рельеф возрастает.

Луна с горами

7. Возврат на материал кнопкой Go to Parent. Ввод степени Displacement = 20 и щелчок F9. Теперь на изображении Луна с кратерами.

Кратеры на Луне

8. Сохранение: Save as mymoon.max.
