Анимация вращения глобуса

Достаточно установить лишь один ключ поворота для создания иллюзии вращения глобуса. Будет построена анимация длиной 100 кадров с поворотом сферы на 360^о с использованием контроллера TCB Rotation и команды Rotation Windup. Это создаст цикличность анимации.

Настройка:

Продолжение или загрузка файла \tutorials\worldwide_designs\tut_wwdesigns_globe.max.

Ключевые кадры вращения:

1. Выбор сферы и переход на панель Motion. В свитке Assign Controller выделение Rotation: Euler XYZ в списке Transform Rotation.

Примечание: По умолчанию назначены контроллеры поворота Euler XYZ. Здесь будет назначен другой контроллер поворота, который позволит применить команду Rotation Windup.

2. Кнопка Assign Controller открывает диалог Assign Rotation Controller. Выбор из списка TCB Rotation.

3. В нижней части свитка Key Info включение Rotation Windup.

Важно: Следует включить Rotation Windup или что-либо еще для корректности анимации.

4. Включение Auto Key. В режиме Auto Key краснеет кнопка Auto Key, линейка ползунка и активное окно получает красную рамку.

5. Перевод ползунка в кадр 100.

6. Клавиша A включает угловую привязку (Angle Snap). Это облегчает точные повороты.

7. Включение Select And Rotate. На сфере в окне возникает контейнер (gizmo) поворота.

Примечание: Можно увеличить gizmo клавишей +.

На сфере gizmo поворота

8. Следует подвести курсор к синему кольцу оси Z на gizmo в окне. Поворот планеты вокруг оси Z на 360^о с контролем по окну указателя поворота.

9. Выключение Auto Key.

10. Просмотр анимации (Play). Сфера плавно вращается против часовой стрелки.

Теперь для реалистичности необходимо повернуть ось вращения планеты.

11. Следует подвести курсор с Select And Rotate к кольцу оси Y на gizmo в окне. Когда кольцо пожелтеет, поворот планеты примерно на 15^о, наклоняя ось вращения планеты.

Поскольку Auto Key отключено, наклон имеется во время всей анимации.

12. Сохранение работы Save as mywwdesigns02.max.

Глобус с наклоном

Видно, что габаритный контейнер сферы наклонился вместе с текстурой, но gizmo преобразования остается того же вида. Это связано с настройкой системы координат View.

Создание текста логотипа

Будет создана летящая надпись моделированием пространственного объекта из сплайна. Затем модификаторами Extrude и Bend будет создан желаемый логотип.

Настройка:

Продолжение или загрузка файла \tutorials\worldwide_designs\tut_wwdesigns_glode_rotating.max.

Создание текста:

1. В окне Front правый щелчок по имени окна и включение режима Smooth + Highlights.

2. Уменьшение глобуса в окне.

3. Панель Create > Shapes > Text. Ввод текста щелчком в окне выше Earth.

4. Ввод в поле Text свитка Parameters текста Worldwide Designs.

Примечание: Можно также вставить копию текста в это поле.

5. Вызов списка Font и выбор шрифта SansSerif Bold. Можно выбрать другой шрифт с достаточной шириной.

Примечание: Можно набрать первую букву для ускорения пролистывания списка.

6. Изменение Text Size от 100 до 5.0.

Текст Worldwide Designs

7. Кнопкой Zoom Extents увеличение вида в окне Front.

Добавление модификаторов Extrude и Bend:

1. Выделен текст, выбор Modifiers > Object–Space Modifiers > Extrude. В свитке Parameters ввод Extrude Amount = 0.5.

2. Щелчком поля цвета рядом с именем текста, Text01 вызов Color Selector и ввод белого тона.

Текст в окне белеет.

3. В окне Front смещение текста вниз до пересечения с глобусом. Текст велик. Выбор в стеке Text и ввод Size = 3.0.

Текст посередине сферы

4. Выделение Extrude в стеке и вызов модификатора Bend из списка Object-Space Modifiers.

Модификатор Bend будет использован для изгиба текста по сфере.

5. В свитке Parameters ввод Bend Axis = X и Bend Angle = 180.

6. В окне Top увеличение вида сферы и текста, и смещение текста вниз, как на рисунке.

Текст смещен вниз в окне Top

7. Правый щелчок по имени окна Top и выбор Smooth + Highlights.

8. Сохранение сцены Save as mywwdesigns03.max.

Настройка точки опоры (pivot):

1. Выбран текст. Переход на панель Hierarchy. В свитке Adjust Pivot включение Affect Pivot Only.

Точка опоры (pivot point) текста отображается с тремя жирными осями.

2. В меню Tools выбор Align и щелчок сферы в окне. Это вызывает диалог Align Selection.

3. В группе Align Position (Screen) включение X, Y и Z.

4. Включение Pivot Point для Current Object и Target Object. Щелчок OK.

Точка опоры текста выравнивается по центру сферы.

Точка опоры (Pivot point) текста выровнена по сфере

5. Выключение Affect Pivot Only.

6. В окне Front поворот текста вокруг оси Y до совпадения с наклоном планеты.

7. При повороте текста угол считывается по возникшему на курсоре окну.

8. На главной панели ввод Local для Reference Coordinate System.

Поворот текста совпадает с наклоном Земли

Теперь можно анимировать вращение текста вокруг планеты. Будет принято направление противоположное вращению Земли.

Анимация текста:

1. Выбран Text01, переход на панель Motion. В свитке Assign Controller выбор Rotation в списке Transform Position.

2. Кнопка Assign Controller открывает диалог Assign Rotation Controller. Выбор TCB Rotation.

3. В нижней части свитка Key Info включение Rotation Windup.

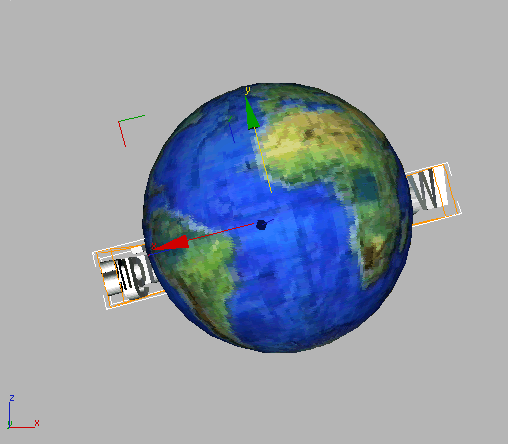

4. В кадре 0 включение Auto Key и поворот текста вокруг оси Y, пока текст не окажется позади сферы.

Пока ключей не создано.

Поворот текста в кадре 0

5. Смещение ползунка в кадр 100, затем поворот текста вокруг оси Y на –360^о.

Теперь есть ключи в кадрах 0 и 100.

6. В свитке Key Info ввод Continuity = 0.

Если Continuity нет в свитке Key Info. щелчок кнопки Rotation в свитке PRS Parameters.

Это позволяет тексту вращаться вокруг Земли в постоянном темпе.

7. В свитке Key Info ввод key number = 1 с применением стрелок, затем ввод Continuity = 0.

8. Выключение Auto Key и просмотр анимации. Должно наблюдаться плавное и непрерывное вращение текста и сферы.

Теперь будет добавлено два источника света для театрального эффекта.

9. В окне Top уменьшение объектов до появления места вокруг Earth.

10. Панель Create > Lights > Omni. Затем в окне Top вставка светильников перед планетой и позади планеты.

Источники для театральности

11. Сохранение работы Save as mywwdesign04.max.
