Анимация пера

Клиент просит анимации ручки, пишущей слово “yes”. Модель ручки уже есть, задача в анимации пера по пути, и синхронизации появления надписи с движением пера. Эти задачи и ряд других будут решены в пособии по анимации надписи.

Уровень мастерства: Новичок. Время урока: 15 минут.

Рисование пути на бумаге

Настройка:

Выбор File > Open и загрузка файла write_on_start.max из папки \tutorials\intro_to_animation.

File write_on_start.max.

В сцене лист бумаги на доске, ручка и пузырек с чернилами. Уменьшение вида бумаги.

Перед рисованием пути будет изменен цвет бумаги, чтобы лучше видеть линию.

Изменение цвета бумаги:

1. Кнопкой Select By Name вызов диалога Select Objects и выбор из списка paper.

В окне выделен объект paper, его параметры видны на панели Modify.

2. Вызов Material Editor.

Материалы сцены показаны в Material Editor. Сфера материала paper выделена.

3. Выделение черного материала во втором ряду. Имя Black Paper возникает рядом с пипеткой.

4. На панели Material Editor щелчок кнопки Assign Material To Selection. Бумага чернеет.

На черной бумаге будут лучше видны линии.

Для бумаги будет сделано еще одно изменение.

Добавление бумаге сегментов:

1. После закрытия Material Editor правый щелчок по имени окна и выбор Edged Faces.

В этом режиме в окне видны черные сегменты бумаги и их края.

2. В свитке Parameters на панели Modify ввод Length Segments и Width Segments = 8.

Увеличено число сегментов

При рисовании линии будет нужна привязка к граням.

Использование привязок для линий:

1. В меню Customize выбор Grid and Snap Settings. На панели Snaps щелчок Clear All, включение Face и закрытие диалога.

Все настройки сделаны; теперь можно рисовать слово “yes”.

2. На главной панели включение 3D Snap.

Примечание: Можно также включать и выключать привязку клавишей S.

3. Панель Create > Shapes > Object Type > Line.

4. При движении курсора по черной бумаге будет виден курсор привязки к граням. Ввод щелчком первой точки, затем при смещении курсора вправо и вверх снова возникает курсор привязки.

Курсор привязки к граням

5. Щелчок с подтягиванием создает закругление сплайна. Смещение курсора, снова щелчок с подтягиванием создает сегмент с закруглением. Ввод точек с созданием буквы Y. (На рисунках показаны этапы рисования буквы.)

Примечание: Клавишей Backspace можно удалить в процессе построения последнюю введенную вершину линии. Можно также подравнять вершины позже.

Щелчки с подтягиванием создают линии с закруглением.

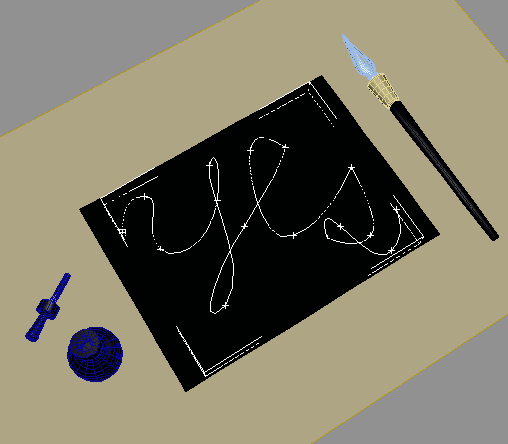

Видны сегменты ломаной линии, особенно на хвостике буквы “Y”. Число сегментов для сглаживания линии можно позже увеличить.

Создание углов:

1. Для создания излома в вершине следует просто щелкнуть без подтягивания. Например, при переходе в букву “e” и в букву “s” нужен угол. Правый щелчок заканчивает ввод сегментов.

Простой щелчок в начале буквы “e”.

Правый щелчок в конце.

2. Выключение инструмента Line правым щелчком в окне.

3. Сохранение работы: Save as my_write_on.max.

Анимация пера по пути

Теперь путь на бумаге нарисован, можно анимировать ручку с применением Path Constraint.

Настройка:

1. Продолжение или загрузка файла write_on_yes.max.

2. Перевод ползунка в кадр 0.

Замена материала и цвета:

1. Клавишей M вызов Material Editor, выбор материала paper и перетаскивание на объект paper в окне.

2. Кнопкой Select By Name или клавишей H вызов диалога Select Objects.

3. Выделение в диалоге объекта Line01 и щелчок Select.

4. На панели Modify щелчок поля цвета в Name And Color и выбор черного тона для линии.

5. Снятие выделения линии Line01 щелчком в окне. Теперь линия видна в окне.

Анимация ручки с помощью Path Constraint:

1. Клавишей H вызов диалога Select Object и выделение nib (перо) в списке. Включение Display Subtree в нижней части диалога. Щелчок Select.

Компоненты ручки ручка, вставка и перо (wood, cork, nib), уже собраны в иерархию для анимации. Это показывают отступы в списке. Перо (nib) является предком иерархии. При анимации предка дочерние объекты деталей ручки будут следовать за ним.

Теперь в окне выбрано перо ручки.

2. В меню выбор Animation > Constraints > Path Constraint.

При перемещении курсора в окне будет видна штриховая линия от пера к курсору.

3. Перевод курсора на объект Line01 и выбор его щелчком в качестве пути.

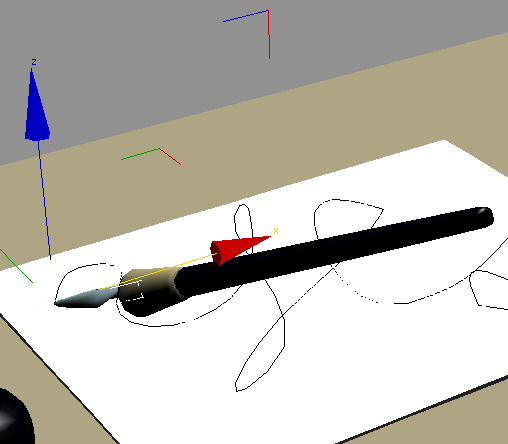

Перо отскакивает в начало пути. Ручка пока утоплена в бумагу.

Ручка прыгает в начало пути.

4. Включение Rotate и поворот ручки примерно на –30^o вокруг X и на 17^o вокруг Z.

Поворот ручки.

5. В просмотре перо следует по пути.

Перо следует по пути.

Теперь следует создать растущую линию, следующую за кончиком пера. Для этого будет использован модификатор PathDeform.
