Моделирование поверхности картой Displacement

В окне Perspective создается сфера Radius = 100. Имя сферы – Earth’s Moon.

Zoom Extents All. Клавишами Ctrl+C создается нацеленная камера (Target Camera) по окну Perspective. В окне включается в вид от камеры.

Zoom Extents All. В окне Top камера направлена на Луну под углом около 45^о.

Панель Create > Lights (осветители), строится Omni щелчком внизу окна Top, его имя main light. Включается функция теней (Shadows) и ставится Multiplier = 1.2.

Второй источник Omni создается сверху слева в окне Top. Его имяfill light. Включается Shadows, ставится Multiplier = 1.5, оранжевый цвет для теплоты изображения.

Визуализация окна Camera (F9).

Изображение слишком яркое, края требуют больше деталей.

Добавляется материал. В Material Editor (клавиша М) материал ячейки называется Earth's Moon. В свитке Shader Basic Parameters выбирается Oren-Nayar-Blinn.

На рисунке сравнение раскрасок Blinn и Oren-Nayar-Blinn.

Кнопкой карты рядом с полем цвета Diffuse вызывается окно Material/Map Browser, в котором помечается Bitmap и OK. В диалоге Select Bitmap Image File открывается moon.jpg. Карта moon появляется на сфере образца.

Материал перетаскивается на сферу, кнопкой Show Map In Viewport карта отображается в окне. Render F9.

В Material Editor – Go To Parent.

Карта перетягивается с кнопки Diffuse на кнопку Diffuse Level в группе Advanced Diffuse. Выбирается Instance и OK. Render F9.

Темные области карты выглядят еще темнее.

Смещение поверхности с помощью карты.

Карта Displacement измененяет геометрию объекта. В отличие от карты Bump она действительно меняет сеть, так что при визуализации виден рельеф на краях объекта. Результат в окнах можно увидеть после применения модификатора Disp Approx.

В свитке Maps карта moon.jpg перетаскивается с Diffuse Level на Displacement. Выбор Copy и OK. На кнопке Displacement возникает "Map#2 (Moon.jpg)". Ставится для Displacement = –20.

Щелчок правой кнопкой по сфере и выбор Convert To Editable Poly.

На панели Modify открывается свиток Subdivision Displacement. Ставится флажок Subdivision Displacement и щелчок кнопки Low. Это предохраняет сеть поверхности от излишнего усложнения.

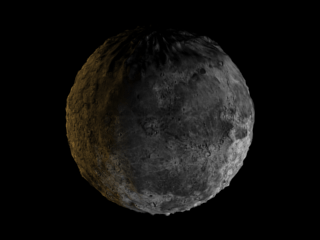

Render F9. Поверхность Луны обрела рельеф.

В свитке Maps ставится для Displacement = –50.

При визуализации (F9) рельеф возрастает.

Можно управлять смещением в областях умеренного смещения.

В свитке Maps щелчком по кнопке карты "Map#2 (moon.jpg)." вызов настройки карты.

В свитке Bitmap Parameters щелчок View Image. Близкие значения серого цвета ограничивают вариации смещения. Окно просмотра закрывается. В свитке Output включается Enable Color Map. Становится доступен график со шкалой градиента в нижней части.

Смещением правой вершины график делается горизонтальным. Градиент и ячейка образца становятся черными.
