Заливка растромPostScript.

Узоры PostScriptпредставляют собой монохромные и цветные векторные изображения, строящиеся непосредственно перед выводом на печать. У каждого узора имеется ряд управляющих параметров. Например, для узора Bricks (кирпичи) в диалоговом окне PostScriptTexture блок Parameters (параметры) содержит Frequency – частоту, Linewidth – ширину линий, Foreground/Backgroundgray – уровень серого тона линий/фона. Меняя параметры, можно влиять на внешний вид заливки. Чтобы результаты изменения параметров отображались в области предварительного просмотра заливки, следует установить флажок PreviewFill (предварительный просмотр заливки), и после изменения щелкнуть на кнопке Refresh (обновить).

В обычном режиме отображения эти заливки на экране выглядят как область, заполненная аббревиатурами PS. Но если включить режим отображения Enhanced (улучшенный) (падающее меню View), то заливка отображается на экране в виде, соответствующем выводу на печать.

Помимо инструмента Fill(Заливка) на панели инструментов имеется очень удобный инструмент InteractiveFill (Интерактивная заливка), сблокированный с кнопкой сетчатой заливки, который позволяет моделировать заливку непосредственно на закрашиваемом объекте. На панели «Свойства» этого инструмента присутствует список всех типов заливок, рассмотренных выше. Оставшаяся часть панели подстраивается под выбранный тип заливки и включает основные позиции настройки соответствующей заливки. Кроме того, самая левая кнопка панели дает возможность вызвать окно полной настройки. На закрашиваемом объекте появляется схема заливки с управляющими маркерами в виде различных геометрических фигур. Эти маркеры позволяют задавать положение, размеры и скос образцов для узорной и текстурной заливок, перемещать границы градиентных зон, сдвигать шаблон заливок узором и пр. Самая правая кнопка панели предоставляет возможность скопировать заливку с другого объекта.

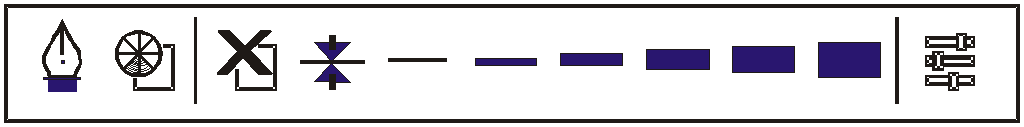

Инструмент OutlinePen (Контур) предназначен для форматирования контуров объектов и собственно отдельных линий. Содержит позиции для установки фиксированной толщины, в том числе нулевой – кнопка с крестиком. Имеются кнопки настройки цвета контура. Первая кнопка вызываетвспомогательное окноOutlinePen.

Поля окна позволяют выбрать цвет линии (Color), ширину (Width) линии в указанных единицах, стиль (Style) линии (сплошная, пунктирная, штриховая и т.д.), который может быть отредактирован в окне EditStyle. В блоке Arrows (Стрелки) предлагаются два поля для оформления начала и конца незамкнутой линии. Блок включает кнопки Options... с опциями None (нет стрелки), Swap (поменять), New (новая), Edit(редактор стрелок),Delete(удалить).

Блок Corners (углы) служит для выбора способа рисования углов, а Line Caps (концы линии) определяет форму концов для сплошной или штриховой линии.

Блок Calligraphy (каллиграфия) обеспечивает имитацию пера с нажимом. В поле Stretch (растяжение) указывают меньшую толщину в процентах от большей, а в поле Angle – угол наклона пера. В окне NibShape (форма пера) можно те же установки определить визуально. Кнопка Default (по умолчанию) восстанавливает исходные настройки.

Флажок в поле BehindFill (позади заливки) оставляет половину ширины контура за заливкой. Если имеется флажок в поле ScaleWithImage (масштабировать с объектом), ширина контура меняется пропорционально изменению размеров объекта.

Важное замечание. Использование команд настройки, к которым относятся заливки и настройка параметров контура, возможно в двух режимах. Если выбор параметров цвета и пера происходит при выделенном на экране объекте, то указанные параметры будут относиться только к нему и не повлияют на следующие построения. Если назначения делаются в момент, когда на экране ничего не выбрано, то они принимаются как настройки по умолчанию для будущих объектов. Сообщение об этом выводится на экран.
