Ресурсы ВИЭ в сравнении с потреблением энергии во всём мире

Геотермальная энергетика - ГеоТЭС

•Известно, что температура Земли увеличивается с

глубиной в среднем на 1°С на каждые 30-40 м.

•В местах с повышенной вулканической активностью температура растёт с глубиной гораздо быстрее, и на поверхность Земли вырывается

горячая вода и пар.

•В ряде мест оказывается экономически целесообразным использовать внутреннюю теплоту Земли для выработки электроэнергии на паротурбинных установках (ПТУ).

•Система отопления столицы Исландии Рейкьявика почти полностью питается внутренней теплотой Земли: горячая вода с температурой 100-130°С

подаётся из скважин глубиной 400 м и более.

•В н/в подземное тепло коммерчески используется в США, Исландии, Японии, Филиппинах, Новой Зеландии.

ГеоТЭС в России и в мире

•На территории бывшего СССР выявлено 60 крупных геотермальных районов, содержащих горячие и перегретые воды, использование которых экономически оправдано.

•Первая российская ГеоТЭС – Паужетская (Камчатка) – 1967г. – мощность 11 МВт (после строительства второй очереди в 1982г.).

•Опытно-промышленные: Верхнемутновская ГеоТЭС – 12 МВт 1999г.,

Мутновская ГеоТЭС – 50 МВт – 2003г.

•Перспективные районы: Дагестан, Краснодарский край, Ставропольский край, Прибайкалье, Чукотка, Курильские острова, Камчатка + Сахалин

(ресурс – более 1000 МВт).

•Страны-лидеры (ГВт): США – 2,2, Филиппины – 1,9, Мексика – 0,8, Италия – 0,8, Индонезия – 0,6, Япония – 0,55, Новая Зеландия – 0,5.

•Установленная мощность геотермальных установок теплоснабжения возросла с 0,8 ГВт (1970г.) до 15 ГВт (2003г.).

Геотермические ресурсы Европы

Hot Dry Rock

На юге Австралии планируется строительство первой в мире коммерческой

электростанции, использующей геотермальную энергию из специально

пробуренной скважины.

Технология, получившая название HDR (Hot dry rock).

Вода закачивается под большим давлением в скважину глубиной от 3 до 5 км, проникает в трещины горячего гранита, расширяет их, нагревается и

затем по другой скважине поднимается на поверхность. Далее горячая вода подаётся в теплообменник, а полученная от неё энергия используется для испарения другой жидкости с низкой температурой кипения, которая используется для привода паровых турбин. Охлаждённая вода вновь поступает в скважину.

Температура гранита должна быть не ниже 250°С. Снижение температуры на 50°С вдвое повышает стоимость энергии! Пробуренные скважины получила

название “Хабанеро-1 и 2” – по имени самой острой разновидности соуса Чили. Проектная мощность 1 ГВт.

Стоимость геотермальной электроэнергии будет такой же, как на обычных угольных и газовых ТЭС. Это вдвое дешевле ветровой энергии и в 8-10 раз дешевле солнечной.

Кстати, Австралия не подписала Киотский протокол об ограничении выбросов парниковых газов.

Hot Dry Rock

Hot Dry Rock

1 км3 гранита с температурой 200°C, охлаждаемый до 20°C, может выдавать около 10 МВт электроэнергии на протяжении 20 лет = 15 000 ГВт тепловой энергии = 1.275.000 тонн нефти

Потенциальные ресурсы

125 000 км2 в Европе с температурой 200°C на глубине ~5 км.

12 500 км2 x 1 км (толщина) = 900 ТВт∙ч/год

= Мощность европейских атомных станций на 1995 г.

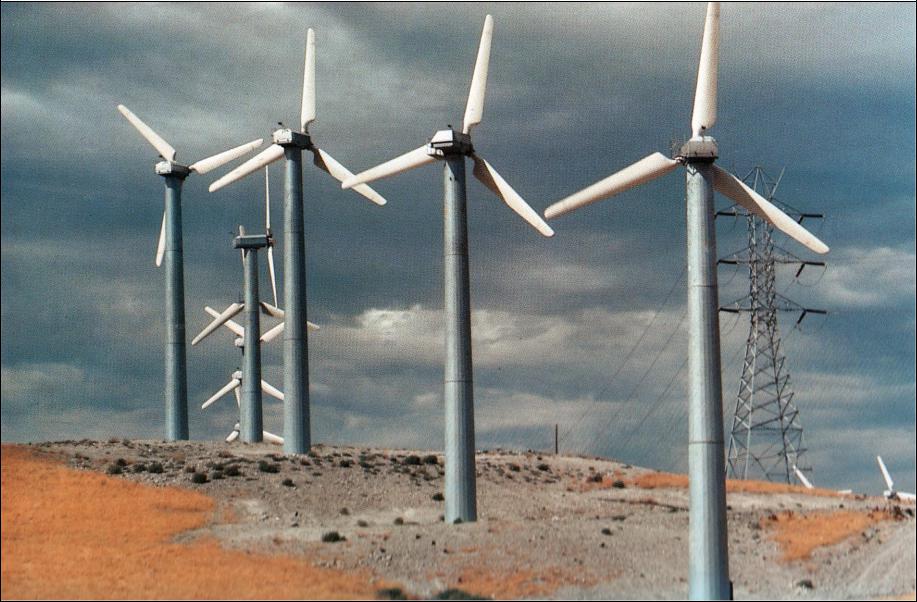

Ветроэнергетика
