Радиостанция «Баклан-рн» Назначение

Приемопередающая MB диапазона радиостанция «Баклан-РН» предназначена для обеспечения беспоисковой и бесподстроечной радиотелефонной связи диспетчера УВД с ВС и на­земной связи служб ГА.

4.5.1.2 Технические характеристики

• MB диапазон частот радиостанции - дискретный, содержит 720 фиксированных частот с шагом в 25 кГц.

• Относительная нестабильность частоты порядка 17*10^-6.

• Выходная мощность передатчика не менее 5 Вт.

• Коэффициент гармоник передаю­щего тракта не более 10%.

• Вид модуляции – амплитудная.

• Коэффи­циент модуляции при частоте модуляции 1000 Гц и напряжении 3 мВ на микрофонном входе или 0,1 В на линейном входе - не менее 85%.

• Неравномерность частотной модуляционной ха­рактеристики передатчика в диапазоне частот 300 - 3000 Гц не более 6 дБ.

• Чувствительность радиоприемника при частоте мо­дуляции 1000 Гц, глубине 30% и соотношении «сигнал + шум» к «шуму», равному 10 дБ - не более 2,5 мкВ.

• Коэффициент гармоник при­емного тракта не более 10%.

• Потребляемая мощ­ность от сети в режиме «прием» — 80 В-А, в режиме «переда­ча» — 180 В-А.

• Выходное напря­жение радиоприемника при частоте модуляции 1000 Гц, коэф­фициенте модуляции 60% и напряжении сигнала на входе ра­диоприемника, равном 10 мкВ:

• на низкоомных телефонах, при максимальной громкости — 8,5 В;

на линейном выходе с на­грузкой 600 Ом — не менее 2,5 В.

• Промежуточная частота 20 МГц;

• Полоса пропускания приемника:

— при ослаблении сигнала на 6 дБ, кГц, не менее ± 8/ ± 16,5;

— при ослаблении сигнала на 60 дБ, кГц, не более ± 18,5/ ± 37;

• Ослабление ложных каналов приема, дБ 80;

Радиостанция питается от однофазной сети переменного то­ка напряжением 220 В, частоты 50 Гц или (в аварийном режи­ме) от аккумуляторов напряжением 27 В. Радиостанция рассчитана для работы на дина­мический громкоговоритель типа 0,5 ГД-37 и на низкоомные те­лефоны типа ТА-56М с сопротивлением 50 Ом. Управление ра­диостанцией осуществляется с передней панели при местном уп­равлении, а также по линии с КДП, но без переключения кана­лов связи.

В комплект радиостанции входят приемопередающее уст­ройство, дискоконусная антенна с фидером РК-50-7-15, комплект ЗИП. Приемопередающее устройство содержит приемопередат­чик «Баклан-5» (блок 1), микрофонный усилитель (блок 2), корпус (блок 3), дополнительный УНЧ (блок 6).

Конструкция радиостанции

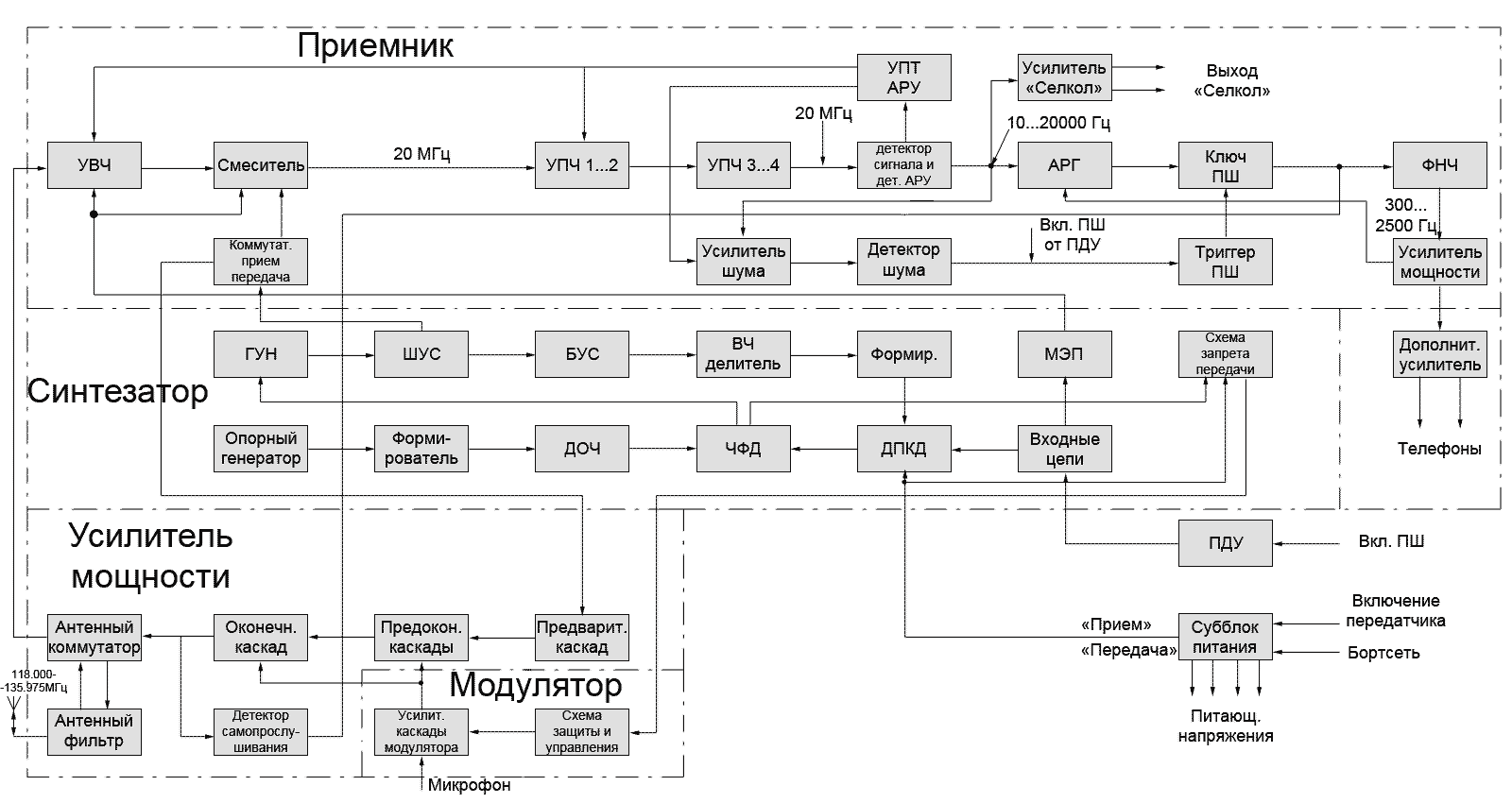

Корпус радиостанции изготовлен из листового алюминиевого сплава. Для увеличения жесткости детали корпуса имеют бор­та и отбортованные отверстия. В одном из отсеков корпуса ус­тановлен приемопередатчик радиостанции «Баклан-5», закреп­ленный двумя накидными замками. Приемопередатчик состоит из трех блоков: корпуса, приемника и синтезатора частот. При­емник и синтезатор — съемные, крепятся к корпусу четырьмя невыпадающими винтами каждый.

Для обеспечения тепловых режимов работы приемопередат­чика корпус выполнен из алюминиевого сплава в виде радиато­ра. В переднем боковом отсеке корпуса установлена печатная плата модулятора. Транзистор Т11 модулятора размещен на лицевой стороне передней панели корпуса и закрыт защитной крышкой. Снаружи, на верхней стенке корпуса, установлен транзистор Т2 блока питания. В заднем боковом отсеке корпуса размещена печатная плата усилителя мощности и антенный фильтр. Внутри корпуса на верхней стенке размещается плата субблока питания, конденсаторы сетевого фильтра. Транзисторы 77, Т8 блока питания установлены на задней съемной крышке корпуса. На передней панели корпуса установлены потенцио­метры «МОД» (модуляция) и «СП» (самопрослушивание).

Приемник выполнен в виде схемного блока, который сочле­няется с корпусом приемопередатчика с помощью разъема типа РП-15 и трех миниатюрных радиочастотных соединителей. Мон­таж в отсеках УВЧ и УПЧ объемный навесной, а в отсеке УНЧ печатный. С внутренней стороны синтезатора размещена плата ДПКД, а с наружной, за перегородкой, плата ВЧД, ДОЧ, ОГ и плата ГУН.

В первом отсеке от передней панели корпуса радиостанции установлен дополнительный УНЧ (блок 6), элементы сетевого выпрямителя +27 В, три согласующих трансформатора и инди­катор модуляции. На передней стенке корпуса установлены пе­реключатели набора частоты, кнопочный переключатель пода­вителя шумов, измерительный прибор, клавиша включения пе­редатчика и другие элементы включения, регулировки и управ­ления. На задней стенке корпуса расположены клемма зазем­ления, антенный разъем, разъемы подключения линии, магни­тофона, питания 27 В и 220 В, предохранители. В подвале кор­пуса радиостанции установлен микрофонный усилитель, вы­полненный отдельным блоком в стальном экране. Корпус радио­станции закрывается съемным кожухом, который имеет венти­ляционные отверстия и жалюзи.

В комплект радиостанции придается дискоконусная антенна с сопротивлением излучения 50 Ом. Антенна представляет со­бой широкодиапазонный вертикально поляризованный полуволновый несимметричный вибратор. Одно плечо вибратора выпол­нено в виде конуса, содержащего восемь лучей, другое в ви­де веерообразного диска, укрепленного в изоляторе у вершины конуса. Антенна устанавливается на 5-метровой мачте, имею­щей в нижней части дисковый подпятник. Антенна с радио­станцией соединяется коаксиальным кабелем РК-50-7-15 с разъ­емами типа СР-50-165Ф.
