Лекция №4
Сетевое аппаратное обеспечение: коммуникационное оборудование

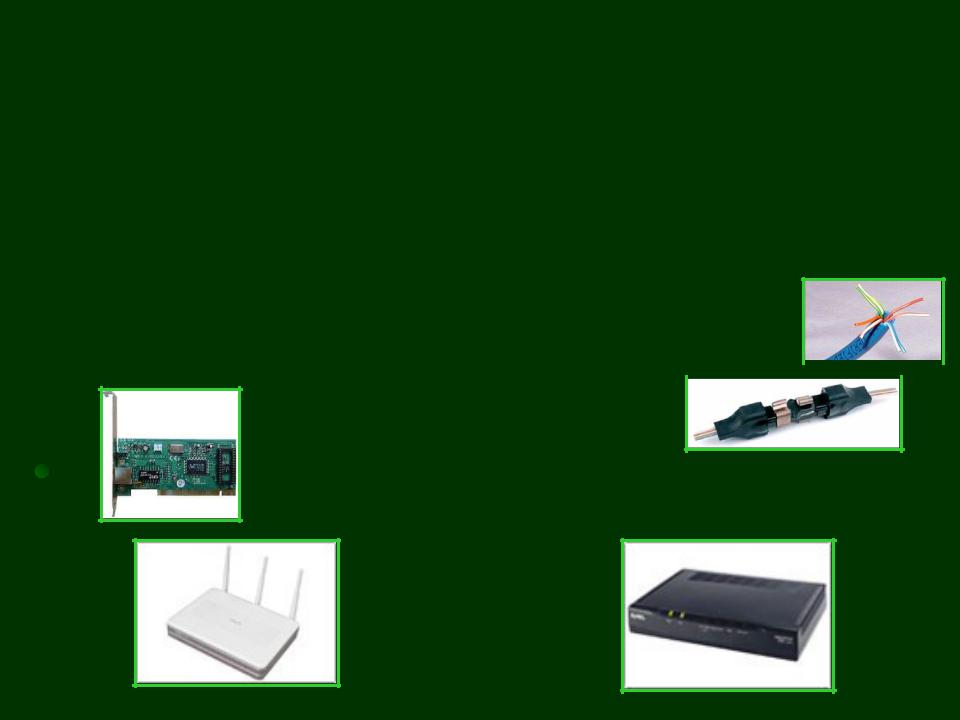

Технические средства коммуникаций
кабели: экранированная и неэкранированная витая пара, коаксиальный, оптоволоконный,
радиоканалы наземные и спутниковые
коннекторы и терминаторы,
сетевые адаптеры,
повторители, разветвители, мосты,
маршрутизаторы, шлюзы,
модемы.

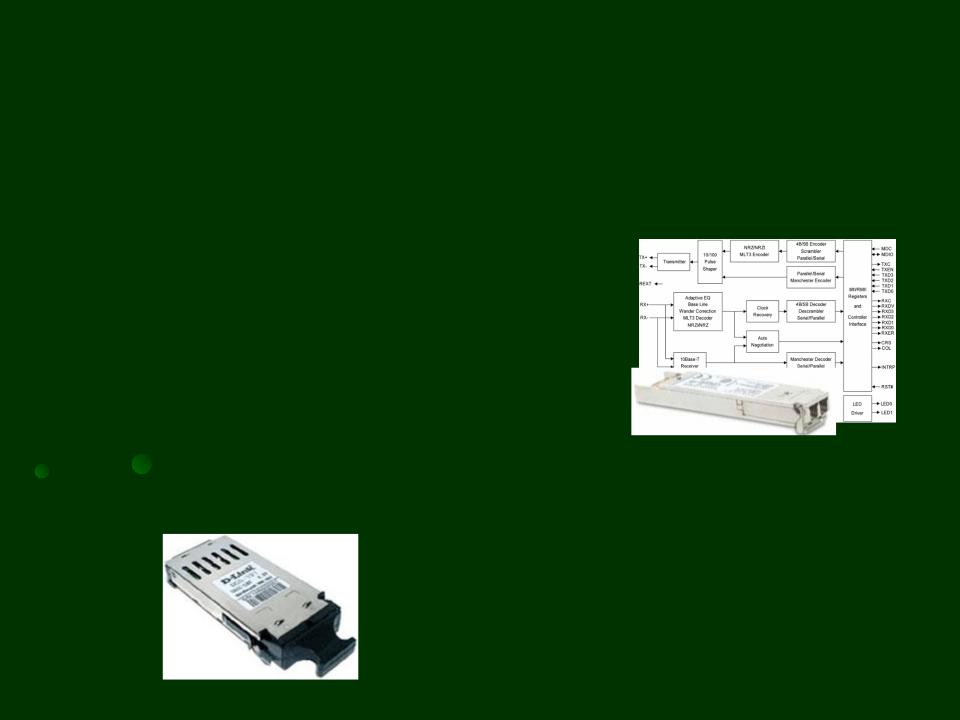

Трансивер
Трансивер: преобразование данных в сигналы. (нули и единицы – в напряжение, световые импульсы или радиоволны). – в цифровые или аналоговые сигналы.
Transceiver происходит от английских слов Transmiter (передатчик) и Receiver (приемник). Трансивер позволяет станции передавать и получать из общей сетевой среды данные.
трансивер 10GBASE-LR XFP Optical Transceiver
трансивер 1-port GBIC Gigabit Ethernet Module, Multi-mode fiber, SX dist. (up to 550m)

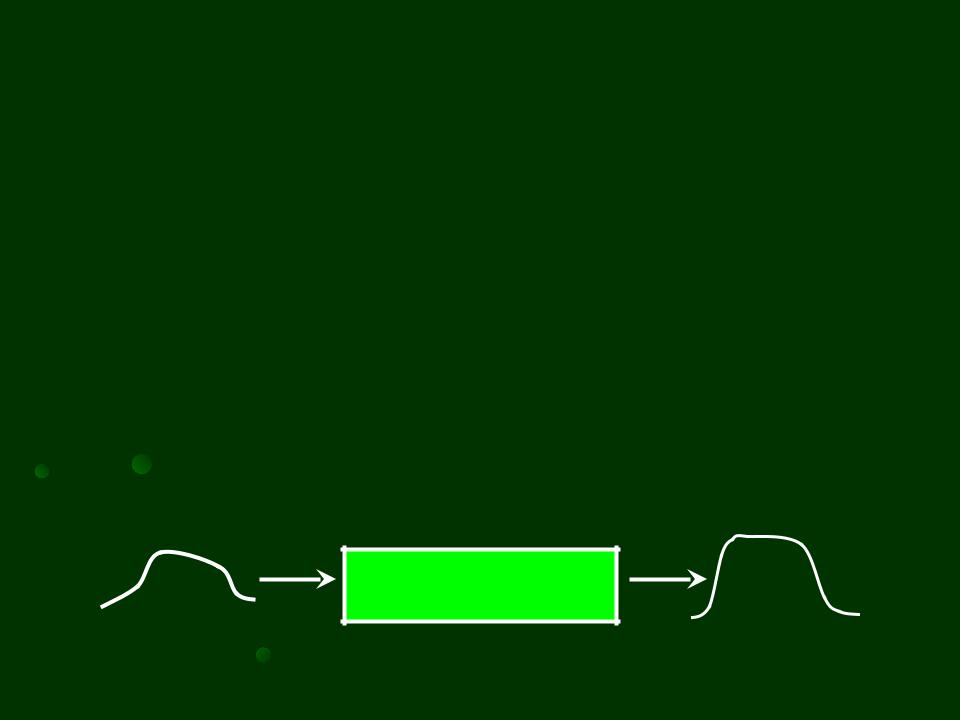

Повторитель
Основная функция повторителя (repeater) - повторение сигналов, поступающих на один из его портов.
Улучшает электрические характеристики сигналов, и дает возможность увеличивать общую длину кабеля между самыми удаленными в сети станциями.
Чаще всего применялись в коаксиальных сетях и служили для "удлинения" сети.
Повторитель

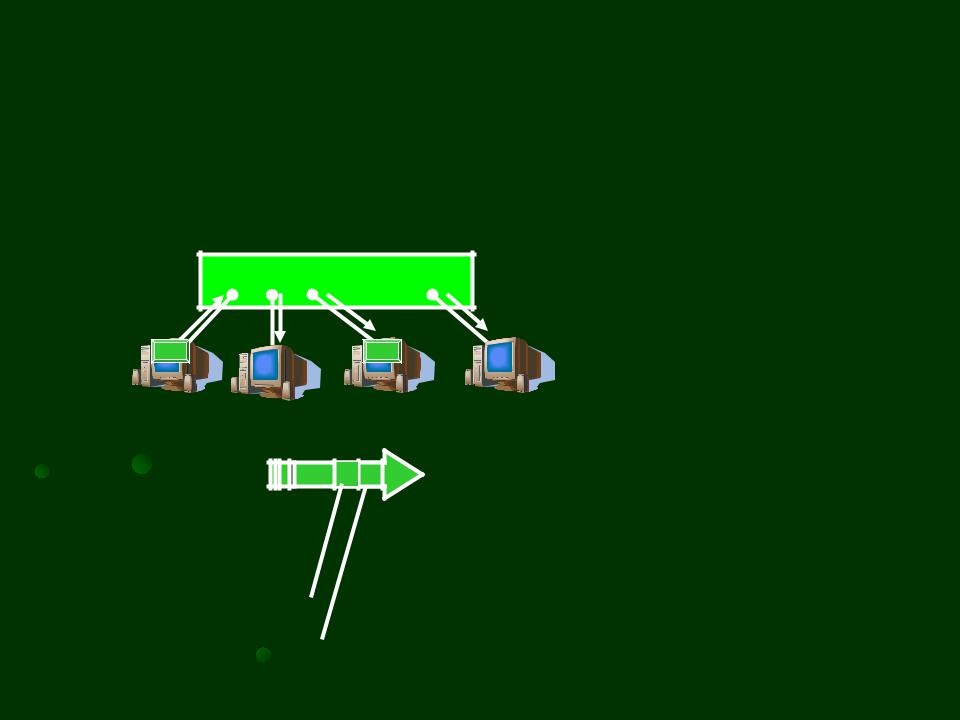

Концентратор, хаб
|
|
|
|
|
Многопортовый |
|
|
Повторитель |
|
повторитель |
|
|
|
|
|
|
называют |
1 |
2 |
3 |
|
N |
концентратором (hub, |
|
concentrator). |
||||
|
|
|
|
|
|
|
|
|
|
|
Хабы работают с |
|
|
Пакет |
|
|
сетью на уровне |
|
|
1 |
3 |
|
сигналов. |
|
|
|
|
||
|
|
|
|
|
Хабы вносят задержку |
|
|
|
|
|
в распространение |
адрес источника |
|
|
сигнала. |
||
адрес приемника

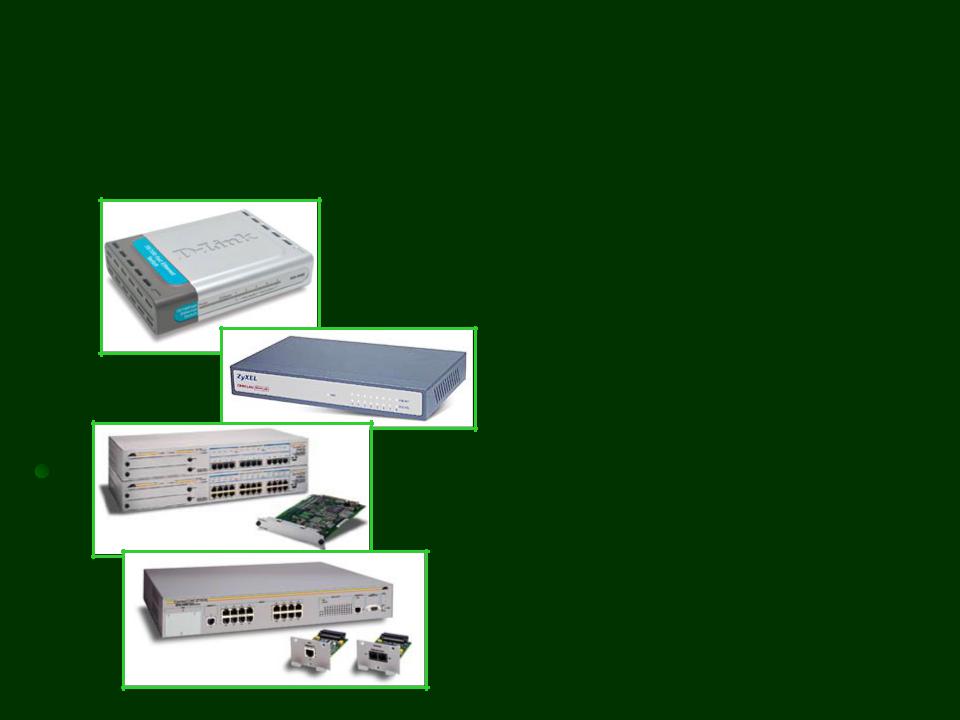

Виды концентраторов
D-Link DES-1005D - неуправляемый коммутатор 10/100 Мбит/с, 5 портов 10/100 Мбит/с. Функция управления потоком.
Switch 8-port Zyxel M8 EE (10/100): Светодиодные индикаторы для диагностики состояния сети, Автоматическое определение типа
используемого кабеля прямой/перекрещенный
AT-FH812u(SW), AT-FH824u(SW) Управляемые наращиваемые 10/100 Мбит/с Fast Ethernet-концентраторы (с модулем коммутации)
AT-3716XL - 16-портовый управляемый Ethernet-коммутатор (10 Мбит/c)с 2-мя дополнительными
портами расширения для Fast Ethernet (100 Мбит/с)

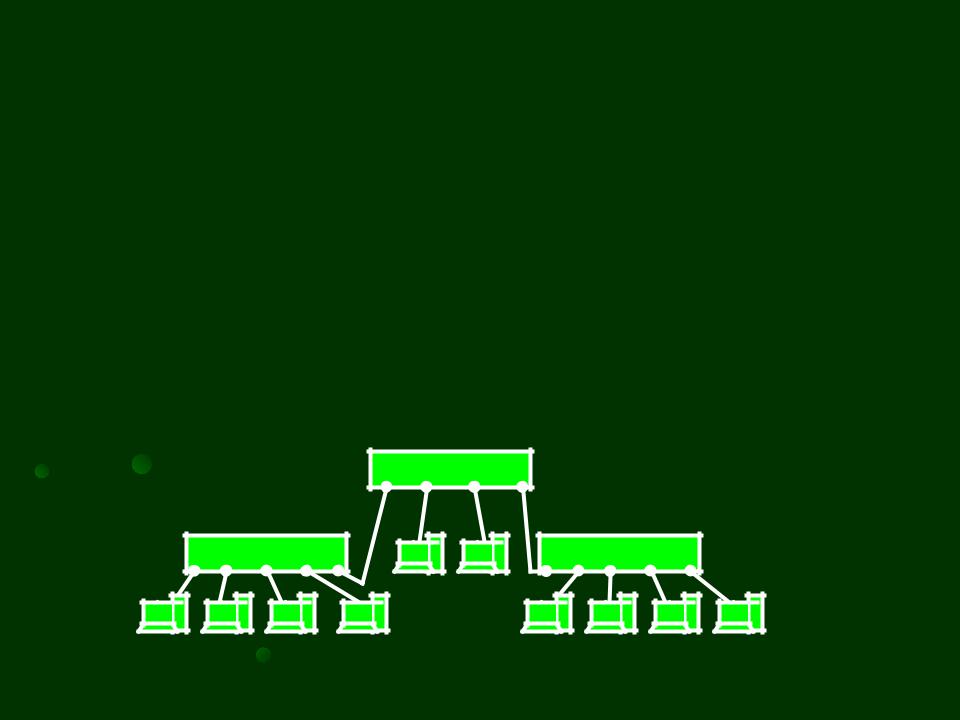

Сеть, построенная на концентраторах
Размер сети, образованной с помощью концентратора ограничен количеством портом концентратора. При необходимости можно увеличить размер сети, соединяя концентраторы между собой
Повторитель
Повторитель |
Повторитель |

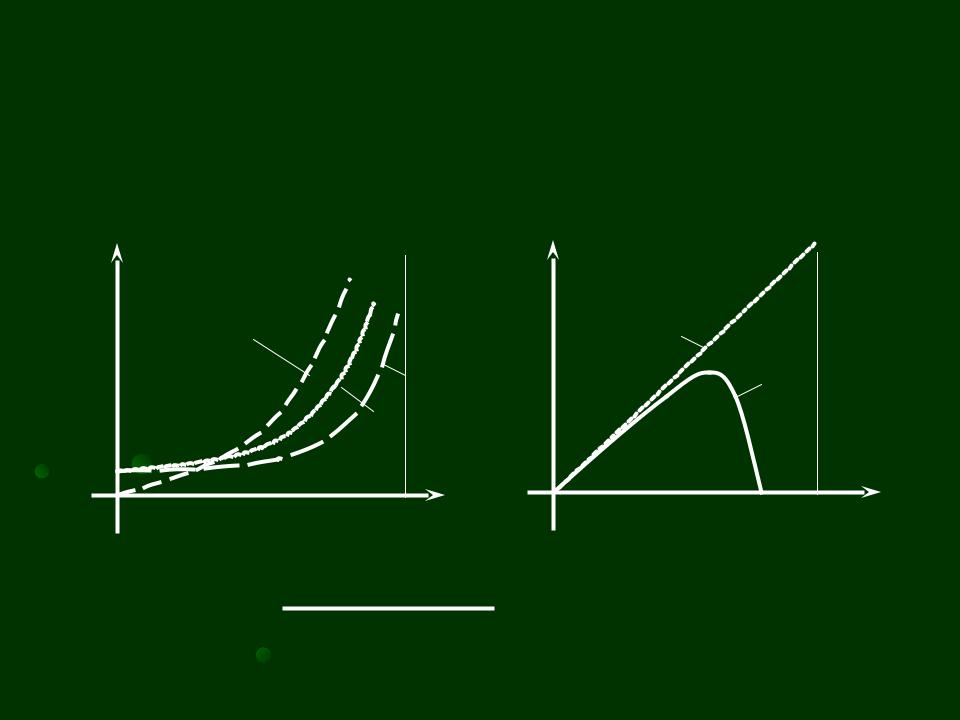

Влияние задержек доступа к среде передачи данных на производительность сети
Задержка доступа |
|
Эффективность |
|
к среде передачи |
|
сети |
|
Ethernet |
|
Идеальная |
|
|
сеть |
|
|
|
FDDI |
Ethernet |
|
Token Ring |
|
|
|
Коэффициент использования |
100% |
Интенсивность трафика |
100% |
сети (нагрузки сети) |
|
|
|
|
|
Трафик, который должна |
Коэффициент |
= |
передавать сеть |
использования |
Максимальная |
|
сети |
|
|
|
пропускная способность |
|
|
|

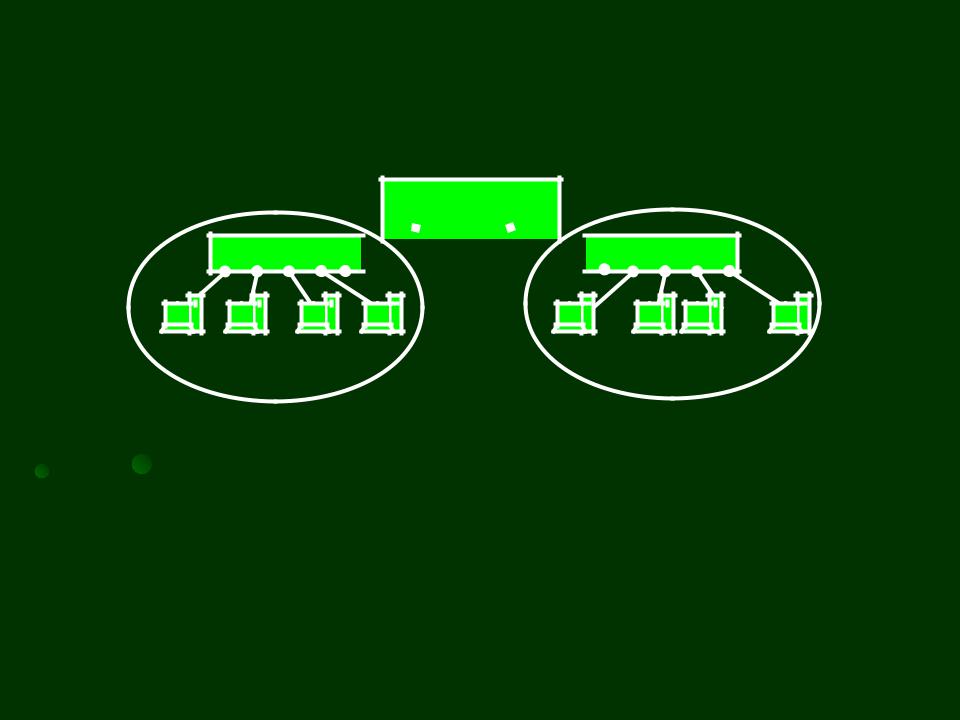

Мост
Мост
Порт 1 Порт 2
Повторитель
Повторитель
1 |
2 |
3 |
4 |
11 |
12 |
13 |
14 |
|
Логический |
|
|
Логический |
|
||
сегмент 1 |
сегмент 2 |
|
Мост (bridge) объединяет сегменты ЛВС
Работает на Канальном уровне и осуществляет отбор передаваемых пакетов, не внося изменения в пакет. Фильтрация пакетов.
Уменьшает количество избыточного трафика.
Широковещательные сообщения пропускает.
Не пересылает данные, пока пакет не будет получен целиком. Две системы могут передавать данные одновременно, не опасаясь коллизий.
Мосты
Локальные
Преобразующие - дают возможность соединять сегменты сетей с разными протоколами и скоростями. Дороже и вносит задержку.
Удаленные - соединение через модем или выделенную линию. Требует буфер для согласования скоростей локальной и глобальной сети.

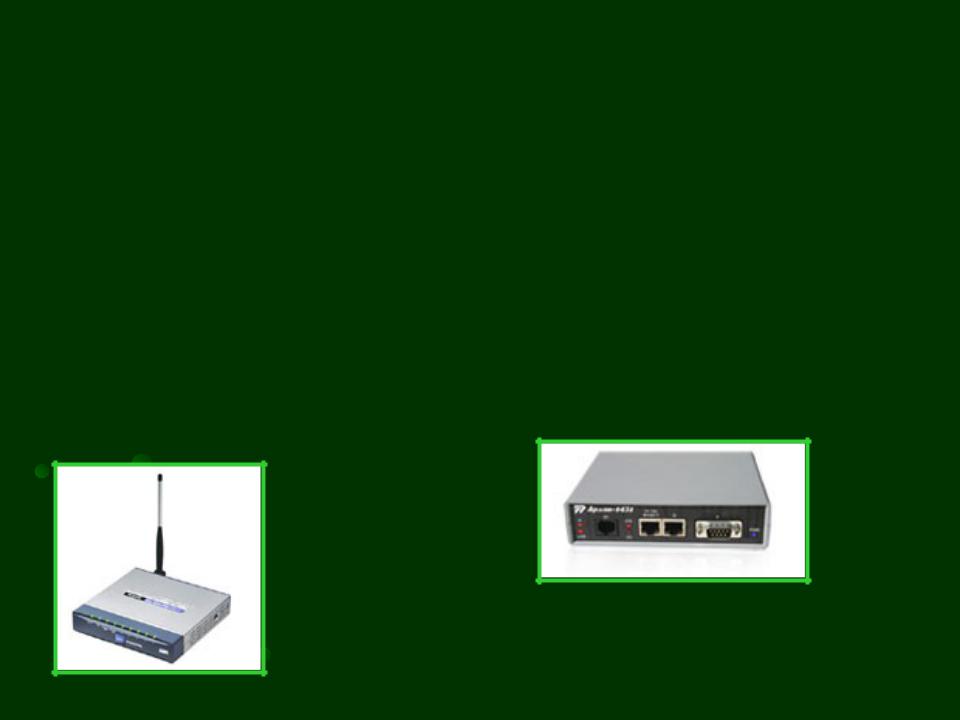

Мост ethernet LinkSys WET54GS5 Besprovolocny1-G с переключателем 5-Port
Мост Ethernet over 1хE1.
Cтык Ethernet 10/100 BaseT, VLAN. Настольный.
Управление: стык F, с лицевой панели.
