Лекция 1, 2-студ

2. Источники электрической энергии называются

активными элементами

электрических цепей.

В зависимости от того, какая электрическая величина (ЭДС или ток) на их выходе поддерживается постоянной, источники электрической энергии

делятся на

источники ЭДС и источники тока.

21

а) Источник электрической

энергии

характеризуется

величиной и направлением ЭДС

и величиной внутреннего сопротивления.

Рис. 522

На схемах при изображении

источника электрической энергии

(Е)

направление действия ЭДС

указывается стрелкой.

ЭДС всегда направлено от зажима с

меньшим потенциалом «-»

к зажиму с большим потенциалом «+»

23

Активные элементы:

а) Источник ЭДС:

Uab = E - I∙Rвн

Рис. 27

24

Идеальный источник ЭДС –

напряжение, на зажимах которого постоянно и равно ЭДС,

а внутреннее сопротивление равно нулю.

ВАХ:

б) Источник тока

Uab/Rвн = (Е/Rвн – I)

I = Е Gвн - Uab Gвн

I = I0 – Iвн

26

Можем нарисовать схему:

ВАХ:

Рис. 29

Рис. 30 27

Режимы работы источников постоянного тока.

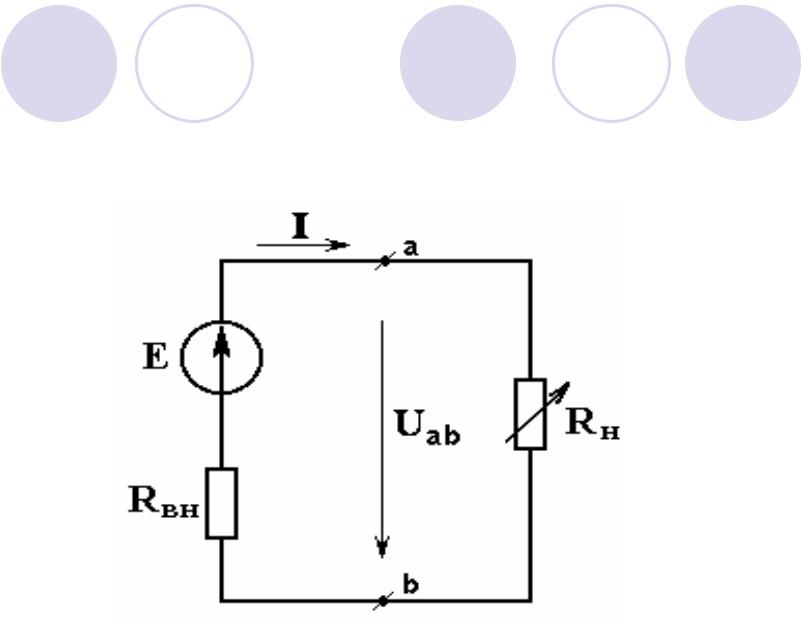

Рассмотрим простейшую цепь:

1. Режим холостого хода:

Когда Rн = ∞

(происходит разрыв цепи),

тогда

Uab = Е, I = 0,

Рн = 0

Рис. 32

29

2. Режим короткого замыкания:

Когда Rн = 0, тогда

Uab = 0,

Iк.з = Е/Rвн,
