1. Определение расчетных характеристик грунта

Необходимо для заданного грунта установить следующие его характеристики:

• группу грунта при механизированной разработке [1, с. 6], при ручных земляных работах [1, с. 134];

• объемную массу грунта [1, с. 196];

• крутизну откосов котлована [10, с 28];

• показатели рыхления грунтов (первоначальное увеличение объема грунта после разработки – K_пер, и остаточное увеличение объема после его уплотнения - K_ост) [1, с. 205].

Таблица 1.1.

Характеристики грунта

Показатели	Условные обозначения	Вид грунта
		Глина жирная
Группа грунта при разработке: -экскаватором -бульдозером -вручную	- - -	II II II
Средняя плотность в естественном залегании	ρ, кг/м3	1800
Показатель увеличения грунта: -первоначальный -остаточный	Кn Кост	1.24-1.30 1.04-1.07
Коэффициент откоса грунта	1:m	1: 0.25

2. Определение размеров свайного фундамента Определение вида свай

По ГОСТу 19804-91 выбираем сваю забивную призматическую С9-30.

Определяем количество свай в ростверке

Количество свай определяется по формуле

где Q – нагрузка на один фундамент, q – несущая способность одной сваи.

шт.

Конструирование ростверка

1) Минимальное расстояние между осями висячих свай должно быть , где d – диаметр круглого или сторона квадратного сечения сваи.

м.

2) Ориентировочно расстояние от края ростверка до внешней стороны вертикально нагруженной сваи при свободной заделке ее в ростверк принимается см при двухрядном или трехрядном размещении свай.

3) Высота ростверка должна быть равной не менее 0.3 м.

Принимаем высоту ростверка h_р =0.5м.

Назначаем следующие размеры конструкции

*Подколонник ;

• Ростверк ;

• Свая (4 шт.).

3. Подсчет объемов работ

3.1. Определение габаритов котлована

Проектирование котлована, траншей производится с учетом обеспечения

безопасного проведения работ.

1) Размеры котлована по дну определяются по формулам

;

,

где а – длина котлована по дну, b – ширина котлована по дну; L – длина здания в осях; B – ширина здания в осях; c – расстояние от подошвы откоса до наружной грани ростверка, фундамента (принимается равным 0.3 м); M₁, M₂ – расстояния от наружной грани ростверка, фундамента до оси (определяется исходя из геометрических размеров ростверка фундамента).

a=36+2·(0,9+0,3)=38,4 м;

b=24+2·(0,9+0,3)=26,4 м;

a=72+2·(0,9+0,3)=74,4 м;

b=48+2·(0,9+0,3)=50,4 м;

2) Размеры котлована по верху определяются по формулам

;

,

где a₁, b₁ – размеры котлована поверху; d – заложение откоса стенки котлована; величина заложения определяется по формуле

,

где – глубина котлована; – крутизна откоса.

d=0,25·1,5=0,375 м;

a₁=38,4+2 ·0,375=39,15 м;

b₁=26,4+2·0,375=27,15 м;

a₁=74,4+2 ·0,375=75,15 м;

b₁=50,4+2·0,375=51,15 м;

План котлована и фундамента

3.2. Подсчет объемов земляных работ

Объем работ по разработке грунта в котловане включает объем котлована и объем въездных пандусов.

1) Объем работ по рыхлению и срезке растительного слоя грунта

Рыхление и снятие растительного слоя грунта осуществляется в целях рекультивации земель, осуществляется бульдозером. Работы проводятся в летнее время, грунт суглинок легкий, следовательно, рыхление грунта не требуется.

Объем работ по срезке растительного слоя грунта определяется по формуле

,

где F₂ = a₁·b₁ – площадь котлована по верху; – толщина срезаемого слоя растительного грунта (= 0,3 м);

м³;

м³;

м³;

2) Объем работ по разработке грунта в котловане экскаватором

Объем котлована, разрабатываемого экскаватором определяется по формуле

,

где F₁ = a·b – площадь котлована по дну; F₂ = a₁·b₁ – площадь котлована по верху; – глубина котлована; δ_нед. – величина недобора (принимается в пределах 0,1÷0,2 м).

F₁ = 38,4*26,4=1013,76 м²;

F₂ = 39,15*27,15=1062,9225 м²;

м³.

F₁ = 74,4*50,4=3749,76 м²;

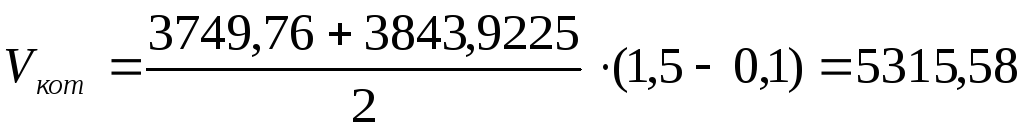

F₂ = 75,15*51,15=3843,9225 м²;

м³.

м³

3) Объем работ по устройству пандуса
