10. Разработка 3D моделей ЭРЭ
10.1. Создание 3D модели резистора МЛТ-0.125
- Выполнить команду Файл > Новый... В открывшемся диалоге выбрать "Деталь".
- Перейти в режим эскиза с помощью кнопки "Эскиз" в разделе "Эскиз". Выбрать плоскость "Спереди". Начиная с исходной точки (помечена синей звездочкой) начертить половину продольного сечения резистора согласно чертежам из справочника по постоянным резисторам.
- Выделить эскиз и выполнить команду "Повернутая бобышка/основание". В менеджере свойств в качестве оси вращения выбрать нижнюю линию сечения (окрашена в черный цвет). Задать угол поворота 360 градусов. Подтвердить изменения, нажав на зеленую галочку.
- Установить вид слева и перейти в режим эскиза. Нарисовать окружность радиуса 0,6 мм с центром в исходной точке. Выйти из эскиза с помощью одноименной кнопки в разделе "Эскиз".
Перейти в режим 3D эскиза с помощью кнопки "3D эскиз" в разделе "Эскиз". С помощью команды "Сплайн" нарисовать сплайн для левого вывода резистора. Зафиксировать нижнюю и верхнюю точки сплайна, выбрав "Зафиксировать" в менеджере свойств сплайна. С помощью команды "Вставить точку сплайна" установить одну точку сплайна. Перемещая данную точку добиться желаемой формы вывода. Выйти из режима 3D эскиза.
- Выполнить команду "Вытянутая бобышка/основание по траектории". Указать в качестве профиля окружность на левой грани корпуса резистора, а в качестве траектории - нарисованный сплайн. Подтвердить изменения, нажав на зеленую галочку.
- Аналогично нарисовать правый вывод резистора.
- С помощью команды "Скругление" в разделе "Элементы" сгладить переход между гранями корпуса резистора, радиус скругления - 0,3 мм.
- Выделить все грани корпуса резистора и с помощью команды "Редактировать цвет" окрасить их в красно-коричневый цвет. Цвет выводов не менять.
- Сохранить результат в файл "МЛТ-0.125.SLDPRT".

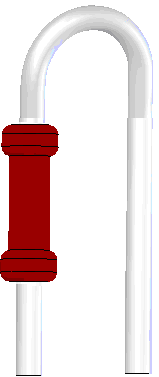

Рис. 26. 3D модель резистора МЛТ-0.125
10.2. Создание 3D модели конденсатора К73-17.
- Создать 3D модель согласно чертежам из справочника по керамическим конденсаторам.
- Сохранить результат в файл "К73-17.SLDPRT".
Рис. 27. 3D модель керамического конденсатора К73-17
10.3. Создание 3D модели диода КД503А.
- Создать 3D модель согласно чертежам из справочника по полупроводниковым диодам.
- Сохранить результат в файл "КД503А.SLDPRT".
Рис. 28. 3D модель диода КД503А.
10.4. Создание 3D модели транзисторов КТ342А.
- Создать 3D модель согласно чертежам из справочника по транзисторам. Выводы транзистора не загибать, так как установка будет происходить по варианту VIIа ОСТ 4.010.030-81.
- Сохранить результат в файл "КТ324А.SLDPRT".
Рис. 29. 3D модель транзисторов КТ342А
10.5. Создание 3D модели корпуса микросхемы DIP-14
- загружается файл “Размещение ЭРЭ на ПП.dxf ”, из эскиза удаляются все ненужные линии так, чтобы остались только контур микросхемы и ее КП;
- выполняется действие «вытянутая бобышка», контур вытягивается на 4 мм;
- делаем вид снизу и на поверхности рисуем 2 прямоугольных треугольника, с катетами 1,5 и 0,75 мм, затем выполняем операцию вытянутый вырез и в поле значений вводим 19 мм;
- рядом с первым выводом необходимо сделать ключ, для этого на верхней грани рисуем окружность радиусом 0,3 мм и делаем вырез 0,2 мм;
- создаем дополнительную плоскость, для этого выбираем Вставка/Справочная геометрия/Плоскость… После этого выбираем нижнюю грань корпуса и в поле Расстояние смещения устанавливаем значение 1 мм;
- на полученной плоскости рисуем 2 прямоугольника 1,2x0,3 и 0,5x0,3 мм, и ставим их в центр первой окружности, выделяем меньший прямоугольник и вытягиваем его на 2 мм, таким образом получая нижнюю часть вывода;
- на боковой грани микросхемы, находящейся со стороны нашего вывода рисуем линию длиной 2,35 мм и на конце этой прямой ставим точку привязки. Теперь делаем точку привязки на нижней части вывода: выделяем верхнюю плоскость вывода, переходим в режим редакции эскиза и рисуем две диагонали в прямоугольнике, на пересечении которых и ставится вторая точка привязки;
- рисуем 3D-сплайн, соединяя точку привязки на нижней части вывода и корпусе микросхемы, ставим на сплайне дополнительные точки и выравниваем его в дугу, затем выполняем операцию
Поверхность/поверхность по траектории… и получаем готовый вывод;
- в полученной верхней части вывода имеются пустоты, для того, чтобы их заполнить необходимо выполнить операцию «заполнить поверхность», выделить контур вывода и нажать на галочку. Теперь вывод готов;
- чтобы поставить остальные выводы необходимо на эскизе микросхемы поставить точку привязки точно посередине между четвертыми выводами, затем зайти в меню Вставка/поверхности/копировать, перемещать. Выделить вывод, в поле копия поставить 6, затем в окне перемещение поставить точки привязки: в качестве первой берется точка с соседней окружности, вторая - следующая за ней, завершить действие, нажав на галочку. Теперь нужно копировать выводы на другую сторону микросхемы. Для этого опять заходим в Вставка/поверхности/копировать, перемещать, выделяем все выводы, в поле копия ставим 1, затем в окне поворот устанавливаем точку привязки, а в поле Z ставим 180 и получаем практически готовую микросхему;
- красим корпус микросхемы;
- сохраняем результат в файл "DIP-14.SLDPRT".
Рис. 30. 3D модель DIP-14
10.6. Создание 3D модели катушки индуктивности
- загружается файл “Размещение ЭРЭ на ПП.dxf “, из эскиза удаляются все ненужные линии так, чтобы остались только контур катушки и ее КП;
- выполняется действие «вытянутая бобышка», контур вытягивается на 4 мм;
- для получения выводов выделяем одну из окружностей и выполняем действие «вытянутая бобышка», контур вытягивается на 2 мм;
- на выводе делаем точку привязки и рисуем 3D-сплайн, соединяя точку привязки на нижней части вывода и корпусе катушки, ставим на сплайне дополнительные точки и выравниваем его в дугу, затем выполняем операцию Поверхность/поверхность по траектории… и получаем готовый вывод.
Теперь копируем готовый вывод и устанавливаем его с противоположной стороны катушки;
- красим корпус катушки;
- сохранить результат в файл "Д1-1,2-1.SLDPRT".
Рис. 31. 3D модель катушки индуктивности
10.7. Создание 3D модели электрического соединителя ОНКС-8
- Создать 3D модель согласно чертежам из справочника по разъёмам.
- Сохранить результат в файл "ОНКС-8.SLDPRT".
Рис. 32. 3D модель электрического соединителя ОНКС-8
|
|
|
|
|
|
