Выбор трансформатора
|
№ канала |
U2xx, |
I2i, А |
P2i, Вт | ||||||
|
1 |
15 |
0,11 |
1,65 | ||||||
|
| |||||||||
|
Номер типа номиналов |
Мощность, В*А. Тип и размеры сердечника, мм. |
Ток первичной обмотки, А |
Напряжение на выводах вторичной обмотки, В |
Напряжение на выводах вторичной обмотки, В | |||||
|
11-12 13-14
|
15-16 17-18
|
19-20 21-22
| |||||||
|
ТПП224 |
5,5 ШЛ12*25 |
0,041 |
5 |
10 |
2,6 |
0,156 | |||

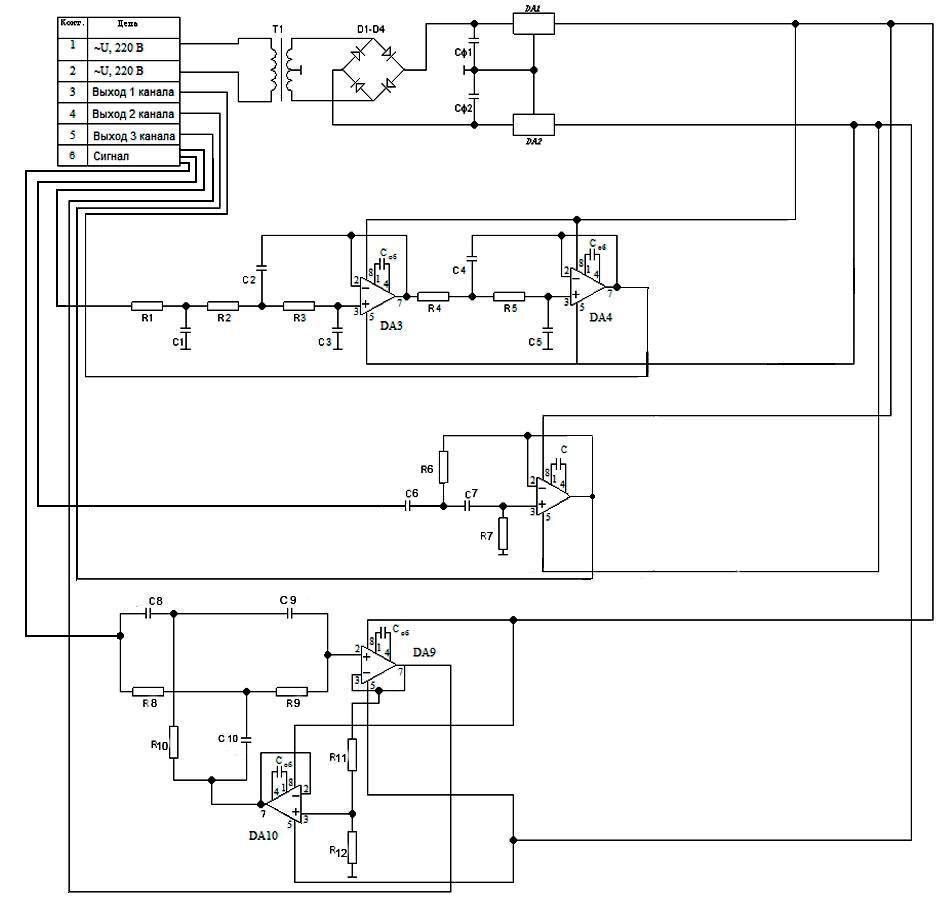

Спецификация
|
Поз. обозначение |
Наименование |
Кол |
Примечание |
|
|
|
|
|
|
|
Резисторы |
|
|
|
|
|
|
|
|
R1, R2, R3, R4, R5 |
КМ5 – 9 кОм - +/-5% |
5 |
|
|
R6 |
МЛТ – 7 кОм - +/-5% |
1 |
|
|
R7 |
МЛТ – 3.5 кОм - +/-5% |
1 |
|
|
R8, R9 |
МЛТ – 530 кОм - +/-5% |
2 |
|
|
R10 |
МЛТ – 265 кОм - +/-5% |
1 |
|
|
R11 |
МЛТ – 13.5 кОм - +/-5% |
1 |
|
|
R12 |
МЛТ – 517 кОм - +/-5% |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Емкости |
|
|
|
С1, C2, C3, C4, С5, С6, С7 |
КМ5 – 0.1 мкФ - +/-5% |
7 |
|
|
С8,С9 |
КМ5 – 100 пФ - +/-5% |
2 |
|
|
С10 |
КМ5 – 200 пФ - +/-5% |
1 |
|
|
C |
KRX7BB152 – 1500 пкФ - +/-5% |
5 |
|
|
Cф1, Сф2 |
К56 – 200 мкФ - +/-5% |
2 |
|
|
|
|
|
|
|
|
Диоды |
|
|
|
D1, D2, D3, D4 |
КД106А-100В-0.3А-1В |
4 |
|
|
|
|
|
|
|
|
Интегральные стабилизаторы |
|
|
|
DA1 |
КР1170ЕН12-12В-0,1А |
1 |
|
|
DA2 |
КР1168ЕН12--12В-0,1А |
1 |
|
|
|
|
|
|
|
|
Операционные усилители |
|
|
|
DA3, DA4, DA5, DA6, DA7, |
КР140УД9-2×12,6-8мА |
5 |
|
|
|
|
|
|
|
|
Трансформаторы |
|
|
|
T1 |
ТПП224-127/220-50 |
1 |
|
|
|
|
|
|
