НЕКОТОРЫЕ СООБРАЖЕНИЯ
В настоящий момент производят микросхемы с количеством транзисторов на одном кристалле около 50 млн. шт.
Если предположить, что каждый вентиль имеет выводы, то такая микросхема была бы в размерах несколько километров
Чтобы использовать такое огромное количество вентилей, необходимо разработать такие схемы, у которых количество вентилей сильно превышает количество выводов
21

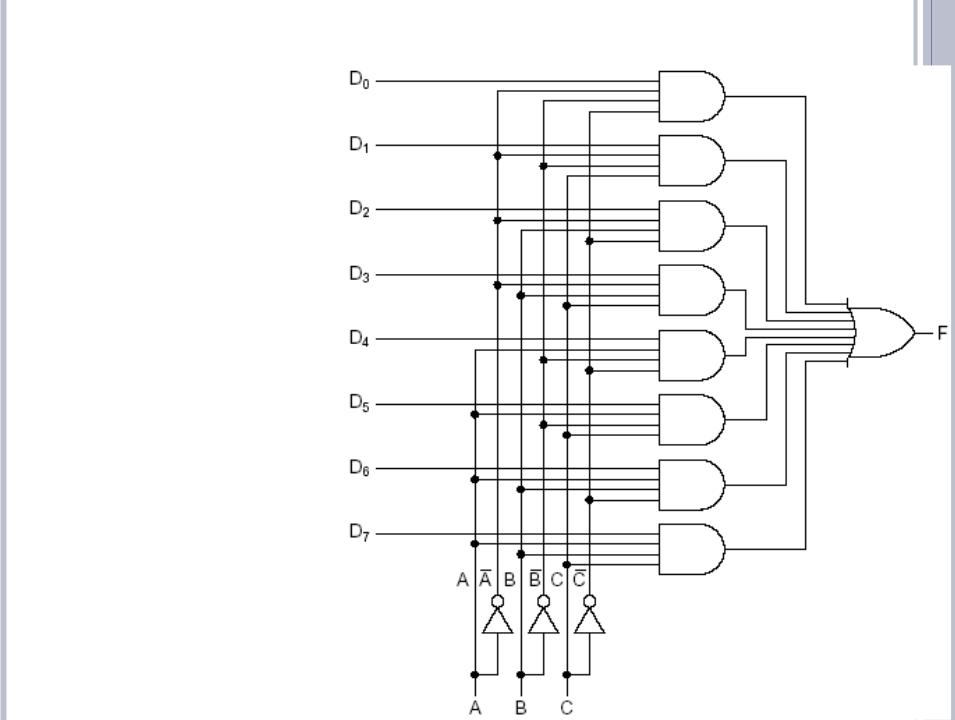

МУЛЬТИПЛЕКСОРЫ
2 в степени N входов
1 выход
N линий управления
Назначение – выбор адресуемого сигнала и его вывод
22

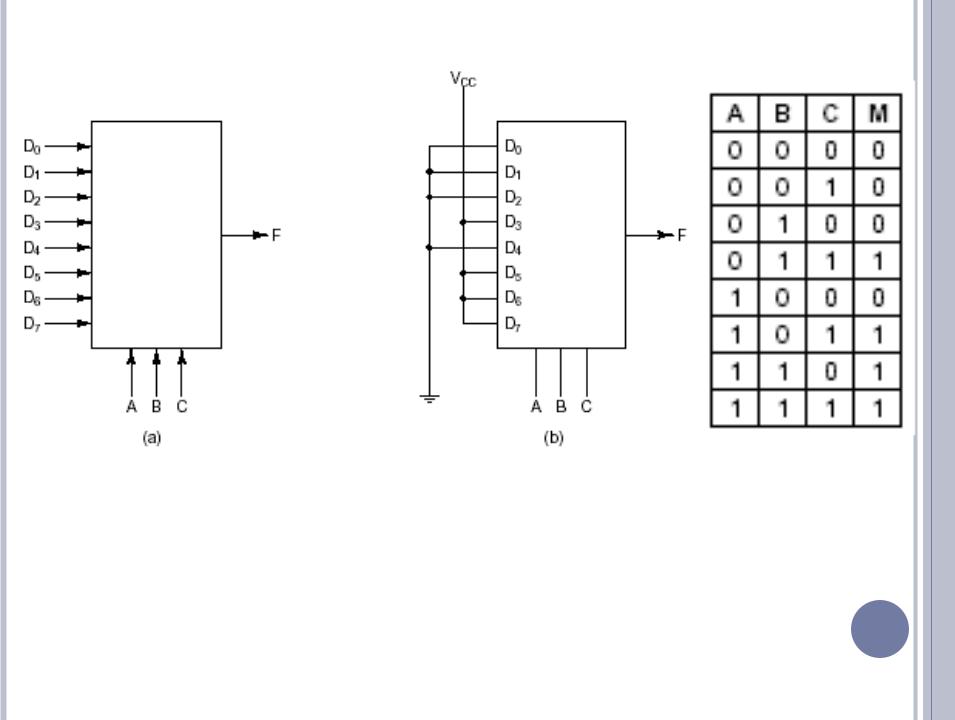

МУЛЬТИПЛЕКСОРЫ
С помощью мультиплексора можно реализовать любую функцию от трех переменных.
Рассмотрим функцию большинства.
Входной сигнал такой же, как и в таблице истинности.
23

МУЛЬТИПЛЕКСОРЫ
Выбор одного из нескольких входов
Может реализовать таблицу истинности
Можно использовать для преобразования параллельного кода в последовательный (например, для организации передачи данных)
Если поменять местами входывыходы, то получим демультиплексор
24

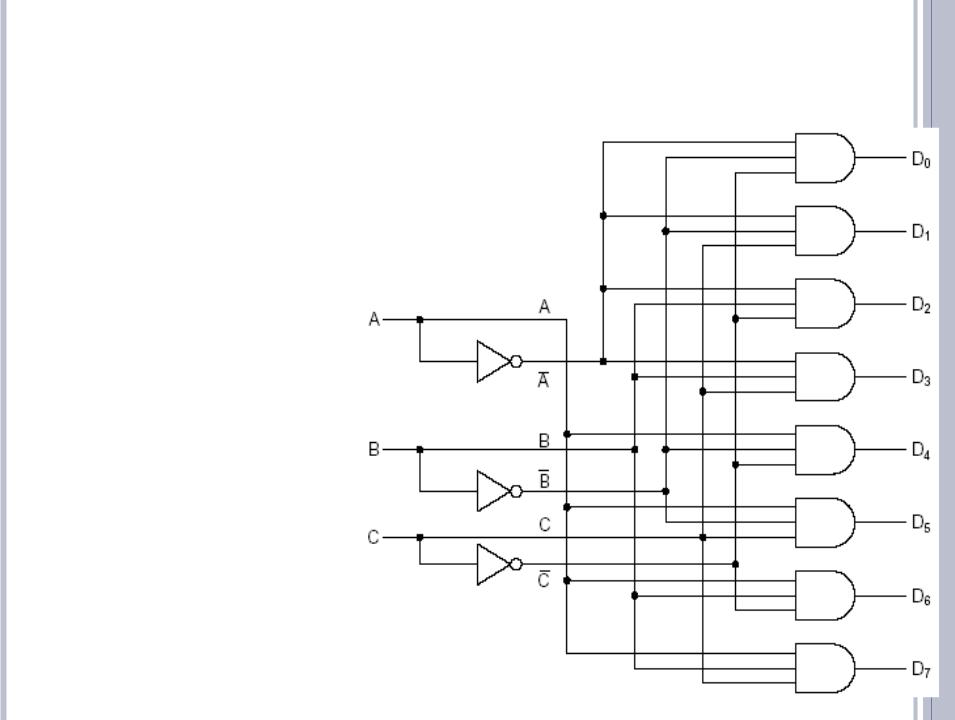

ДЕКОДЕРЫ
Получает Nбитное число на входе, чтобы выбрать одну из 2 в степени N выходных линий.
Пример применения: допустим имеется 8 микросхем памяти – по декодированному адресу будет запущена ровно одна микросхема.
25

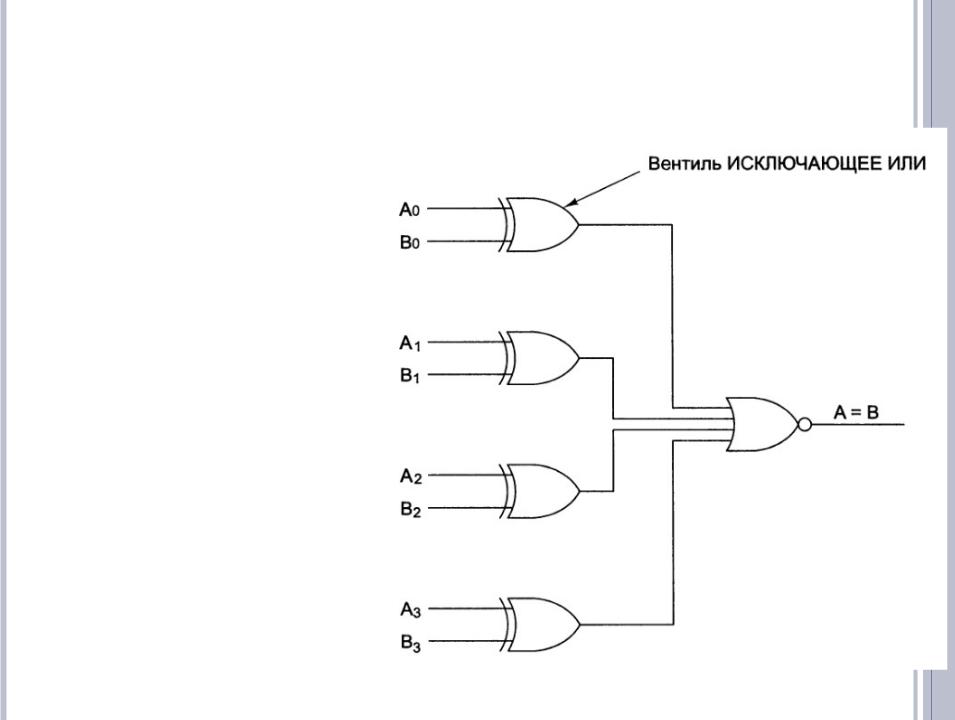

КОМПАРАТОРЫ
Компаратор сравнивает два слова, поступающие на вход.
Используются вентиля – ИСКЛЮЧАЮЩЕЕ ИЛИ, который дает 0, если сигналы на входе равны, и 1 в противном случае.
26

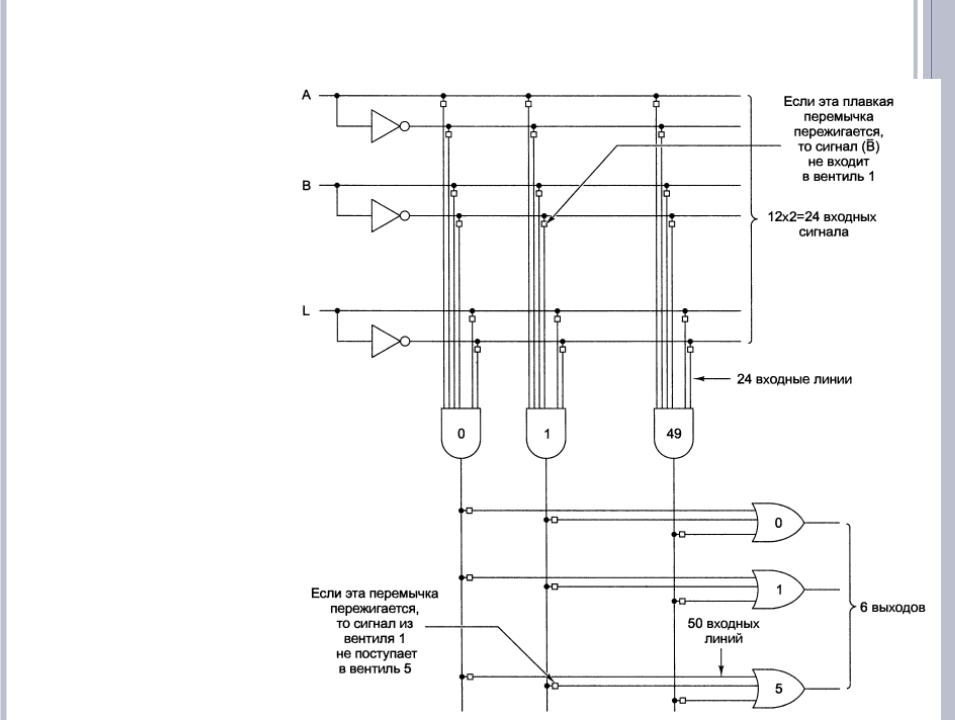

ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ
МАТРИЦЫ
Функция программируется пережиганием плавких перемычек.
27

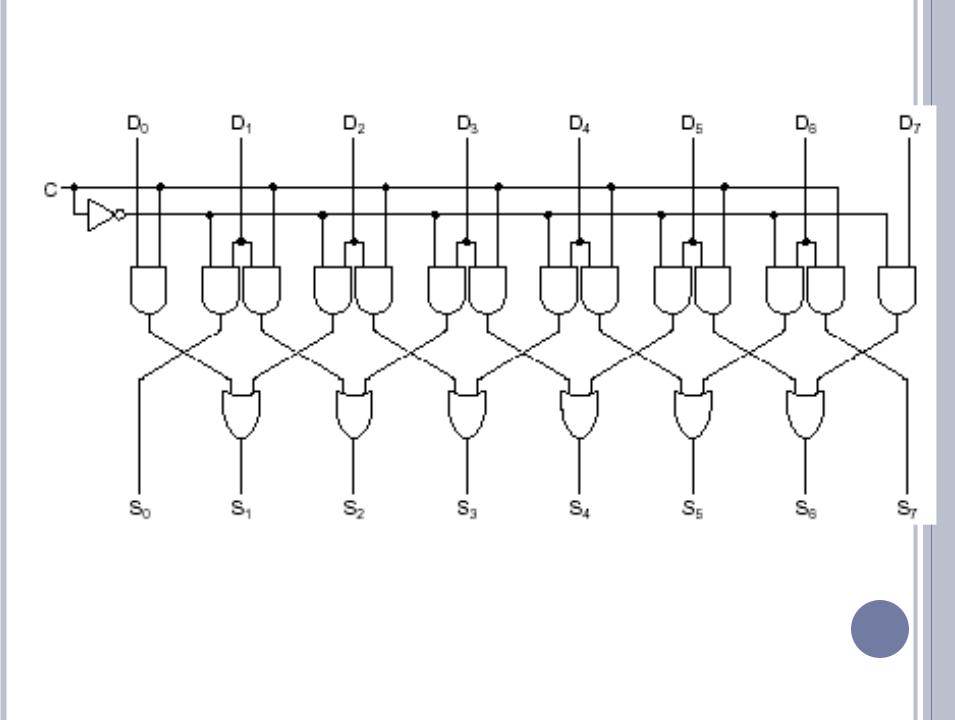

АРИФМЕТИЧЕСКИЕ СХЕМЫ: СХЕМА СДВИГА
8 входов, 8 выходов, 1 управляющий бит С
28

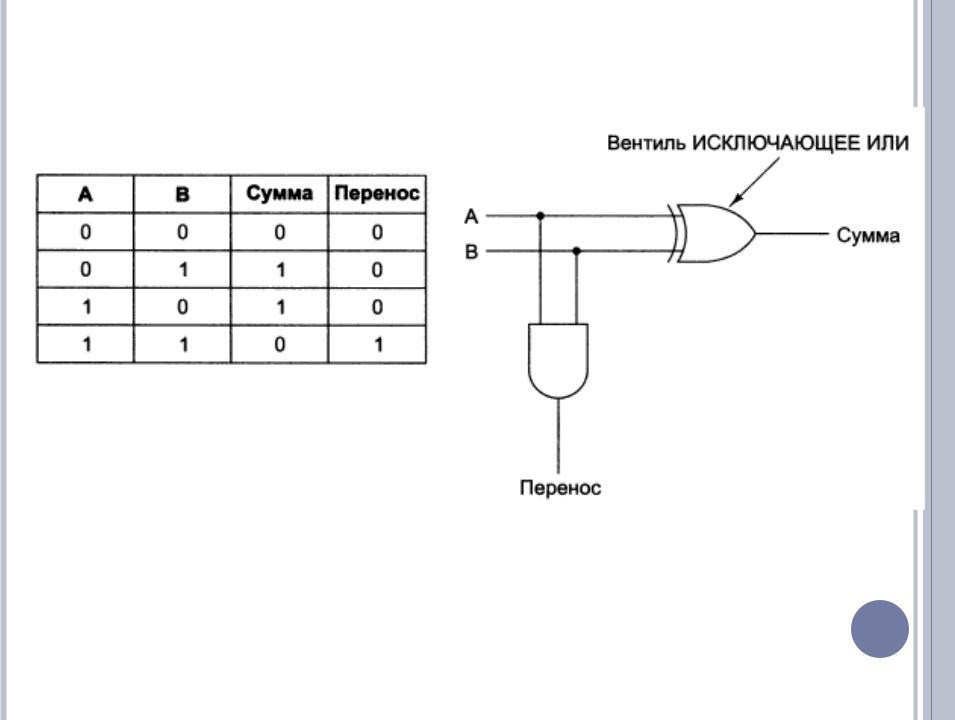

АРИФМЕТИЧЕСКИЕ СХЕМЫ: ПОЛУСУММАТОР
Вычисляется бит суммы и бит переноса
29

АРИФМЕТИЧЕСКИЕ СХЕМЫ: ПОЛНЫЙ
Вычисляется бит суммы и бит переноса 30в зависимости от трех входов.
