Процессор

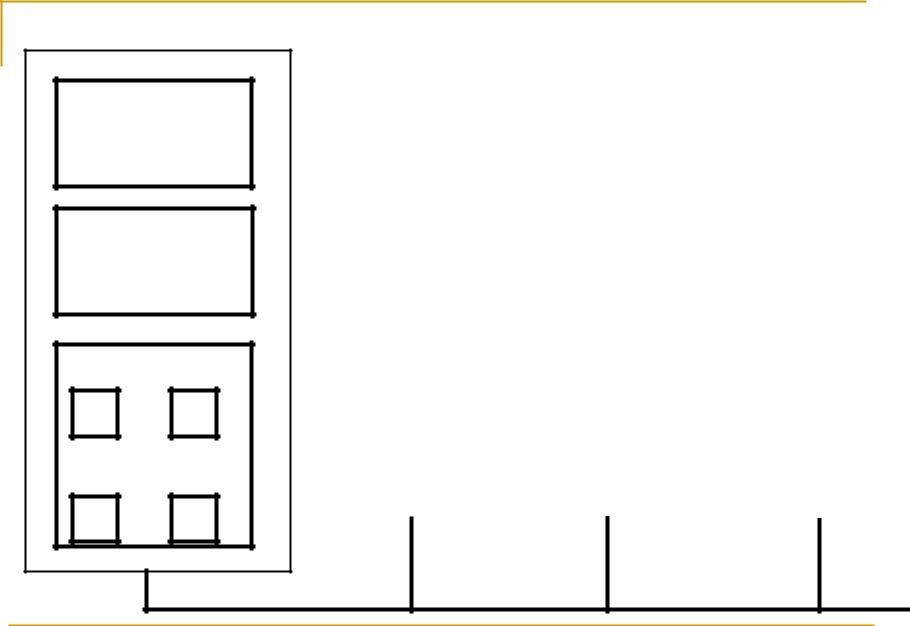

Центральный процессор
УУ
АЛУ
Регистры
……
Основные
компоненты
компьютера
|
|
|
|
|
Основная |
|
Диск |
|
Принтер |
память |
|
|
|
|
|
|
|
|
|
Шина
2
Процессоры
3
Процессоры
Современные процессоры выполняются в виде
микропроцессоров.
Физически микропроцессор представляет собой интегральную схему — тонкую пластинку кристаллического кремния прямоугольной формы площадью всего несколько квадратных миллиметров, на которой размещены схемы, реализующие все функции процессора.
Кристалл-пластинка обычно помещается в пластмассовый или керамический плоский корпус и соединяется золотыми проводками с металлическими штырьками, чтобы его можно было присоединить к системной плате компьютера.
4
Процессоры

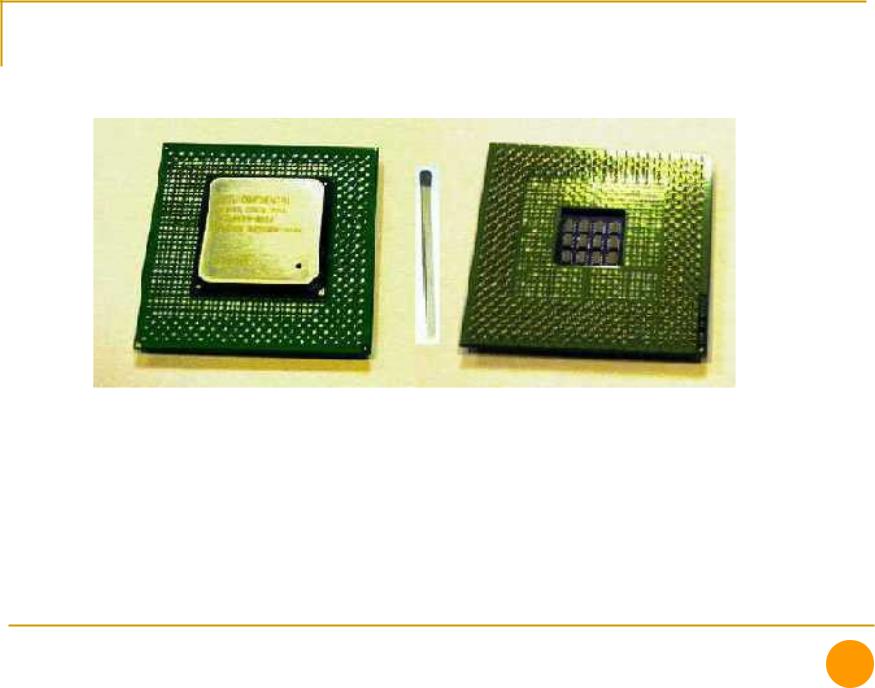

Микропроцессор Pentium 4. Вид сверху (слева) и вид снизу (справа)
5

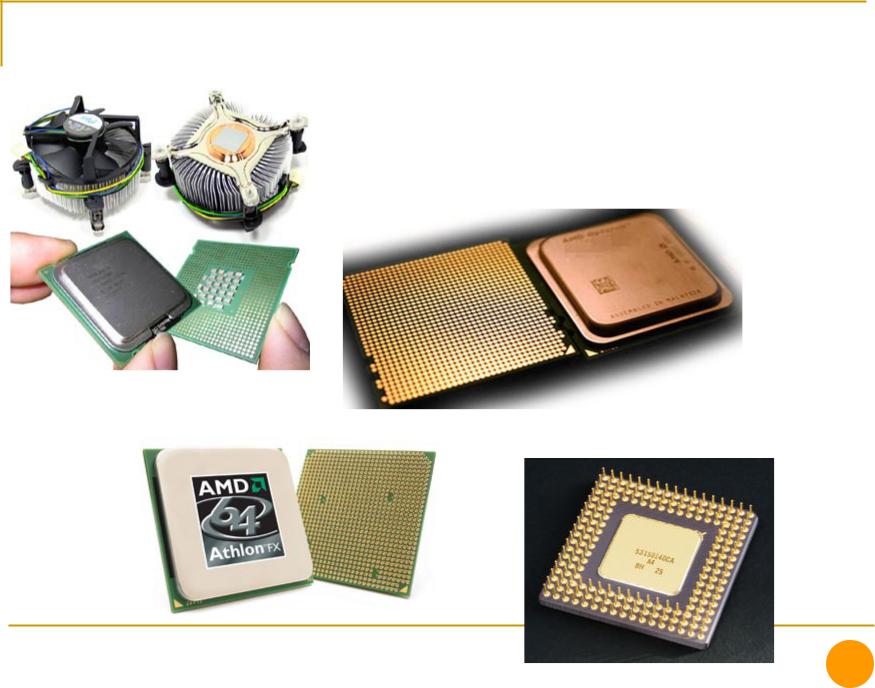

Процессоры

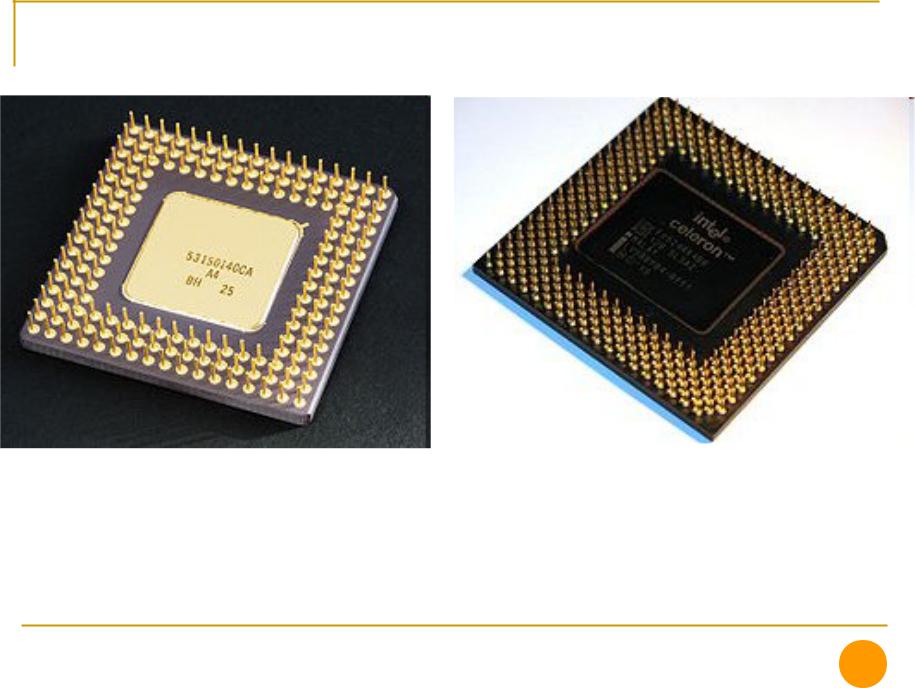

Intel 80486DX2 в керамическом |
Intel Celeron 400 Socket 370 в |
корпусе |
пластиковом корпусе |
6
Тактовая частота

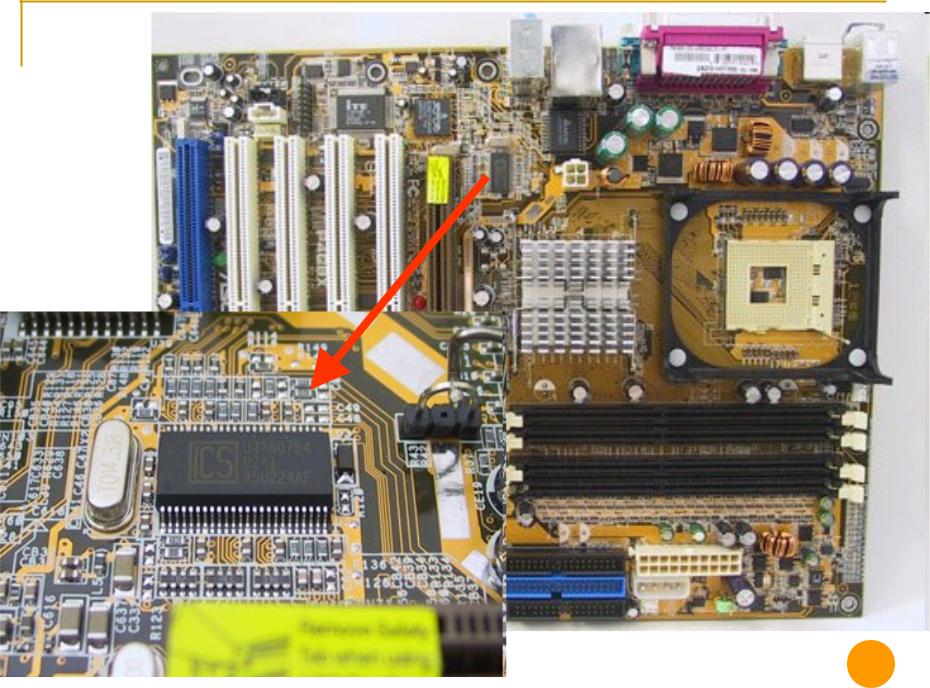

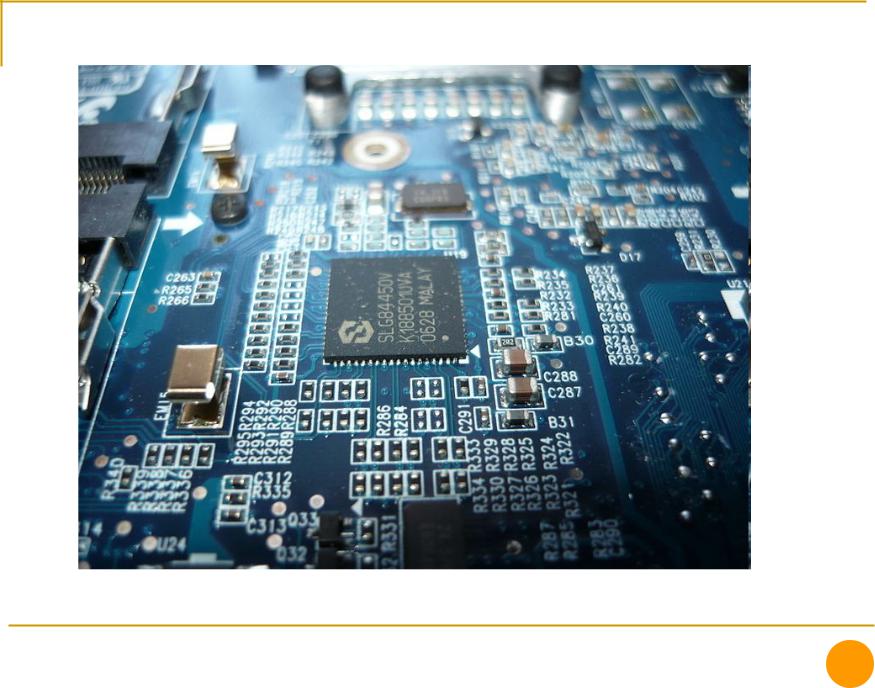

Микросхема тактового генератора, установленного на ноутбуке Samsung
7
Asus
P4G8X
Deluxe
Тактовый генератор ICS |
8 |
|
950224AF |
||
|
Процессоры
Разъём центрального процессора — |
гнездовой |
или |
щелевой разъём, предназначенный для установки |
||
центрального процессора. Разъём |
может |
быть |
предназначен для установки собственно процессора или CPU-карты. Каждый разъём допускает установку только определённого типа процессора или CPU-карты.
Старые разъёмы для процессоров x86 нумеровались в порядке выпуска, обычно одной цифрой. Более поздние разъёмы как правило обозначались номерами, соответствующими числу пинов (ножек) процессора.
9
Процессоры
Сокеты Intel
Socket 1 — Intel 80486.
Socket 2 — Intel 80486.
Socket 3 — Intel 80486.
Socket 4 — Pentium (ранние версии).
Socket 5 — Pentium, AMD K5, IDT WinChip C6, WinChip 2, Cyrix/IBM/TI M1/6x86
Socket 6 — 80486DX4, модифицированная версия Socket 3. В реальных платах не использовался.
Socket 7 — Pentium, Pentium MMX, AMD K6, IDT WinChip, Cyrix/IBM/TI 6x86L, MII/6x86MX
Socket 8 — Pentium Pro
