Лабораторная работа №6
(Модуль «Системы координат»)
Тема: «Локальная система координат».
Цель занятия. Изучение правил нанесения штриховки и получение
навыков простановки позиций на сборочных чертежах.
Продолжительность занятия: 8 часов.
Вопросы для подготовки к занятию.
Установите режим ручного рисования границ штриховки.
Выберите текущий стиль штриховки «неметалл».
Настройте цвет штриховки - синий.
Включите кнопку «Обозначение позиций».
Проставьте позицию для трех деталей.

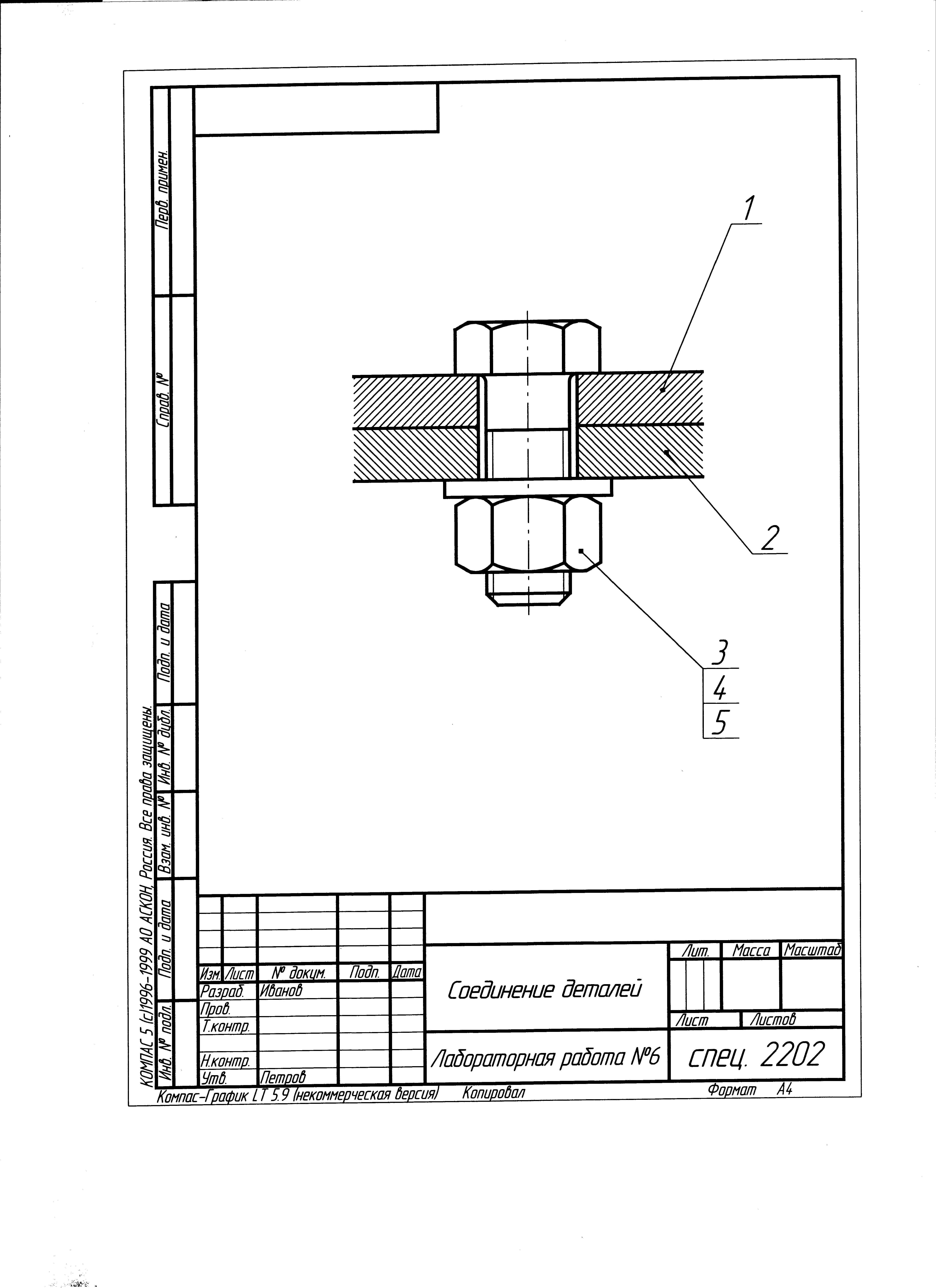

Задача. Выполнить соединение деталей. (Приложение 6).
Порядок выполнения работы:
1. Ознакомиться с заданием на выполнение лабораторной работы.
2. В справочной системе программы открыть и изучить разделы команда
«Штриховка» и «Позиционная линия – выноска».
3. Выполнить упражнения 3-37, 3-38 … 3-45 из встроенного в
программу обучающего модуля (С:\Program File\Tutorial).
4. Перечертить с задания на экран компьютера две детали.
5. Дополнить изображение резьбовым соединением.
Проставить позиционные выноски на все детали узла.
Записать выполненное задание на магнитный носитель.
Отчет по работе.
Отчет представляется на магнитном носителе.
9. Список рекомендуемой литературы
Потемкин А.Е."Инженерная графика. Просто и доступно". М., Лори, 2000.
ПРИЛОЖЕНИЯ
