8.1. Порядок расчета
Система автоматизированного проектирования колонных аппаратов под ветровой нагрузкой разработана на кафедре САПР. Программа обеспечивает быстрый расчет по заданным параметрам, создание отчета и отрисовку.
Для полного понимания работы программы, порядка действий пользователя, рассмотрим пример расчета одноступенчатого колонного аппарата, находящегося под действием ветровой нагрузки. Запускаем программу, появляется окно модуля рисования.
На панели меню сверху нажимаем на кнопку «Начать расчет» (Рис.8.1.).
Рис.8.1. Кнопка «Начать расчет»
Появляется окно, в котором можно выбрать тип колонного аппарата (одноступенчатый, двухступенчатый, трехступенчатый) (Рис.8.2).
Рис.8.2. Выбор типа колонны
При выборе первой кнопки на первой форме пользователь попадает в форму, где может задать параметры аппарата: диаметр, высоту, толщину, параметры материала, район, в котором будет устанавливаться аппарат, тип грунта. (Рис.8.3) Высота колонного аппарата не должна превышать 50 м.
Рис.8.3. Параметры колонны постоянного сечения
При выборе двух следующих кнопок пользователь попадает на форму, в которой может указать параметры аппарата с двумя ступенями, отличие от предыдущей состоит в том, что необходимо ввести значения для обеих ступеней колонны, которые могут отличаться по диаметру, толщине и высоте. Суммарная высота аппарата не должна превышать 50 м. (Рис.8.4.)
Рис.8.4. Форма для колонны с двумя ступенями
При выборе последней пользователь попадает на форму, в которой может указать параметры аппарата с тремя ступенями. Отличие от предыдущей состоит в том, что необходимо ввести значения уже для трех ступеней, которые могут отличаться по диаметру, толщине и высоте. Суммарная высота аппарата не должна превышать 50 м. (Рис.8.5.)
Рис.8.5. Форма для колонны с тремя ступенями
При необходимости для всех трех видов колонн можно указать наличие площадок (если колонна высокая) и на специальной форме их параметры (Рис.8.6.).

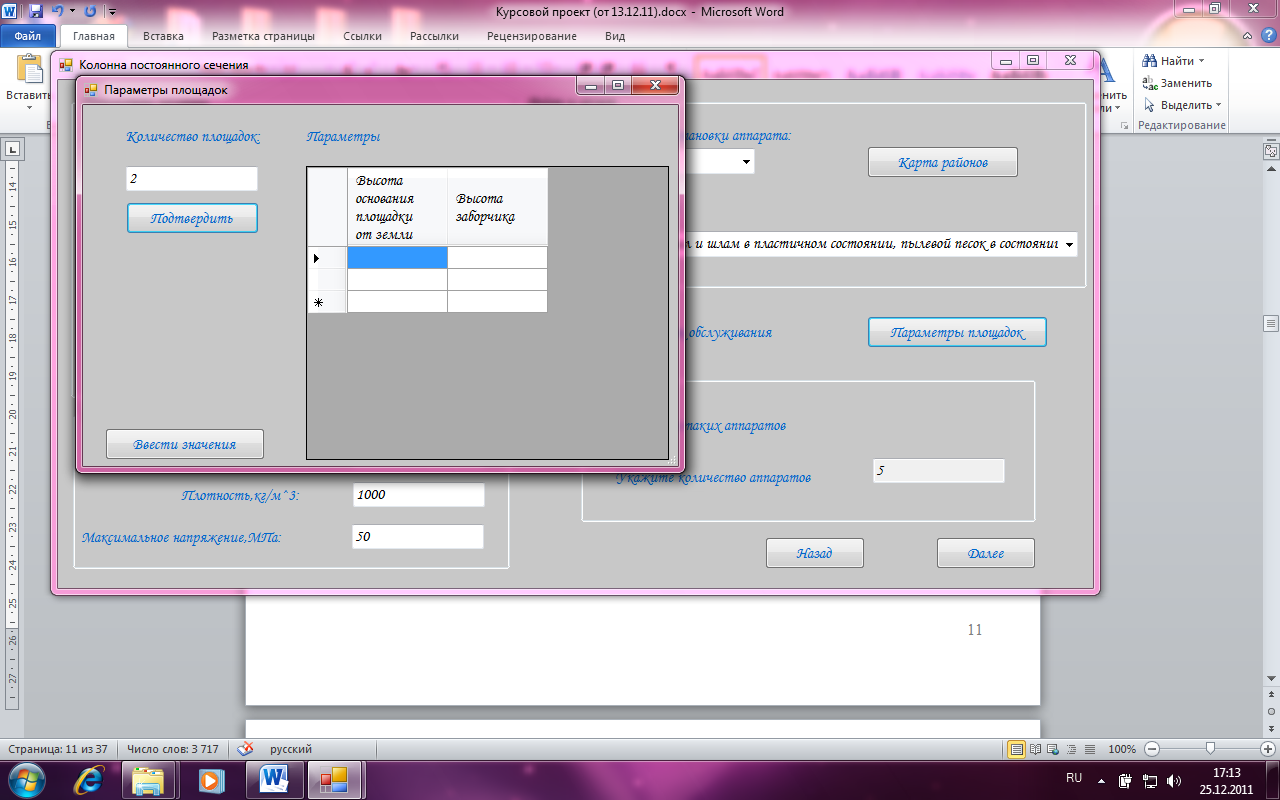

Рис.8.6. Форма параметров площадок
При установке на одном фундаменте группы аппаратов, жестко связанных между собой в горизонтальном направлении можно указать число таких аппаратов и программа посчитает для них общий период колебаний.
Основные характеристики цилиндрических обечаек, такие как диаметр и толщина, соответствуют ГОСТ. В программе реализована возможность корректировки и ввода новых значений. Для этого на форме, где задаются параметры аппарата, необходимо нажать кнопку «Добавить значения» (Рис.8.7)
Рис.8.7. Ввод новых значений в базу
После задания всех параметров нажимаем «Далее» и переходим на форму, где необходимо указать сечение колонны для расчета (Рис.8.8.)
Рис.8.8. Выбор расчетного сечения
Нажимаем «Далее». На следующей форме выводятся результаты расчета цилиндрической обечайки, период, момент и расчетная толщина (рис.8.9.)
Рис.8.9. Результаты расчета
Если какие – либо значения является недостаточными, то они подствечиваются и даются рекомендации, что необходимо предпринять, в большинстве случаев необходимо изменить параметры аппарата, для этого нажимаем кнопку «поменять параметры» и возвращаемся на нужную форму. Если результат удовлетворительный, то появляется кнопка «Расчет опор». Нажимаем и переходим на следующую форму(Рис.8.10)
Рис.8.10. Расчет опор колонного аппарата
Выбираем тип опоры, задаем максимальное напряжение для материала опоры, вид опорной поверхности, количество болтов и толщину стенки опоры, после чего нажимаем «Провести расчет» и нам выводятся результаты расчета (рис.8.11)
Рис.8.11. Результаты расчета опор
Если результаты получились удовлетворительные, то появляется кнопка «Выбор фланцев», нажав на которую, перейдем к следующей форме, на которой можем задать параметры фланцевого соединения (Рис.8.12)
Рис.8.12. Выбор фланцевого соединения
8.2. Вывод результатов
Расчет закончен. Теперь, чтобы сгенерировать отчет, необходимо нажать кнопку «Сделать отчет» и все результаты сохраняться в формате docx(Рис.8.13)
Рис.8.13. Отчет по работе программы
Для того, чтобы сделать итоговую отрисовку колонного аппарата в окне модуля рисования, необходимо нажать кнопку «Сделать чертеж» (Рис.8.14)
Рис.8.14. Чертеж колонного аппарата
