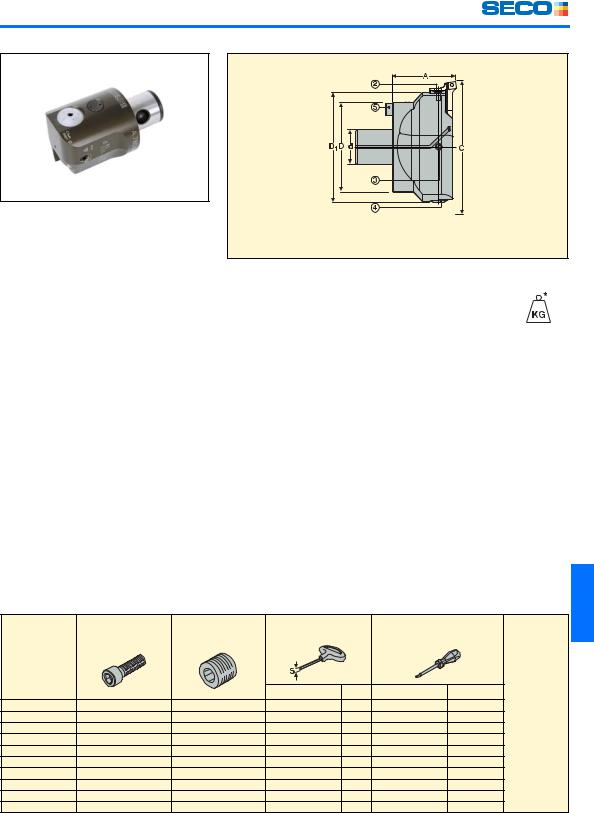

Чистовые расточные головки EPB, Liteline™

Тип A780..L – Graflex® Liteline™ чистовые расточные головки

• Сделаны из лёгкого высокопрочного алюминия.

•С микрометрич. регулир.: цена деления 0,01 мм и нониус 2,5 мкм, на диаметр.

•С Graflex® задней частью G.A или G.B.

	Диапазон			Размеры в мм			Размер
Graflex	расточки C						держателя
задняя часть	мм	Обозначение	A	d	D	D1	пластин

G5A	64-86	A780 5AL	60	28	54	54	50	0,56
G6A	85-115	A780 6AL	80	36	70	70	6A	1,19
G6B	114-160	A780 6BL	80	36	100	100	6B	1,85
G7A	159-205	A780 7AL	85	46	120	145	6B	2,90

Держатели пластин заказываются отдельно, см. стр. 312. * Без держателя пластины.

Комплектующие

	Винт крепл. держ.	Зажим. винт бара-	Ключ для настройки и		Ключ Torx для распир.
	пластины (2)	бана(3)	зажима (2) (3) (4)		винта (5)
Для				S		Torx Plus
A780 5A L	950D0410	950L0612	03M03C	3	T20P-4	20
A780 6A L	950D0514	950L0816	H04-4	4	T20P-4	20
A780 6B L	950D0514	950L0816	H04-4	4	T20P-4	20
A780 7A L	950D0514	950L0816	H04-4	4	T20P-4	20

Пожалуйста проверьте наличие на складе и действующую цену.

311

Чистовые расточные головки EPB, Liteline™

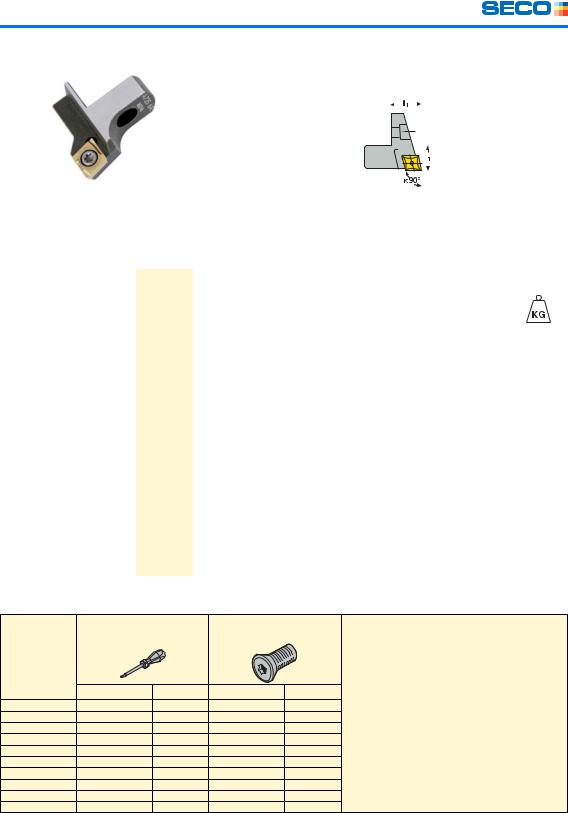

Держатели пластин чистовой расточки для расточных головок Liteline™

Для Liteline

Размеры в мм

расточной

Диапазон

Заход. угол

головки

Размер держ.

расточки C

Подход. размер

A780...

пластин

мм

Обозначение

пластины

90°для CC пластин

...5AL*

64-86

A725

10,3

12,5

CC...0602...

0,02

...6AL

85-115

A725

14,5

18,5

CC...09T3...

0,05

...6BL/ ...7AL

114-160/ 159-205

A725

14,5

18,5

CC...09T3...

0,05

* Все существующие держатели пластин существующих головок A780 50 и A790 50 подходят для головок Liteline™ A780 5AL, например показанный держатель пластин A725 50 (90°) (другие типы см. стр. 281).

Комплектующие
	Ключ Torx для винта крепления		Винт крепл. пластин
	пластин
Для пластин раз		Torx Plus		Torx Plus
мера		Torx Plus		Torx Plus
CC...0602...	T07P-3	07	C02504-T07P	07
CC...09T3...	T15P-3	15	C04008-T15P	15
Пожалуйста проверьте наличие на складе и действующую цену.

312

EPB оправки, Liteline™

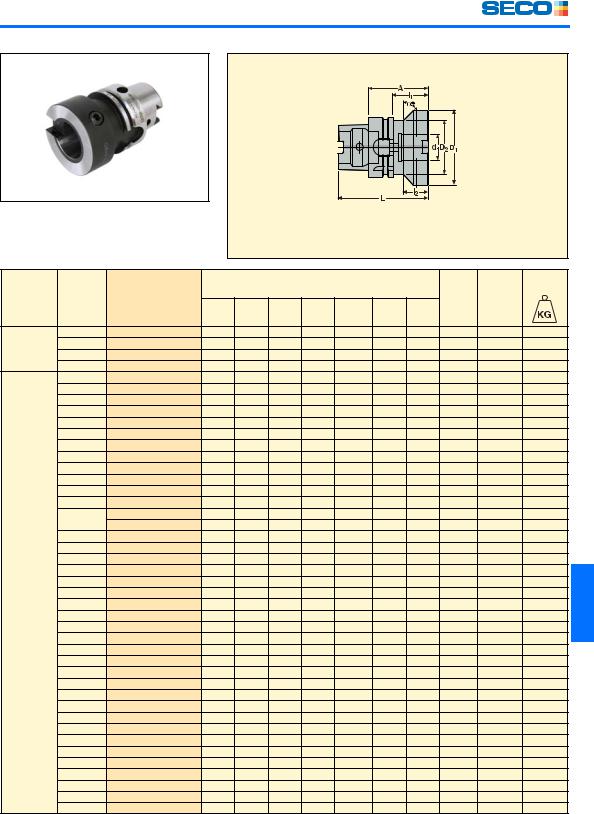

Тип EM – Оправки HSK-A, для Graflex® Liteline™ расточных головок и переходников											HSK-A/ ISO 12164-1-A
• С передней частью Graflex® G.A или G.B для крепления
головок Liteline™ и переходников.
	Graflex					Размеры в мм
	Graflex
	перед.									α°
Конус	часть	Обозначение	A	L	l1	l2	d1	D1	D2	α°	Балансир.
HSK-A63
	G5*	EM9304 401 2860	60	92	34	–	28	50	–	–	1	1,00
	G6A	EM9304 401 36A70	70	102	44	28	36	70	52,5	15	2	1,31
	G6B	EM9304 401 36B70	70	102	44	28	36	100	52,5	–	2	2,12
HSK-A100
	G5*	EM9306 401 2865	65	115	36	–	28	50	–	–	1	2,30
	G6A	EM9306 401 36A75	75	125	46	–	36	70	–	–	2	2,93
	G6B	EM9306 401 36B75	75	125	46	30	36	100	87,5	60	2	4,01
	G7A	EM9306 401 46A85	85	135	56	30	46	120	87,5	45	2	4,93
Пожалуйста проверьте наличие на складе и действующую цену.
* Для крепления головок Liteline™ и переходников на Graflex® размера G5A используйте существующие оправки Graflex® размера G5, например короткие оправ-
ки показанные выше (другие длины оправок, см. в разделе Graflex® модульная система).

313

EPB оправки, Liteline™

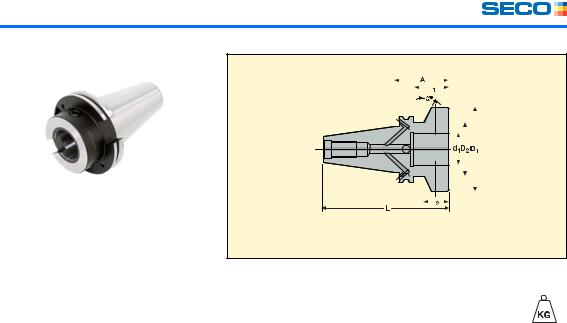

Тип EM – Оправки DIN 69871-ADB, для расточных головок Graflex® Liteline™ и переходников

DIN 69871-ADB

• С передней частью Graflex® G.A или G.B для крепления головок Liteline™ и переходников.

	Graflex						Размеры в мм
	перед.											α°
Конус	часть	Обозначение		A	l1	l2		d1	D1	D2	L	α°	Балансир.
DIN40 ADB
	G5*	EM3469 401 2840		40	20,9	–		28	50	50	108,4	–	1	0,80
	G6A	EM3469 401 36A60		60	40,9	25		36	70	50	128,3	–	2	1,34
	G6B	EM3469 401 36B60		60	40,9	25		36	100	50	128,3	–	2	2,06
DIN50 ADB
	G5*	EM3471 401	2840	40	20,9	–		28	50	80	141,7	–	1	2,85
	G6A	EM3471 401	36A45	45	25,9	–		36	70	70	146,7	–	2	2,96
	G6B	EM3471 401	36B50	50	30,9	15		36	100	70	151,7	45	2	3,66
	G7A	EM3471 401	46A60	60	40,9	25		46	120	70	161,7	65	2	4,24

Пожалуйста проверьте наличие на складе и действующую цену.

* Для крепления головок Liteline™ и переходников на Graflex® размера G5A используйте существующие оправки Graflex® размера G5, например короткие оправки показанные выше (другие длины оправок, см. в разделе Graflex® модульная система).

314

EPB оправки, Liteline™

Тип EM – Оправки BT JIS-ADB, для расточных головок Graflex® Liteline™ и переходников

BT JIS B 6339-ADB

•С передней частью Graflex® G.A или G.B для крепления головок Liteline™ и переходников.

	Graflex						Размеры в мм
	перед.											α°
Конус	часть	Обозначение		A	l1	l2		d1	D1	D2	L	α°	Балансир.
BT40 ADB
	5	EM3414 401 2845		45	18	–		28	50	63	110,4	–	1	1,10
	G6A	EM3414 401 36A55		55	28	20		36	70	63	120,4	45	2	1,31
	G6B	EM3414 401 36B55		55	28	20		36	100	63	120,4	–	2	1,89
BT50 ADB
	5	EM3416 401	2855	55	17	–		28	50	100	156,8	–	1	3,75
	G6A	EM3416 401	36A63	63	25	–		36	70	70	164,8	–	2	3,97
	G6B	EM3416 401	36B63	63	25	–		36	100	100	164,8	–	2	4,63
	G7A	EM3416 401	46A65	65	27	25		46	120	100	166,8	30	2	4,87

Пожалуйста проверьте наличие на складе и действующую цену.

315

EPB оправки, Liteline™

Тип EM – Оправки CAT ADB, для расточных головок Graflex® Liteline™ и переходников

CAT ANSI B5.50 ADB

Констр. 1	Констр. 2
• С передней частью Graflex® G.A или G.B для крепления
головок Liteline™ и переходников.
Размеры в дюймах

	Graflex
	перед.										α°
Конус	часть	Обозначение		A	l1	l2	d1	D1	D2	L		Констр.	Балансир.
Конус	часть	Обозначение		A	l1	l2	d1	D1	D2	L		Констр.	Балансир.
CAT40 ADB
	G5*	EM2502 401 2840		1,57	0,82	0,20	1,10	1,97	1,75	4,27	–	1	1	1,76
	G6A	EM2502 401 36A60		2,36	1,02	0,98	1,42	2,75	1,75	5,05	–	1	2	2,88
	G6B	EM2502 401 36B60		2,36	1,02	0,98	1,42	3,94	1,75	5,05	–	1	2	4,43
CAT50 ADB
	G5*	EM2504 401	2840	1,57	0,82	0,20	1,10	1,97	2,75	5,58	–	1	1	6,27
	G6A	EM2504 401	36A45	1,77	1,02	–	1,42	2,75	–	5,78	–	1	2	6,53
	G6B	EM2504 401	36B50	1,97	1,21	0,63	1,42	3,94	2,75	5,98	–	1	2	7,75
	G7A	EM2504 401	46A70	2,75	2,00	1,37	1,81	4,72	2,75	6,76	35	2	2	10,58

Пожалуйста проверьте наличие на складе и действующую цену.

316

EPB оправки, Liteline™

Тип 401 – Оправки Seco-Capto™, для расточных головок Graflex® Liteline™ и переходников

•С передней частью Graflex® G.A или G.B для крепления головок Liteline™ и переходников.

	Graflex					Размеры в мм
Seco-Capto	перед.									α°
хвостовик	часть	Обозначение		A	D5m	d1	D1	L	l1	α°	Балансир.

C5	G5	C5-391.0401	-28045	45	50	28	50	75	–	–	1	0,6

C6	G5	C6-391.0401	-28050	50	63	28	50	88	25	–	1	1,0
C6	G6A		-36A55	55	63	36	70	93	33	60	2	1,3
C6	G6B		-36B55	55	63	36	100	93	33	15	2	2,2

C8	G5	C8-391.0401	-28050	50	80	28	50	98	17	–	1	1,2
C8	G7A		-46A65	65	80	46	120	113	35	45	2	3,4

Пожалуйста проверьте наличие на складе и действующую цену.

Для крепления головок Liteline™ и переходников на Graflex® размера G5A используйте оправки Graflex® размера G5.

317

Переходники EPB, Liteline™

Тип M402 – Graflex® Liteline™ удлинители

•Лёгкие удлинители.

•С передней частью Graflex® и задними частями G.A или G.B.

					Размеры в мм
Graflex	Graflex
задняя часть	перед. часть	Обозначение	A	d		D	d1	D1	Балансир.

G5A	G5A	M402 5A5A 060L	60	28		55	28	55	2	0,46
G5A	G5A	M402 5A5A 090L	90	28		55	28	55	2	0,67
G5A	G5A	M402 5A5A 135L	135	28		55	28	55	2	0,93

G6A	G6A	M402 6A6A 080L	80	36		70	36	70	2	1,02
G6A	G6A	M402 6A6A 120L	120	36		70	36	70	2	1,42
G6A	G6A	M402 6A6A 180L	180	36		70	36	70	2	2,02

G6B	G6B	M402 6B6B 100L	100	36		100	36	100	2	2,29
G6B	G6B	M402 6B6B 150L	150	36		100	36	100	2	3,35
G6B	G6B	M402 6B6B 225L	225	36		100	36	100	2	4,93

G7A	G7A	M402 7A7A 120L	120	46		120	46	120	2	3,85
G7A	G7A	M402 7A7A 180L	180	46		120	46	120	2	5,68
G7A	G7A	M402 7A7A 270L	270	46		120	46	120	2	8,42

Пожалуйста проверьте наличие на складе и действующую цену.

318

Переходники EPB, Liteline™

Тип M403 – Проставки Graflex® Liteline™

•Лёгкие проставки.

•С передней частью Graflex® и задними частями G.A или G.B.

Graflex	Graflex				Размеры в мм
задняя	перед.								α°
часть	часть	Обозначение	A	l1	d	D	d1	D1	α°	Балансир.

G6A	G5A	M403 6A5A 065L	65	26	36	70	28	55	55	2	0,78
G6B	G5A	M403 6B5A 065L	65	26	36	100	28	55	26	2	1,15
G6B	G6A	M403 6B6A 075L	75	32	36	100	36	70	45	2	1,32

G7A	G5A	M403 7A5A 075L	75	26	46	120	28	55	33	2	1,86
G7A	G6A	M403 7A6A 085L	85	32	46	120	36	70	51	2	2,08
G7A	G6B	M403 7A6B 095L	95	32	46	120	36	100	74	2	2,83

Пожалуйста проверьте наличие на складе и действующую цену.

319

Адаптеры EPB, Liteline™

Тип M402/M403 – Адаптеры Graflex® классический на Graflex® G.A или G.B

•С перед. частью Graflex® G.A или G.B и Graflex® классич. задней частью.

•Подходит к переходн. и гол. Liteline™ (с соед. Graflex® G.A или G.B) на существ. оправки и переход. Graflex® (с классич. размер. соед. Graflex®).

Graflex	Перед. часть				Размеры в мм
зад. часть	Graflex								α°
(классич.)	(G.A или G.B)*	Обозначение	A	l1	d	D	d1	D1	α°	Балансир.

G6	G6A	M402 66A	60	13,5	36	63	36	70	30	2	1,38
G6	G6B	M402 66B	60	23,5	36	63	36	100	30	2	1,91

G7	G6B	M403 76B	60	13,5	46	90	36	100	30	2	3,24

G7	G7A	M402 77A	70	16,7	46	90	46	120	30	2	3,73

Пожалуйста проверьте наличие на складе и действующую цену.

* Головки и переходники Liteline™ с Graflex® размером G5A должны удерживаться непосредственно в Graflex® оправках с размером G5 (см. Graflex® модульн. систему).

320
