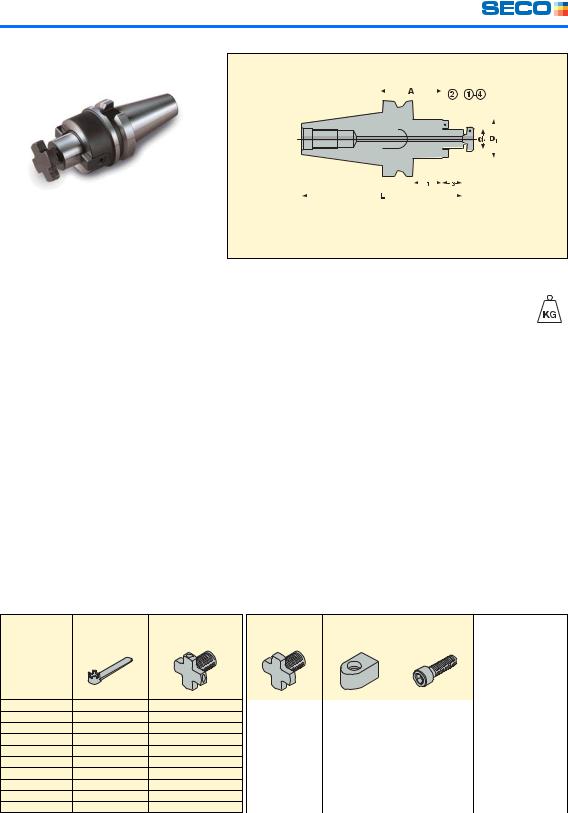

EPB - Держатели Monobloc BT JIS

Тип 5525/5524 - Держатели торцевых фрез со сквозными каналами для СОЖ

BT JIS B 6339-ADB

•Прямое биение 5 мкм максимум.

•С каналами СОЖ через втулку.

Стр. 1 из 2

						Размеры в мм
	d1
	d1
Конус	мм	Обозначение		A	D1	L	l1	l3	Балансир.
BT40 ADB
	16	E3414	5525 1645	45	38	127,4	18	17	2	1,00
	16	E3414	5525 16100	100	38	182,4	73	17	2	1,50
	22	E3414	5525 2245	45	48	129,4	18	19	2	1,15
	22	E3414	5525 22100	100	48	184,4	73	19	2	2,00
	27	E3414	5525 2745	45	60*	131,4	18	21	2	1,35
	27	E3414	5525 27100	100	60	186,4	73	21	2	2,55
	32	E3414	5525 3250	50	78	139,4	23	24	2	1,60
	40	E3414	5525 4050	50	89	142,4	23	27	2	2,10

	27	E3414	5524 2745	45	48*	131,4	18	21	2	1,30

d1 40, включает 4 резьбовых отверстия на базовой плоскости в соответствии с DIN 6357.

* ** Диаметр D1 на типe 5524 меньше, чем на типе 5525.

Доп. части

	Ключ для болта	Болт, сквозной для СОЖ
		(4)
Для d1
16	5811608	5801608L
22	5812210	5802210L
27/5525	5812712	5802712L
27/5524	5812712	5802712L
32	5813216	5803216L
40	5814020	5804020L

Комплектующие

Болт (1)	Шпонка/винт шпонки (2)



5801608	16C10810164	950D0312
5802210	16C11012206	950D0416
5802712	16C11214243	951D0512
5802712	16C127	951D0512
5803216	16C2141421	951D0516
5804020	16C2161621	951D0616

Пожалуйста проверьте наличие на складе и действующую цену.

121

EPB - Держатели Monobloc BT JIS

Тип 5525/5524 – Держатели торцевых фрез со сквозными каналами для СОЖ

BT JIS B 6339-ADB

•Прямое биение 5 мкм максимум.

•С каналами СОЖ через втулку.

Стр. 2 из 2

						Размеры в мм

Конус	d1	Обозначение		A	D1		L	l1	l3	Балансир.
BT50 ADB
	16	E3416	5525 16100	100	38		218,8	62	17	2	3,80
	22	E3416	5525 22100	100	48		220,8	62	19	2	4,70
	22	E3416	5525 22160	160	48		280,8	122	19	2	5,10
	22	E3416	5525 2255	55	48		175,8	17	19	2	3,95
	27	E3416	5525 2755	55	60*		177,8	17	21	2	4,15
	27	E3416	5525 27100	100	60		222,8	62	21	2	5,30
	27	E3416	5525 27160	160	60		282,8	122	21	2	6,30
	32	E3416	5525 32100	100	78		225,8	62	24	2	6,80
	32	E3416	5525 32160	160	78		285,8	122	24	2	8,80
	32	E3416	5525 3255	55	78		180,8	17	24	2	4,40
	40	E3416	5525 40100	100	89		228,8	62	27	2	7,10
	40	E3416	5525 40160	160	89		288,8	122	27	2	9,10
	40	E3416	5525 4055	55	89		183,8	17	27	2	4,70

	27	E3416	5524 2755	55	48*		177,8	28	21	2	4,05






d1 40, включает 4 резьбовых отверстия на базовой плоскости в соответствии с DIN 6357.								* ** Диаметр D1 на типe 5524 меньше, чем на типе 5525.

Доп. части

	Ключ для болта	Болт, сквозной для СОЖ
		(4)
Для d1
16	5811608	5801608L
22	5812210	5802210L
27/5525	5812712	5802712L
27/5524	5812712	5802712L
32	5813216	5803216L
40	5814020	5804020L

Комплектующие

Болт (1)	Шпонка/винт шпонки (2)



5801608	16C10810164	950D0312
5802210	16C11012206	950D0416
5802712	16C11214243	951D0512
5802712	16C127	951D0512
5803216	16C2141421	951D0516
5804020	16C2161621	951D0616

Пожалуйста проверьте наличие на складе и действующую цену.

122

EPB - Держатели Monobloc BT JIS

Тип 552 – Держатели торцевых фрез, малый торец - ISO 3937

BT JIS B 6339-AD

•Прямое биение 5 мкм максимум.

•Малый диаметр переднего торца D1 согл. ISO 3937, подходит для дисковых фрез Seco Типа B.

					Размеры в мм
	d1
Конус	мм	Обозначение	A	D1	L	l1	l3	Балансир.
BT30 AD
	16	E4040 552 1640	40	32	105,4	18	17	2	0,50
	22	E4040 552 2240	40	40	107,4	18	19	2	0,60
	27	E4040 552 2740	40	48	109,4	18	21	2	0,75
BT40 AD
	16	E4041 552 1652	52	32	134,4	25	17	2	1,10
	22	E4041 552 2252	52	40	136,4	25	19	2	1,20
	27	E4041 552 2752	52	48	138,4	25	21	2	1,40
	32	E4041 552 3252	52	58	141,4	25	24	2	1,60
	40	E4041 552 4060	60	70	152,4	33	27	2	2,20
BT50 AD
	22	E5766 552 2263	63	40	183,8	25	19	2	3,95
	27	E5766 552 2763	63	48	185,8	25	21	2	4,15
	32	E5766 552 3263	63	58	188,8	25	24	2	4,40
	40	E5766 552 4063	63	70	191,8	25	27	2	4,70

Доп. части

	Ключ для болта	Болт, сквозной для
		СОЖ (4)
Для d1
16	5811608	5801608L
22	5812210	5802210L
27	5812712	5802712L
32	5813216	5803216L
40	5814020	5804020L

Комплектующие

Болт (1)	Шпонка/Винт шпонки (2)



5801608	16C116	950D0308
5802210	16C122	951D0410
5802712	16C127	951D0512
5803216	16C132	951D0514
5804020	16C140	951D0616

Пожалуйста проверьте наличие на складе и действующую цену.

123

EPB - Держатели Monobloc BT JIS

Тип 569 – Держатели фрез, фланцевое крепление - DIN 6357/ DIN 2079

BT JIS B 6339-A

• Прямое биение 5 мкм максимум.

					Размеры в мм
	d1							M
Конус	мм	Обозначение	A	D1	L	l3	f	мм	Балансир.
BT50 A
	40	E5766 569 4070	70	89	201,8	30	66,7	M12	2	5,40
	60	E5766 569 6080	80	129	221,8	40	101,6	M16	2	8,10

Комплектующие

Шпонка/Винт шпонки (2)

Для d1
40	16C34040	951D0616
60	16C35060	951D1225

Пожалуйста проверьте наличие на складе и действующую цену.

124

EPB - Держатели Monobloc BT JIS

Тип 5657 – Держатели дисковых фрез
• С регулируемой скользящей оправкой - валом.
• Отлично подходит для дисковых фрез Seco типа A.
						Размеры в мм
Конус	d1 мм	Обозначение		A	D1	L	l1	l3	l4	Балансир.
BT40 A
	22	E4041	5657 2270	70	35	135,4	43	0-12	4	2	1,30
	27	E4041	5657 2775	75	42	140,4	48	0-15	5	2	1,50
	32	E4041	5657 3290	90	48	155,4	63	0-24	6	2	2,00
BT50 A
	27	E5766	5657 2785	85	42	186,8	47	0-15	5	2	4,10
	32	E5766	5657 32100	100	48	201,8	62	0-24	6	2	4,55
	40	E5766	5657 40120	120	58	221,8	82	0-30	7	2	5,50
	50	E5766	5657 50145	145	72	246,8	107	0-32	8	2	6,40
	60	E5766	5657 60180	180	90	281,8	142	0-40	8	2	11,00
Комплектующие
	Оправка-вал со шпон. (1)			Винт для (1)
Для d1						S
22		565722		19C565722		8
27		565727		19C565727		10
32		565732		950D1690		14
40		565740		19C565740		17
50		565750		19C565750		19
60		565760		19C565760		19
Пожалуйста проверьте наличие на складе и действующую цену.

125

EPB - Держатели Monobloc BT JIS

Тип 584– Держатели с боковым зажимом, Weldon - DIN 1835 Форма B/DIN 6535 Форма HB	BT JIS B 6339-ADВ
Констр. 1	Констр. 2
• Прямое биение 3 мкм максимум.
• Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем
(Seco-Weldon совместимые).
Стр. 1 из 3
Размеры в мм

	d
Конус	мм	Обозначение		A	D	L	l3	A1	Констр. Балансир.
BT40 ADB
	6	E3414	584 0650	50	25	115,4	30	32,5	1	2	1,00
	6	E3414	584 06120	120	25	185,4	30	102,5	1	2	2,30
	8	E3414	584 0850	50	28	115,4	30	32,5	1	2	1,05
	8	E3414	584 08120	120	28	185,4	30	102,5	1	2	2,35
	10	E3414	584 1063	63	35	128,4	39	43,5	1	2	1,10
	10	E3414	584 10120	120	35	185,4	39	100,5	1	2	2,40
	12	E3414	584 1263	63	42	128,4	44	41	1	2	1,15
	12	E3414	584 12120	120	42	185,4	44	98	1	2	2,45
	14	E3414	584 1463	63	44	128,4	44	41	1	2	1,15
	16	E3414	584 1663	63	48	128,4	47	39,5	1	2	1,25
	16	E3414	584 16120	120	48	185,4	47	96,5	1	2	2,55
	18	E3414	584 1863	63	50	128,4	47	39,5	1	2	1,30
	20	E3414	584 2063	63	52	128,4	49	38,5	1	2	1,35
	20	E3414	584 20120	120	52	185,4	49	95,5	1	2	2,65
	25	E3414	584 2590	90	63	155,4	54	66,5	2	2	2,20
	32	E3414	584 32100	100	72	165,4	58	76,5	2	2	2,65

Комплектующие
	Зажим. винт (1)
Для d		Кол-во	S
6	951C0610	1	3
8	951C0810	1	4
10	951C1012	1	5
12-14	951C1216	1	6
16-18	951C1416	1	6
20	951C1616	1	8
25	951C1820	2	10
32	951C2020	2	10
Пожалуйста проверьте наличие на складе и действующую цену.

126

EPB - Держатели Monobloc BT JIS

Тип 584 – Держатели с боковым зажимом, Weldon - DIN 1835 Форма B/DIN 6535 Форма HB										BT JIS B 6339-ADВ
						Констр. 1			Констр. 2
• Прямое биение 3 мкм максимум.
• Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем
(Seco-Weldon совместимые).
Стр. 2 из 3
						Размеры в мм
	d
Конус	мм	Обозначение		A	D	L	l3	A1	Констр. Балансир.
BT50 ADB
	10	E3416	584 1063	63	35	164,8	39	43,5	1	2	3,80
	12	E3416	584 1280	80	42	181,8	44	58	1	2	3,80
	14	E3416	584 1480	80	44	181,8	44	58	1	2	3,95
	16	E3416	584 1680	80	48	181,8	47	56,5	1	2	4,00
	16	E3416	584 16120	120	48	221,8	47	96,5	1	2	4,90
	18	E3416	584 1880	80	50	181,8	47	56,5	1	2	4,05

Комплектующие
	Зажим. винт (1)
Для d		Кол-во	S
6	951C0610	1	3
8	951C0810	1	4
10	951C1012	1	5
12-14	951C1216	1	6
16-18	951C1416	1	6
Пожалуйста проверьте наличие на складе и действующую цену.

127

EPB - Держатели Monobloc BT JIS

Тип 584 – Держатели с боковым зажимом, Weldon - DIN 1835 Форма B/DIN 6535 Форма HB										BT JIS B 6339-ADВ
						Констр. 1			Констр. 2
• Прямое биение 3 мкм максимум.
• Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем
(Seco-Weldon совместимые).
Стр. 3 из 3
						Размеры в мм
	d
Конус	мм	Обозначение		A	D	L	l3	A1	Констр. Балансир.
BT50 ADB
	20	E3416	584 2080	80	52	181,8	49	55,5	1	2	4,10
	20	E3416	584 20120	120	52	221,8	49	95,5	1	2	5,20
	25	E3416	584 25100	100	65	201,8	54	76,5	2	2	4,80
	25	E3416	584 25120	120	63	221,8	54	96,5	2	2	5,40
	32	E3416	584 32105	105	72	206,8	58	81,5	2	2	5,15
	40	E3416	584 40120	120	80	221,8	68	90,5	2	2	6,60
	50	E3416	584 50130	130	100	231,8	78	95,5	2	2	7,20

Комплектующие
	Зажим. винт (1)
Для d		Кол-во	S
20	951C1616	1	8
25	951C1820	2	10
32	951C2020	2	10
40	951C2020	2	10
50	951C2425	2	12
Пожалуйста проверьте наличие на складе и действующую цену.

128

EPB - Держатели Monobloc BT JIS

Тип 5842– Держатели с боковым зажимом, Weldon короткие

BT JIS B 6339-ADB

Констр. 1	Констр. 2
• Прямое биение 5 мкм максимум.
• Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем
(Seco-Weldon совместимые).
Размеры в мм

	d								M1	M2
Конус	мм	Обозначение	A	D	L	l1	l3	A1	мм	мм	Констр. Балансир.
BT40 ADB
	20	E3414 5842 2035	35	50	100,4	8	48	10,5	M16	–	1	2	1,05
	25	E3414 5842 2560	60	62	125,4	33	54	36,5	M18x2	M14	2	2	1,65
	32	E3414 5842 3265	65	62	130,4	38	58	41,5	M20x2	M10	2	2	1,75
BT50 ADB
	20	E3416 5842 2044	44	48	145,8	6	48	19,5	M16	–	1	2	3,55
	25	E3416 5842 2544	44	57	145,8	6	54	20,5	M18x2	–	1	2	3,45
	32	E3416 5842 3260	60	72	161,8	22	58	36	M20x2	M14	2	2	3,40

Комплектующие
	Зажим. винт (1)			Зажимной винт, уменьшенный (2)
Для d		Кол-во	S		Кол-во	S
20/E3414	951C1614	1	8	–	–	–
20/E3416	951C1616	1	8	–	–	–
25/E3414	951C1817	1	10	950A1412	1	6
25/E3416	951C1820	1	10	–	–
32/E3414	951C2014	1	10	950A1008	1	5
32/E3416	951C2020	1	10	950A1416	1	6
Пожалуйста проверьте наличие на складе и действующую цену.

129

EPB - Держатели Monobloc BT JIS

Тип 5843 - Держатели с боковым зажимом, Whistle Notch – DIN 1835 Форма E/ DIN 6535 Форма HE

BT JIS B 6339-ADB

Констр. 1	Констр. 2
• Прямое биение 3 мкм максимум.
• Whistle Notch диам. 16, 20, 25 и 32 со шлифованным тор-
цем.
Размеры в мм

	d							A1
Конус	мм	Обозначение		A	D	L	l3	мин.-макс.	Констр. Балансир.
BT40 ADB
	20	E3414	5843 2063	63	52	128,4	49	6-16	1	2	1,35
	25	E3414	5843 2590	90	63	155,4	54	26-36	2	2	2,20
	32	E3414	5843 32100	100	72	165,4	58	32-42	2	2	2,65
BT50 ADB
	20	E3416	5843 2080	80	52	181,8	49	23-33	1	2	4,10
	25	E3416	5843 25100	100	65	201,8	54	36-46	2	2	4,80
	32	E3416	5843 32105	105	72	206,8	58	37-47	2	2	5,15

Комплектующие
	Зажим. винт (1)			Упорный винт (5)
Для d		Кол-во	S		S
20	951C1616	1	8	19TLR1030	5
25	951C1820	2	10	19TLR1030	5
32	951C2020	2	10	19TLR1030	5
Пожалуйста проверьте наличие на складе и действующую цену.

130

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 11 1213 / 4313 14 15 16 17 18 19 20 21 22 23 24 25 > Следующая >>>

Соседние файлы в папке Каталоги seco

#
19.04.2015326.99 Кб1717.pdf
#
19.04.201532.24 Mб14frezy.pdf
#
19.04.201516.49 Mб16sverla.pdf
#
19.04.201533.98 Mб15tokar.pdf
#
19.04.201520.61 Mб12vspomog.pdf
#
19.04.201522.6 Mб36вспомогательный инструмент 2012.pdf
#
19.04.201523.61 Mб201обработка отверстий 2012.pdf
#
19.04.201525.39 Mб19точение 2012.pdf
#
19.04.201523.98 Mб34фрезерование 2012.pdf
#
19.04.201518.48 Mб24цельные фрезы 2012.pdf
