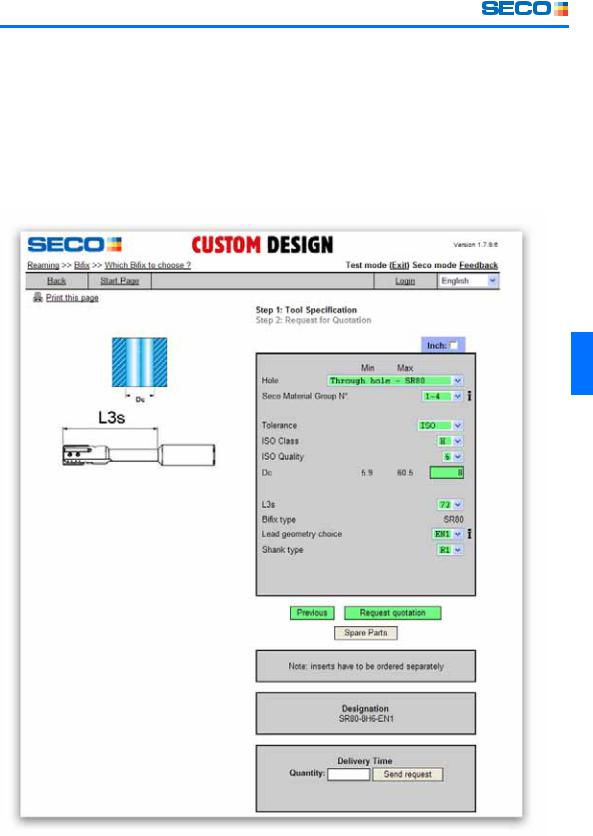

Bifix® – Спец. конструкция
Нет ожидания коммерческого предложения. Короткое время поставки.
Разработка специального инструмента также возможна для развёрток Bifix и держателей.
Теперь вы можете заказать нужный вам промежуточный развёртки и сделанный под ваши требования держатель Bifix, используя Программу разработки специального инструмента.
Концепция достаточно проста: Лишь укажите мин./макс. детали или используйте систему допусков по ISO, имеющуюся в программе. Обозначение головки Bifix формируется автоматически.
Программа разработки специального инструмента даёт вам ряд преимуществ:
Нет ожидания коммерческого предложения: Цена и время доставки известны сразу.Прямое визуальное построение вашего инструмента. Нет риска недопонимания.Короткое время поставки.
281
Bifix® – Режимы резания
Рекомендации по лезвиям и режимам резания
Пользуйтесь таблицей с рекомендациями по подбору лезвий и режимов резания для выбора скорости резания и подачи. Максимальный припуск на обработку вы также найдёте в таблице.
На новых операциях развёртывания мы рекомендуем применять заниженные режимы при первых проходах. Далее они могут быть постепенно увеличены до оптимальных.
|
|
|
|
|
|
|
Скорость резания, vc (м/мин) |
|
||
|
Лезвия |
|
Припуск на для |
|
H15 |
CP20 |
CF |
|||
|
|
размера развёртки |
Подача f в |
|||||||
ГМС |
|
|
Подача |
Подача |
Подача |
|||||
|
|
|
|
мм/об |
||||||
|
|
|
|
|
СОЖ |
СОЖ |
СОЖ |
|||
|
|
|
|
|
|
|||||
|
Сплав |
Перед. |
< 9 |
9 |
|
Внутренняя |
Наружная |
Внутренняя |
Наружная |
Внутренняя |
|
угол |
мм |
мм |
|
||||||
|
|
|
|
|
|
|
|
|||
1-4 |
CP-15-CP20–H15-CF |
6 , 12 |
0,1 |
0,2 |
0,10–0,20–0,30 |
50–70–90 |
25 |
90–105-120 |
60 |
100–200-300 |
|
|
|
|
|
|
|
|
|
|
|
5-6 |
CP15-CP20–H15-CF |
6 , 12 |
0,1 |
0,2 |
0,10–0,20–0,30 |
30–35-40 |
25 |
30–40-50 |
25 |
100–150-200 |
|
|
|
|
|
|
|
|
|
|
|
7 |
CP15-CP20–H15-CF |
0 , 6 |
0,1 |
0,2 |
0,10–0,20–0,30 |
30–35-40 |
25 |
30–40-50 |
25 |
100–110-120 |
|
|
|
|
|
|
|
|
|
|
|
8-11 |
CP15-CP20-H15 |
12 |
0,08 |
0,1 |
0,10–0,15–0,20 |
15–20-30 |
10 |
20–30-40 |
15 |
– |
|
|
|
|
|
|
|
|
|
|
|
12 |
CP15–CP20-H15 |
0 , 6 |
0,2-0,3 |
0,3-0,5 |
0,10–0,20–0,30 |
50–65-80 |
20 |
80–90-100 |
60 |
– |
|
|
|
|
|
|
|
|
|
|
|
13 |
CP15–CP20–H15 |
0 , 6 |
0,2-0,3 |
0,3-0,5 |
0,10–0,20–0,30 |
50–65-80 |
20 |
80–90-100 |
60 |
– |
|
|
|
|
|
|
|
|
|
|
|
14 |
CP15–CP20–H15 |
0 , 6 |
0,2-0,3 |
0,3-0,5 |
0,10–0,20–0,30 |
40–50-60 |
20 |
60–70-80 |
50 |
– |
|
|
|
|
|
|
|
|
|
|
|
15 |
CP15–CP20–H15 |
0 , 6 |
0,2-0,3 |
0,3-0,5 |
0,10–0,20–0,30 |
40–50-60 |
20 |
60–70-80 |
50 |
– |
|
|
|
|
|
|
|
|
|
|
|
16 |
H15–CP15 |
12 |
0,2-0,3 |
0,3-0,5 |
0,10–0,20–0,30 |
50–65-150 |
30 |
– |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
17 |
H15–CP15 |
12 |
0,2-0,3 |
0,3-0,5 |
0,10–0,20–0,30 |
50–65-150 |
30 |
– |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
18 |
H15-CP20 |
12 -6 |
0,2-0,3 |
0,3-0,5 |
0,10-0,15-0,20 |
30-50-80 |
25 |
30-60-120 |
25 |
– |
|
|
|
|
|
|
|
|
|
|
|
19 |
CP15-CP20 |
6 |
0,08 |
0,1 |
0,10-0,15-0,20 |
– |
– |
15-25-40 |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
20 |
CP15–CP20 |
6 –12 |
0,08 |
0,1 |
0,10–0,15–0,20 |
– |
– |
12–15-25 |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
21 |
CP15-CP20 |
6 –12 |
0,08 |
0,1 |
0,10–0,15-0,20 |
– |
– |
12–15-25 |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
22 |
H15 |
12 |
0,08 |
0,1 |
0,10–0,15–0,20 |
12–15-25 |
– |
– |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
282

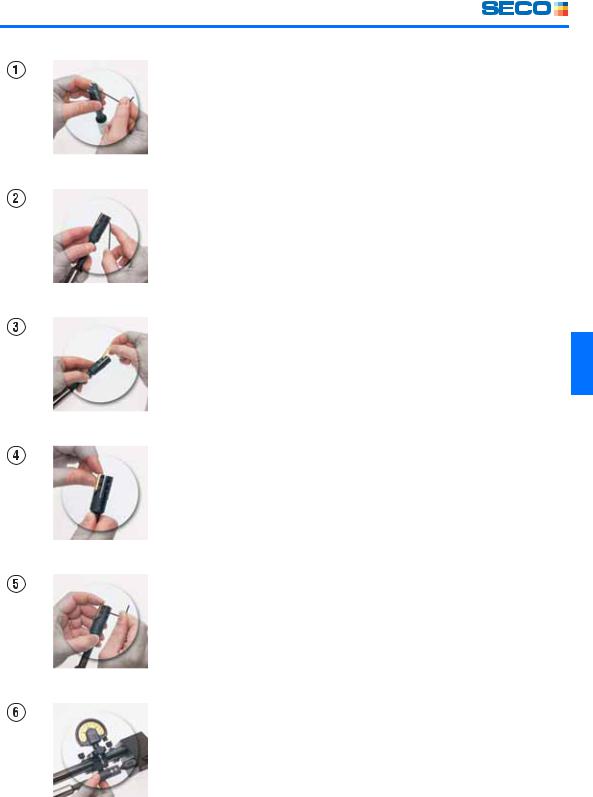

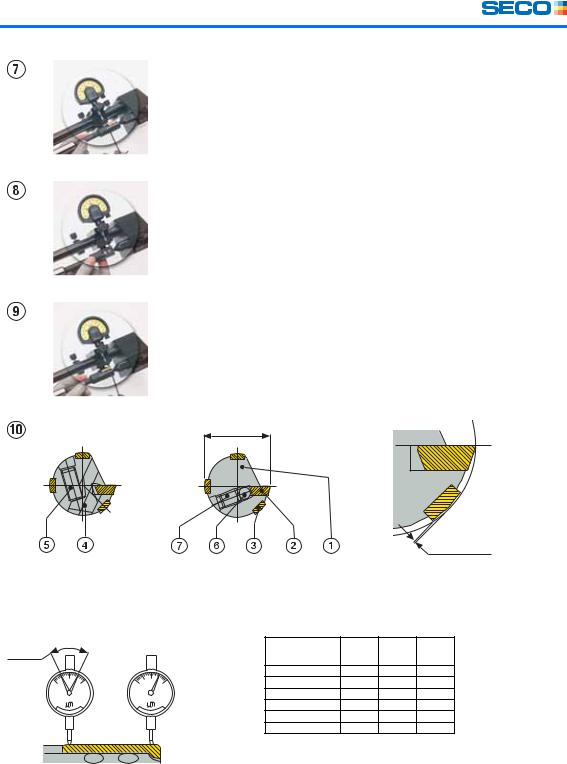

Bifix® – Инструкции по настройке
Инструкции по настройке
Отпустить два регулировочных винта
(7) на 1/4 оборота.
Отпустить два зажимных винта (5).
Тщательно очистить посадочное место при переустановке лезвий с использованной кромкой (2) или их замены.
Надёжно прижать лезвие к упорному винту и регулировочным шарикам (6).
Осторожно затяните зажимные винты.
(Удерживать ключ за его короткий конец для обеспечения правильного момента).
Установите мкм индикатор на 0 на цилиндрических задних концах направляющих накладок (3).
283
Bifix® – Инструкции по настройке
Инструкции по настройке
Настройте заднюю часть лезвия на диаметр та ким образом, чтобы оно (лезвие) установилось с обратным конусом 0,01 мм/10мм (см. рис. 2).
Установите мкм индикатор на 0 на цилиндрических передних концах направляющих накла док (3).
Установите передний конец лезвия на 0,02 мм или 0,015 мм выше направляющих накладок
(3) по индикатору A, см. рис. 1.
Проверьте ещё раз значение обратной конус ности (шаги 6 и 7) по индикатору B.
|
|
рис.1 |
Примечание: Если требуемый диаметр превышен в процессе настройки, начните |
0,015 |
мм ( 10 мм) |
всё с начала для того чтобы не допустить зазора в регулировочной системе. |
0,020 |
мм ( > 10 мм) |
Знач. индикатора A для настройки
|
Индикатор |
Индикатор |
Таблица настройки |
|
|
|
|
|
|
|
|
||
X (мм) |
B |
A |
Диапазон диамет |
Размер |
Перед. |
Зад. |
|
рис.2 |
ров |
лезвия |
инд. A |
инд. B |
|
|
|
|||||
|
|
|
5,900-6,874 |
P00 |
+15 |
+5 |
|
|
|
6,875-8,749 |
P0 |
+15 |
-5 |
|
|
|
8,750-10,000 |
P1 |
+15 |
-5 |
|
|
|
10,001-12,749 |
P1 |
+20 |
0 |
|
|
|
12,750-19,499 |
P2 |
+20 |
0 |
|
|
|
19,500–60,500 |
P4 |
+20 |
0 |
|
|
|
Цена деления = 1 мкм. |
|
|
|
|
|
|
Значения для переднего и заднего индикаторов |
|||
|
|
|
действительны при установке нуля по соседней |
|||
|
|
|
накладке. |
|
|
|
|
|
|
Значения для заднего индикатора, рассчитаны по |
|||
|
|
|
обратному конусу для пластины 1 мкм/мм. |
|||
284

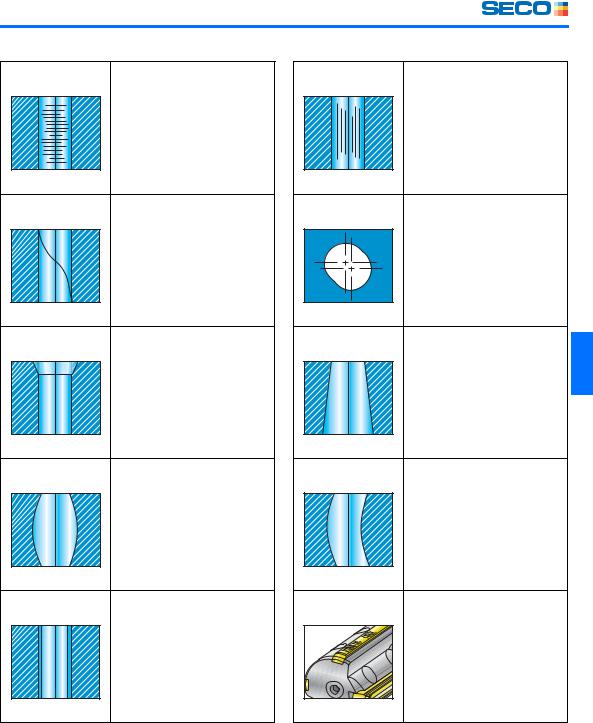

Bifix® – Устранение неисправностей |
|
|
|
Высокая шероховатость |
Проверьте припуск на обработку. |
Грани |
Улучшите центрир. (деталь/инстру- |
поверхности |
Улучшите подачу СОЖ (тип сопла, |
|
мент). |
|
давление, качество). |
|
Увеличьте заднюю конусность. |
|
Уменьшите скорость подачи. |
|
|
|
Смените лезвие (неправ. заход. геом. |
|
|
|
или неправ. реж. угол). |
|
|
|
Проверьте осевое положение лезвия. |
|
|
Следы втягивания |
Улучшите подачу СОЖ (тип сопла, |
Биение/Овальность |
Улучшите зажим (деформация |
|
давление, качество). |
|
детали). |
|
Улучшите центрир. (деталь/инстру- |
|
Проверьте припуск на обработку. |
|
мент). |
|
Улучшите центрир. (деталь/инстру- |
|
Увеличьте заднюю конусность. |
|
мент). |
|
|
|
Проверьте осевое положение лезвия. |
Конусный вход |
Уменьшите скорость подачи. |
Конусное отверстие |
Улучшите центрир. (деталь/инстру- |
|
Улучшите центрир. (деталь/инстру- |
|
мент). |
|
мент). |
|
Проверьте заднюю конусность. |
|
Проверьте заднюю конусность. |
|
|
|
Снизьте радиальное биение. |
|
|
Деформир. отверстие |
Улучшите зажим (деформация |
Кривое отверстие |
Смените лезвие (неправильная заход- |
|
детали). |
|
ная геометрия). |
|
|
|
Проверьте осевое положение лезвия. |
Слишком большой диа- |
Улучшите центрир. (деталь/инстру- |
Адгезия к накладке |
Улучшите подачу СОЖ (тип сопла, |
метр |
мент). |
|
давление, качество). |
|
Отрегулируйте диаметр (слишком боль- |
|
Отрегулируйте диаметр (слишком |
|
шой). |
|
маленький). |
285

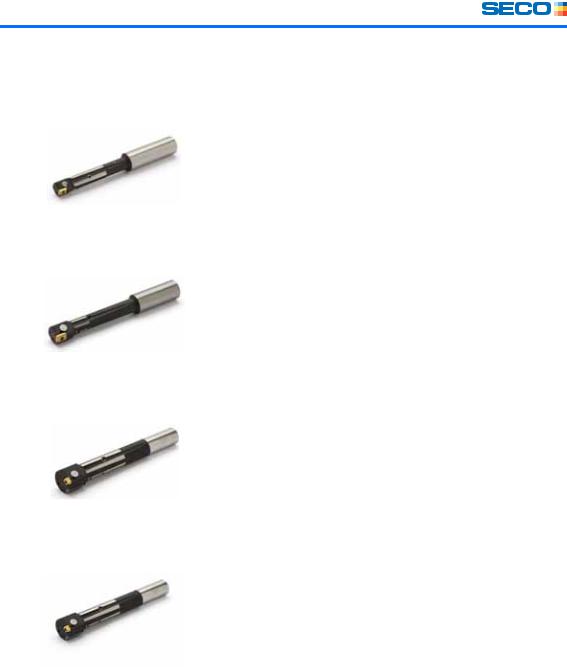

Precifix™
Легкая настройка и максимальная экономичность с развертками Seco Precifix™
Легкость в обращении: |
Диапазон: |
Только один регулировочный винт |
12–60 мм |
Прочная система крепления |
2-10 x D |
Экономичность: |
|
Сменное лезвие с 4 режущими кромками |
|
(8 кромками после 32 мм) |
|
Модульная система головок, |
|
те же держатели, что и для Precimaster |
|
Модульная система подачи СОЖ (подходит |
|
для глухих и сквозных отверстий), см. инс- |
|
трукции на странице 304 |
|
Точность: |
|
IT 6 |
|
Жёсткая система крепления |
|
286
Precifix™ – Обзор диапазона
Precifix™ |
|
Глубина |
Допуск отв. |
Промежут. |
Шероховат. |
|
|
Диапазон |
развёрт. |
диам. |
поверхн. |
|
|
||
|
|
|
|
|
|
|
|
PF84 |
|
|
|
|
|
|
|
|
11,750– |
2-10 x D |
IT 6–7 |
X |
Ra 0,4-0,8 мкм |
|
|
|
17,499 |
|
|
||||
Cтр. 290291. |
|
|
|
|
|
|
|
PF84 |
|
|
|
|
|
|
|
|
17,500- |
2-8 x D |
IT 6–7 |
X |
Ra 0,4-0,8 мкм |
|
|
|
31,499 |
|
|
||||
Cтр. 292293. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PF84 |
|
|
|
|
|
|
|
|
31,500- |
2-5 x D |
IT 6–7 |
X |
Ra 0,4-0,8 мкм |
|
|
|
44,499 |
|
|
||||
Cтр. 296297. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PF84 |
|
|
|
|
|
|
|
|
44,500- |
2-3 x D |
IT 6–7 |
X |
Ra 0,4-0,8 мкм |
|
|
|
60,500 |
|
|
||||
Cтр. 298299. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
287

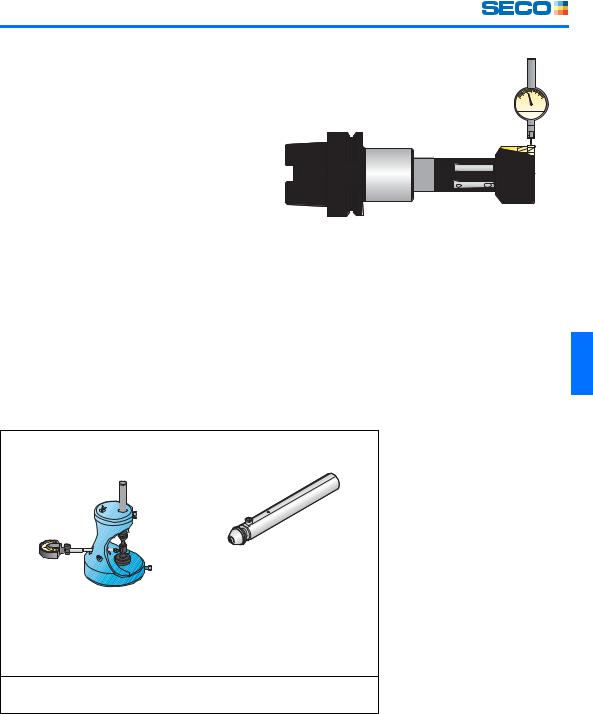

Precifix™ – Настройка и режимы резания
Биение
Вращающийся инструмент
Макс. допустимое биение 0,02 мм. |
0,02 мм макс. |
Рекомендуется гидропатрон, или прецизионная цанга (Термооправки как |
|
альтернатива). |
|
Неподвижный инструмент
Используйте плавающий держатель Seco, см. стр. 342-350.
Требования к СОЖ
Для достиж. макс. срока службы инструмента и качества обрабат. отверстия СОЖ должна удовлетворять след. требованиям: Рекомендуется сквозная подача СОЖ. Наруж. подача СОЖ может использ., если глуб. развёрт. < 2 x D.
Качественное эмульг. масло с миним. 40% минерального масла. Чистое масло рекоменд. для нерж. стали. Концентрация минимум 6–8%.
Фильтрация 30–50 мкм.
Объём – минимум 0,5 л/мин/мм диам. инструмента. (Пример: Развёртка 10, минимальный поток 5 л/мин).
Настроечное приспособление
Настроечн. приспособление для развёрток Precifix 11,750–60,500 мм.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установочное приспособление |
Подпружиненный центр |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
Обозначение
Установ. приспособление в сборе ………………SFPF-1
Комплектующие
Подпружиненный центр для головок Precifix ……SSCPF-2000
289

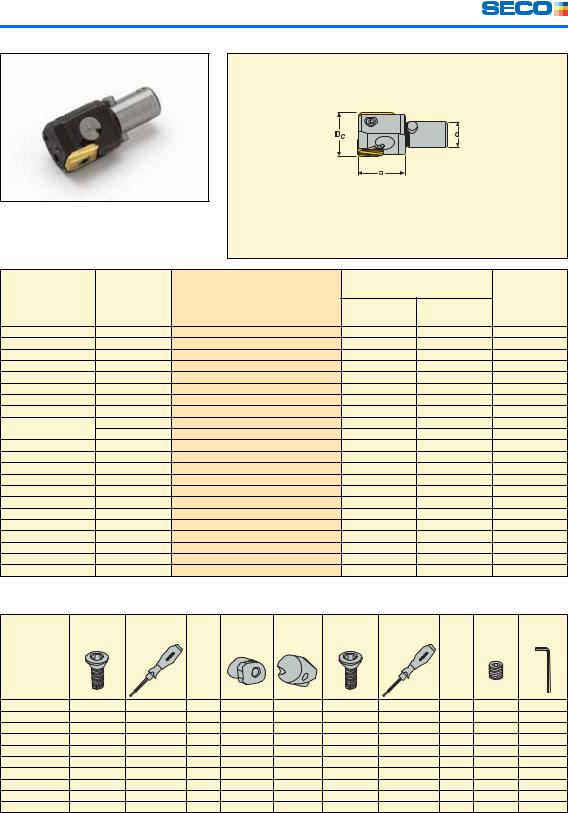

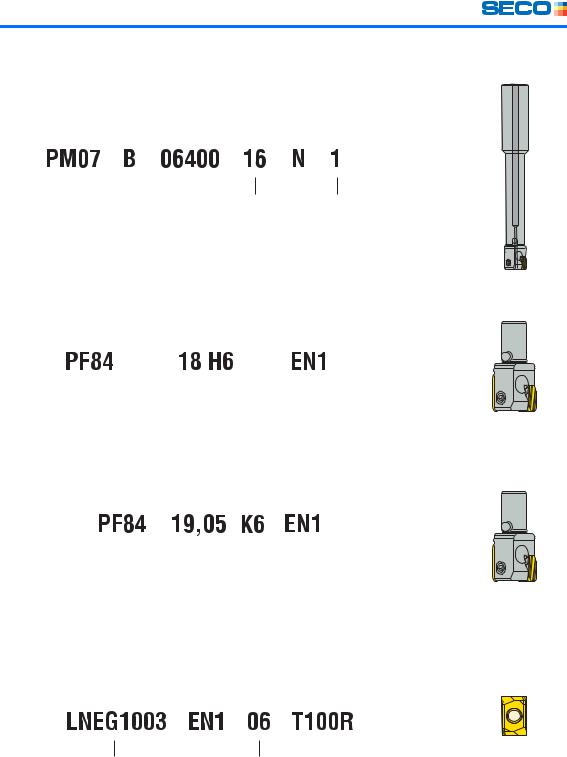

Precifix™ – Головки/Хвостовики
Головки для диаметров от 11,750 до 17,499
Полную программу режущих пластин см. на стр. 300.
Рекомендации по режимам резания см. на стр. 302.
|
|
|
|
|
|
|
Размеры в мм |
|
|
|
Диам. Dc |
|
|
|
|
|
|
|
|
|
Размер |
(мм) |
Размер сверла* |
Обозначение |
|
a |
|
d |
|
лезвия |
||
12 |
11,8/11,908 |
PF84-12H6-EN1 |
|
13 |
|
7 |
LNEG0702 |
|||
13 |
12,8/12,9 |
PF84-13H6-EN1 |
|
13 |
|
7 |
LNEG0702 |
|||
14 |
13,8/13,891 |
PF84-14H6-EN1 |
|
13 |
|
7 |
LNEG0702 |
|||
15 |
14,8/14,9 |
PF84-15H6-EN1 |
|
13 |
|
7 |
LNEG0702 |
|||
16 |
15,8/15,9 |
PF84-16H6-EN1 |
|
13 |
|
7 |
LNEG0702 |
|||
17 |
16,8/16,9 |
PF84-17H6-EN1 |
|
13 |
|
7 |
LNEG0702 |
|||
Промежут. диаметры |
|
|
|
|
|
|
|
|
|
|
11,750–17,499 |
|
– |
PF84-xx.xxx-EN1 |
|
13 |
|
7 |
LNEG0702 |
||
* Доп. информация какое сверло использ. и как использ. на стр. 12. |
|
|
|
|
|
|
||||
Комплектующие |
|
|
|
|
|
|
|
|
|
|
|
Винт крепл. |
Динамо- |
Велич. |
Цилиндр. |
Зажим |
Зажимной |
Динамо- |
Велич. |
Регулир. |
Ключ |
|
пластины |
метр. ключ** мом. |
картридж |
|
винт |
метр. ключ** |
мом. |
винт |
|
|
Для диам. |
|
|
|
|
|
|
|
|
|
|
(мм) |
|
|
|
|
|
|
|
|
|
|
11,750–17,499 C01805-T06P |
T00-06P05 |
0,5 Нм |
CARTCY4 |
CLW5 |
C02506-T07P |
T00-07P05 |
0,5 Нм |
SH3030P |
1,5 SMS795 |
|
** Заказывается отдельно.
При заказе промежуточных диаметров указывайте и допуск развертываемого отверстия. Пример заказа: PF84-12.700 ± 8 мм-EN1.
