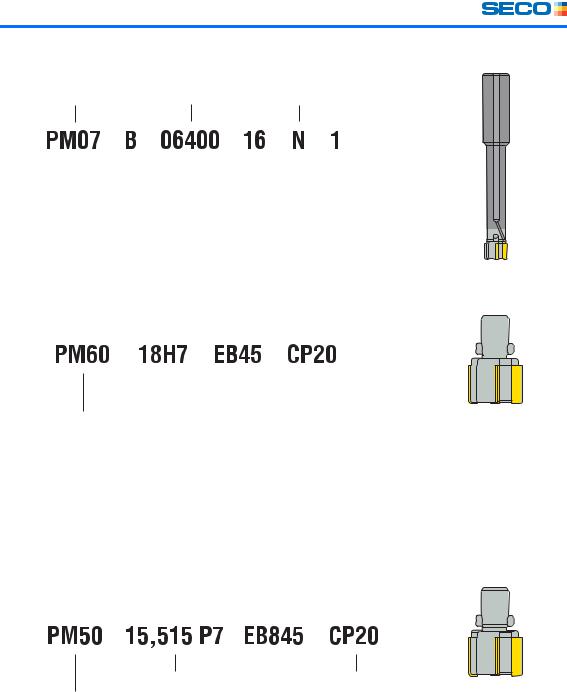

Precimaster – Обозначение

Обозначенияхвостовиков

Размер корпуса	Максимальная
Размер корпуса	глубина	Нейтральный
развёртки	развертывания	Нейтральный

Тип

развёртки

Диаметр

1: Цилиндрический

цилиндрическог

хвостовикпостандарту

о хвостовика

Германии DIN1835

PM07 = Стандартное решение разработанное для развёртывания сквозных отверстий. Сопло для СОЖ расположено за режущей головкой для смыва стружки вперёд.

PM07B = Для глухих отверстий. Сопло для СОЖ расположено перед режущей частью инструмента для вымывания стружки назад.

Примечание: Использовать PM08B держатели необходимо для PM20, PM25 и PM30 режущих головок.

Обозначениережущейголовки

Тип головки

Заходная геометрия

Диаметротверстияи	Сплав
допуск отверстия

PM50 = Стандартное решение разработанное для развёртывания сквозных отверстий. Сопло для СОЖ расположено за режущей головкой для смыва стружки вперёд.

PM55 = Для глухих отверстий. Сопло для СОЖ расположено перед режущей частью инструмента для вымывания стружки назад.

PM60 = Для сквозных отверстий. Левостороннее направление канавок способствует проталкиванию стружки вперёд.

См. Precimaster – Страницу выбора головки 181.

Обозначенияголовокпромежуточныхдиаметров.

Тип головки

Заходная геометрия

Диаметр и допуск	Сплав
обрабатываемого
отверстия

PM60 = Для сквозных отверстий. Левостороннее направление канавок способствует проталкиванию стружки вперёд.

См. Precimaster – Страницу выбора головки 181.

179

Precimaster – Настройка

Биение

Вращающийся инструмент

3,750 – 10

Макс.5 µm

Макс. биение - рекомедации см. табл.: Рекоменд.:

Гидропатрон, Термооправка или D-тип прецизион. цанга.

9,750 – 60,499

Макс.10 µm

Неподвижный инструмент

Используйте плавающий держатель Seco, см. стр. 240-248.

Плавающие держатели позволяют развёртке самоцентр. в обраб. отверстии.

Требования к СОЖ

Для обеспеч. макс. срока службы инструмента и качества обработки следует учитывать требования к СОЖ. Рекоменд. сквозная подача СОЖ в зону резания. Внешняя подача СОЖ может использ. при глубине обработки < 2 x D. Кач. раствор. масло сминимум 40% минер. масла. Для нерж. стали требуется чистое масло.

Концентр. минимум6–8% Фильтрация30–50 µm. Потокминимум0,5 л/мин/ммдиаметраинструмента. (Исключение: Развёртка10, минимальный поток 5 л/мин).

Измерение диаметра

Выставить на ноль микрометр перед измерением .

Важно! Развёртки Precimaster имеют различный шаг между зубьями. Измеряя диаметр, убедитесьчтоизмеряетемеждудвумястрогопротивоположнымизубьями(тажеориентация, что и ведущие штифты).

Используйте микрометр и измерительные плитки для настройки.

180

Precimaster – Выборголовки

Выберите тип режущей головки в соответствии с операцией и диаметром.

Деталь	Диаметр развёртывания	Диаметр развёртывания	Диаметр развёртывания

	3,750 – 10	9,750 – 38,499	38,500 – 60,499

Короткое сквозное	PM20	PM50	PM70
отверстие < 3 x D	PM20	PM50	PM70
отверстие < 3 x D

Глухое отверстие	PM25	PM55	PM75

Глухое и пересе-	PM25	PM55	PM75
кающееся отверстие	PM25	PM55	PM75
кающееся отверстие

Длинное сквозное	PM20	PM60	PM80
отверстие> 3 x D	PM20	PM60	PM80
отверстие> 3 x D

Пересекающееся	PM20	PM60	PM80
отверстие	PM20	PM60	PM80
отверстие

181

Precimaster – Выборгеометрии

Применения

EB45

•Стружкообразование+++

•Шероховатость+ (Ra 0.8 - 1.2)

•Универсальная

EB845

•Стружкообразование ++

•Шероховатость +++ (Ra 0.2 - 0.8)

EB25

•Скорость подачи+++

•Шероховатость ++ (Ra 0.4 - 0.8)

•Стружкообразование +

182

Precimaster – Сплавы

Сплавы

CP20	Покрытие
	Твёрдый сплав с универсальным покрытием подходящий для большинства материалов, кроме
	алюминия.
	TiN

		H15	Без покрытия
		H15	Без покрытия
			Прочный микрозернистый сплав для всех материалов.
			Подходит для самых чистых операций благодаря высокой остроте режущих кромок.


		CF	Кермет
			Износостойкий материал, оптимальный по сталям.

		C200R	Покрытый Кермет
			Износостойкий материал с покрытием, оптимальный по чугуну.

183

Precimaster – Головки/Хвостовики
Головкидляглухихисквозныхотверстий 3,75до10
Головки для сквозных отверстий (могут также использоваться для глухих отверстий:Глубина развёртывания Макс. 1 x D, Vcменьше на 50-80 %)
							Геометри		Сплавы
							я		Сплавы
	Размер					Размер	EB45 EB845 EB25	H15	CP20 CF	C200R
Головка	Диам. Dc (мм) сверла*	Обозначение	l1s dmm	l4	D5m	корпуса	EB45 EB845 EB25	H15	CP20 CF	C200R
PM20

	4	3,9	PM20-04H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [
	5	4,9	PM20-05H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [
	6	5,9	PM20-06H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [
	7	6,9	PM20-07H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [
	8	7,9	PM20-08H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [
	9	8,9	PM20-09H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [
	10	9,8/9,9	PM20-10H7-EB..	4	38	8	22	14,5	PM08B-XX	[ [ ] ] [

	Промежуточн
	ые диаметры

	3,75-10		PM20-XX-XXX-EB..	4	38	8	22	14,5	PM08B-XX	] ] ] ] ]






* Дополнительная информация по	применению свёрл см. на		стр. 13
Головки для глухих отверстий
PM25
	4	3,9	PM25-04H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[
	5	4,9	PM25-05H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[
	6	5,9	PM25-06H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[
	7	6,9	PM25-07H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[
	8	7,9	PM25-08H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[
	9	8,9	PM25-09H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[
	10	9,8/9,9	PM25-10H7-EB..	4	38	8	22	14,5	PM08B-XX	[	[	]	]	[

	Промежуточн
	ые диаметры

	3,75-10		PM25-XX-XX-EB..	4	38	8	22	14,5	PM08B-XX	]	]	]	]	]

[ = Стандартное изделие, ] = Стандартное изделие по заказу. Возможны изменения действующей цены и наличия на складе.

Примечание: При заказе развёрток Precimaster для промежуточных диаметров, пожалуйста укажите диаметр и допуски обрабатываемого отверстия.

184

Precimaster – Головки/Хвостовики

Хвостовикидляглухихисквозныхотверстий 3,75до10













•	Режимы резания см. стр. 196-197.
•	Выбор заходной геометрии EB45, EB845 или EB25 см.
	стр. 182.


				Максим.
				глубина				Размер в мм
				обработки				Размер в мм
	Диам. Dc (мм)	Головка	Материал	развёрткой	Обозначение	l2	l2by			l3s	lc	dmm
	Диам. Dc (мм)	Головка	держателя	мм	Обозначение	l2	l2by			l3s	lc	dmm

	3,750-10,000	PM20/PM25	Сталь	22	PM08B-03800-12N1	116	78		63		50	12
	3,750-10,000	PM20/PM25	Сталь	22	PM08B-03800-16N1	116	78		63		50	16
	3,750-10,000	PM20/PM25	Сталь	22	PM08B-03800-20N1	116	78		63		50	20
	3,750-10,000	PM20/PM25	Сталь	22	PM08B-08200-20N1	160	122		107		50	20
	3,750-10,000	PM20/PM25	Сталь	22	PM08B-14500-20N1	223	185		170		50	20
	3,750-10,000	PM20/PM25	Твёрдый сплав	22	PM08BHM-08200-20N1	160	122		107		50	20
	3,750-10,000	PM20/PM25	Твёрдый сплав	22	PM08BHM-14500-20N1	223	185		170		50	20

Комплектующие

	Для диам. (мм)	Ключ	Динамометр.	Сменное лезвие*	Зажимной момент	Зажимной набор*
			ключ*
Для хвостовика
PM08B(HM)-xxxxx-xxN1	3,750–10,000	2 SMS795	H00-2009	H00-2.0	0,9 Нм	PM08-CLKI

* Заказывается отдельно.

185

Precimaster – Головки/Хвостовики

Головкидлясквозныхотверстий 9,750 до38,499

Головки для сквозных отверстий (могут также использоваться для глухих отверстий: Глубина развёртывания Макс. 1 x D, Vc меньше на 50-80 %)

Геометри я Сплавы

Головка

Диам. Dc (мм)

Размер

Обозначение

Размер

EB45

EB845

EB25 H15

CP20

C200R

сверла*

корпуса

PM50

9,8/9,9

PM50-10H7-EB..

PM06-XX [

[

] ]

[

]

10,8/10,9

PM50-11H7-EB..

PM06-XX [

[

] ]

[

]

11,8/11,908

PM50-12H7-EB..

PM07-XX [

[

] ]

[

]

12,8/12,9

PM50-13H7-EB..

PM07-XX

[

] ]

[

]

13,8/13,891

PM50-14H7-EB..

PM07-XX

[

] ]

[

]

14,8/14,9

PM50-15H7-EB..

PM07-XX

[

] ]

[

]

15,8/15,9

PM50-16H7-EB..

PM08-XX

[

]

[

]

16,8/16,9

PM50-17H7-EB..

PM08-XX

[

]

[

]

17,8/17,9

PM50-18H7-EB..

PM08-XX

[

]

[

]

18,8/18,9

PM50-19H7-EB..

PM08-XX

[

]

[

]

19,8/19,9

PM50-20H7-EB..

PM08-XX

[

]

[

]

20,8/20,9

PM50-21H7-EB..

PM08-XX

[

]

[

]

21,8/21,9

PM50-22H7-EB..

PM11-XX

[

]

[

]

22,8/22,9

PM50-23H7-EB..

PM11-XX

[

]

[

]

23,813/23,9

PM50-24H7-EB..

PM11-XX

[

]

[

]

24,8/24,9

PM50-25H7-EB..

PM11-XX

[

]

[

]

25,8/25,9

PM50-26H7-EB..

PM11-XX

[

]

[

]

PM50-27H7-EB..

PM15-XX

[

]

[

]

PM50-28H7-EB..

PM15-XX

[

]

[

]

PM50-29H7-EB..

PM15-XX

[

]

[

]

PM50-30H7-EB..

PM15-XX

[

]

[

]

PM50-31H7-EB..

PM15-XX

[

]

[

]

PM50-32H7-EB..

PM15-XX

[

]

[

]

Промежуточн

ые диаметры

9,750-11,499

PM50-XX-XXX-EB..

PM06-XX ]

]

] ]

]

11,500-15,499

PM50-XX-XXX-EB..

PM07-XX ]

]

] ]

]

15,500-21,499

PM50-XX-XXX-EB..

PM08-XX ]

]

] ]

]

21,500-26,499

PM50-XX-XXX-EB..

PM11-XX

]

] ]

]

26,499-38,499

PM50-XX-XXX-EB..

PM15-XX

]

] ]

]

* Дополнительная информация по использованию свёрл см. на стр. 13

Пример заказа: PM50-16.515 P7-EB845 CP20

186

Precimaster – Головки/Хвостовики

Хвостовикидлясквозныхотверстий 9,750 до38,499















•	Режимы резания см. стр. 196-197.
•	Режимы резания см. стр. 196-197.
•	Выбор заходной геометрии EB45, EB845 или EB25 см.
	стр. 182.


							Максим.
							глубина							Размер в мм
							обработки							Размер в мм
	Диам. Dc (мм)	Головка		Материал		развёрткой		Обозначение				l2	l2by			l3s		lc		dmm
	Диам. Dc (мм)	Головка		держателя			мм	Обозначение				l2	l2by			l3s		lc		dmm

	9,750-11,499	PM50		Сталь		25		PM06-02800-12N1				75	66		28		45			12
	9,750-11,499	PM50		Сталь		54		PM06-05700-12N1				104	95		57		45			12
	9,750-11,499	PM50		Сталь		117		PM06-12000-12N1				167	158		120		45			12
	9,750-11,499	PM50		Тв. сплав		54		PM06HM-05700-12N1				104	95		57		45			12
	9,750-11,499	PM50		Тв. сплав		117		PM06HM-12000-12N1				167	158		120		45			12
	11,500-15,499	PM50		Сталь		30		PM07-03300-16N1				84	72		33		48			16
	11,500-15,499	PM50		Сталь		61		PM07-06400-16N1				115	103		64		48			16
	11,500-15,499	PM50		Сталь		117		PM07-12000-16N1				171	159		120		48			16
	11,500-15,499	PM50		Тв. сплав		61		PM07HM-06400-16N1				115	103		64		48			16
	11,500-15,499	PM50		Тв. сплав		117		PM07HM-12000-16N1				171	159		120		48			16
	15,500-21,499	PM50		Сталь		35		PM08-03800-20N1				91	78		38		50			20
	15,500-21,499	PM50		Сталь		79		PM08-08200-20N1				135	122		82		50			20
	15,500-21,499	PM50		Сталь		142		PM08-14500-20N1				198	185		145		50			20
	15,500-21,499	PM50		Тв. сплав		79		PM08HM-08200-20N1				135	122		82		50			20
	15,500-21,499	PM50		Тв. сплав		142		PM08HM-14500-20N1				198	185		145		50			20
	21,500-26,499	PM50		Сталь		45		PM11-04800-25N1				107	91		48		56			25
	21,500-26,499	PM50		Сталь		103		PM11-10600-25N1				165	149		106		56			25
	21,500-26,499	PM50		Сталь		167		PM11-17000-25N1				229	213		170		56			25
	21,500-26,499	PM50		Тв. сплав		103		PM11HM-10600-25N1				165	149		106		56			25
	21,500-26,499	PM50		Тв. сплав		167		PM11HM-17000-25N1				229	213		170		56			25
	26,500-38,499	PM50		Сталь		60		PM15-06300-25N1				121	101		63		56			25
	26,500-38,499	PM50		Сталь		124		PM15-12700-25N1				185	165		127		56			25
	26,500-38,499	PM50		Сталь		167		PM15-17000-25N1				229	209		170		56			25
	26,500-38,499	PM50		Тв. сплав		124		PM15HM-12700-25N1				185	165		127		56			25
	26,500-38,499	PM50		Тв. сплав		167		PM15HM-17000-25N1				229	209		170		56			25
Комплектующие
			Для диам. (мм)		Ключ				Динамометр.		Сменное лезвие*		Зажимной момент				Зажимной набор*
									ключ*
	Для хвостовика

	PM06(HM)-xxx00-12N1		9,750-11,499			1.5SMS795				H00-1505	H00-1.5			0,5 Нм					PM06-CLKI
	PM07(HM)-xxx00-16N1		11,500-15,499			1.5 SMS795				H00-1505	H00-1.5			0,5 Нм					PM07-CLKI
	PM08(HM)-xxx00-20N1		15,500-21,499				2SMS795			H00-2009	H00-2.0			0,9 Нм					PM08-CLKI
	PM11(HM)-xxx00-25N1		21,500-26,499			2.5 SMS795				H00-2512	H00-2.5			1,2 Нм					PM11-CLKI
	PM15(HM)-xxx00-25N1		26,500-38,499				3SMS795			H00-3020	H00-3.0			2,0 Нм					PM15-CLKI

*Заказывается отдельно.

187

Precimaster – Головки/Хвостовики

Головкидлясквозныхотверстий 9,750 до38,499

Головки для сквозных отверстий

Геометри

Сплавы

Диам. D

Размер

EB45

EB845

EB25

CP20

C200R

Головка

(мм) c

сверла*

Обозначение

корпуса

H15

PM60

9,8/9,9

PM60-10H7-EB45

PM06-XX

[

]

[

]

10,8/10,9

PM60-11H7-EB45

PM06-XX

[

]

[

]

11,8/11,908

PM60-12H7-EB45

PM07-XX

[

]

[

]

12,8/12,9

PM60-13H7-EB45

PM07-XX

[

]

[

]

13,8/13,891

PM60-14H7-EB45

PM07-XX

[

]

[

]

14,8/14,9

PM60-15H7-EB45

PM07-XX

[

]

[

]

15,8/15,9

PM60-16H7-EB45

PM08-XX

[

]

[

]

16,8/16,9

PM60-17H7-EB45

PM08-XX

[

]

[

]

17,8/17,9

PM60-18H7-EB45

PM08-XX

[

]

[

]

18,8/18,9

PM60-19H7-EB45

PM08-XX

[

]

[

]

19,8/19,9

PM60-20H7-EB45

PM08-XX

[

]

[

]

20,8/20,9

PM60-21H7-EB45

PM08-XX

[

]

[

]

21,8/21,9

PM60-22H7-EB45

PM11-XX

[

]

[

]

22,8/22,9

PM60-23H7-EB45

PM11-XX

[

]

[

]

23,813/23,9

PM60-24H7-EB45

PM11-XX

[

]

[

]

24,8/24,9

PM60-25H7-EB45

PM11-XX

[

]

[

]

25,8/25,9

PM60-26H7-EB45

PM11-XX

[

]

[

]

PM60-27H7-EB45

PM15-XX

[

]

[

]

PM60-28H7-EB45

PM15-XX

[

]

[

]

PM60-29H7-EB45

PM15-XX

[

]

[

]

PM60-30H7-EB45

PM15-XX

[

]

[

]

PM60-31H7-EB45

PM15-XX

[

]

[

]

PM60-32H7-EB45

PM15-XX

[

]

[

]

Промежуточн

ые диаметры

9,750-11,499

PM60-XX-XXX-XXXX

PM06-XX

]

11,500-15,499

PM60-XX-XXX-XXXX

PM07-XX

]

15,500-21,499

PM60-XX-XXX-XXXX

PM08-XX

]

21,500-26,499

PM60-XX-XXX-XXXX

PM11-XX

]

26,499-38,499

PM60-XX-XXX-XXXX

PM15-XX

]

* Дополнительная информация по использованию свёрл см. на стр. 13

Пример заказа: PM60-16.515 P7-EB45 CP20.

188

<<< < Предыдущая 7 8 9 10 11 12 13 14 15 16 17 1819 / 3619 20 21 22 23 24 25 26 27 28 29 30 31 > Следующая >>>

Соседние файлы в папке Каталоги seco

#
19.04.2015326.99 Кб1717.pdf
#
19.04.201532.24 Mб14frezy.pdf
#
19.04.201516.49 Mб16sverla.pdf
#
19.04.201533.98 Mб15tokar.pdf
#
19.04.201520.61 Mб12vspomog.pdf
#
19.04.201522.6 Mб36вспомогательный инструмент 2012.pdf
#
19.04.201523.61 Mб201обработка отверстий 2012.pdf
#
19.04.201525.39 Mб19точение 2012.pdf
