2.1 Опис службового призначення виробу, складального вузла та деталі, умов їх роботи. Агрегат компресорний поршневий

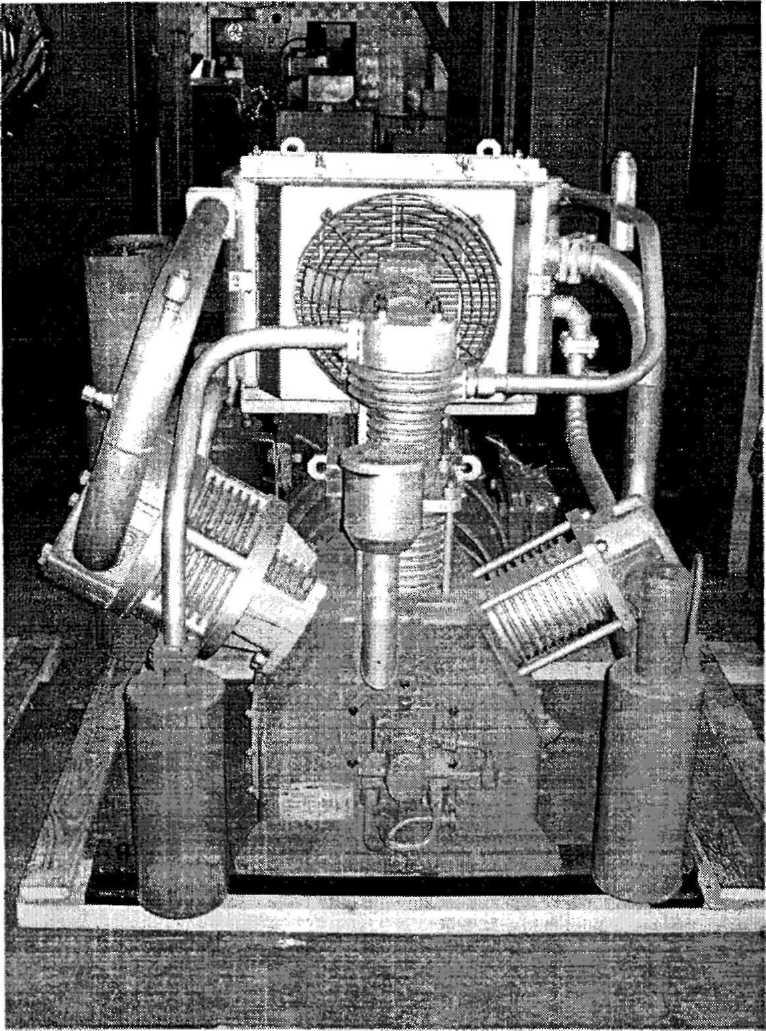

Рисунок 1 - Агрегат компресорний поршневий ВВ-50/8 М УЗ.
Установка компресорна ЗВШ 1,6-3 / 41 МЗ (див. рис.1) - це повітряна, поршнева, стаціонарна компресорна установка, яка призначена для отримання стисненого повітря тиском (до 2,94 МПа (30 кг/см2)), використовуваного:
- В технологічних лініях виготовлення (видування) ПЕТ тари;
- Для забезпечення високовольтних вимикачів на електростанціях і електропідстанціях;
- В технологічних лініях харчової промисловості;
- Для приводу виконавчих механізмів і пристроїв (КВП) у технологічних лініях різних виробництв.
Установка являє собою стаціонарну компресорну установку загального призначення, де в якості машини для стиснення повітря застосований поршневий компресор. В якості приводу компресора використовується асинхронний 3-х фазний електродвигун. Для відділення олії від повітря застосований масловіддільник, а для охолодження масла і стисненого повітря застосовується блок охолодження масла. Усі складові частини установки змонтовані на загальній рамі. Для зниження шуму, створюваного компресором, па раму встановлений контейнер з шумопоглинаючим матеріалом.
Технічні характеристики установки компресорної ЗВШ 1,6-3 / 41 М наведені в таблиці 1.
|
ЗВШ 1,6-3/41 М | |
|
Технічна характеристика |
Значення технічної характеристики |
|
Тип компресорної установки |
поршневая, стационарна, Ш-образная, трехступенчатая, трёхрядная, трёхцилиндровая |
|
Об'ємна продуктивність, наведена до початкових умов, м3/с |
0,05±0,0025 |
|
Тиск початкова, номінальний, МПа |
0,101 |
|
Тиск нагнітання, номінальне, над.,МПа: I ступені II ступені III ступені |
0,27±0,014 1, 12 + 0,056 4, 5 ±0,22 |
|
Температура повітря в нагнітальних патрубках, °С: I ступені II ступені III ступені |
190 190 190 |
|
Кінцева температура на виході (після охолоджувача ), °С |
60 |
|
Число ступенів стиснення |
3 |
|
Диаметри циліндрів, мм: I ступені II ступені III ступені |
260 130 72 |
|
Чісло циліндрів, шт.: I ступені II ступені III ступені |
1 1 1 |
|
Хід поршня, мм |
90 |
|
Частота обертання колінчастого вала установки, об / хв |
980±10 |
|
Потужність, споживана установкою при нормальній продуктивності і тиску з урахуванням приводу вентилятора, кВт |
35,4 |
|
Точка роси повітря на виході з установки, сдросселірованного до атмосферного тиску, °С |
-3 |
|
Кількість масла однієї заправки в картер компресора, кг |
17,0 |
|
Температура масла в картері установки компресорної, ° С |
95 |
|
Охлодження установки |
повітряне |
|
Режим роботи установки |
периодичний |
|
Габаритні розміри установки компресорной, мм: - дліна - ширина - висота |
1700 1200 1290 |
|
Маса |
1350 |
Циліндр
