§ 2.2. Простая петлевая (параллельная) обмотка

Простой петлевой обмоткой называется обмотка якоря, у которой концы секции присоединены к двум рядом лежащим коллекторным пластинам (рис. 2.4). Из определения простой петлевой обмотки следует, что .

Следующие друг за другом секции обмотки располагаются на расстоянии одного элементарного паза, и одному результирующему шагу соответствует шаг по коллектору, равный одному коллекторному делению. Поэтому результирующий и коллекторный шаги равны между собой, т.е.

.

Результирующий шаг у простой петлевой обмотки равен разности между первым и вторым частичными шагами: откуда

. (2.2)

Первый частичный шаг обмотки определяется по формуле (2.1)

Пример. Разберем схему простой петлевой обмотки со следующими данными: число полюсов машины ; число секций обмотки ;число пазов якоря ; число коллекторных пластин.

Определяем первый частичный шаг обмотки

.

Второй частичный шаг обмотки .

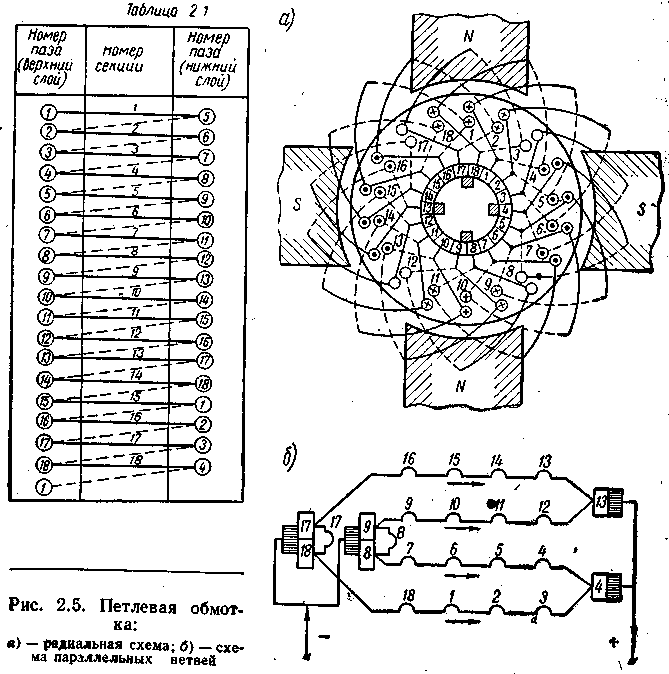

Для выполнения обмотки предварительно составляется таблица соединений секций якорной обмотки (табл. 2.1), в которой показывается порядокукладки активных сторон секций в элементарные пазы.

На рис. 2.5, а дан схематический разрез электрической машины, на котором показано соединение секций якорной обмотки. Такая схема называется радиальной. На ней активные стороны секций, уложенные в пазах якоря, обозначены кружками. Знаки в кружках показывают направление тока (плюс — от нас, точка — к нам). Соединения между проводниками со стороны задней лобовой части обмотки показаны штриховой линией. На рис. 2.5, б показано параллельное соединение ветвей обмотки.

Число параллельных ветвей в обмотке якоря обозначается 2а. У простой петлевой обмотки число параллельных ветвей всегда равно числу полюсов машины, т. е. 2а=2р.

Общий ток обмотки якоря равен сумме токов в параллельных ветвях.

Для наглядности схемы якорных обмоток обычно изображают в развернутом виде. Для этого обмотку мысленно развертывают на плоскости, сохраняя нумерацию элементарных пазов. При этом принято обозначать активные стороны секций, лежащие в верхней части паза, сплошными линиями, а активные стороны, лежащие в нижней части паза,— штриховыми линиями. Полюсы машины либо проектируются на чертеж в виде прямоугольников, либо показываются над схемой.

На рис. 2.6 показана развернутая схема разобранной выше простой петлевой обмотки (,). Обмотка правоходовая, т. е. шаги обмотки отсчитываются слева направо. Для удобства построения схемы пластины коллектора обозначены номерами от 1 до 18. Первым номером обозначена коллекторная пластина, к которой присоединяется начало первой секции. Пазы также нумеруются порядковыми номерами 1—18. Так как каждая секция состоит из двух активных сторон, то номер секции определяется номером паза, в котором лежит верхняя сторона секции. Порядок выполнения обмотки следующий. Начало первой секции присоединяют к первой коллекторной пластине. Затем одна сторона секции изображается в верхнем слое первого паза, а ее другая сторона относительно первого паза на четыре элементарных паза в соответствии с первым частичным шагом и укладывается в нижний слой элементарного паза 5. Конец первой секции соединяется с коллекторной пластиной 2, откуда берет начало вторая секция обмотки. Начальная сторона второй секции обмотки укладывается в верхний слой элементарного паза 2, а конечная сторона—в нижний слой элементарного паза 6; конец второй секции присоединяется к коллекторной пластине 3. Остальные секции укладываются в том же порядке. На схеме секции, замкнутые накоротко щетками показаны жирными линиями.
