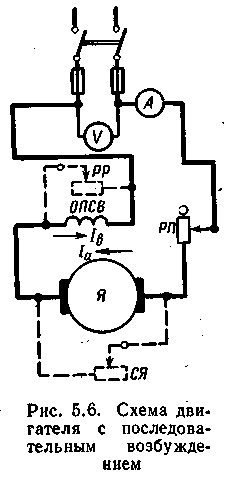

§ 5.6. Двигатели с последовательным возбуждением
У
двигателей с последовательным возбуждением
обмотка возбуждения включена
последовательно с обмоткой якоря (рис.
5.6) и через обмотку якоря и обмотку
возбуждения проходит один и тот же ток,
т. е.
.
Поэтому магнитный потокФ
двигателя с последовательным возбуждением
зависит от тока нагрузки.
Характеристика
двигателя
при
определяется
уравнением момента
.Однако
у двигателя последовательного возбуждения
при слабом насыщении стали магнитный
поток пропорционален току нагрузки
(
);
поэтому момент пропорционален квадрату
тока(
).Из
этого следует, что характеристика
в начальной части представляет собой
параболу. По мере увеличения нагрузки
наступает насыщение магнитной цепи и
характеристика моментаМ
становится
прямолинейной (рис. 5.7).
Магнитный поток ненасыщенной машины находится в прямой зависимости от тока нагрузки, и поэтому скорость вращения двигателя с последовательным возбуждением резко меняется в зависимости от нагрузки. Это видно из отношения
.
(5.8)
С увеличением нагрузки увеличивается магнитный поток и уменьшается скорость, поэтому скоростная характеристика этого двигателя имеет резко падающий вид. Однако при значительных нагрузках происходит насыщение стали машины, и поток становится почти постоянным. При этом скоростная характеристика приобретает прямолинейную форму.
При
уменьшении нагрузки будет уменьшаться
ток
и магнитный потокФ,
а следовательно, скорость вращения
будет расти.
При значительном уменьшении нагрузки двигатель может развить скорость, превышающую допустимые значения, что может привести к разрушению машины. Поэтому двигатели с последовательным возбуждением нельзя эксплуатировать при нагрузке менее 25% номинальной.
Механическая
характеристика
при
двигателя с последовательным возбуждением
имеет резко падающий вид, и поэтому
двигатель с последовательным возбуждением
работает устойчиво при любой нагрузке.
На рис. 5.8 показаны механические
характеристики:1
– естественная,
2
— при
номинальном напряжении и токе возбуждения
,3
— при
шунтировании обмотки якоря сопротивлением.
Регулирование скорости вращения двигателей с последовательным возбуждением возможно введением в цепь якоря сопротивлений, шунтированием обмотки якоря или шунтированием обмотки возбуждения двигателя.
Регулирование скорости вращения введением в цепь якоря добавочного сопротивления, по которому протекает весь ток якоря, сопровождается значительными потерями энергии на нагрев этого сопротивления. Поэтому регулирование скорости вращения этим способом применяется лишь в двигателях небольшой мощности.
Регулировать
скорость вращения изменением магнитного
потока можно двумя способами:
секционированием обмотки возбуждения
и шунтированием ее регулировочным
реостатом РР
(см.
рис. 5.6). При уменьшении сопротивления
этого реостата ток в обмотке возбуждения
уменьшается, так как увеличивается ток
в регулировочном реостате, а это приводит
к увеличению скорости вращения. При
шунтировании обмотки якоря сопротивлениемСЯ
увеличивается ток в обмотке возбуждения
,
что ведет к уменьшению скорости. Из-за
значительных потерь на нагрев сопротивленияСЯ
этот
способ регулирования неэкономичен и
применяется редко.
В судовых условиях двигатели с последовательным возбуждением применяются для привода шпилей и брашпилей, грузовых лебедок, подъемно-транспортных механизмов и др.
