Основные положения стандарта сопряжения е1
Передача информации в соответствии со стандартом Е1 базируется на определенной системе временного разделения последовательного битового потока для передачи служебной информации и данных. Основной фрейм стандарта Е1 имеет длину 256 бит и передается с частотой 8Кгц. Суммарная скорость передачи -2048Кбит\сек. Основной фрейм разделяется на 32 канальных временных интервала с номерами от 0 до 31. Длина каждого временного интервала составляет 8 бит, при этом старший разряд передается первым. Одному временному интервалу (тайм - слоту) соответствует скорость передачи 64 Кбит/с.

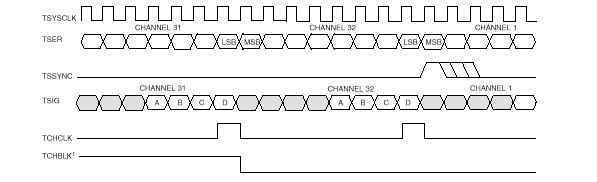

Рис. 9 Временные диграммы передатчика трансивера Е1
Нулевой временной интервал тракта Е1 отводится для синхронизации (синфазирования) основного фрейма и мультифрейма, если используется система синхронизации CRC-4, а также для передачи информации, связанной с техническим обслуживанием канала. Канал технического обслуживания используется для взаимодействия двух изделий Зелакс между собой, в частности, для удаленного управления и настройки параметров. Временной интервал 16 выделяется или для сигнализации, привязанной к каналам, (сигнализация типаCAS), или сигнальными разрядами ABCD, или сигнализации по общему каналу (ОКС =CCS= CommonChannelSignaling). Остальные 30 временных интервалов называются каналами и используются для передачи ИКМ разговорных или цифровых данных.
Синхронизация и синфазирование основного фрейма
Нулевой временной интервал каждого основного фрейма выделяется для кадровой синхронизации и мультикадрового фазирования. В позиции нулевого интервала поочередно передается или сигнал фреймовой синхронизации (FAS=FrameAlignment Signal), или сигнал нефреймовой синхронизации (NFAS=Non-FrameAlignmentSignal). СигналыFASиNFASпередаются поочередно в нулевых интервалах следующих друг за другом основных фреймов. Признаком типа сигнала в фрейме является состояние 2-го разряда данных в нулевом временном интервале(0=FASи 1=NFAS). Синхронизация и синфазирование основного фрейма начинается с поиска последовательности битов 0011011, которая присутствует в последних семи битах сигнала FAS. Следующие подряд 16 фреймов(кадров) образуют мультифрейм .Мультифрейм состоит из двух субмультифремов по 8 фреймов. Структура нулевых интервалов для 16 последовательных основных фреймов, образующих два субмультифрейма 1 и 2, показана в Таблице 1.
Таблица 1. Структура сигналов FASиNFAS
|
мульти- фрейм |
Тип |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |
0/FAS |
C1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
1 |
1/NFAS |
0 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
1 |
2/FAS |
C2 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
1 |
3/NFAS |
0 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
1 |
4/FAS |
C3 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
1 |
5/NFAS |
1 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
1 |
6/FAS |
C4 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
1 |
7/NFAS |
0 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
2 |
8/FAS |
C1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
2 |
9/NFAS |
1 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
2 |
10/FAS |
C2 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
2 |
11/NFAS |
1 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
2 |
12/FAS |
C3 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
2 |
13/NFAS |
E1 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
|
2 |
14/FAS |
C4 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
2 |
15/NFAS |
E2 |
1 |
ALM |
Sa4 |
Sa5 |
Sa6 |
Sa7 |
Sa8 |
Разряды 4- 8 сигнала NFAS (Sa4 - Sa8) являются так называемыми национальными битами, которые используются телефонными службами по своему усмотрению для технического обслуживания системы связи. Разряд 3 - бит тревожной сигнализации (ALM = Alarm)- используется для передачи на дальний конец тракта состояния синхронизации основного фрейма на ближнем конце. В позиции 1-го разряда NFAS байта может содержаться или сигнал мультифреймовой синхронизации системы CRC-4, или Е -бит, или же бит международного использования.
