Тема 3. Графические редакторы

Требования к студенту: уметь устанавливать параметры рисунка, пользоваться цветами и инструментами графического редактора, использовать средства редактирования рисунка, переходить к представлению рисунка в различных масштабах, сохранять рисунки в виде самостоятельного файла, редактировать сканированные изображения.

Графический редактор (процессор) – это программа, используемая для создания и редактирования готовых (сканированных) графических документов.

Рис. 3. Экран с созданием формы

Основные термины и понятия

Атрибуты рисунка– это высота, ширина рисунка (задается на выбор в сантиметрах, дюймах или пикселах), а также палитра (цветная или черно-белая).

Инструментрисования – это одна из возможностей создания или редактирования объекта графического документа. Панель инструментов программыPaintсодержит 16 различных инструментов – рисование произвольной линии, прямой линии, прямоугольника, эллипса, заливка контура, распылитель, надпись и др.

Масштабрисунка позволяет увеличивать или уменьшать на экране видимость графического рисунка Нормальное изображение можно увеличить в 2 раза, в 4, 6 или 8 раз, при выборе масштаба 800% на экран можно вывести сетку, один квадратик которой соответствует одному пикселу (точке) исходного рисунка.

Объект рисования– фигура или выделенная часть графического документа (точка, линия, эллипс, прямоугольник или многоугольник, произвольный замкнутый контур или фигура, текстовая надпись).

Операциейнад выделенной частью может быть зеркальное отражение (относительно вертикальной или горизонтальной линии), поворот на угол (90, 180, 270 градусов), растяжение или сжатие (100% - нормальное состояние, 200% - растяжение в 2 раза, 50% - сжатие в 2 раза и т.п.) как по горизонтали, так и по вертикали, наклон по горизонтали или вертикали (задается в градусах), а также обращение цвета.

Палитра– это набор цветов, которыми можно пользоваться при работе с графическим редактором. В стандартной палитре 28 цветов. Пользователь может создать собственную палитру.

Параметры цвета– это оттенок, контрастность, яркость (числовые значения от 0 до 240) иREG-составляющие компоненты.

Цвет объекта– один из цветов палитры, выбираемый для объекта рисования (выбирается из палитры левой кнопкой мыши).

Цвет фона– один из цветов палитры, выбираемый для закраски фона («стирания» ластиком, выбирается из палитры правой кнопкой мыши).

RGB-составляющиекомпонентыцвета (Red-Green-Blue, т.е. красный-зеленый-синий) принимают числовые значения от 0 до 255. Чем больше это значение, тем более насыщен цвет этой компонентой.

Лабораторная работа № 5а. Структурная юридическая схема

1.Открыть окно программы Paint.

2.На бумажном листе представить схему юридического объекта. Схема выбирается студентом самостоятельно. Ею может быть «Судебная система РФ», «Органы управления государством» и т.д.

3.Создать с помощью программы Paint графический документ с выбранной схемой. Образец возможной схемы представлен на рис. 4.

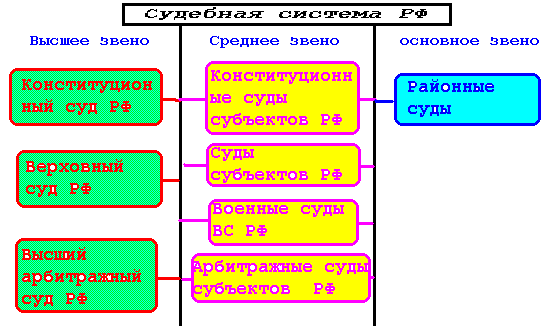

Рис.4. Структурная схема судов РФ

Сохранить графический документ в личной папке под именем СХЕМА.bmp.
