§ 4. Проекция силы на ось и плоскость.
Аналитический способ сложения сил

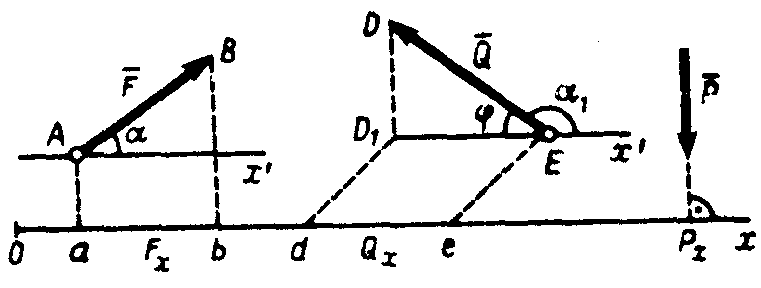

Проекцией силы на ось называется алгебраическая величина, равная произведению модуля силы на косинус угла между силой и положительным направлением оси ( рис. 11).
Fx = Fcos , Qx = Qcos1 = – Qcos , Px = 0. (4)
Рис. 11
Проекцией
силы
на плоскость Oxy называется вектор
,
заключенный между проекциями начала и
конца силы
на эту плоскость (рис. 12).
Рис. 12
В некоторых случаях для нахождения проекции силы на ось удобнее найти сначала ее проекцию на плоскость, в которой эта ось лежит, а затем найденную проекцию на плоскость спроектировать на данную ось (рис. 12):
Fx = Fxycos = Fcoscos , Fy = Fxysin = Fcossin . (5)
Силу
можно построить, если известны модуль
F этой силы, углы,
,
,
которые сила образует с координатными
осями и координаты x, y, z точки приложения.
Для решения задач механики удобнее задавать силу ее проекциями Fx = X , Fy = Y , Fz = Z на координатные оси. Зная проекции, можно определить модуль силы и углы, которые она образует с координатными осями по формулам
,
cos = X / F , cos = Y / F , cos = Z / F . (6)
Если
есть главный вектор системы сил
,
,
, …,
,
т.е.
,
то проекциями вектора
на оси координат будут:
,
,
Зная Rx, Ry, Rz, по формулам (6) находим модуль главного вектора и его направляющие косинусы:
,
cos = Rx / R , cos = Ry / R , cos = Rz / R . (7)
Формулы (7) позволяют решить задачу о сложении сил аналитически.
Для сил, расположенных в одной плоскости, соответствующие формулы принимают вид:
,
,
,
cos = Rx / R
, cos = Ry / R
. (8)
Если силы заданы их модулями и углами с осями, то для применения аналитического метода сложения надо предварительно вычислить проекции этих сил на координатные оси.
Задача 1. Найти сумму трех лежащих в одной плоскости сил (рис. 13, а ), если дано: F = 17,32 Н, T = 10 Н, P = 24 , = 300, = 600.
Решение
Вычисляем проекции заданных сил на координатные оси:
Fx = Fcos = 17,32·0,866 = 15 Н, Tx = – Tcos = – 10·0,5 = – 5 Н, Px = 0,
Fy = – Fsin = 17,32·0,5 = – 8,66 Н, Ty = – Tsin = 10·0,866 = 8,66 Н,
Py = – P = –24 Н.
Тогда по формулам (8)
Rx = 15 – 5 = 10 Н , Ry = – 8,66 + 8,66 – 24 = – 24 Н .
Следовательно
Н
; cos = 5 / 13
, cos = – 12 / 13
.
Окончательно R = 26 Н, = 67020, = 157020.
Для решения задачи геометрическим
методом выберем соответствующий масштаб
(например, в 1см – 10 Н) и построим
из сил
,
,
,
силовой многоугольник (рис. 13, б).
Его замыкающая ad определяет в данном
масштабе модуль и направление
.
Если, например, при измерении получим
ad ≈ 2,5 см, то R ≈ 25 Н с
погрешностью по отношению к точному
решению около 4 %.
Рис. 13
§5. Равновесие системы сходящихся сил
Для равновесия системы сходящихся сил необходимо и достаточно, чтобы равнодействующая, а следовательно, и главный вектор этих сил были равны нулю. Условия, которым при этом должны удовлетворять силы, можно выразить в геометрической или аналитической форме.
1. Геометрическое условие равновесия. Для равновесия системы сходящихся сил необходимо и достаточно, чтобы силовой многоугольник, построенный из этих сил, был замкнутым.
2. Аналитические условия равновесия. Модуль главного вектора системы сил определяется первой формулой (7):
.
Так как под корнем стоит сумма положительных слагаемых, то R обратится в нуль только тогда, когда одновременно Rx = 0, Ry = 0, Rz = 0, т.е. когда действующие на тело силы будут удовлетворять равенствам
,
,
.
(9)
Равенства (9) выражают условия равновесия в аналитической форме: для равновесия пространственной системы сходящихся сил необходимо и достаточно, чтобы суммы проекций этих сил на координатные оси были равны нулю.
Если сходящиеся силы лежат в одной плоскости, то они образуют плоскую систему сходящихся сил. В этом случае получим только два условия равновесия:
,
.
(10)
3. Теорема о трех силах. Если твердое тело находится в равновесии под действием трех непараллельных сил, лежащих в одной плоскости, то линии действия сил пересекаются в одной точке.
Для
доказательства теоремы сначала рассмотрим
две силы, например
и
.
Линии действия этих сил пересекаются
в некоторой точке А (рис. 14). Заменим
их равнодействующей
.
Тогда на тело будут действовать две
силы: сила
и сила
,
приложенная в какой-то точке В тела. Так
как тело находится в равновесии, то
согласно первой аксиоме, силы
и
направлены вдоль прямой АВ. Следовательно,
линия действия силы
тоже проходит через точку А, что и
требовалось доказать.
Пример.
Рассмотрим брус АВ, закрепленный в точке
А шарниром и опирающийся на выступ D
(рис. 15).На
этот брус действуют три силы: сила
тяжести
,
реакция
выступа и реакция
шарнира. Так как брус находится в
равновесии, то линии действия сил должны
пересекаться в одной точке. Линии
действия сил
и
известны и они пересекаются в точке К.
Следовательно, линия действия реакции
тоже должна пройти через точку К, т. е.
должна быть направлена вдоль прямой
АК.
Рис. 14 Рис. 15
Задача
2. Груз весом Р лежит на гладкой наклонной
плоскости с углом наклона
(рис. 16, а).
Определить значение горизонтальной
силы
,
которую надо приложить к грузу, чтобы
удержать его в равновесии, и найти, чему
при этом равна сила давления
груза на плоскость.
Решение.
Искомые силы действуют на разные тела:
сила
на груз, сила
–
на плоскость. Для решения задачи вместо
силы
будем искать реакцию плоскости
.
,
Q = N.
Тогда заданная сила
и искомые силы
и
будут действовать на одно и то же тело
на груз. Рассмотрим равновесие груза.
Геометрический
способ. При равновесии треугольник,
построенный из сил
,
и
,
должен быть замкнутым. Построение
треугольника начнем с заданной силы.
От произвольной точкиa
в выбранном масштабе откладываем силу
(рис. 16, б).
Через начало и конец этой силы проводим
прямые, параллельные направлениям сил
и
.
Точка пересечения этих прямых дает
третью вершинуc
замкнутого силового треугольника abc,
в котором стороны bc
и ac
равны в выбранном масштабе силам
и
.
Направление сил определяется правилом
стрелок: так как равнодействующая равна
нулю, то при обходе треугольника острия
стрелок нигде не должны встречаться в
одной точке. Модули искомых сил можно
найти из треугольникаabc
путем численного расчета (в этом случае
соблюдать масштаб при изображении сил
не надо). Замечая, что bac = 900,
abc =
получим F = Ptg ,
N = P / cos
(F / P = tg ,
P / N = cos).
Рис. 16
Аналитический способ. Так как система сходящихся сил является плоской, то для нее надо составить два условия равновесия (10)
,
.
Для
этого сначала проводим координатные
оси. Затем вычисляем проекции сил
,
и
на осиx
и y
и составляем уравнения, получим:
,
.
Решая эти уравнения, найдем:
,
.
