аппаратура для точного определения параметров орбиты DORIS, а на третьем КА была установлена попутная американская аппаратура POAM II для измерения количества
озона в атмосфере над полюсами Земли.
Примечательно, что при гарантийном сроке в 3 года КА SPOT 1 и -2 до сих пор эксплуатируются (первому из них более 16 лет, второму – более 12). Правда, из-за отказа записывающих устройств оба спутника могут передавать информацию только в режиме
реального времени [14].

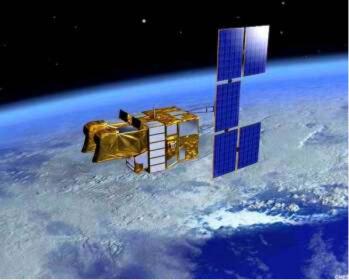

Рисунок 6 - КА SPOT 5
На КА SPOT 5 было достигнуто увеличение разрешения трех мультиспектральных
каналов (в видимом и ближнем инфракрасном диапазонах) до 10 м, а панхроматического
канала до 5 м. Изображения в этих каналах формируются двумя отдельными линейками ПЗС, которые вертикально и горизонтально сдвинуты на один полупиксель (2,5 м на местности) в фокальной плоскости. Финансирование создания КА SPOT 5 вели CNES, SSTC и SNSB. Кроме того, косвенно в создании спутника участвовали Италия и Испания. Они не финансировали проект, но разрабатывали ряд систем для европейской программы оптической разведки Helios 2, которые использовались и на КА SPOT 5.
Радиопозиционный допплеровский радиолокатор DORIS используется для
определения точных параметров орбиты КА по сигналам Сети наземных маяков IDS. В сеть входят около 60 радиомаяков в 30 странах мира на всех материках. Инициаторами
создания сети IDS стали CNES, Французский космический центр исследования геодезии GRGS и Французское агентство съемки из космоса и картографии IGN. С помощью DORIS
можно определять орбиту КА с точностью до 10–20 см при обработке информации на борту за 24-часовой цикл наблюдения и нескольких сантиметров при обработке данных
31
Геоинновационноеагентство «Иннотер»
на Земле. На SPOT 4 и 5 в составе DORIS имеется дополнительная навигационная система Diode, позволяющая вести измерения параметров орбиты в режиме реального
времени. На SPOT 4 точность измерений составляет 5 м по всем трем осям. Модернизированная версия ПО системы Diode, разработанная для КА SPOT 5, позволит достичь точности менее метра в реальном режиме времени.
9 сентября 2012 года инновационный КА SPOT-6 был выведен на солнечно-
синхронную орбиту индийской ракетой-носителем PSLV с космодрома имени Сатиша Дхавана на острове Шрихарикота. КА SPOT-6 обладает более высокими возможностями
по сравнению со своим предшественниками — космическими аппаратами SPOT 4 и SPOT 5 — он позволяет вести съемку Земли с разрешением до 1,5 м в панхроматическом
режиме и до 6 м в режиме многоспектральной съемки.
Spot-6 и 7 — два идентичных по характеристикам оптических КА ДЗЗ высокого
разрешения. Spot-7 планируется к запуску в 2014 году. Ширина полосы съемки SPOT 6,
как и аналогичного ему космического аппарата SPOT 7 составляет 60 км. Каждый из КА SPOT-6 и -7 способен ежедневно производить съемку до 3 млн.кв.км.
Космические аппараты представляют собой новое поколение серии Spot. Решение
об их создании было принято консорциумом EADS Astrium в 2009 году для обеспечения
продолжения высокодетальной съемки на годы вперед (плоть до 2023 года). Spot-6 и -7 заменят на орбите космические аппараты SPOT 4 и SPOT 5, запущенные в 1998 и 2002 гг. соответственно.
КА нового поколения SPOT совместно с КА группировки Pleiades образуют единую
систему. Четыре КА — Pleiades-1/2 и SPOT 6/7 — будут размещены в одной орбитальной
плоскости и равномерно разнесены по фазовому углу на 90° друг от друга. Это позволит коммерческим и государственным заказчикам получать съемку одной и той же территории два раза в день как в более широкой полосе с высоким разрешением с помощью спутников SPOT, так и в режиме детализированной съемки со сверхвысоким разрешением с помощью аппаратов Pleiades.
Система приема и обработки включает две главных станции в Тулузе (Франция) и
Кируне (Швеция). Эти станции могут получать телеметрические данные, зафиксированные на бортовых регистраторах или полученные непосредственно в
пределах их круга видимости, радиусом приблизительно 2500 км, центром которого они
являются. Кроме того, имеются 22 станции прямого получения , которые получают только телеметрические данные в пределах круга видимости. Каждая станция эффективно управляет собственной зоной видимости в соответствии со спутниковыми ресурсами, назначаемыми компанией SPOT Image.
32
Геоинновационноеагентство «Иннотер»
7 июля 1995 года был произведен 75-й запуск РН “Ариан”, которая успешно вывела полезную нагрузку в составе КА “Гелиос-1А” (Helios-1A). “Гелиос-1А” стал 100-м
спутником, выведенным на орбиту РН серии “Ариан” и третьим КА военного назначения, запущенным европейским носителем (первыми двумя были британские спутники военной связи “Скайнет-4В” и “Скайнет-4С” в 1988 и 1990 гг.) [17].
КА “Гелиос-1А” является первым спутником оптической разведки, изготовленным и
запущенным в Европе. Программа “Гелиос” начиналась как чисто французская и особенно стимулировалась опытом войны в Персидском заливе, когда французские
войска полностью зависели от США в части получения космической разведывательной информации. Впоследствии Франция обратилась к партнерам по ЕSА с предложением об
участии в ней. На это предложение откликнулись Италия и Испания, взявшие на себя соответственно 14 и 7 процентов финансирования работ по созданию КА “Гелиос-1”.
Головным разработчиком КА “Гелиос” была французская фирма “Matra” (к настоящему
времени объединившаяся с британской фирмой “Marconi Space” в международную группу
“Matra Marconi Space”).
КА массой 2537 кг конструктивно изготовлен на основе базового блока КА
дистанционного зондирования SPOT, разработанного фирмой “Aerospatiale”. Оптико-
электронная система, также разработанная “Aerospatiale”, обеспечивает максимальное разрешение на поверхности Земли до 1 метра. (Запущенные до сих пор КА SPOT-1..3 обеспечивают разрешение до 10 метров, правда, при несколько большей высоте рабочей орбиты). Помимо основных разработчиков, видное место в производственной кооперации
занимают фирмы “Thomson-CSF”, поставившая линейные сборки фотоприемников с
зарядовой связью с 4096 и 2048 элементами, “Sextant Avionic” (видеосистема), “Schlumberger Industries” (бортовые магнитофоны), SAGEM и SODERN (электроника).
Общее руководство программой “Гелиос” осуществляет Ракетно-космическое управление Генерального представительства по вооружению (Delegation General de I'Armament — DGA) Министерства обороны Франции, но ключевую роль в управлении аппаратом будет играть Национальный центр космических исследований (КНЕС).
Запросы на съемку от итальянского, испанского и французского командований будут поступать на французскую авиабазу Крейль. Там с участием военных представителей
Испании и Италии будет составляться интегрированная программа съемки (в которой
каждая сторона имеет право на долю, соответствующую ее доле финансирования проекта). Согласованная программа будет ежесуточно передаваться в центр КНЕС в Тулузе, осуществляющий управление “Гелиосом-1А”, и оттуда будет закладываться на борт аппарата. Получаемые же изображения будут передаваться на приемные станции,
33
Геоинновационноеагентство «Иннотер»
оборудованные в каждой стране-участнице. Французская приемная станция расположена в Кольмаре, вблизи границы с Германией и Швейцарией, итальянская — в Лечче, на юге
страны, испанская — в Маспаломасе, на Канарских островах. Кроме того, станция Западно-Европейского Союза в Торрехоне (Испания) будет также вести обработку изображений с “Гелиоса” для их использования странами ЗЕС.
Общая стоимость программы, включая изготовление двухКА и наземных станций в
трех странах, составляет 10 млрд. франков (2 млрд. $). В будущем предполагается создание усовершенствованного КА “Гелиос-2”, отличающегося более совершенной
оптической системой видимого диапазона и дополнительной системой наблюдения в инфракрасном диапазоне. Предусматривается изготовить два КА “Гелиос-2”, первый из
которых планировалось запустить в 2001 году, но был запущен 22 декабря 2004 года ракетой-носителем Ariane на орбиту высотой около 600 км. По мнению экспертов, запуск
Helios 2A свидетельствует о том, что Франция постепенно, но неуклонно смещает
акценты в своей военной политике с НАТО на Европейский Союз, избавляясь, в частности, от военно-технической зависимости. Основными областями, в которых европейские страны пока что фатально зависят от Америки, являются военно-
транспортная авиация, спутниковая разведка, глобальные навигационные системы, а
также авиационные системы разведки и целеуказания AWACS [17].
Европа находится только в самом начале длительного пути, который позволит в перспективе избавиться от зависимости в этих вопросах от НАТО. Тем не менее, активные действия в этом направлении уже предпринимаются. В ушедшем году Евросоюз
одобрил выделение $4 млрд. на закупку военно-транспортных самолетов концерна
Airbus. Такая же сумма выделена на разработку собственной европейской глобальной навигационной системы «Галилео».
Франция в настоящее время эксплуатирует два спутника Helios, позволяющих получать изображения поверхности Земли с разрешением около 1 метра. Такие снимки позволяют, к примеру, идентифицировать типы самолетов, стоящих на аэродроме. По данным французских военных источников, у нового спутника Helios 2A разрешение будет
более чем в четыре раза лучше. Полученные с его помощью снимки позволят уже не просто идентифицировать тип самолета, но и определить, что именно расположено у
него на внешней подвеске – ракеты или топливные баки. Наличие инфракрасного канала
позволит не только получать снимки ночью, но и установить, например, работает ли двигатель танка или нет.
Французский Helios 2A – лишь элемент разветвленной системы спутниковой разведки, создаваемой объединенной Европой. В скором будущем Германия начнет
