2.2.2. Зависимая подвеска.

С самого зарождения автомобилестроения до наших дней дожила зависимая подвеска. Но она становится историей - мосты, жестко связывающие колеса, ныне используют разве что на классических внедорожниках, таких как Nissan Patrol, Jeep или УАЗ. Еще реже на легковых автомобилях, например, на Волгах и классических Жигулях, но эти машины были разработаны около полувека назад. Минусы конструкции очевидны - перемещение одного колеса передается другому, следствием чего являются  резонансные колебания колёс в поперечной плоскости (эффект шимми), что вредит и комфорту, и управляемости. Выход один - надо «развязывать» правую и левую сторону.



2.2.3.Многорычажная подвеска.

В начале 1980-х инженеры фирмы Mercedes Benz вместо пары сдвоенных стали применять пять раздельных рычагов. Два из них удерживают колесо, а еще три задают ему необходимое положение в горизонтальной и вертикальной плоскостях. Многорычажная схема по сравнению с более простой на двойных поперечных рычагах - благо для компоновки узлов и агрегатов. Кроме того, играя размерами и формой рычагов, можно намного точнее задавать требуемые характеристики подвески. А благодаря так называемой эластокинематике подвеска обладает подруливающим эффектом в поворотах. Так делают, например, Форд-Фокус и Мазда-3. Мудреная архитектура, большое количество рычагов и шарниров увеличивают массу конструкции. Задняя многорычажная подвеска Форд-Фокус очень компактна. А ее подруливающий эффект – серьезный вклад в безопасность…

Рисунок 2.5Многорычажная подвеска.

2.2.4. Активная многорычажная подвеска разработана фирмой Continental.

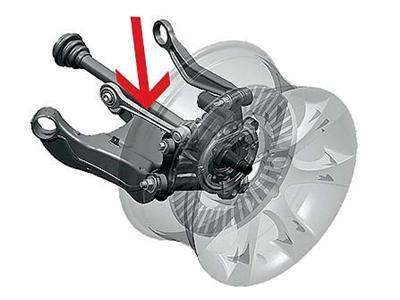

Рисунок 2.6активная многорычажная подвеска

Место одного из рычагов задней подвески БМВ занял электродвигатель с тягой (рис. 2.6, красная стрелка). По команде компьютера он немного доворачивает колесо, фактически   делая   заднюю ось управляемой. Предполагают, что новинка (через пару-тройку лет ее обещают ставить на серийные автомобили) будет сотрудничать с системой стабилизации и активным рулем. Трудно представить, что еще будет автоматизировано в автомобиле...
