13. Разработайте функциональную схему устройства ввода аналоговой информации. Используйте схему выборки-хранения для устранения динамической ошибки.

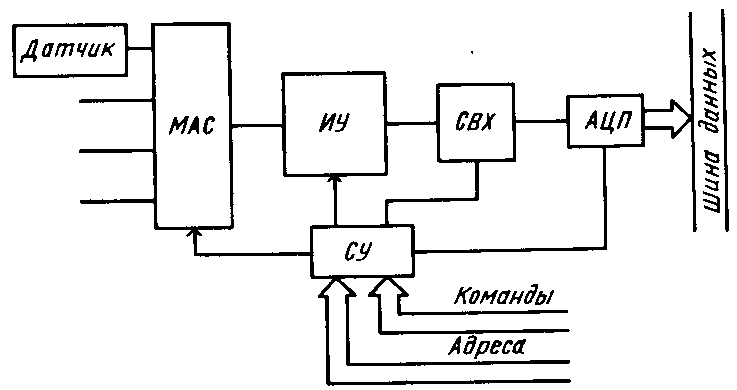

Устройство ввода аналоговых сигналов представля­ет в общем случае многоканальную подсистему сбора аналоговых данных с временным разделением измерительных каналов, реализуемым мульти­плексором аналоговых сигналов MAC. За счет такого решения снижается стоимость аппаратных средств, приходящаяся на один измерительный канал. Поскольку входная информация поступает от источников, сигналы которых могут заметно различаться как по скорости измерения, так и по динамическому диапазону, необходимы устройства, согласующие возможно­сти АЦП с характеристиками сигналов. Эту роль выполняют устройства выборки и хранения СВХ, а также измерительные усилители с программиру­емым коэффициентом усиления ИУ.

Схема выборки хранения:

Для запоми­нания изменяющихся аналоговых сигналов на время преобразования, коммутации и других операций в системах сбора информации ис­пользуют схемы выбор­ки — хранения (рис. 6, а), на котором Кл — ключ. Элементом памяти схемы выбор­ки -хранения являет­ся конденсатор С (0,1мкФ обычно), подключаемый на время выборки к ис­точнику сигнала. Основные параметры этого устройства: время выборки, апертурное время (интервал времени между подачей сигнала на хранение и момента завершения аналогово-цифрового преобразования) и максимальное время хранения

Характер разряда С (конденсатора):

14. Разработайте функциональную схему устройства вывода аналоговой информации. Используйте цап с матрицей r-2r.

Рациональным способом уменьшения количества номиналов резисторов является использование резистивной (лестничной) матрицы R —2R, изображенной на рис. 7,6. Выражение (1) реализуется схемой ЦАП при R_OC = 3R.

Практическую реализацию многоразрядных схем ЦАП рационально проводить на основе микросхем, содержа­щих основные блоки ЦАП в одном корпусе.

Плюс: высокая технологичная система, минус: ключей в два раза больше в отличии от ЦАП с двоично-взвешенным сопротивлением.

Режекторный фильтр (заградитель) – это электронный ключ, который фильтрует частоту дискретизации определенной полосы.

15. Организуйте опрос, нормализацию, фильтрацию и коррекцию динамической ошибки (схему выборки-хранения) 8-ми полупроводниковых датчиков температуры.

Схема выборки хранения:

Для запоми­нания изменяющихся аналоговых сигналов на время преобразования, коммутации и других операций в системах сбора информации ис­пользуют схемы выбор­ки — хранения (рис. 6, а), на котором Кл — ключ. Элементом памяти схемы выбор­ки -хранения являет­ся конденсатор С (0,1мкФ обычно), подключаемый на время выборки к ис­точнику сигнала. Основные параметры этого устройства: время выборки, апертурное время (интервал времени между подачей сигнала на хранение и момента завершения аналогово-цифрового преобразования) и максимальное время хранения

Характер разряда С (конденсатора):

16. Организуйте стабилизацию сигнала, нормализацию, гальваническую развязку и опрос 32-х индуктивных датчиков положения.

Система сбора и обработки данных выполняет функцию вывода информации на экран, ЭВМ высокого уровня, организации и хранения данных.
