5320-1108003-20 Установка управления подачей топлива - Fuel feed control installation

1

53205-1108010

1

Педаль управления подачей топлива

Fuel supply pedal

2

5320-1108040

1

Толкатель

Pusher

4

53205-1108025

1

Подпятник

Thrust bearing

5

5425-1108035

1

Уплотнитель рычага педали

Pedal lever seal

6

5425-1108039

1

Обойма уплотнителя

Seal holder

7

5320-1108143

2

Зажим тяги

Tie-rod clamp

8

5320-1108147

1

Палец тяги ручного останова двигателя

Pin of engine manual shutdown rod

9

740.1104336

2

Прокладка

Gasket

10

53205-1108033

1

Стержень педали

Pedal bar

11

5320-8109055

2

Прижим оболочки тяги

Clip of tie-rod shell

12

4502-8614027-10

1

Болт М10х1,25-6g

Bolt

15

1/03892/01

2

Винт М5-6gх8

Screw

16

1/03893/01

2

Винт М5-6gх10

Screw

17

1/33039/01

2

Винт М8-6gх30

Screw

18

1/76711/01

4

Винт самонарезающий типа АВ №10

Self-cutting screw

19

1/61023/11

2

Гайка М8-6H

Nut

20

1/21647/11

1

Гайка М10х1,25-6Н

Nut

21

1/05196/01

1

Шайба 8х17 плоская

Plate washer

22

1/05166/77

2

Шайба пружинная 8

Spring washer

23

1/07964/01

1

Шплинт 3х20

Cotter pin

24

1/07336/01

1

Шплинт 3х25

Cotter pin

25

870931

2

Кляммер крепления тяг

Tie-rod fastening cleat

-

54115-1108003

х

Управление подачей топлива

Fuel feed control

-

65116-1108003

х

Управление подачей топлива

Fuel feed control

1

54115-1108010

1

1

Педаль управления подачей топлива

Fuel supply control pedal

2

53205-1108018

1

1

Рычаг в сборе с втулками

Lever with bushings, assy

3

53205-1108020

1

1

Кронштейн

Bracket

4

54115-1108040

1

1

Толкатель

Pusher

5

5320-1108120-99

1

1

Тяга ручного управления подачей топлива

Fuel supply manual control rod

6

5425-1108130

1

1

Тяга ручного останова двигателя

Engine manual stud-down rod

8

53205-1108025

1

1

Подпятник

Thrust bearing

9

53205-1108033

1

1

Стержень педали

Pedal bar

10

5425-1108035

1

1

Уплотнитель рычага педали

Pedal lever sealing

11

5425-1108039

1

1

Обойма уплотнителя

Seal holder

12

5320-1108143

2

2

Зажим тяги

Tie-rod clamp

13

5320-1108147

2

2

Палец тяги ручного останова

Engine manual shutdown rod pin

14

53205-1108231

2

2

Колпачок

Cap

15

53205-1108310

2

Кронштейн

Bracket

16

65116-1108310

2

Кронштейн

Bracket

18

53205-1108311

1

1

Поводок

Arm

19

4502-8614027-10

1

1

Болт М10х1,25-6gх35

Bolt

20

5425-1108305

1

1

Кронштейн привода ручного управления регулятором

Manual control governor drive bracket

21

260034

1

1

Палец 8х25

Pin

23

1/60432/21

2

2

Болт М8-6gх16

Bolt

25

1/03892/01

2

2

Винт М5-6gх8

Screw

26

1/32762/01

4

2

Винт М6-6gх16

Screw

27

1/33039/01

2

2

Винт М6-6gх30

Screw

28

1/76711/01

4

4

Винт самонарезающий типа АВ N10

Self-cutting screw

30

1/58962/11

4

Гайка М6-6Н

Nut

32

1/61023/11

1

1

Гайка низкая М8-6Н

Thin nut

33

1/07913/11

2

2

Гайка низкая М14х1,5-6Н

Thin nut

34

1/21647/11

1

1

Гайка М10х1.25-6Н

Nut

35

1/05194/01

4

6

Шайба плоская 6х12

Plate washer

36

1/05196/01

4

4

Шайба плоская 8х17

Plate washer

37

1/05164/77

4

2

Шайба пружинная 6

Spring washer

38

1/05166/77

3

3

Шайба пружинная 8

Spring washer

39

1/05171/77

2

2

Шайба пружинная 14

Spring washer

40

1/07342/01

4

4

Шплинт 2х15

Cotter pin

41

1/07964/01

4

4

Шплинт 3х20

Cotter pin

42

1/07336/01

1

1

Шплинт 3х25

Cotter pin

-

6520-1108003-20

х

Управление подачей топлива

Fuel feed control installation

-

54115-1108003-10

х

Управление подачей топлива

Fuel feed control installation

1

54115-1108010

1

1

Педаль управления подачей топлива

Fuel supply control pedal

2

6520-1108040

1

Толкатель

Pusher

2

54115-1108040-10

1

Толкатель (см. 54115-1108040)

Pusher

3

5320-1108120-99

1

1

Тяга ручного управления подачей топлива

Fuel feed manual control rod

4

53205-1108020

1

1

Кронштейн

Bracket

5

6520-1108130

1

1

Тяга ручного останова двигателя

Engine manual stud-down rod

6

53205-1108018

1

1

Рычаг со втулками

Lever with bushings

8

53205-1108025

1

1

Подпятник

Thrust bearing

9

53205-1108033

1

1

Стержень педали

Pedal bar

10

5425-1108035

1

1

Уплотнитель рычага педали

Pedal lever sealing

11

5425-1108039

1

1

Обойма уплотнителя

Seal holder

12

6520-1108068

1

1

Пружина тяги управления подачей топлива

Fuel feed manual control rod spring

15

6520-1108107

1

1

Скоба

Clamp

16

5320-1108143

2

2

Зажим тяги

Tie-rod clamp

17

5320-1108147

1

1

Палец тяги ручного останова двигателя

Engine manual shutdown rod pin

19

53205-1108231

1

1

Колпачок

Cap

20

53205-1108310

2

2

Кронштейн

Brasket

21

53205-1108311

1

1

Поводок

Dog

24

4502-8614027-10

1

1

Болт М10х1,25-6gх35

Bolt

27

1/09021/21

2

2

Болт М6-6gх14

Bolt

28

1/60432/21

2

2

Болт М8-6gх16

Bolt

30

1/03892/01

2

2

Винт М5-6gх8

Screw

31

1/32762/01

4

4

Винт М6-6gх16

Screw

32

1/33039/01

2

2

Винт М8-6gх30

Screw

33

1/76711/01

4

4

Винт самонарезающий типа АВ №10х12,7

Self-cutting screw

35

1/58962/11

4

4

Гайка М6-6Н

Nut

36

1/61023/11

1

1

Гайка низкая М8-6Н

Thin nut

37

1/21647/11

1

1

Гайка М10х1,25-6Н

Nut

38

1/07913/11

1

1

Гайка низкая М14х1,5-6Н

Thin nut

40

1/05164/77

6

6

Шайба пружинная 6

Spring washer

41

1/05166/77

3

3

Шайба пружинная 8

Spring washer

43

1/05171/77

1

1

Шайба пружинная 14

Spring washer

44

1/05194/01

5

5

Шайба плоская 6х12

Plate washer

45

1/05196/01

2

2

Шайба плоская 8х17

Plate washer

47

1/07342/01

5

5

Шплинт 2х15

Cotter pin

48

1/07964/01

2

2

Шплинт 3х20

Cotter pin

49

1/07336/01

2

2

Шплинт 3х25

Cotter pin

51

260034

1

1

Палец 8х25

Pin

52

853925

1

1

Скоба

Clamp

1

53205-1108017

1

Рычаг

Lever

2

53205-1108019

1

Втулка

Bushing

3

740.1108040

1

Втулка

Bushing

1

5320-1108041

1

Толкатель передний

Front pusher

2

5320-1108054

2

Наконечник

End piece

3

5320-1108044

1

Толкатель задний

Rear pusher

4

5320-1108046

1

Колпачок уплотнительный

Sealing cap

5

1/61008/11

2

Гайка М8

Nut

-

54115-1108040

x

Толкатель

Pusher

-

54115-1108040-10

х

Толкатель (для ТНВД фирмы BOSCH)

Pusher

1

54115-1108041

1

Толкатель передний

Front pusher

1

6520-1108041

1

Толкатель передний

Front pusher

2

5320-1108054

1

1

Наконечник

Tip

3

6520-1108044

1

1

Толкатель передний

Front pusher

4

5320-1108046

1

1

Колпачок уплотнительный

Sealing cap

5

1/61008/11

2

2

Гайка М8-6Н

Nut

6

863400

1

1

Вилка

Fork

1

5320-1108056

1

Обойма

Holder

2

5320-1108059

1

Вкладыш

Insert

3

5320-1108061

1

Палец шаровой

Ball pin

1

5320-1108125-11

1

Ручка тяги

Rod handle

2

5320-1108107-10

1

Трубка

Pipe

3

5320-1108128-10

1

Тяга ручного управления подачей топлива

Fuel feed manual control rod

4

5320-1108129

1

Оболочка

Sheath

6

1/06107/10

1

Штифт 1,5х10 табл. ВАЗ 12206

Pin

7

-

*

ЛИТОЛ-24 ГОСТ 21150-87

1

5320-1108125-12

1

Ручка тяги

Rod handle

2

5425-1108129

1

Оболочка

Sheath

3

5425-1108107

1

Трубка

Pipe

4

5320-1108128-99

1

Тяга

Rod

5

5320-1108219-20

1

Муфта тяги ручного управления подачей топлива

Fuel feed manual control rod coupling

6

5425-1108224

1

Наконечник

Tip

8

1/07913/11

1

Гайка низкая М14х1,5-6Н

Thin nut

9

1/26058/71(*)

1

Шайба зубчатая 14

Toothed washer

10

1/05171/77(*)

1

Шайба пружиная 14

Spring washer

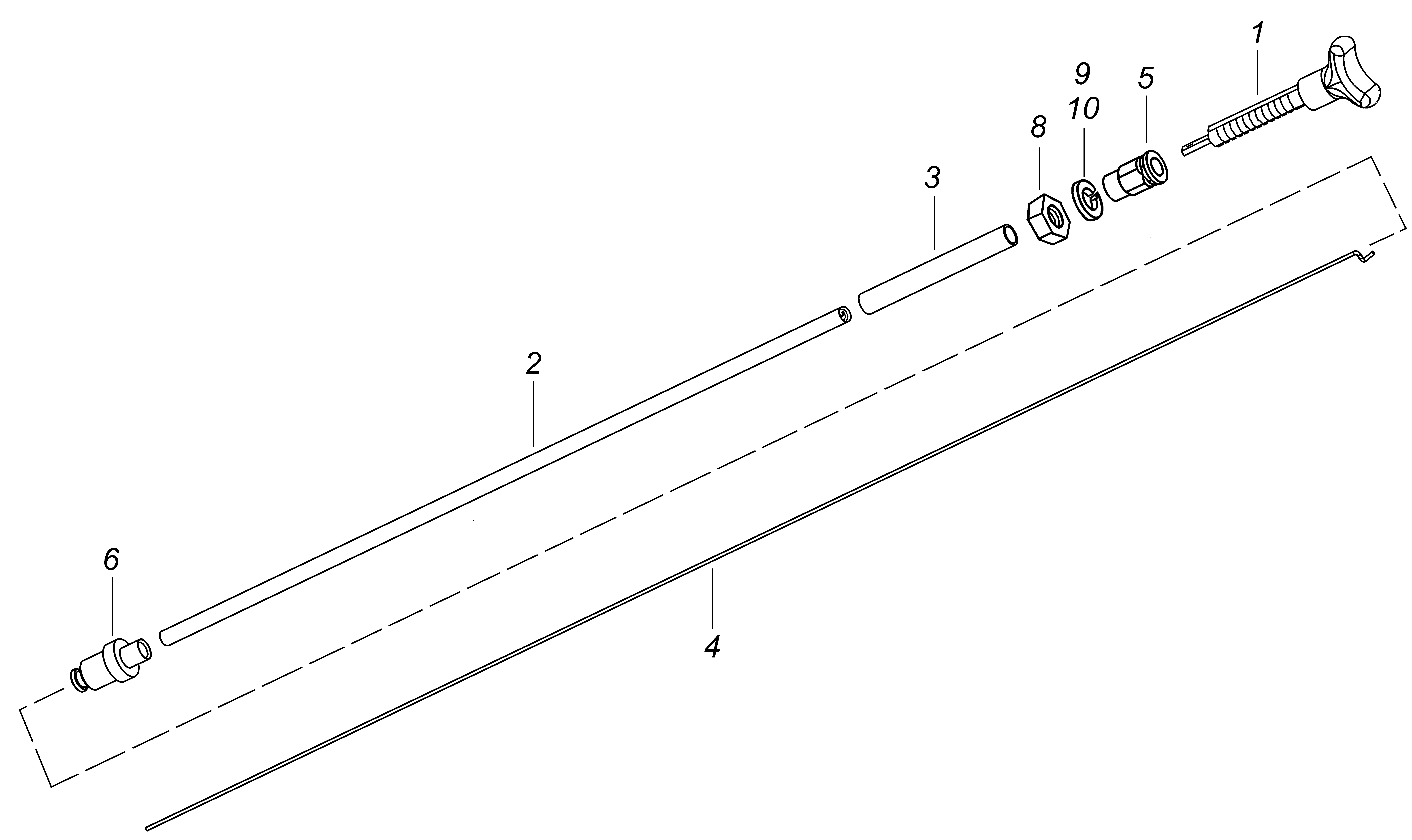

1

5320-1108110

1

Трубка тяги с муфтой

Rod pipe with coupling

2

5320-1108139-10

1

Ручка тяги со стержнем

Rod pipe with bar

4

5320-1108137

1

Оболочка тяги ручного оcтанова двигателя

Engine manual shut-down rod sheath

5

5320-1108131-10

1

Тяга ручного управления останова двигателя

Engine manual shut-down rod

6

ЛИТОЛ-24 ГОСТ 21150-87

1

5425-1108137

1

Оболочка

Sheath

2

5425-1108139

1

Ручка тяги

Rod handle

3

5425-1108107

1

Трубка

Pipe

4

5425-1108131

1

Тяга

Rod

5

5425-1108149

1

Втулка

Bushing

6

5320-1108219-20

1

Муфта тяги ручного управления подачей топлива

Fuel feed manual control rod coupling

7

5425-1108224

1

Наконечник

Tip

9

1/07913/11

1

Гайка М14х1,5-6Н низкая

Thin nut

10

1/26058/71

1

Шайба зубчатая 14

Toothed washer

1

65115-1109003-40

1

Установка воздухозаборника

Multiclone air inlet installation

2

53205-1109365

3

Хомут

Сlamp

3

53205-1109355-01(*)

1

Упор верхний

Upper stop

5

54112-1109433

1

Хомут крепления фильтра

Filter fastening clamp

7

7405-1109510

1

Фильтр воздушный

Air filter assy

11

53205-1109250

1

Уплотнитель

Gasket

13

53205-1109355(*)

1

Упор верхний

Upper stop

15

53205-1109359

1

Пружина распорная

Pressure spring

17

53205-1109375

1

Шланг угловой

Angular hose

19

54105-1109419

1

Упор пружины

Spring thrust

21

53205-1109525

1

Каркас

Frame

23

1/59709/21

1

Болт М10х1,25-6gх35

Bolt

25

1/26469/01

1

Шайба плоская 12х28

Washer

1

5320-1109355-01(*)

1

Упор верхний

Upper stop

2

53205-1109365

3

Хомут воздухозаборника

Air intake clip

3

65115-1109003

1

Воздухозаборник (см. 53205-1109003)

Air intake

4

54112-1109433

2

Хомут крепления фильтра

Filter fastening clip

5

7405.1109510

1

Фильтр воздушный

Air filter

6

53208-3814001

1

Установка индикатора ИЗВ-700 (см.4310-3814001)

9

53205-1109250

1

Уплотнитель

Gasket

10

53205-1109355(*)

1

Упор верхний

Upper stop

11

53205-1109359

1

Пружина распорная

Pressure spring

12

53205-1109375

1

Шланг угловой

Angular hose

13

54105-1109419

1

Упор пружины

Spring stop

14

53205-1109525

1

Каркас

Frame

18

1/59709/21

2

Болт М10х1,25-6gх35 табл. ВАЗ 10312

Bolt

19

1/26469/01

2

Шайба плоская 12х28 табл. ВАЗ 10172

Flat washer

1

65115-1109003-30

1

Установка воздухоосистителя мультициклонного (см. 6520-1109003-10)

Multiclone air inlet installation

2

53205-1109365

3

Хомут воздухопровода

Air pipe сlamp

3

53205-1109355-01

1

Упор верхний

Upper stop

5

54112-1109433

1

Хомут крепления фильтра

Filter fastening clamp

7

7405.1109510-01(*)

1

Фильтр воздушный

Air filter

11

53205-1109250

1

Уплотнитель

Gasket

15

53205-1109359

1

Пружина распорная

Pressure spring

17

53205-1109375

1

Шланг угловой

Angular hose

19

54105-1109419

1

Упор пружины

Spring thrust

23

1/59709/21

1

Болт М10х1,25-6gх35

табл. ВАЗ 10312

Bolt

25

1/26469/01

1

Шайба плоская 12х28

табл. ВАЗ 10172

Washer

27

45104110951010(*)

1

Фильтр воздушный ФВ721.1109510-10

Air filter

1

65115-1109 005-30

1

Воздухозаборник с кронштейном

Multiclone air inlet with bracket

2

6520-1109 118

1

Упор

Stop

3

65115-1109 432

1

Кронштейн переходный

Adapting bracket

5

6520-1109 120-10

1

Зацеп

Catch

7

5320-1109 399

2

Амортизатор

Shock absorber

10

1/60438/21

4

Болт М8-6gх20

Bolt

12

1/59703/21

2

Болт М10х1,25-6gх16

Bolt

14

1/59707/21

4

Болт М10х1,25-6gх25

Bolt

20

1/05166/77

4

Шайба пружинная 8

Spring washer

21

1/26014/73

4

Шайба волнистая 10

Wave washer

22

1/26443/01

2

Шайба плоская 10x35

Flat washer

-

6520-1109003-10

х

Установка воздухоочистителя мультициклонного

Multiclone air inlet installation

-

65115-1109003-30

х

Установка воздухоочистителя мультициклонного

Multiclone air inlet installation

1

6520-1109005

1

1

Воздухоочиститель с кронштейнами

Multiclone air inlet with brackets

2

6520-1109118(*)

2

2

Упор

Stop

4

6520-1109410

1

1

Труба воздухозаборника

Air intake pipe

5

65115-1109432

1

Кронштейн переходный

Adapter bracket

8

6520-1109120-10

4

4

Зацеп

Catch

12

5320-1109399

4

2

Амортизатор

Shock absorber

13

5320-1109401

2

Втулка

Bushing

14

6520-1109432

1

Кронштейн переходный

Adapter bracket

15

5460-1109438

1

Зацеп

Catch

16

6520-1109436

1

Кронштейн

Bracket

18

1/60434/21

10

8

Болт М8-6gх20 табл.ВАЗ10312

Bolt

19

1/59703/21

2

2

Болт М10х1,25-6gх16 табл.ВАЗ10312

Bolt

20

1/59707/21

2

Болт М10х1,25-6gх25 табл.ВАЗ10312

Bolt

21

1/13069/21

2

Болт М10х1,25-6gх30 табл.ВАЗ10312

Bolt

25

1/21647/11

2

Гайка М10х1,25-6Н табл.ВАЗ10112

Nut

26

1/26443/01

2

Шайба плоская 10х35 табл.ВАЗ10172

Plate washer

27

1/05166/77

10

8

Шайба пружинная 8 табл.ВАЗ10188

Spring washer

28

1/26014/73

2

4

Шайба волнистая 10 табл.ВАЗ10188

Wave washer

Обозначение

Designation

Рис.

Fig.

6520-1109003-10

1

65115-1109003-30

2

1

65115-1109 400-20

1

Воздухозаборник

Multiclone air inlet

2

65115-1109 130-30

1

Стойка

Strut

3

6520-1109 382

2

Амортизатор

Shock absorber

4

5320-1109 399

4

Амортизатор

Shock absorber

5

5320-1109 401

2

Втулка

Bushing

8

1/13069/21

2

Болт М10х1,25-6gх30

Bolt

10

1/26443/01

4

Шайба плоская 10x35

Flat washer

-

7405.1109510

x

-

-

-

Фильтр воздушный

Air filter

-

7405.1109510-01

-

x

-

-

Фильтр воздушный

Air filter

-

7405.1109510-02

-

-

x

-

Фильтр воздушный

Air filter

-

7405.1109510-03

-

-

-

x

Фильтр воздушный

Air filter

1

7405.1109515

1

-

-

-

Корпус

Body

1

7405.1109515-01

-

1

-

-

Корпус

Body

1

7405.1109515-02

-

-

1

-

Корпус

Body

1

7405.1109515-03

-

-

-

1

Корпус

Body

2

7405.1109557

1

1

1

1

Элемент фильтрующий с предочистителем

Filter element

4

7405.1109580(*)

1

1

1

1

Крышка фильтра

Filter cover

5

740.1109580-02(*)

1

1

1

1

Крышка фильтра

Filter cover

6

7405.1109554

1

-

1

-

Завихритель

Swirler

8

7405.1109592

2

2

-

-

Заглушка

Plug

9

740.1109592(**)

-

-

1

1

Заглушка

Plug

10

740.1109592-02(**)

-

-

1

1

Заглушка

Plug

12

1/25745/11(***)

1

1

1

1

Гайка М10х1,25-Н

Nut

13

251646(***)

1

1

1

1

Гайка М10х1,25-6Н

Nut

14

ЦРКЯ02608.00000(***)

1

1

1

1

Гайка самостопорящаяся

Nut

16

1/26443/01(****)

1

1

1

1

Шайба плоская 10х35

Plate washer

17

10.01.05(****)

1

1

1

1

Шайба

Washer

1

740.1108038

1

Кронштейн вала привода управления регулятором

Bracket of governor control shaft

2

740.1108050

1

Тяга привода управления регулятором

Governor control rod

3

740.1108045-20

1

Вал привода управления регулятором

Governor control shaft

4

740.1108072

2

Рычаг привода управления регулятором

Governor control lever

5

740.1108305

1

Кронштейн привода ручного управления регулятором

Bracket of manual governor control

6

1/09026/21

2

Болт М6х25

Bolt

7

1/05164/73

2

Шайба пружинная 6

Spring washer

8

1/60436/21

2

Болт М8-6gх25

Bolt

9

1/05166/73

2

Шайба пружинная 8

Spring washer

10

870635

2

Шайба

Washer

11

870803

2

Шпонка сегментная 3х5

Woodruff key

2

740.51-1108050

1

Тяга привода управления регулятором

Governor control drive rod

6

740.51-1108045

1

Вал привода управления регулятором

Control drive shaft

8

740.1108048-10

1

Втулка дистанционная

Distance sleeve

10

740.1108072

2

Рычаг привода управления регулятором

Governor control drive lever

12

740.51-1108075

1

Рычаг

Lever

13

1/09026/21

2

Болт М6-6gх25

Bolt

15

1/60434/21

2

Болт М8-6gх20

Bolt

18

1/61008/11

1

Гайка М8-6Н

Nut

21

1/05196/01

1

Шайба плоская 8х17

Flat washer

23

1/05164/73

2

Шайба пружинная 6

Spring washer

25

1/05166/73

2

Шайба пружинная 8

Spring washer

30

870635

2

Шайба 12х21

Washer

33

870803

2

Шпонка 3х5

Key

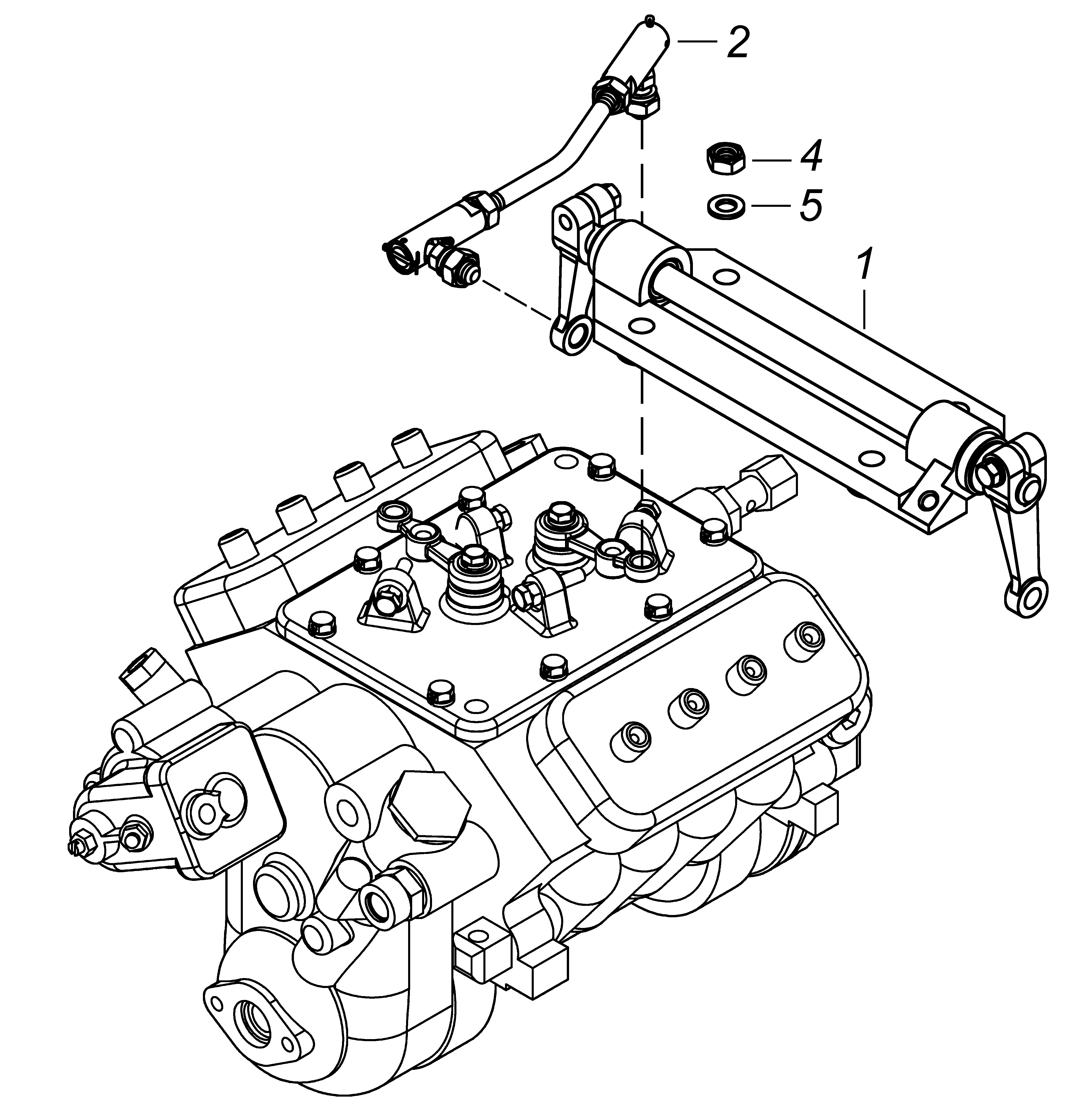

1

7406.1108030

1

Кронштейн с валом привода

Bracket with linkage shaft

2

7406.1108050

1

Тяга привода управления регулятором

Governor control rod

4

1/61023/11

4

Гайка М8-6H

Nut

5

1/26013/73

4

Шайба волнистая 8

Wave washer

1

7482.1108030

1

Кронштейн с валом привода

Bracket with linkage shaft

2

7482.1108050

1

Тяга привода управления регулятором

Governor control drive rod

5

1/09022/21

2

Болт М6-6gх16

Bolt

9

1/61023/11

4

Гайка М8-6Н

Nut

11

1/05164/73

2

Шайба пружинная 6

Spring washer

13

1/26013/73

4

Шайба волнистая 8

Wave washer

1

7406.1108038

1

Кронштейн вала привода

Bracket

2

7406.1108045

1

Вал привода управления регулятором

Shaft of governor control linkage

4

740.1108072

2

Рычаг привода управления регулятором

Lever of governor control linkage

11

1/09026/21

2

Болт М6-6gх25

Bolt

12

1/05164/73

2

Шайба пружинная 6

Spring washer

13

870635

2

Шайба 12x21

Washer

14

870803

2

Шпонка 3x5

Key

1

7406.1108038

1

Кронштейн вала привода

Bracket

2

7482.1108045

1

Вал привода управления регулятором

Shaft of governor control linkage

4

740.1108072

2

Рычаг привода управления регулятором

Lever of governor control linkage

11

1/09026/21

2

Болт М6-6gх25

Bolt

12

1/05164/73

2

Шайба пружинная 6

Spring washer

13

870635

2

Шайба 12x21

Washer

14

870803

2

Шпонка 3x5

Key

1

740.1108039-10

1

Кронштейн вала привода

Bracket of linkage shaft

2

740.1108040

1

Втулка

Bushing

1

7406.1108188

1

Кронштейн вала привода

Bracket of linkage shaft

2

740.1108040

2

Втулка

Bushing

1

740.1108054

2

Наконечник тяги

Rod end piece

2

740.1108051

1

Тяга привода управления регулятором

Governor control rod

3

740.1108053

1

Ушко тяги

Rod eye

4

1/61008/11

2

Гайка М8

Nut

1

740.1108054

2

Наконечник тяги рычага управления регулятором

End piece of governor control lever rod

2

7406.1108051

1

Тяга

Rod

4

1/61008/11

2

Гайка М8-6H

Nut

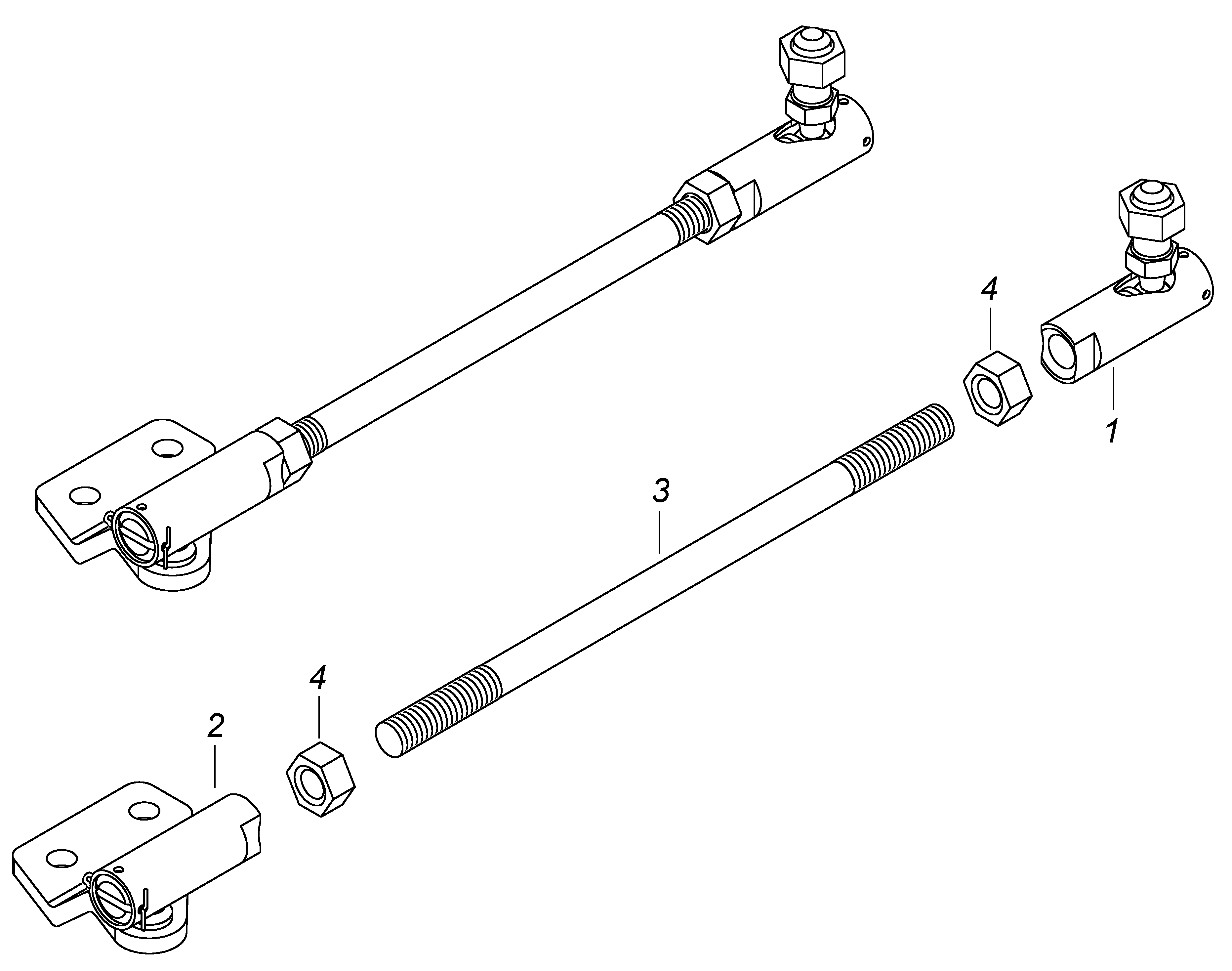

1

740.1108054

1

Наконечник тяги рычага управления регулятором

End piece of governor control lever rod

2

7482.1108054

1

Наконечник с косынкой

End piece with gusset plate

3

7482.1108051

1

Тяга

Rod

4

1/61008/11

2

Гайка М8-6H

Nut

1

740.1108054

2

Наконечник тяги рычага управления регулятором

End piece of governor control lever rod

2

7406.1108051

1

Тяга

Rod

4

1/61008/11

2

Гайка М8-6H

Nut

1

740.1108056

1

Наконечник тяги

End piece

2

740.1108058

1

Пружина наконечника тяги

Spring of rod end piece

3

740.1108059

1

Сухарь наконечника тяги

Block of end piece

4

740.1108061

1

Палец шаровой

Ball pin

5

1/61008/11

1

Гайка М8

Nut

6

1/05166/73

1

Шайба пружинная 8

Spring washer

7

1/07951/01

1

Шплинт разводной 1,5х20

Cotter pin

8

870891-П29

1

Пробка

Plug

1

53205-1109048

1

Тройник

T-joint

2

43114-1109172

1

Кронштейн

Bracket

3

43114-1109448

1

Трубка подвода к индикатору

Supply pipe to indicator

5

54112-1109278

1

Шланг соединительный

Connecting hose

6

7405.1109592

1

Заглушка

Plug

7

43114-1109600

1

Шланг угловой

Angular hose

8

53205-1109610

1

Кронштейн

Bracket

9

5320-3401377

1

Колпачок перепускного клапана (транспортный)

By-pass valve cap (for transporting)

10

1/61008/11

1

Гайка М8-6Н

Nut

11

1/21647/11

3

Гайка М10х1,25-6Н

Nut

13

1/05168/77

3

Шайба пружинная 10

Spring washer

15

1/02844/60

2

Прокладка 10х16х1,5

Gasket

17

1/26014/73

1

Шайба волнистая 8

Wave washer

19

1/26386/71

1

Шайба плоская 10х18

Plate washer

21

870007

1

Болт М10х1,25-6gх23

Bolt

23

864405

4

Хомут (допускается замена на поз. 26 или 28)

Clip (may be changed onto pos.26 or 28)

26

СБИТ.305419004-27

4

Хомут стяжной (70х90)х13 СБИТ.305419.003 ТУ

Coupling clip

28

TORRO70-90/12-C7W1

4

Хомут фирмы "NORMA" (Германия)

Clip

1

6520-1109049

1

Тройник

T-joint

2

6520-1109172

1

Кронштейн

Bracket

3

740.11-1109610

1

Кронштейн

Bracket

8

54112-1109278

1

Шланг соединительный

Connecting hose

12

7405-1109592

1

Заглушка

Plug

14

43114-1109600

1

Шланг угловой

Angular hose

26

1/13069/21

3

Болт М10х1,25-6gх30

Bolt

32

1/02800/60

1

Прокладка 14х20х1,5

Gasket

40

870 860

5

Шайба тарельчатая 11х21,5х4

Plate washer

43*

СБИТ.305419.004-27

4

Хомут стяжной (70-90)х13

Coupling clip

44*

TORRO70-90/12-C7W1

4

Хомут с червячной резьбой DIN3017

Clamp with worm thread

45

132.3839600

1

Датчик сигнализатора засоренности воздушного фильтра

Gauge of air filter clogging indicator

6520-1109049

Х

Тройник

T-joint

6520-1109049-10

Х

Тройник

T-joint

1

6520-1109050

1

Тройник

T-joint

1

6520-1109050-10

1

Тройник

T-joint

2

53205-1109052

1

1

Наконечник

Tip

1

7406.1111238

1

Манжета с пружиной

Collar with spring

2

7406.1111056

1

Корпус переднего подшипника

Front bearing body

3

740.1002523

1

Кольцо уплотнительное

Sealing ring

1

740.1002523

1

Кольцо уплотнительное

Sealing ring

2

740.30-1111058

1

Корпус заднего подшипника

Rear bearing body

1

740.1006214

1

Шестерня распределительного вала

Camshaft gear

3

740.37-1029032

1

Втулка

Bushing

7

740.37-1121050

1

Вал ведомый шестерни

Gear driven shaft

10

4612131841

1

Подшипник шариковый радиальный однорядный 206

Ball radial single-row bearing

12

4612134026

1

Подшипник 306 шариковый радиальный однорядный

Ball radial single-row bearing

14

870810

2

Шпонка сегментная 5х7,5

Woodruff key

1

53205-1104104

1

Кронштейн

Bracket

2

53205-1104156-10

1

Трубка топливная сливная

Drain fuel pipe

3

53205-1104119

1

Скоба крепления топливопроводов

Fuel lines fastening clamp

4

1/60432/21

1

Болт М8-6gх16

Bolt

5

1/61008/11

1

Гайка М8-6Н

Nut

6

1/05166/73

2

Шайба пружинная 8

Spring washer

8

53205-1104146-10

1

Трубка слива топлива

Drain fuel pipe

9

53205-1104254

1

Трубка топливная от ФГОТ к топливоподкачивающему насосу сливная

Drain fuel pipe from coarse fuel filter to fuel transfer pump

10

740.1104354

1

Кляммер

Cleat

11

740.3407034

2

Прокладка

Gasket

12

870920

1

Кляммер

Cleat

-

65116-1104000-90

х

Установка топливопроводов

Fuel lines installation

-

53605-1104000-90

х

Установка топливопроводов

Fuel lines installation

-

6520-1104000-90

х

Установка топливопроводов

Fuel lines installation

4

65115-1104146-40

1

1

1

Трубка слива топлива

Fuel drain pipe

6

65115-1104156-40

1

1

1

Трубка слива дренажного топлива

Drain pipe

8

65116-1104254-90

1

1

1

Трубка подводящая топливного насоса

Fuel pump supply pipe

10

740.1104440

2

2

2

Скоба

Clamp

12

740.1104458

2

2

2

Скоба

Clamp

14

65115-1104510

1

Кронштейн

Bracket

53605-1104510

1

Кронштейн

Bracket

65115-1104510-10

1

Кронштейн

Bracket

16

740.1022860

2

2

2

Амортизатор

Shock absorber

17

740.1104429

1

1

1

Наконечник

Tip

18

740.1104460-10

2

2

2

Втулка

Bushing

20

740,3407034

3

3

3

Прокладка

Gasket

22

1/60431/21

3

3

3

Болт М8-6gх14

Bolt

24

1/60438/21

1

1

1

Болт М8-6gх30

Bolt

26

1/60439/21

1

1

1

Болт М8-6gх35

Bolt

28

1/61008/11

1

1

1

Гайка М8-6Н

Nut

30

1/02800/60

2

2

2

Прокладка 14х20х1,5

Gasket

32

1/05166/73

5

5

5

Шайба пружинная 8

Spring washer

34

870005

1

1

1

Болт M14x1,5-6gx30

Bolt

35

870828

1

1

1

Заглушка

Plug

36

870830

2

2

2

Заглушка

Plug

37

870920

3

3

3

Кляммер

Clammer

Обозначения Designation

Рис. Fig.

65116-1104000-90

1

53605-1104000-90

1,2

6520-1104000-90

1,3

5

740.11-1104310

1

Трубка топливная первой секции насоса высокого давления

Fuel pipe of HP fuel pump the first section

6

740.11-1104312

1

Трубка топливная второй секции насоса высокого давления

Fuel pipe of HP fuel pump the second section

7

740.11-1104314

1

Трубка топливная третьей секции насоса высокого давления

Fuel pipe of HP fuel pump the third section

8

740.11-1104316

1

Трубка топливная четвертой секции насоса высокого давления

Fuel pipe of HP fuel pump the fourth section

9

740.11-1104318

1

Трубка топливная пятой секции насоса высокого давления

Fuel pipe of HP fuel pump the fifth section

10

740.11-1104320

1

Трубка топливная шестой секции насоса высокого давления

Fuel pipe of HP fuel pump the sixth section

11

740.11-1104322

1

Трубка топливная седьмой секции насоса высокого давления

Fuel pipe of HP fuel pump the seventh section

12

740.11-1104324

1

Трубка топливная восьмой секции насоса высокого давления

Fuel pipe of HP fuel pump the eighth section

14

740.11-1104346-10

1

Трубка топливная дренажная форсунок левых головок

Fuel drain pipe for injectors of l.h. heads

15

740.1104358

8

Скоба

Clamp

16

740.11-1104370-10

1

Трубка топливная дренажная форсунок правых головок

Fuel drain pipe for injectors of r.h. heads

18

740.11-1104384

1

Трубка топливная отводящая ТНВД

Outlet pipe of HP fuel pump

19

740.11-1104422

1

Трубка отводящая топливного насоса

Outlet pipe of fuel pump

20

740.11-1104426

1

Трубка топливная подводящая ТНВД

Intel pipe of HP fuel pump

22

740.1104458

2

Скоба

Clamp

23

740.21-1117010

1

Фильтр тонкой очистки топлива

Fine fuel filter

25

740.1104336

2

Прокладка

Gasket

26

740.1104353

1

Тройник крепления топливных трубок

Fuel pipes fastening T-joint

27

740.1104429

1

Наконечник

End piece

28

740.1104460-10

1

Втулка

Bushing

29

740.1104473-10

4

Втулка

Bushing

30

740.3407034

1

Прокладка

Gasket

32

1/60432/21

3

Болт М8-6gх16

Bolt

36

1/59707/21

1

Болт М10х1,25-6gх25

Bolt

39

1/61008/11

5

Гайка М8-6Н

Nut

41

1/21647/21

2

Гайка М10х1,25-6Н

Nut

43

1/02844/60

20

Прокладка 10х16х1,5

Gasket

45

1/02800/60

14

Прокладка 14х20х1,5

Gasket

49

1/26014/73

2

Шайба волнистая 10

Wave washer

50

1/05166/73

8

Шайба пружинная 8

Spring washer

51

1/05168/73

1

Шайба пружинная 10

Spring washer

53

870005

1

Болт М14х1,5-6gх30

Bolt

54

870006

1

Болт М14х1,5-6gx66,5

Bolt

55

870007

10

Болт М10х1,25-6gх23

Bolt

56

870022

2

Болт М14х1,5-6gх48

Bolt

57

870031

1

Болт М14х1.5-6gх50

Bolt

59

870517

1

Гайка колпачковая

Cap nut

61

870920

1

Кляммер

Cleat

62

870931

2

Кляммер

Cleat

2

740.21-1104020

1

Клапан

Valve

14

740.21-1104310

1

Трубка топливная первой секции насоса высокого давления

HP fuel pump first section fuel pipe

15

740.21-1104312

1

Трубка топливная второй секции насоса высокого давления

HP fuel pump second section fuel pipe

16

740.21-1104314

1

Трубка топливная третьей секции насоса высокого давления

HP fuel pump third section fuel pipe

17

740.21-1104316

1

Трубка топливная четвертой секции насоса высокого давления

HP fuel pump fourth section fuel pipe

18

740.21-1104318

1

Трубка топливная пятой секции насоса высокого давления

HP fuel pump fifth section fuel pipe

19

740.21-1104320

1

Трубка топливная шестой секции насоса высокого давления

HP fuel pump sixth section fuel pipe

20

740.21-1104322

1

Трубка топливная седьмой секции насоса высокого давления

HP fuel pump seventh section fuel pipe

21

740.21-1104324

1

Трубка топливная восьмой секции насоса высокого давления

HP fuel pump eighth section fuel pipe

25

740.11-110436-10

1

Трубка топливная дренажная форсунок левых головок

Left heads injectors fuel drain pipe

27

740.1104358

12

Скоба

Clamp

29

740.11-1104370-10

1

Трубка топливная дренажная форсунок правых головок

Right heads injectors fuel drain pipe

32

7406.1104384

1

Трубка топливная отводящая ТНВД

HP fuel pump outlet pipe

34

7406.1104422

1

Трубка отводящая топливного насоса

HP fuel pump outlet pipe

36

7406.1104426

1

Трубка топливная подводящая ТНВД

HP fuel pump supply pipe

40

740.1104440

2

Скоба

Clamp

42

740.1104458

2

Скоба

Clamp

45

740.21-1117010

1

Фильтр тонкой очистки топлива

Fine fuel filter

52

740.1104336

2

Прокладка

Gasket

54

740.1104353

1

Тройник крепления топливных трубок

T-joint fastening fuel pipes

56

740.1104429

2

Наконечник

Tip

58

740.1104460-10

2

Втулка

Bushing

60

740.1104473-10

6

Втулка

Bushing

66

1/60432/21

2

Болт М8-6gх16

Bolt

70

1/60439/21

1

Болт М8-6gх35

Bolt

74

1/59707/21

1

Болт М10x1,25-6gх25

Bolt

78

1/61008/11

8

Гайка М8-6Н

Nut

80

1/21647/21

2

Гайка М10x1,25-6Н

Nut

84

1/02844/60

20

Прокладка 10x16x1,5

Gasket

86

1/02800/60

15

Прокладка 14x20x1,5

Gasket

88

1/26014/73

2

Шайба волнистая 10

Wave washer

90

1/05166/73

10

Шайба пружинная 8

Spring washer

92

1/05168/73

1

Шайба пружинная 10

Spring washer

96

870005

1

Болт М14x1,5-6gx30

Bolt

98

870007

10

Болт М10x1,25-6gх23

Bolt

100

870022

2

Болт М14x1,5-6gx48

Bolt

102

870031

1

Болт М14x1,5-6gx50

Bolt

104

870825-01

1

Пробка транспортная

Transport plug

106

870830

1

Заглушка

Plug

108

870931

2

Кляммер

Clammer

-

740.51-1104000

х

Установка топливопроводов

Fuel lines installation

-

740.51-1104000-11

х

Установка топливопроводов

Fuel lines installation

1

740.51-1104020

1

1

Клапан

Valve

2

740.21-1104310

1

1

Трубка топливная первой секции насоса высокого давления

HP fuel pump first section fuel pipe

3

740.21-1104312

1

1

Трубка топливная второй секции насоса высокого давления

HP fuel pump second section fuel pipe

4

740.21-1104314

1

1

Трубка топливная третьей секции насоса высокого давления

HP fuel pump third section fuel pipe

5

740.21-1104316

1

1

Трубка топливная четвертой секции насоса высокого давления

HP fuel pump fourth section fuel pipe

6

740.21-1104318

1

1

Трубка топливная пятой секции насоса высокого давления

HP fuel pump fifth section fuel pipe

7

740.21-1104320

1

1

Трубка топливная шестой секции насоса высокого давления

HP fuel pump sixth section fuel pipe

8

740.21-1104322

1

1

Трубка топливная седьмой секции насоса высокого давления

HP fuel pump seventh section fuel pipe

9

740.21-1104324

1

1

Трубка топливная восьмой секции насоса высокого давления

HP fuel pump eighth section fuel pipe

10

740.11-1104346-10

1

1

Трубка топливная дренажная форсунок левых головок

Left heads injectors fuel drain pipe

11

740.1104358

12

12

Скоба

Clamp

12

740.11-1104370-10

1

1

Трубка топливная дренажная форсунок правых головок

Right heads injectors fuel drain pipe

13

740.51-1104384

1

1

Трубка топливная отводящая ТНВД

HP fuel pump outlet pipe

14

7406.1104422

1

1

Трубка топливная отводящая ТНВД

HP fuel pump outlet pipe

15

7406.1104426

1

1

Трубка топливная подводящая ТНВД

HP fuel pump supply pipe

16

740.1104440

4

4

Скоба

Clamp

18

740.51-1117010

1

Фильтр тонкой очистки топлива с подогревателями

Fine fuel filter

18

740.21-1117010

1

Фильтр тонкой очистки топлива

Fine fuel filter

19

740.1104336

2

2

Прокладка

Gasket

21

740.1104353

1

1

Тройник крепления топливных трубок

T-joint fastening fuel pipes

23

740.1104429

1

1

Наконечник

Tip

26

740.1104460-10

2

2

Втулка

Bushing

27

740.1104473-10

6

6

Втулка

Bushing

29

740.3407034

3

3

Прокладка

Bolt

32

1/60432/21

2

2

Болт М8-6gх16

Bolt

34

1/60439/21

1

1

Болт М8-6gх35

Bolt

36

1/59707/21

1

1

Болт М10x1,25-6gх25

Nut

39

1/61008/11

7

7

Гайка М8-6Н

Nut

41

1/21647/21

2

2

Гайка М10x1,25-6Н

Nut

43

1/02844/60

20

20

Прокладка 10x16x1,5

Gasket

45

1/02800/60

15

15

Прокладка 14x20x1,5

Gasket

47

1/05166/73

10

10

Шайба пружинная 8

Spring washer

49

1/05168/73

1

1

Шайба пружинная 10

Spring washer

51

1/26014/73

2

2

Шайба волнистая 10

Wave washer

53

870005

1

1

Болт М14x1,5-6gx30

Bolt

55

870007

10

10

Болт М10x1,25-6gх23

Bolt

56

870022

2

2

Болт М14x1,5-6gx48

Bolt

57

870031

1

1

Болт М14x1,5-6gx50

Bolt

60

870825-01

1

1

Пробка транспортная

Transport plug

61

870830

1

1

Заглушка

Plug

62

870920

1

1

Кляммер

Clammer

63

870931

2

2

Кляммер

Clammer

65

870935

2

2

Кляммер

Clammer

Обозначение

Destignation

Рис.

Fig.

740.30-1118000

1

740.30-1118000-01

1, 2

-

740.51-1104000-90

x

Установка топливопроводов

Fuel lines installation

-

740.51-1104000-91

x

Установка топливопроводов

Fuel lines installation

2

740.21-1104020

1

1

Клапан

Valve

3

740.50-1104310-90

1

1

Трубка топливная первой секции насоса высокого давления

HP fuel pump first section fuel pipe

4

740.50-1104312-90

1

1

Трубка топливная второй секции насоса высокого давления

HP fuel pump second section fuel pipe

5

740.50-1104314-90

1

1

Трубка топливная третьей секции насоса высокого давления

HP fuel pump third section fuel pipe

6

740.50-1104316-90

1

1

Трубка топливная четвертой секции насоса высокого давления

HP fuel pump fourth section fuel pipe

7

740.50-1104318-90

1

1

Трубка топливная пятой секции насоса высокого давления

HP fuel pump fifth section fuel pipe

8

740.50-1104320-90

1

1

Трубка топливная шестой секции насоса высокого давления

HP fuel pump sixth section fuel pipe

9

740.50-1104322-90

1

1

Трубка топливная седьмой секции насоса высокого давления

HP fuel pump seventh section fuel pipe

10

740.50-1104324-90

1

1

Трубка топливная восьмой секции насоса высокого давления

HP fuel pump eighth section fuel pipe

11

740.50-1104346-90

1

1

Трубка топливная дренажная форсунок левых головок

Left heads injectors fuel drain pipe

12

740.1104358

20

20

Скоба

Clamp

13

740.50-1104370-90

1

1

Трубка топливная дренажная форсунок правых головок

Right heads injectors fuel drain pipe

14

740.50-1104384-90

1

1

Трубка топливная отводящая ТНВД

HP fuel pump outlet pipe

15

740.50-1104422-90

1

1

Трубка отводящая топливного насоса

HP fuel pump outlet pipe
