65115-1100030-05 Установка топливного бака, фгот и топливопроводов

-

53215-1101010-03

x

Бак топливный

Fuel tank

-

53215-1101010-13

x

Бак топливный

Fuel tank

-

53215-1101010-23

x

Бак топливный

Fuel tank

-

53215-1101010-33

x

Бак топливный

Fuel tank

-

53215-1101010-43

x

Бак топливный

Fuel tank

1

65115-1101060

1

1

1

1

1

Труба наливная топливного бака (сварка)

Fuel tank filler pipe (welding)

2

65115-1103010

1

1

1

1

1

Пробка топливного бака

Fuel tank plug

3

53215-1101012-02

1

Корпус топливного бака (сварка)

Fuel tank body (welding)

3

53215-1101012-12

1

Корпус топливного бака (сварка)

Fuel tank body (welding)

3

53215-1101012-22

1

Корпус топливного бака (сварка)

Fuel tank body (welding)

3

53215-1101012-32

1

Корпус топливного бака (сварка)

Fuel tank body (welding)

3

53215-1101012-42

1

Корпус топливного бака (сварка)

Fuel tank body (welding)

4

541121-1101017

2

2

2

2

2

Дно топливного бака (сварка)

Fuel tank bottom (welding)

5

5320-1101018

1

1

1

1

1

Пробка спускного крана

Drain cock plug

6

53215-1101030

2

3

4

3

4

Перегородка топливного бака (сварка)

Fuel tank partition (welding)

Обозначение

Designation

Рисунок

Figure

L, мм

l, мм

V, л

Масса, кг

53215-1101010-03

1

750

210

36,29

53215-1101010-13

1, 2

1200

230

350

50,28

53215-1101010-23

1, 3

1680

500

65,26

53215-1101010-33

1, 2

1365

395

400

54,36

53215-1101010-43

1, 3

1530

450

61,45

1

5320-1103040

1

Клапан выпускной пробки топливного бака

Fuel tank plug outlet valve

2

5320-2707223

1

Цепь шплинта защелки крюка

Hook latch cotter pin chain

4

65115-1103015-30(*)

1

Корпус пробки

Plug body

5

65115-1103015-31(*)

1

Корпус пробки

Plug body

6

5320-1103050

1

Клапан впускной пробки

Inlet plug valve

7

5320-1103060

1

Пружина впускного клапана

Inlet valve spring

8

5320-1103065

1

Пружина выпускного клапана

Outlet valve spring

9

65115-1103075

1

Прокладка

Gasket

10

432506-1103076

1

Палец

Pin

11

65115-1103078-10(**)

1

Корпус клапанов

Valves body

12

65115-1103078-11(**)

1

Корпус клапанов

Valves body

13

432506-1103080

1

Прокладка

Gasket

14

5320-2707224

1

Звено концевое цепи шплинта защелки крюка

Hook latch cotter pin chain trailer part

16

1/32718/01

4

Винт М4-6gх8

Screw

1

53205-1108010

1

Педаль управления подачей топлива

Fuel supply pedal

2

5320-1108040

1

Толкатель

Pusher

4

53205-1108025

1

Подпятник

Thrust bearing

5

5425-1108035

1

Уплотнитель рычага педали

Pedal lever seal

6

5425-1108039

1

Обойма уплотнителя

Seal holder

7

5320-1108143

2

Зажим тяги

Tie-rod clamp

8

5320-1108147

1

Палец тяги ручного останова двигателя

Pin of engine manual shutdown rod

9

740.1104336

2

Прокладка

Gasket

10

53205-1108033

1

Стержень педали

Pedal bar

11

5320-8109055

2

Прижим оболочки тяги

Clip of tie-rod shell

12

4502-8614027-10

1

Болт М10х1,25-6g

Bolt

15

1/03892/01

2

Винт М5-6gх8

Screw

16

1/03893/01

2

Винт М5-6gх10

Screw

17

1/33039/01

2

Винт М8-6gх30

Screw

18

1/76711/01

4

Винт самонарезающий типа АВ №10

Self-cutting screw

19

1/61023/11

2

Гайка М8-6H

Nut

20

1/21647/11

1

Гайка М10х1,25-6Н

Nut

21

1/05196/01

1

Шайба 8х17 плоская

Plate washer

22

1/05166/77

2

Шайба пружинная 8

Spring washer

23

1/07964/01

1

Шплинт 3х20

Cotter pin

24

1/07336/01

1

Шплинт 3х25

Cotter pin

25

870931

2

Кляммер крепления тяг

Tie-rod fastening cleat

1

53205-1108010

1

Педаль управления подачей топлива

Fuel supply control pedal

2

5320-1108040

1

Толкатель

Pusher

3

5320-1108054

2

Наконечник

Tip

4

5320-1108120-12

1

Тяга ручного управления подачи топлива

Fuel feed manual control rod

5

5320-1108130-02

1

Тяга ручного останова двигателя

Engine manual stud-down rod

6

431016-1108185

1

Кронштейн привода с обоймой

Drive bracket with yoke

10

53205-1108025

1

Подпятник

Thrust bearing

11

5425-1108035

1

Уплотнитель рычага педали

Pedal lever sealing

12

5425-1108039

Обойма уплотнителя

Seal holder

13

5320-1108143

2

Зажим тяги

Tie-rod clamp

14

5320-1108147

1

Палец тяги ручного останова

Engine manual shutdown rod pin

15

740.1104336

2

Прокладка

16

740.1108040

2

Втулка

Bushing

17

740.1108072

2

Рычаг привода управления регулятором

Governor control drive lever

18

53205-1108033

1

Стержень педали

Pedal bar

19

5320-8109055

2

Прижим оболочки тяги

20

431016-1108189

1

Вал привода

Drive shaft

21

4502-8614027-10

1

Болт М 10х1,25-6gх35

Bolt

28

1/09026/21

2

Болт М6-6gх25 табл ВАЗ 10312

Bolt

29

1/60434/21

3

Болт М8-6gх20 табл ВАЗ 10312

Bolt

30

1/33039/01

2

Винт М8-6gх30 табл ВАЗ 10514

Screw

32

1/03892/01

2

Винт М5-6gх8 табл ВАЗ 10514

Screw

33

1/03893/01

2

Винт М5-6g х10 табл ВАЗ 10514

34

1/56142/01

4

Винт самонарезающий типа АВ №10х12 табл ВАЗ 10630

Self-cutting screw

37

1/61008/11

1

Гайка М8-6Н

38

1/61023/11

4

Гайка низкая М8-6Н табл ВАЗ 10114

Thin nut

39

1/21647/11

1

Гайка табл ВАЗ 10112 М 10х1,25-6Н

Nut

40

1/61015/11

1

Гайка М12х1,25-6Н табл. ВАЗ 10112

41

1/07913/11

1

Гайка низкая М14х1.5-6Н табл ВАЗ 10114

Thin nut

42

1/05196/01

1

Шайба плоская 8х17 табл ВАЗ 10172

Plate washer

44

1/05164/77

2

Шайба пружинная 6 табл ВАЗ 10188

Spring washer

45

1/05166/77

7

Шайба пружин 8 табл ВАЗ 10188

Spring washer

46

1/05170/77

1

Шайба пружинная 12 табл ВАЗ 10188

47

1/05171/77

1

Шайба пружин 14 табл ВАЗ 10188

Spring washer

48

1/07964/01

1

Шплинт 3х20 табл ВАЗ 10195

Cotter pin

49

1/07336/01

1

Шплинт 3х25 табл ВАЗ 10195

Cotter pin

50

1/35177/21

1

Шпилька М8х1.25х12х55 табл ВАЗ 10214

Stud

53

870635

2

Шайба плоская 12х21

Plate washer

54

870803

2

Шпонка сегментная 3х5

Woodruff key

55

870931

2

Кляммер крепления тяг

-

54115-1108003

х

Управление подачей топлива

Fuel feed control

-

65116-1108003

х

Управление подачей топлива

Fuel feed control

1

54115-1108010

1

1

Педаль управления подачей топлива

Fuel supply control pedal

2

53205-1108018

1

1

Рычаг в сборе с втулками

Lever with bushings, assy

3

53205-1108020

1

1

Кронштейн

Bracket

4

54115-1108040

1

1

Толкатель

Pusher

5

5320-1108120-99

1

1

Тяга ручного управления подачей топлива

Fuel supply manual control rod

6

5425-1108130

1

1

Тяга ручного останова двигателя

Engine manual stud-down rod

8

53205-1108025

1

1

Подпятник

Thrust bearing

9

53205-1108033

1

1

Стержень педали

Pedal bar

10

5425-1108035

1

1

Уплотнитель рычага педали

Pedal lever sealing

11

5425-1108039

1

1

Обойма уплотнителя

Seal holder

12

5320-1108143

2

2

Зажим тяги

Tie-rod clamp

13

5320-1108147

2

2

Палец тяги ручного останова

Engine manual shutdown rod pin

14

53205-1108231

2

2

Колпачок

Cap

15

53205-1108310

2

Кронштейн

Bracket

16

65116-1108310

2

Кронштейн

Bracket

18

53205-1108311

1

1

Поводок

Arm

19

4502-8614027-10

1

1

Болт М10х1,25-6gх35

Bolt

20

5425-1108305

1

1

Кронштейн привода ручного управления регулятором

Manual control governor drive bracket

21

260034

1

1

Палец 8х25

Pin

23

1/60432/21

2

2

Болт М8-6gх16

Bolt

25

1/03892/01

2

2

Винт М5-6gх8

Screw

26

1/32762/01

4

2

Винт М6-6gх16

Screw

27

1/33039/01

2

2

Винт М6-6gх30

Screw

28

1/76711/01

4

4

Винт самонарезающий типа АВ N10

Self-cutting screw

30

1/58962/11

4

Гайка М6-6Н

Nut

32

1/61023/11

1

1

Гайка низкая М8-6Н

Thin nut

33

1/07913/11

2

2

Гайка низкая М14х1,5-6Н

Thin nut

34

1/21647/11

1

1

Гайка М10х1.25-6Н

Nut

35

1/05194/01

4

6

Шайба плоская 6х12

Plate washer

36

1/05196/01

4

4

Шайба плоская 8х17

Plate washer

37

1/05164/77

4

2

Шайба пружинная 6

Spring washer

38

1/05166/77

3

3

Шайба пружинная 8

Spring washer

39

1/05171/77

2

2

Шайба пружинная 14

Spring washer

40

1/07342/01

4

4

Шплинт 2х15

Cotter pin

41

1/07964/01

4

4

Шплинт 3х20

Cotter pin

42

1/07336/01

1

1

Шплинт 3х25

Cotter pin

-

6520-1108003-20

х

Управление подачей топлива

Fuel feed control installation

-

54115-1108003-10

х

Управление подачей топлива

Fuel feed control installation

1

54115-1108010

1

1

Педаль управления подачей топлива

Fuel supply control pedal

2

6520-1108040

1

Толкатель

Pusher

2

54115-1108040-10

1

Толкатель (см. 54115-1108040)

Pusher

3

5320-1108120-99

1

1

Тяга ручного управления подачей топлива

Fuel feed manual control rod

4

53205-1108020

1

1

Кронштейн

Bracket

5

6520-1108130

1

1

Тяга ручного останова двигателя

Engine manual stud-down rod

6

53205-1108018

1

1

Рычаг со втулками

Lever with bushings

8

53205-1108025

1

1

Подпятник

Thrust bearing

9

53205-1108033

1

1

Стержень педали

Pedal bar

10

5425-1108035

1

1

Уплотнитель рычага педали

Pedal lever sealing

11

5425-1108039

1

1

Обойма уплотнителя

Seal holder

12

6520-1108068

1

1

Пружина тяги управления подачей топлива

Fuel feed manual control rod spring

15

6520-1108107

1

1

Скоба

Clamp

16

5320-1108143

2

2

Зажим тяги

Tie-rod clamp

17

5320-1108147

1

1

Палец тяги ручного останова двигателя

Engine manual shutdown rod pin

19

53205-1108231

1

1

Колпачок

Cap

20

53205-1108310

2

2

Кронштейн

Brasket

21

53205-1108311

1

1

Поводок

Dog

24

4502-8614027-10

1

1

Болт М10х1,25-6gх35

Bolt

27

1/09021/21

2

2

Болт М6-6gх14

Bolt

28

1/60432/21

2

2

Болт М8-6gх16

Bolt

30

1/03892/01

2

2

Винт М5-6gх8

Screw

31

1/32762/01

4

4

Винт М6-6gх16

Screw

32

1/33039/01

2

2

Винт М8-6gх30

Screw

33

1/76711/01

4

4

Винт самонарезающий типа АВ №10х12,7

Self-cutting screw

35

1/58962/11

4

4

Гайка М6-6Н

Nut

36

1/61023/11

1

1

Гайка низкая М8-6Н

Thin nut

37

1/21647/11

1

1

Гайка М10х1,25-6Н

Nut

38

1/07913/11

1

1

Гайка низкая М14х1,5-6Н

Thin nut

40

1/05164/77

6

6

Шайба пружинная 6

Spring washer

41

1/05166/77

3

3

Шайба пружинная 8

Spring washer

43

1/05171/77

1

1

Шайба пружинная 14

Spring washer

44

1/05194/01

5

5

Шайба плоская 6х12

Plate washer

45

1/05196/01

2

2

Шайба плоская 8х17

Plate washer

47

1/07342/01

5

5

Шплинт 2х15

Cotter pin

48

1/07964/01

2

2

Шплинт 3х20

Cotter pin

49

1/07336/01

2

2

Шплинт 3х25

Cotter pin

51

260034

1

1

Палец 8х25

Pin

52

853925

1

1

Скоба

Clamp

1

53205-1108017

1

Рычаг

Lever

2

53205-1108019

1

Втулка

Bushing

3

740.1108040

1

Втулка

Bushing

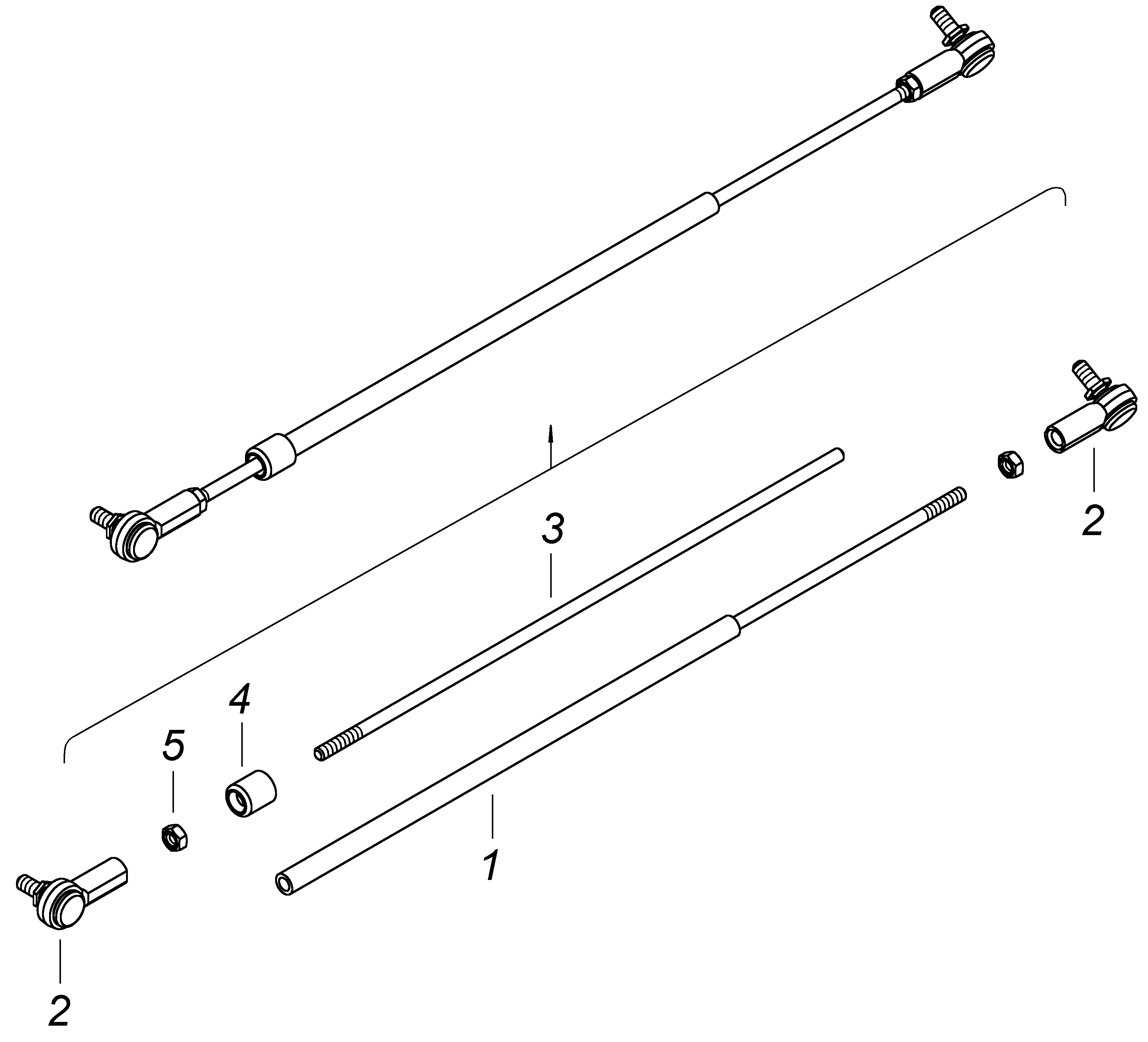

1

5320-1108041

1

Толкатель передний

Front pusher

2

5320-1108054

2

Наконечник

End piece

3

5320-1108044

1

Толкатель задний

Rear pusher

4

5320-1108046

1

Колпачок уплотнительный

Sealing cap

5

1/61008/11

2

Гайка М8

Nut

-

54115-1108040

x

Толкатель

Pusher

-

54115-1108040-10

х

Толкатель (для ТНВД фирмы BOSCH)

Pusher

1

54115-1108041

1

Толкатель передний

Front pusher

1

6520-1108041

1

Толкатель передний

Front pusher

2

5320-1108054

1

1

Наконечник

Tip

3

6520-1108044

1

1

Толкатель передний

Front pusher

4

5320-1108046

1

1

Колпачок уплотнительный

Sealing cap

5

1/61008/11

2

2

Гайка М8-6Н

Nut

6

863400

1

1

Вилка

Fork

1

5320-1108056

1

Обойма

Holder

2

5320-1108059

1

Вкладыш

Insert

3

5320-1108061

1

Палец шаровой

Ball pin

1

5320-1108125-11

1

Ручка тяги

Rod handle

2

5320-1108107-10

1

Трубка

Pipe

3

5320-1108128-10

1

Тяга ручного управления подачей топлива

Fuel feed manual control rod

4

5320-1108129

1

Оболочка

Sheath

6

1/06107/10

1

Штифт 1,5х10 табл. ВАЗ 12206

Pin

7

-

*

ЛИТОЛ-24 ГОСТ 21150-87

1

5320-1108125-12

1

Ручка тяги

Rod handle

2

5425-1108129

1

Оболочка

Sheath

3

5425-1108107

1

Трубка

Pipe

4

5320-1108128-99

1

Тяга

Rod

5

5320-1108219-20

1

Муфта тяги ручного управления подачей топлива

Fuel feed manual control rod coupling

6

5425-1108224

1

Наконечник

Tip

8

1/07913/11

1

Гайка низкая М14х1,5-6Н

табл. Ваз 10114

Thin nut

9

1/26058/71(*)

1

Шайба зубчатая 14 табл. Ваз 10190

Toothed washer

10

1/05171/77(*)

1

Шайба пружиная 14 табл. Ваз 10188

Spring washer

1

5320-1108110

1

Трубка тяги с муфтой

Rod pipe with coupling

2

5320-1108139-10

1

Ручка тяги со стержнем

Rod pipe with bar

4

5320-1108137

1

Оболочка тяги ручного оcтанова двигателя

Engine manual shut-down rod sheath

5

5320-1108131-10

1

Тяга ручного управления останова двигателя

Engine manual shut-down rod

6

ЛИТОЛ-24 ГОСТ 21150-87

1

5425-1108137

1

Оболочка

Sheath

2

5425-1108139

1

Ручка тяги

Rod handle

3

5425-1108107

1

Трубка

Pipe

4

5425-1108131

1

Тяга

Rod

5

5425-1108149

1

Втулка

Bushing

6

5320-1108219-20

1

Муфта тяги ручного управления подачей топлива

Fuel feed manual control rod coupling

7

5425-1108224

1

Наконечник

Tip

9

1/07913/11

1

Гайка М14х1,5-6Н низкая

табл. Ваз 10114

Thin nut

10

1/26058/71

1

Шайба зубчатая 14 табл. ВАЗ 10190

Toothed washer

1

5425-1108137-10

1

Оболочка

Sheath

2

5425-1108139

1

Ручка тяги

Rod handle

3

5425-1108107

1

Трубка

Pipe

4

5425-1108131-10

1

Тяга

Rod

5

5425-1108149

1

Втулка

Bushing

6

5320-1108219-20

1

Муфта тяги ручного управления подачей топлива

Fuel feed manual control rod coupling

9

1/07913/11

1

Гайка М14х1,5-6Н низкая

Thin nut

10

1/26058/71

1

Шайба зубчатая 14

Toothed washer

-

54115-1104001

х

-

Установка топливопроводов

Fuel lines installation

-

541151-1104001-10

-

х

Установка топливопроводов

Fuel lines installation

1

54112-1104104

1

1

Кронштейн крепления топливных трубопроводов передний

Fuel lines fastening bracket, front

2

54112-1104156

1

1

Трубка топливная сливная

Drain fuel pipe

4

1/60432/21

2

2

Болт М8-6gх16

Bolt

5

1/61008/11

1

1

Гайка М8-6Н

Nut

6

1/05166/77

2

2

Шайба пружинная 8

Spring washer

7

864608

1

1

Скоба специальная

Special clamp

8

54112-1104146

1

-

Трубка топливная сливная

Drain fuel pipe

8

54112-1104146-10

-

1

Трубка топливная сливная

Drain fuel pipe

9

53205-1104254

1

-

Трубка топливная от ФГОТ к топливоподкачивающему насосу

Fuel pipe from coarse fuel filter to fuel transfer pump

10

740.1104354

1

-

Кляммер

Clammer

11

740.3407034

1

-

Прокладка

Gasket

2

740.1104440

2

Скоба

Clamp

4

65115-1104146

1

Трубка слива топлива

Fuel drain pipe

6

65115-1104156

1

Трубка слива дренажного топлива

Drain pipe

8

65115-1104254

1

Трубка подводящая топливного насоса

Supply pipe

10

65115-1104510

1

Кронштейн

Bracket

14

740.1022860

1

Амортизатор

Shock absorber

16

740.1104460-10

1

Втулка

Bushing

18

740.3707034

1

Прокладка

Gasket

25

1/60439/21

1

Болт М8-6gх35 табл.ВАЗ 10312

Bolt

27

1/02800/60

1

Прокладка 14х20х15 табл.ВАЗ 14607

Gasket

31

1/05166/73

1

Шайба пружинная 8 табл.ВАЗ 10188

Spring washer

35

870920

1

Кляммер

Cleat

37

870963

1

Штуцер

Pipe union

-

65115-1104002-40

х

Установка топливопроводов

Fuel lines installation

-

6520-1104002-10

х

Установка топливопроводов

Fuel lines installation

-

65115-1104002-50

х

Установка топливопроводов

Fuel lines installation

4

65115-1104146-40

1

1

1

Трубка слива топлива

Fuel drain pipe

6

65115-1104156-40

1

1

1

Трубка слива дренажного топлива

Drain pipe

8

65115-1104254-40

1

1

1

Трубка подводящая топливного насоса

Fuel pump supply pipe

9

740.1104429

1

1

1

Наконечник

Tip

10

740.1104440

2

2

2

Скоба

Clamp

12

740.1104458

2

2

2

Скоба

Clamp

14

65115-1104510

1

-

-

Кронштейн

Bracket

14

65115-1104510-10

-

1

-

Кронштейн

Bracket

14

65115-1104510-30

-

-

1

Кронштейн

Bracket

16

740.1022860

2

2

2

Амортизатор

Shock absorber

18

740.1104460-10

2

2

2

Втулка

Bushing

20

740.3407034

2

2

2

Прокладка

Gasket

22

1/60431/21

2

2

2

Болт М8-6gх14

Bolt

24

1/60438/21

1

1

1

Болт М8-6gх30

Bolt

26

1/60439/21

1

1

1

Болт М8-6gх35

Bolt

28

1/61008/11

1

1

1

Гайка М8-6Н

Nut

30

1/02800/60

2

2

2

Прокладка 14х20х1,5

Gasket

32

1/05166/73

4

4

4

Шайба пружинная 8

Spring washer

34

870005

1

1

1

Болт M14x1,5-6gx30

Bolt

36

870920

2

2

2

Кляммер

Cleat
