65117-1600006 Установка педали и привода выключения сцепления

1

5320-1602010-10

1

Педаль сцепления

Clutch pedal

2

53205-1602063

1

Кронштейн оси педали сцепления

Clutch pedal shaft bracket

3

5320-1602510-10

1

Главный цилиндр управления сцеплением

Clutch control master cylinder

4

5320-1602023

2

Шайба упорная ступицы педали сцепления

Clutch pedal hub thrust washer

5

5320-1602055

1

Ось педали сцепления

Clutch pedal shaft

6

5320-1602070

1

Ограничитель хода педали сцепления

Clutch pedal travel stop

7

53205-1602070-10

1

Ограничитель хода педали сцепления

Clutch pedal travel stop

8

5320-1602071

2

Втулка распорная

Distance bushing

9

5320-1602571

1

Палец толкателя главного цилиндра управления сцеплением

Clutch control master cylinder pusher pin

10

5320-1602573

2

Втулка пальца толкателя главного цилиндра управления сцеплением

Clutch control master cylinder pusher pin bushing

11

1/60439/21

2

Болт М8-6gx35 табл. ВАЗ 10312

Bolt

12

1/13437/21

2

Болт М10x1,25-6gх65 табл. ВАЗ 10312

Bolt

13

1/61008/11

2

Гайка М8-6Н табл. ВАЗ 10112

Nut

14

1/21647/11

2

Гайка М10х1,25-6Н табл. ВАЗ 10112

Nut

15

1/07920/11

1

Гайка М10х1,25-6Н табл. ВАЗ 10130

Nut

16

1/26467/01

2

Шайба плоская 8х20 табл. ВАЗ 10172

Plate washer

17

1/05166/77

2

Шайба пружинная 8 табл. ВАЗ 10188

Spring washer

18

1/05168/77

2

Шайба пружинная 10 табл. ВАЗ 10188

Spring washer

19

1/07344/01

1

Шплинт 2х25 табл.ВАЗ 10195

Cotter pin

20

1/07350/01

1

Шплинт 5х50 табл.ВАЗ 10195

Cotter pin

1

53205-1602010

1

Педаль сцепления

Clutch pedal

2

53205-1602063

1

Кронштейн оси педали сцепления

Clutch pedal shaft bracket

3

5320-1602510-10

1

Главный цилиндр управления

Clutch control master cylinder

4

5320-1602023

2

Шайба упорная ступицы педали сцепления

Clutch pedal hub thrust washer

5

5320-1602055

1

Ось педали сцепления

Clutch pedal shaft

6

5320-1602070

1

Ограничитель хода педали

Clutch pedal travel stop

7

53205-1602070-10

1

Ограничитель хода педали

Clutch pedal travel stop

8

5320-1602071

1

Втулка распорная

Distance bushing

9

53205-1602086

1

Стержень натяжной

Tension bar

10

53205-1602095

1

Серьга

Shackle

11

5320-1602571

1

Палец толкателя главного цилиндра управления сцеплением

Clutch control master cylinder pusher pin

12

5320-1602573

2

Втулка пальца толкателя главного цилиндра управления сцеплением

Clutch control master cylinder pusher pin bushing

13

1/60439/21

2

Болт М8-6gx35

Bolt

14

1/13437/21

2

Болт М10x1,25-6gх65

Bolt

15

1/61008/11

2

Гайка М8-6Н

Nut

17

1/21647/11

4

Гайка М10х1,25-6Н

Nut

18

1/07920/11

1

Гайка М10х1,25-6Н

Nut

19

1/26467/01

2

Шайба плоская 8х20

Plate washer

20

1/26386/01

2

Шайба плоская 10х18

Plate washer

21

1/05166/77

2

Шайба пружинная 8

Spring washer

22

1/05168/77

2

Шайба пружинная 10

Spring washer

24

1/07344/01

1

Шплинт 2х25

Cotter pin

25

1/07350/01

1

Шплинт 5х50

Cotter pin

26

5903-1602611

1

Сервопружина

Spring

1

6460-1602010

1

Педаль сцепления

Clutch pedal

2

53205-1602063

1

Кронштейн оси педали сцепления

Clutch pedal shaft bracket

3

5320-1602510-10

1

Главный цилиндр управления сцеплением

Clutch control master cylinder

4

5320-1602023

2

Шайба упорная ступицы педали сцепления

Clutch pedal hub thrust washer

5

5320-1602055

1

Ось педали сцепления

Clutch pedal shaft

6

5320-1602070

1

Ограничитель хода педали сцепления

Clutch pedal travel stop

7

53205-1602070-10

1

Ограничитель хода педали сцепления

Clutch pedal travel stop

8

5320-1602071

2

Втулка распорная

Distance bushing

9

53205-1602086

1

Стержень натяжной

Tension bar

10

53205-1602095

1

Серьга

Shackle

11

5320-1602571

1

Палец толкателя главного цилиндра управления сцеплением

Clutch control master cylinder pusher pin

12

5320-1602573

2

Втулка пальца толкателя главного цилиндра управления сцеплением

Clutch control master cylinder pusher pin bushing

13

1/60439/21

2

Болт М8-6gx35

Bolt

14

1/13437/21

2

Болт М10x1,25-6gх65

Bolt

15

1/61008/11

2

Гайка М8-6Н

Nut

17

1/21647/11

4

Гайка М10х1,25-6Н

Nut

18

1/07920/11

1

Гайка М10х1,25-6Н

Nut

19

1/26467/01

2

Шайба плоская 8х20

Plate washer

20

1/26386/01

2

Шайба плоская 10х18

Plate washer

21

1/05166/77

2

Шайба пружинная 8

Spring washer

22

1/05168/77

2

Шайба пружинная 10

Spring washer

24

1/07344/01

1

Шплинт разводной 2х25

Cotter pin

25

1/07350/01

1

Шплинт разводной 5х50

Cotter pin

26

5903-1602611

1

Сервопружина

Spring

1

5320-1602512

1

Главный цилиндр

Master cylinder

9

2101-1602552

1

Штуцер гибкого шланга бачка главного цилиндра

Master cylinder flexible hose union

10

5320-1602575

1

Шланг гибкий

Elastic hose

11

2101-3505092

1

Прокладка штуцера гибкого шланга главного цилиндра

Gasket of master cylinder flexible hose union

12

5320-1602579

1

Шайба стопорная штуцера гибкого шланга главного цилиндра

Lock washer of master cylinder flexible hose union

13

1/21700/90

1

Хомут в сборе

Clip, assy

1

5320-1602518

1

Пружина главного цилиндра управления сцеплением

Clutch control master cylinder spring

2

5320-1602568

1

Толкатель поршня главного цилиндра управления сцеплением

Clutch control master cylinder piston pusher

3

5320-1602513-10

1

Главный цилиндр управления сцеплением

Clutch control master cylinder

4

5320-1602515

1

Поршень главного цилиндра управления сцеплением

Clutch control master cylinder piston

5

5320-1602517

1

Манжета поршня главного цилиндра управления сцеплением

Clutch control master cylinder piston collar

6

5320-1602529

1

Пробка главного цилиндра управления сцеплением

Clutch control master cylinder plug

7

5320-1602531

1

Прокладка пробки главного цилиндра управления сцеплением

Clutch control master cylinder plug gasket

8

5320-1602543

1

Чехол защитный главного цилиндра управления сцеплением

Clutch control master cylinder protective cover

9

864300

1

Пробка транспортная

Transport plug

10

862810

1

Кольцо упорное

Thrust ring

11

864331

1

Пробка транспортная

Transport plug

1

5320-1602562

1

Бачок главного цилиндра привода сцепления

Clutch drive master cylinder tank

3

5320-1602112

1

Корпус пробки бачка главного цилиндра

Master cylinder tank plug body

4

5320-1602113

1

Прокладка пробки бачка главного цилиндра

Master cylinder tank plug gasket

1

5320-1602569

1

Толкатель поршня главного цилиндра

Master cylinder piston pusher

2

864221-П

1

Кольцо уплотнительное

Sealing ring

-

142.1601010

x

-

-

-

Сцепление

Clutch

-

142.1601010-01

-

x

-

-

Сцепление

Clutch

-

142.1601010-10

-

-

X

-

Сцепление

Clutch

-

142.1601010-11

-

-

-

x

Сцепление

Clutch

1

142.1601090

1

-

1

-

Диск нажимной сцепления с кожухом

Clutch pressure disk with housing

1

142.1601090-10

-

1

-

1

Диск нажимной сцепления с кожухом (см. 142.1601090)

Clutch pressure disk with housing

2

14.1601092

1

-

1

-

Диск ведущий средний

Driving disk, middle

3

142.1601130

2

2

-

-

Диск ведомый

Driven disk

3

142.1601130-01

-

-

2

2

Диск ведомый

Driven disk

4

14.1601094-10

-

1

-

1

Диск ведущий средний

Driving disk, middle

5

1/05168/73

10

10

10

10

Шайба пружинная

Spring washer

6

870010

2

2

2

2

Болт М8х27-6g

Bolt

7

870012

10

10

10

10

Болт М10х1,25х30-6g

Bolt

8

870866

2

2

2

2

Шайба стопорная 8

Stop washer

1

17.1601090

1

Диск нажимной с кожухом

Pressure disk with casing

2

17.1601092

1

Диск ведущий сцепления средний

Middle driving disk

3

16.1601130

1

Диск ведомый сцепления упругий

Flexible driven disk

4

17.1601130

1

Диск ведомый сцепления жесткий

Rigid driven disk

5

17.1601275

1

Кольцо промежуточное

Intermediate ring

6

16.1601270

4

Втулка пластины

Plate bushing

7

853057

8

Болт М10х1,25-6gх75

Bolt

8

1/05166/77

4

Шайба пружинная 8

Spring washer

9

1/05168/73

8

Шайба пружинная 10

Spring washer

10

1111-1012100

4

Болт крепления фланца масляного насоса

Bolt fastening oil pump flange

-

142.1601090

x

-

Диск нажимной сцепления с кожухом

Clutch pressure plate with housing

-

142.1601090-10

-

x

Диск нажимной сцепления с кожухом

Clutch pressure plate with housing

1

14.1601086

4

4

Рычаг оттяжной с вилкой и пружиной

Pull-back lever with fork and spring

2

14.1601122

1

1

Кожух с балансировочными пластинами

Housing with balancing plates

3

142.1601093

1

-

Диск нажимной сцепления

Clutch pressure plate

3

142.1601093-10

-

1

Диск нажимной сцепления

Clutch pressure plate

4

14.1601109

4

4

Гайка регулировочная вилки рычага нажимного диска

Adjusting nut of pressure plate lever fork

5

14.1601110

4

4

Пластина опорная регулировочной гайки

Adjusting nut support plate

6

14.1601111

4

4

Пластина запорная регулировочной гайки

Adjusting nut locking plate

7

14.1601113

4

4

Ось рычага нажимного диска

Shaft of pressure plate lever

8

14.1601115-10

12

12

Пружина нажимная сцепления

Clutch pressure spring

9

142.1601116

12

12

Пружина нажимная сцепления внутренняя

Clutch pressure spring, inner

10

142.1601117

12

12

Шайба прокладки нажимной пружины

Washer of pressure spring gasket

11

142.1601118

12

12

Прокладка нажимной пружины

Gasket of pressure spring

12

142.1601119

24

24

Шайба центрирующая нажимной пружины

Pressure spring centering washer

13

14.1601120

1

1

Кольцо упорное оттяжных рычагов

Pull-back lever thrust ring

14

14.1601275

4

4

Петля пружины

Spring hinge

15

14.1601318(*)

1

1

Пластина балансировочная

Balancing plate

16

14.1601318-10(*)

1

1

Пластина балансировочная

Balancing plate

17

14.1601318-20(*)

1

1

Пластина балансировочная

Balancing plate

18

14.1601340(**)

4

4

Болт стяжной

Coupling bolt

19

1/60430/21(*)

8

8

Болт М8-6gх12

Bolt

20

1/05327/03(*)

1

1

Заклепка Ф4х10

Rivet

21

1/05328/03(*)

1

1

Заклепка Ф4х12

Rivet

22

1/05329/03(*)

1

1

Заклепка Ф4х14

Rivet

23

1/10880/76

8

8

Шайба стопорная 9

Stop washer

24

870865

4

4

Шайба стопорная 17

Stop washer

1

14.1601095

1

Рычаг оттяжной

Pull-back lever

2

14.1601108

1

Вилка рычага

Lever fork

3

14.1601113

1

Ось вилки рычага

Lever fork shaft

4

14.1601270

40

Ролик

Roller

5

14.1601273

1

Пружина упорного кольца

Thrust ring spring

6

1/10880/76

2

Шайба стопорная 9

Stop washer

7

862506-10

2

Шайба 11х18

Washer

8

06-7853-4051(*)

1

Пробка транспортная

Transport plug

2

853057

12

Болт М10х1,25-6gх75

Bolt

3

1/05168/73

12

Шайба пружинная 10

Spring washer

4

45104160111890

1

Диск нажимной сцепления с кожухом 323482083118 "ZF-Sachs"

Pressure disk with casing

5

45104160120690

1

Диск ведомый сцепления упругий 491878000206 "ZF-Sachs"

Clutch driven disk elastic

6

45104160130890

1

Муфта выключения сцепления 343151000308 "ZF-Sachs"

Clutch release coupling

-

55111-1609509

x

Установка кронштейна и ПГУ на силовой агрегат

Pneumatic hydraulic servo unit and bracket installation

-

55111-1609509-01

x

Установка кронштейна и ПГУ на силовой агрегат

Pneumatic hydraulic servo unit and bracket installation

-

55111-1609509-02

x

Установка кронштейна и ПГУ на силовой агрегат

Pneumatic hydraulic servo unit and bracket installation

-

55111-1609509-03

x

Установка кронштейна и ПГУ на силовой агрегат

Pneumatic hydraulic servo unit and bracket installation

2

15.1772370

1

Сапун

Breather

4

19.1609292-40

1

1

1

1

Кронштейн установки пневмогидравлического усилителя

Pneumatic hydraulic servo unit bracket

6

55111-1609613

1

1

1

Удлинитель штока

Rod extension piece

8

6350-1609613

1

1

1

1

Штуцер

Union

10

1/60434/21

4

Болт М8-6gх20 табл. ВАЗ 10312

Bolt

12

1/60438/21

4

4

Болт М8-6gх30 табл. ВАЗ 10312

Bolt

14

1/59707/21

1

1

1

1

Болт М10х1,25-6gх25 табл. ВАЗ 10312

Bolt

16

1/55404/21

2

2

2

2

Болт М12х1,25-6gх30 табл. ВАЗ 10312

Bolt

18

1/05166/77

4

4

4

4

Шайба пружинная 8 табл. ВАЗ 10188

Spring washer

20

1/05168/77

1

1

1

1

Шайба пружинная 10 табл. ВАЗ 10188

Spring washer

22

1/05170/77

2

2

2

2

Шайба пружинная 12 табл. ВАЗ 10188

Spring washer

24

1/02800/60

1

1

1

1

Прокладка Ф14х20х1,5 табл. ВАЗ 14607

Gasket

26

1/02570/60

1

1

1

1

Прокладка Ф16х22х1,5 табл. ВАЗ 14607

Gasket

28

864896

1

1

1

1

Штуцер

Union

30

864300-П

1

1

1

1

Пробка транспортная

Transport plug

32

870825-01

1

1

1

1

Пробка транспортная

Transport plug

34

853113

4

Болт М8-6gх20

Bolt

40

45104161200200

1

Усилитель пневмогидравлический 8250.16.09.200-07, г. Минск для МО и СНГ

Pneumatic hydraulic servo unit

43

45104161200290

1

Усилитель пневмогидравлический 9700514230 ф. "Wabco" для тропического климата и поставки на экспорт, кроме МО

Pneumatic hydraulic servo unit

46

11.1602410-40

1

Усилитель пневмогидравлический, ОАО ВАЗ г. Волчанск, Украина

Pneumatic hydraulic servo unit

49

11.1602410-41

1

Усилитель пневмогидравлический, ОАО ВАЗ г. Волчанск, Украина

Pneumatic hydraulic servo unit

Обозначение

Designation

Рисунок

Figure

55111-1609509

1

55111-1609509-01

2

55111-1609509-02

3

55111-1609509-03

4

1

65117-1602595

1

Трубка

Pipe

2

191609292-20

x

Кронштейн установки пневмогидравлического усилителя

Pneumatic hydraulic servo unit bracket

3

65117-1609600

1

Трубка

Pipe

4

19.1609292-30

x

Кронштейн установки пневмогидравлического усилителя

Pneumatic hydraulic servo unit bracket

5

65117-1602146

1

Кронштейн крепления шланга

Hose fastening bracket

7

5320-1602603

1

Штуцер соединительный

Coupling pipe connection

8

6520-1609602

1

Прокладка

Gasket

9

6520-1609603

1

Штуцер

Pipe connection

10

54115-1609605

1

Кронштейн крепления штуцера

Pipe connection fastening bracket

12

6460-1609613

1

Штуцер

Pipe connection

13

65117-1609613

1

Удлинитель штока

Rod extension piece

14

5320-3401371

1

Клапан перепускной механизма рулевого управления

Steeering mechanism by-pass valve

15

5320-3401377

1

Колпачок перепускного клапана механизма рулевого управления

Steeering mechanism by-pass valve cap

16

1/60434/21

4

Болт М8-бgх20 табл. ВАЗ 10312

Bolt

17

1/55405/21

3

Болт М12х125-бgх35 табл. ВАЗ 10312

Bolt

18

1/07913/11

1

Гайка низкая М14х15-6Н табл. ВАЗ 10114

Thin nut

19

1/07914/11

1

Гайка низкая М16х15-6Н табл. ВАЗ 10114

Thin nut

20

1/05166/73

4

Шайба пружинная 8 табл. ВАЗ 10188

Spring washer

24

1/05170/73

3

Шайба пружинная 12 табл. ВАЗ 10188

Spring washer

25

1/05172/77

1

Шайба пружинная 16 табл. ВАЗ 10188

Spring washer

26

1/02800/60

1

Прокладка Ф14х20х1,5 табл. ВАЗ 14607

Gasket

29

1/26058/71

1

Шайба зубчатая 14 табл. ВАЗ 10190

Toothed washer

32

45 104 1612 002 90

1

Пневмогидравлический усилитель 970 051 4230

Pneumatic hydraulic servo unit

1

5320-1609516

1

Корпус задний в сборе

Rear body, assy.

2

5320-1609534

1

Поршень следящий в сборе

Follow-up piston, assy.

3

5320-1609552

1

Поршень в сборе

Piston, assy.

4

5320-1609556

1

Уплотнения поршня в сборе

Piston seals assy.

5

5320-1609570

1

Диафрагма в сборе

Diaphragm, assy.

6

5320-1609578

1

Клапан ПГУ в сборе

Power assistance valve, assy.

7

5320-1609592

1

Поршень пневматический в сборе

Pneumatic piston, assy.

8

15.1772370

1

Сапун

Breather

9

5320-1609515

1

Корпус ПГУ передний

Power assistance body, front

10

5320-1609561

1

Втулка упорная

Thrust bushing

11

5320-1609563

1

Втулка распорная

Distance sleeve

12

5350-1609565

1

Пружина распорная

Spacing spring

13

5320-1609567-10

1

Толкатель поршня

Piston pusher

14

5320-1609568

1

Гайка сферическая

Spherical nut

15

5320-1609569

1

Чехол защитный

Protective casing

16

5320-1609573

1

Пружина диафрагмы

Spring of diaphragm

17

5320-1609598

2

Кольцо опорное

Support ring

18

5320-3401371

1

Сапун клапана перепускного

Breather of by-pass valve

19

5320-1609601

1

Пружина поршня

Piston spring

20

5320-1609611

1

Крышка подвода воздуха

Air supply cover

21

5320-3401377

1

Колпачок клапана

Valve cap

22

862810

1

Кольцо стопорное

Locking ring

23

862813

1

Кольцо упорное

Thrust ring

24

864341

2

Пробка переднего корпуса

Front body plug

25

1/60436/21

4

Болт

Bolt

26

870353

5

Винт М8х35

Screw

29

1/61015/11

1

Гайка

Nut

30

864226

1

Кольцо уплотнительное

Sealing ring

31

864236

1

Кольцо уплотнительное

Sealing ring

32

864146

1

Манжета в сборе

Collar, assy.

36

1/02458/50

4

Прокладка 24х32х0,5

Shim

38

8632528

1

Шайба корпуса уплотнения

Seal body washer

39

1/05166/77

11

Шайба пружинная

Spring washer

1

5320-1609516

1

Корпус задний в сборе

Rear body, assy.

2

5320-1609534

1

Поршень следящий в сборе

Follow-up piston, assy.

3

5320-1609552

1

Поршень в сборе

Piston, assy.

4

5320-1609556

1

Уплотнения поршня в сборе

Piston seals assy.

5

5320-1609570

1

Диафрагма в сборе

Diaphragm, assy.

6

5320-1609578

1

Клапан ПГУ в сборе

Power assistance valve, assy.

7

5320-1609592

1

Поршень пневматический в сборе

Pneumatic piston, assy.

8

15.1772370

1

Сапун

Breather

9

5320-1609515

1

Корпус ПГУ передний

Power assistance body, front

10

5320-1609561

1

Втулка упорная

Thrust bushing

11

5320-1609563

1

Втулка распорная

Distance sleeve

12

5350-1609565

1

Пружина распорная

Spacing spring

13

5320-1609567-10

1

Толкатель поршня

Piston pusher

14

5320-1609568

1

Гайка сферическая

Spherical nut

15

5320-1609569

1

Чехол защитный

Protective casing

16

5320-1609573

1

Пружина диафрагмы

Spring of diaphragm

17

5320-1609598

2

Кольцо опорное

Support ring

18

5320-3401371

1

Сапун клапана перепускного

Breather of by-pass valve

19

5320-1609601

1

Пружина поршня

Piston spring

20

5320-1609611

1

Крышка подвода воздуха

Air supply cover

21

5320-3401377

1

Колпачок клапана

Valve cap

22

862810

1

Кольцо стопорное

Locking ring

23

862813

1

Кольцо упорное

Thrust ring

24

864341

2

Пробка переднего корпуса

Front body plug

25

1/60436/21

4

Болт

Bolt

26

870353

5

Винт М8х35

Screw

29

1/61015/11

1

Гайка

Nut

30

864226

1

Кольцо уплотнительное

Sealing ring

31

864236

1

Кольцо уплотнительное

Sealing ring

32

864146

1

Манжета в сборе

Collar, assy.

36

1/02458/50

4

Прокладка 24х32х0,5

Shim

38

8632528

1

Шайба корпуса уплотнения

Seal body washer

39

1/05166/77

11

Шайба пружинная

Spring washer

1

5320-1609517

1

Корпус пневмогидравлического усилителя задний

Pneumatic hydraulic power assistance body, rear

4

-

1

Шарик 7,144-40

Ball

5

864849

1

Седло

Seat

1

5320-1609536

1

Поршень следящий

Guide piston

2

5320-1609543

1

Корпус следящего поршня

Guide piston body

3

33.1110682

1

Кольцо А32

Ring

1

5320-1609553

1

Поршень выключения сцепления

Clutch release piston

2

5320-1609555

1

Втулка распорная манжеты

Collar distance sleeve

3

862814

1

Кольцо стопорное

Lock ring

4

864173

1

Манжета 13,4х28

Collar

1

5320-1609559

1

Корпус уплотнения поршня

Piston seal body

2

864224

1

Кольцо уплотнительное

Sealing ring

3

864235

1

Кольцо уплотнительное

Sealing ring

1

5320-1609571

2

Диафрагма

Diaphragm

2

5320-1609572

2

Шайба диафрагмы

Diaphragm washer

3

5320-1609574

1

Седло диафрагмы

Diaphragm seat

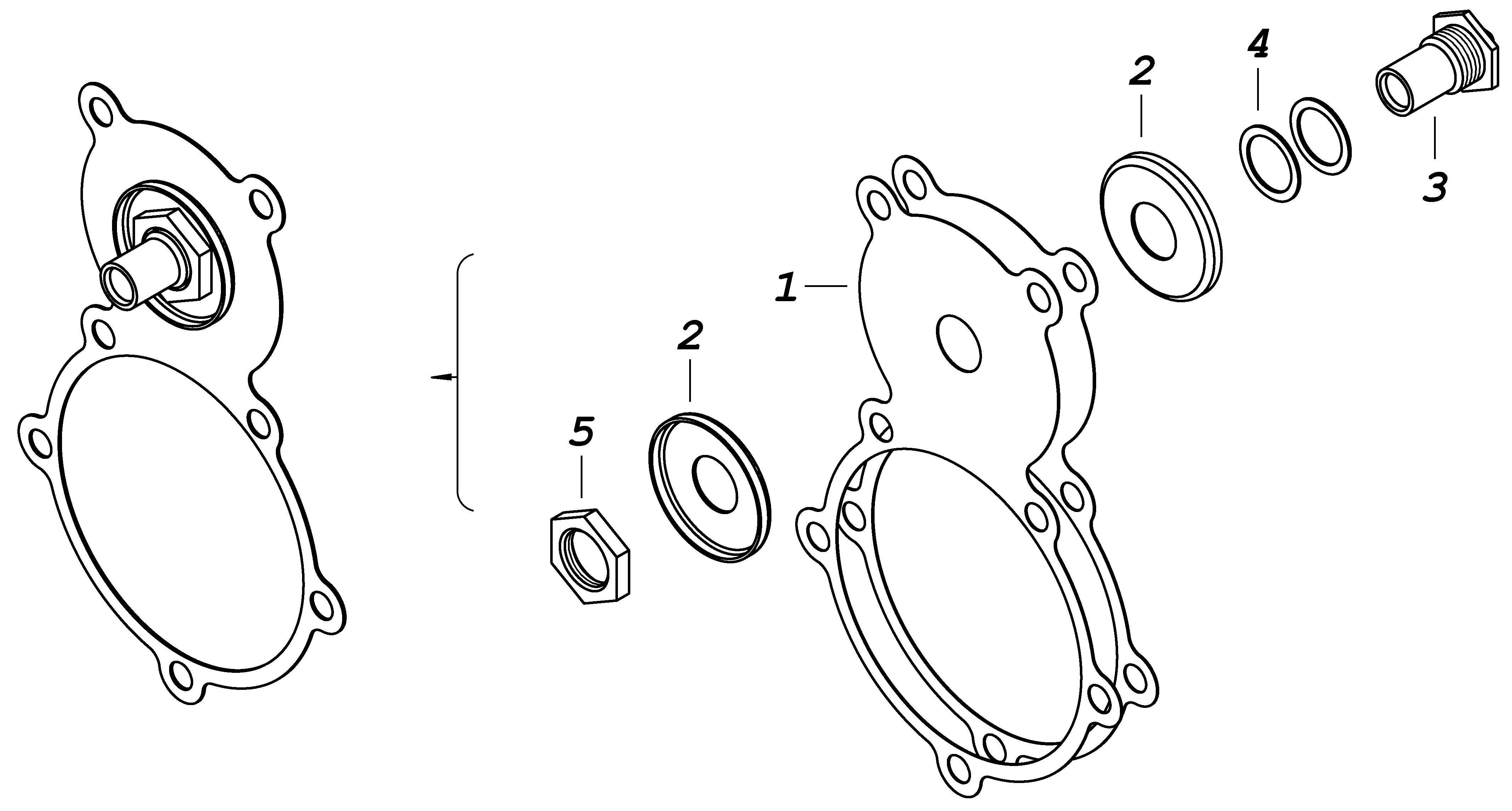

4

5320-1609576

2

Прокладка седла диафрагмы

Diaphragm seat gasket

5

853542-П29

1

Гайка

Nut

1

5320-1609581

1

Стержень клапана

Valve stem

2

5320-1609583

1

Трубка клапана

Valve pipe

3

5320-1609585

2

Конус клапана

Valve cone

4

5320-1609587

1

Седло клапана

Valve seat

5

5320-1609589

1

Пружина клапана

Valve spring

6

5320-1609591

2

Шайба клапана малая

Valve washer, small

7

251642

1

Гайка М4

Nut

8

862527

2

Шайба клапана большая

Valve washer, large

1

5320-1609593

1

Поршень пневматический

Pneumatic piston

2

5320-1609597

1

Манжета пневматического поршня

Pneumatic piston collar
