Каталог 65115-3902007КД (ЕВРО-1-2) / 34(Каталог)65115-3902007КД

4310-3400012

х

Установка рулевого механизма

Steering mechanism installation

55111-3400012

х

Установка рулевого механизма

Steering mechanism installation

1

4310-3400020

1

1

Механизм рулевой

Steering gear

2

4310-3401090

1

Сошка рулевого управления

Steering pitman arm

2

53212-3401090

1

Сошка рулевого управления

Steering pitman arm

3

4310-3401092

1

1

Накладка защитная

Protective lining

4

1/58405/31

2

2

Болт М16х1,5х50

Bolt

5

1/58643/31

2

2

Болт М16х1,5-6gх130

Bolt

6

1/05172/77

4

4

Шайба пружинная 16

Spring washer

7

853567

1

1

Гайка М45х1.5-6Н

Nut

8

853631

1

1

Шайба

Washer

9

53205-3414010

1

Тяга сошки с наконечниками

Pitman arm rod

9

4310-3414010

1

Тяга сошки

Pitman arm rod

10

853514

2

2

Гайка М25х1.5-6Н

Nut

11

1/07350/01

2

2

Шплинт 4,7х50

Cotter pin

13

853062

1

1

Болт М8-6gx45

Bolt

14

251645

1

1

Гайка М8-6Н

Nut

15

5320-3414036

1

1

Накладка защитная тяги сошки

Protective lining

1

65115-3414010-60

1

Тяга сошки с наконечниками

Steering pitman arm rod

3

53212-3401090-76

1

Cошка

Steering pitman arm

4

53212-3401094-64

2

Болт М20Х1.5-6g Х85

Bolt

5

53212-3401095-64

2

Болт М20Х1.5-6g Х125

Bolt

6

1/05174/77

4

Шайба пружинная 20

Spring washer

7

1/07350/01

2

Шплинт разводной 5Х50

Cotter pin

8

853514

2

Гайка М24Х1.5-6Н

Nut

10

853631

1

Шайба

Washer

12

45104340110190

1

Механизм рулевого управления С500-R 715-101 (115-001)

Steering system mechanism

1

4310-3401010

1

Картер механизма рулевого управления

Steering mechanism case

2

4310-3401063

1

Вал сошки с крышкой

Pitman arm shaft with cover

3

4310-3401710

1

Редуктор угловой

Angle reduction gear

4

4310-3430012

1

Клапан управления гидроусилителем руля

Power steering assistant valve

5

2101-2401046

1

Пробка магнитная

Magnetic plug

6

4310-3401030

1

Манжета наружная сальника вала сошки

Pitman arm shaft gland outer collar

7

864190

1

Манжета 58Х76 «БРТ»

Collar

7

864190

1

Манжета 58Х76 Simbo Польша

Collar

8

4310-3400021

1

Табличка информационная

Nameplate

9

4310-3401029-10

1

Манжета «БРТ»

Collar

9

4310-3401029-10

1

Манжета Simbo Польша

Collar

10

5320-3401038

1

Гайка шариковая

Ball nut

11

4310-3401065

1

Вал сошки

Pitman arm shaft

12

4310-3401079

1

Крышка передняя

Rear cover

13

5320-3401179

2

Желоб шариковой гайки

Ball nut channel

14

4310-3401359

1

Винт рулевого управления

Steering gear screw

15

5320-3401361

1

Кольцо уплотнительное

Sealing ring

16

5320-3401371

1

Клапан перепускной

By-pass valve

17

5320-3401373

1

Шайба пружинная

Spring washer

18

5320-3401377

1

Колпачок перепускного клапана

By-pass valve cap

19

5320-3401391

1

Кольцо распорное уплотнения винта

Gland ring

20

5320-3401403

1

Втулка

Bushing

21

4310-3401411

1

Рейка-поршень

Rack-piston

22

4310-3401415

1

Кольцо уплотнительное

Sealing ring

23

4310-3401417

2

Винт установочный

Set screw

24

4310-3401529-01

1

Крышка задняя

Rear cover

26

4310-3401789

1

Шайба

Washer

27

33,1111910(*)

2

Гвоздь нарезной

Thread nail

28

1/13069/21

16

Болт М10х1.25-6gх30

Bolt

29

1/13438/31

6

Болт М10х1.25-6gх50

Bolt

30

1/21647/21

6

Гайка М10х1.25

Nut

31

1/05166/73

3

Шайба пружинная 8

Spring washer

32

1/05168/73

29

Шайба пружинная 10

Spring washer

33

853034

1

Болт М10-6gх65

Bolt

34

1/60436/21

3

Болт М8-6gх25

Bolt

35

853512

1

Гайка

Nut

36

(*)

2

Заклепка 2х6,37

Rivet

37

862812

1

Кольцо упорное

Thrust ring

38

864194

1

Кольцо упорное

Thrust ring

39

864201

2

Кольцо уплотнительное

Sealing ring

40

864203

5

Кольцо уплотнительное

Sealing ring

41

864206

1

Кольцо уплотнительное

Sealing ring

42

864207

2

Кольцо уплотнительное

Sealing ring

43

864208

1

Кольцо распорное уплотнения поршня

Ring

44

864305

1

Пробка транспортная

Transport plug

45

864306

1

Пробка транспортная

Transport plug

46

31

Шарик 7.144-40

Ball-stopper

47

4626131942

3

Подшипник 819705 К2 роликовый упорный одинарный

Tapered roller single - row bearing

49

45104997500100

1

Пробка У16.30.4154.0051-14

Transport plug

1

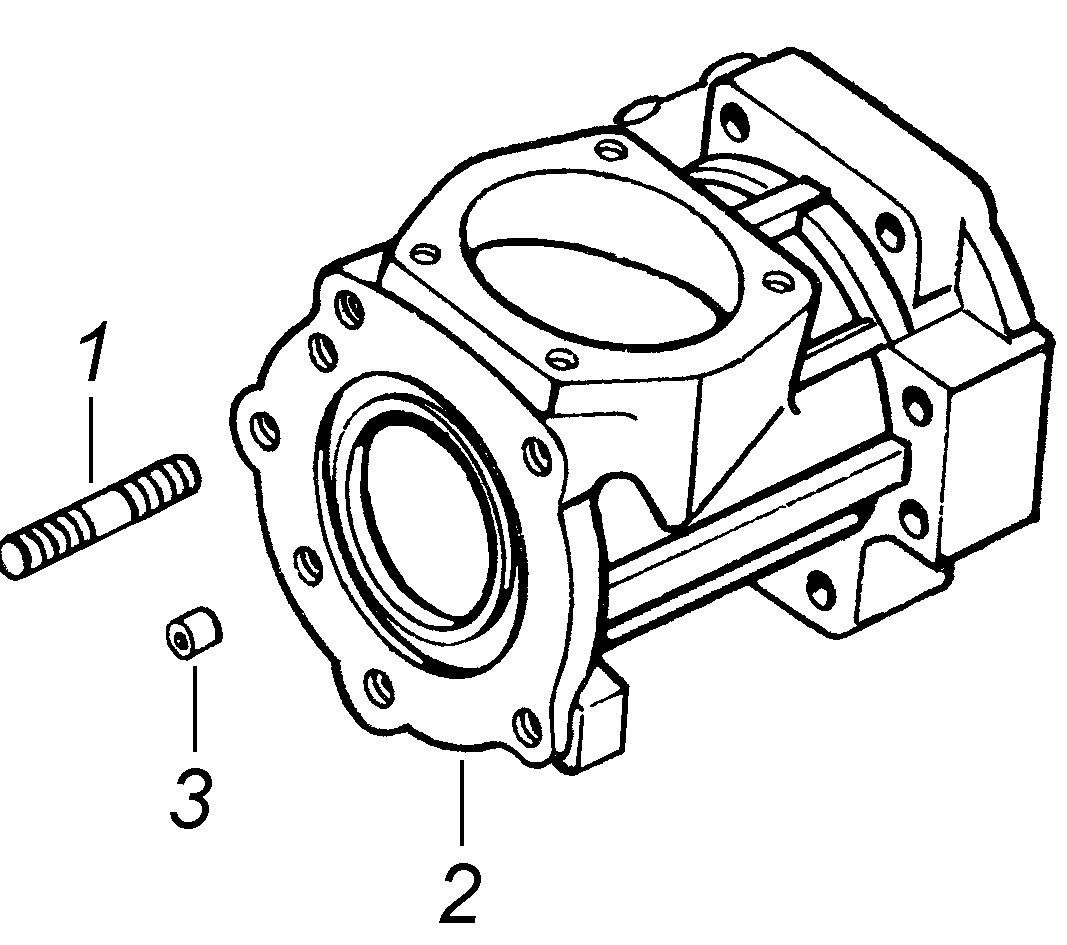

4310-3401015

1

Картер

Case

2

4310-3401076

1

Втулка картера

Case bushing

3

1

Шарик 7.144-40

Ball

4

1/35466/21

2

Шпилька М10х1.25

Stud

1

4310-3401029-10

1

Манжета

Collar

2

4310-3401082

1

Крышка боковая

Side cover

3

4310-3401065

1

Вал сошки

Pitman arm shaft

4

5320-3401140

1

Шайба регулировочная

Shim

9

5320-3401163

1

Винт регулировочный

Adjusting screw

10

5320-3401176

1

Шайба упорная

Thrust washer

11

862803

1

Кольцо упорное

Thrust ring

12

864204

1

Кольцо уплотнительное

Sealing ring

13

251648

1

Гайка М14х1.5-6Н

Nut

1

4310-3401716

1

Корпус редуктора механизма рулевого управления

Body of reduction gear of steering control

2

4310-3401720

1

Крышка корпуса с манжетами

Body cover with collars

*

4310-3401735

1

Шестерни ведущая и ведомая редуктора механизма рулевого управления

Driving and driven pinions of the reduction gear

3

4310-3401736

1

Шестерня ведущая углового редуктора с корпусом

Driving pinion of the reduction gear with body

4

4310-3401750

1

Шестерня ведомая углового редуктора рулевого механизма

Driven pinion of the reduction gear

5

5320-3401719

1

Крышка упорная редуктора

Reduction gear thrust cover

6

5320-3401740

1

Кольцо уплотнительное ведущей шестерни

Sealing ring of driving pinion

7

4310-3401741

1

Крышка защитная

Protective cover

8

5320-3401753

8

Прокладка регулировочная

Shim

9

5320-3401754

5

Прокладка регулировочная

Shim

10

5320-3401755

2

Прокладка

Gasket

11

5320-3401756

1

Прокладка регулировочная

Shim

12

853354

4

Болт М8х30

Bolt

13

864201

1

Кольцо уплотнительное

Sealing ring

14

864245

1

Кольцо уплотнительное

Sealing ring

15

1/05166/73

4

Шайба пружинная 8

Spring washer

1

853310

4

Шпилька

Stud

2

4310-3401717

1

Корпус углового редуктора механизма рулевого управления

Body of reduction gear of steering control

3

5320-3401791

4

Втулка

Bushing

1

4310-3401721

1

Крышка корпуса ведущей шестерни

Сover of driving gear body

2

5320-3401746

1

Манжета

Collar

3

853635

1

Шайба

Washer

4

862804

1

Кольцо упорное

Thrust ring

5

864113

1

Манжета 22х34.5

Collar

1

4310-3401737

1

Шестерня ведущая углового редуктора

Driving gear of reduction gear

2

4310-3401745

1

Корпус ведущей шестерни

Driving gear case

3

853512

1

Гайка

Nut

4

864213

1

Кольцо уплотнительное

Sealing ring

5

864709

2

Шарикоподшипник радиальный однорядный 205К

Ball radial single-row bearing

1

4310-3401751

1

Шестерня ведомая углового редуктора

Reduction gear vriven pinion

2

5320-3401743

1

Втулка распорная подшипников ведомой шестерни

Distance sleeve of driven gear bearings

3

862801

1

Кольцо упорное

Thrust ring

4

50110

1

Подшипник шариковый радиальный с канавкой на наружном конце

Ball radial bearing with groove on outer race

5

110

1

Подшипник шариковый радиальный однорядный

Ball radial single-row bearing

1

53205-3414011

1

Тяга c наконечниками

Pitman arm rod with tips

2

5320-3414026

2

Крышка тяги сошки

Pitman arm control cover

3

5320-3414032

2

Палец шаровой

Ball pin

6

5320-3414067

2

Вкладыш наконечника тяги рулевой трапеции нижний

Insert lower

7

5320-3414069

2

Пружина наконечника тяги рулевой трапеции

Spring

10

6520-3414074

2

Чехол защитный

Protective cover

11

6520-3414075

2

Употнитель

Seal

12

6520-3414076

2

Кольцо

Ball

13

6520-3414077

2

Кольцо

Ball

14

853628

2

Шайба 60х78

Washer

15

864006

2

Масленка 1.3 Ц 6.хр. ГОСТ 19853-74

Oiler
