54115-1200002-20

x

Установка системы выпуска

Exhaust system installation

-

54115-1200002-30

x

Установка системы выпуска

Exhaust system installation

-

54115-1200002-40

x

Установка системы выпуска

Exhaust system installation

1

6520-1201010

1

1

1

Глушитель выпуска

Muffler

2

54115-1203010-10

1

1

Патрубок приемный

Intake branch pipe

3

54115-1203010-50

1

1

Патрубок приемный

Intake branch pipe

4

54115-1203011-10

1

Патрубок приемный

Intake branch pipe

5

54115-1203011-20

1

Патрубок приемный

Intake branch pipe

6

54115-1203012-01(*)

2

2

2

Металлорукав

Metal hose

7

54115-1203012-02(*)

2

2

2

Металлорукав

Metal hose

8

54115-1203012-03(*)

2

2

2

Металлорукав

Metal hose

9

54115-1203013-10

1

1

1

Труба правая

R.h. pipe

10

54115-1203014-30

1

1

1

Труба левая

L.h. pipe

12

54115-1203023-20

2

Прокладка

Gasket

14

54115-1203035

1

1

1

Тройник

T-piece

16

54115-1203047

2

2

2

Хомут

Clip

18

54115-1203048

1

Патрубок выпускной

Outlet branch pipe

18

54115-1203048-10

1

1

Патрубок выпускной

Outlet branch pipe

22

54115-1203020

2

2

2

Прокладка

Gasket

23

53215-1203023

2

2

Прокладка

Gasket

24

54115-1203023

10

10

10

Прокладка

Gasket

27

54115-1203030-50

1

1

1

Кронштейн левой трубы

L.h. pipe bracket

28

54115-1203031-40

1

1

1

Кронштейн правой трубы

R.h. pipe bracket

30

54115-1203041

2

2

2

Кронштейн

Bracket

32

54115-1203053

1

Кронштейн

Bracket

32

54115-1203053-10

1

1

Кронштейн

Bracket

35

54115-1203060

2

2

2

Хомут

Clip

36

54115-1203061

2

2

2

Стремянка

U-bolt

38

54115-1203083

2

2

2

Проставка

Spacer

41

1/59707/21

2

3

3

Болт М10х1,25-6gх25 табл.ВАЗ 10312

Bolt

43

1/59709/21

8

8

8

Болт М10х1,25-6gх35 табл.ВАЗ 10312

Bolt

44

1/13070/21

12

12

12

Болт М10х1,25-6gх40 табл.ВАЗ 10312

Bolt

45

1/12347/21

6

6

6

Болт М10х1,25-6gх45 табл.ВАЗ 10312

Bolt

50

1/59724/31

8

8

8

Болт М10х1,25-6gх130 табл.ВАЗ 10312

Bolt

56

1/21647/11

44

44

44

Гайка М10х1,25-6Н

табл.ВАЗ 10112

Nut

57

1/21647/40

8

8

Гайка М10х1,25-6Н

табл.ВАЗ 10112

Nut

60

1/26386/01

9

10

10

Шайба плоская 10х18 табл.ВАЗ 10172

Plate washer

61

1/26468/01

3

3

Шайба плоская 10х25 табл.ВАЗ 10172

Plate washer

62

1/26443/01

3

3

3

Шайба плоская 10х35 табл.ВАЗ 10172

Plate washer

64

1/05166/77

12

Шайба пружинная 8

табл.ВАЗ 10188

Spring washer

66

1/05168/77

48

48

40

Шайба пружинная 10 табл.ВАЗ 10188

Spring washer

70

853578

12

Гайка М8-6Н

Nut

Обозначение

Designation

Рисунок

Figure

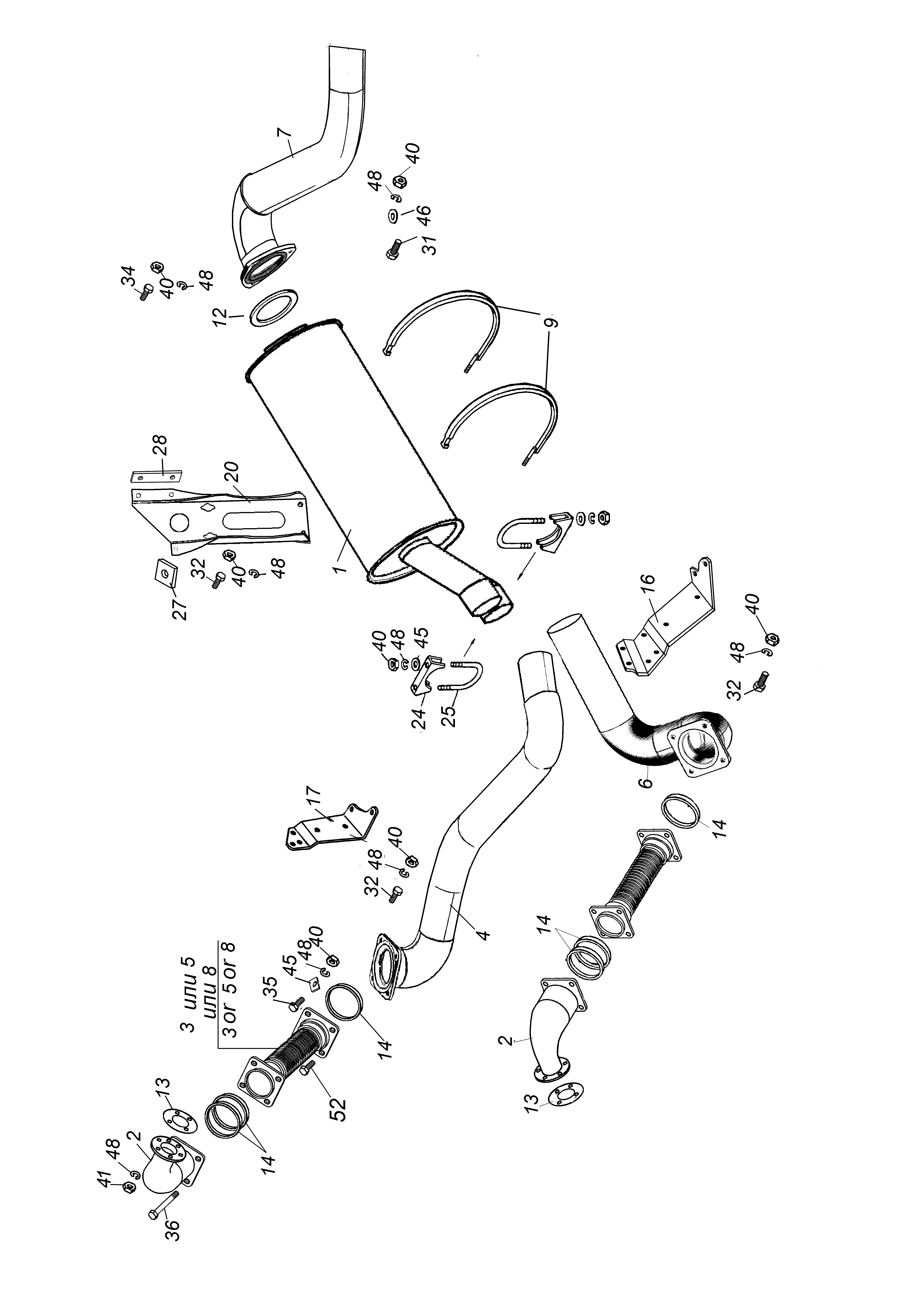

54115-1200002-20

1, 3

54115-1200002-30

1, 3, 5

54115-1200002-40

1, 3, 4, 5

1

54115-1201010

1

Глушитель выпуска

Muffler

2

54115-1203010-10

2

Патрубок приемный

Intake branch pipe

3

54115-1203012-01

2

Металлорукав

Metal hose

4

54115-1203013-40

1

Труба правая

R.h. pipe

5

54115-1203012-02

2

Металлорукав

Metal hose

6

54115-1203014-40

1

Труба левая

L.h. pipe

7

54115-1203015

1

Труба выпускная

Exhaust pipe

8

54115-1203012-03

2

Металлорукав

Metal hose

9

5320-1203047

2

Хомут

Clip

12

5320-1203020

1

Прокладка

Gasket

13

53215-1203023

2

Прокладка

Gasket

14

54115-1203023

10

Прокладка

Gasket

16

54115-1203030-40

1

Кронштейн левой трубы

L.h. pipe bracket

17

54115-1203031-40

1

Кронштейн правой трубы

R.h. pipe bracket

20

53215-1203034

1

Кронштейн

Bracket

24

54115-1203060

2

Хомут

Clip

25

54115-1203061

2

Стремянка

U-bolt

27

53215-1203080

1

Пластина

Plate

28

53215-1203081

1

Пластина

Plate

31

1/59707/21

1

Болт М10х1,25-6gх25

Bolt

32

1/13069/21

3

Болт М10х1,25-6gх30

Bolt

34

1/13070/21

13

Болт М10х1,25-6gх40

Bolt

35

1/12347/21

4

Болт М10х1,25-6gх45

Bolt

36

1/59724/31

8

Болт М10х1,25-6gх130

Bolt

40

1/21647/11

37

Гайка М10х1,25-6Н

Nut

41

1/21647/40

8

Гайка М10х1,25-6Н

Nut

45

1/26386/01

8

Шайба плоская 10х18

Plate washer

46

1/26468/01

1

Шайба плоская 10х25

Plate washer

48

1/05168/77

41

Шайба пружинная 10

Spring washer
