154.1700051-20 Коробка передач с делителем, управлением и деталями сцепления

1

14.1701010

1

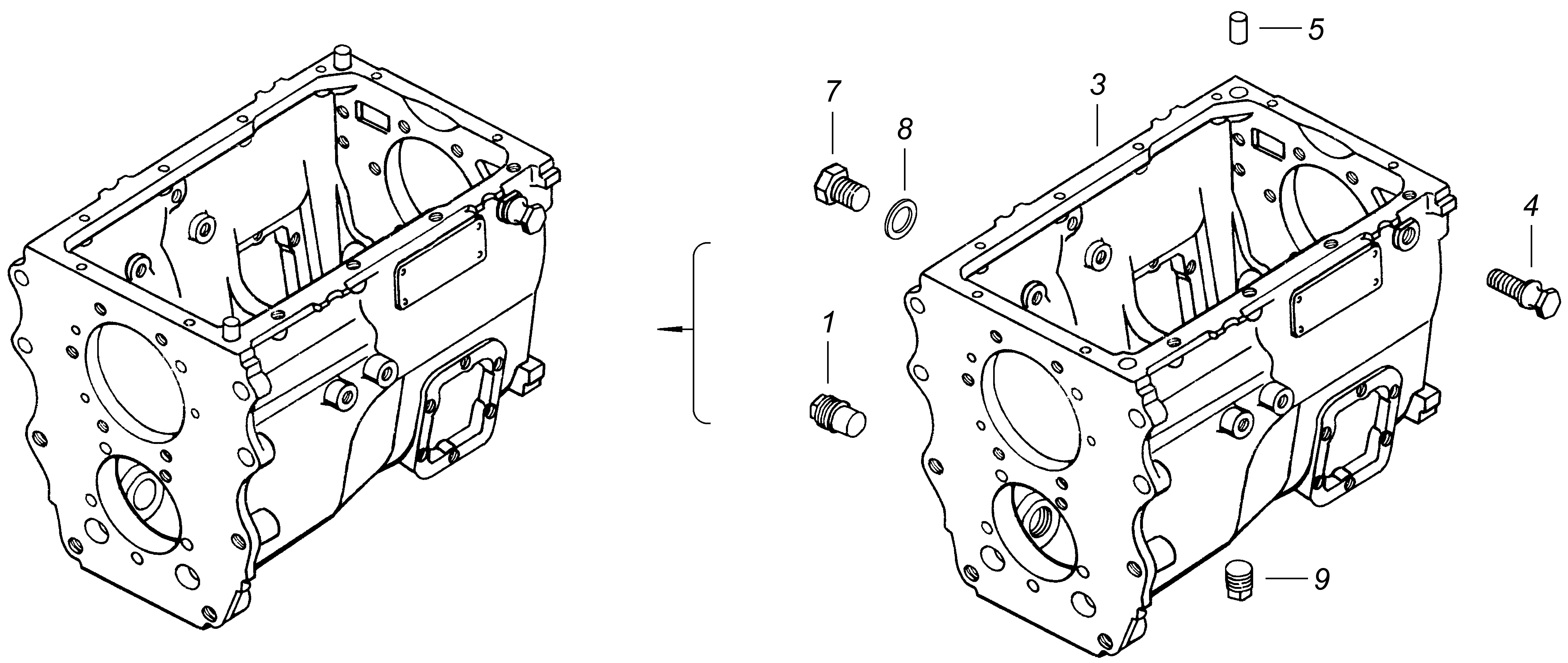

Картер коробки передач

Gearbox case

3

152.1701025

1

Вал первичный коробки передач

Gearbox primary shaft

5

14.1701047

1

Вап промежуточный

Layshaft

7

14.1701086

2

Шайба упорная блока шестерен заднего хода

Reverse gear unit thrust washer

9

142.1701100

1

Вал вторичный коробки передач

Gearbox main shaft

13

14.1701200

1

Крышка заднего подшипника вторичного вала

Main shaft rear bearing cover

15

14.1701440

1

Маслоуказатель

Oil level indicator

17

14.1702010

1

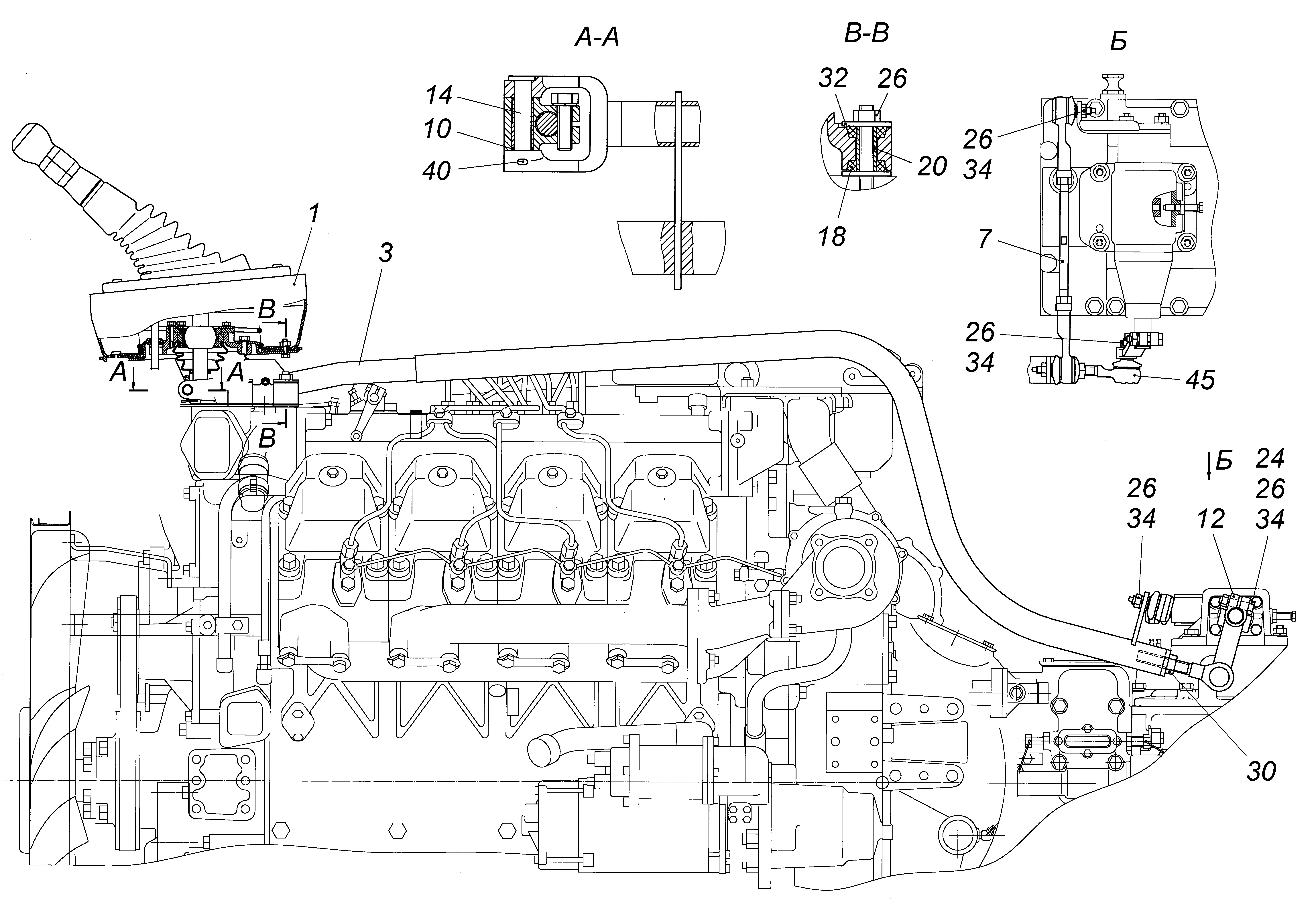

Механизм переключения передач

Gear change mechanism

19

14.1701020

2

Крышка люка привода отбора мощности коробки передач

Gearbox PTO drive hatch cover

21

14.1701021-01

2

Прокладка крышки люка привода отбора мощности коробки передач

Gasket of gearbox PTO drive hatch cover

23

14.1701034

1

Кольцо установочное

Locating ring

25

14.1701035

10

Прокладка регулировочная

Shim

27

14.1701036

6

Прокладка регулировочная

Shim

29

15.1701040

1

Крышка заднего подшипника первичного вала

Primary shaft rear bearing cover

31

14.1701060

1

Шайба упорная

Thrust washer

33

14.1701074

1

Крышка заднего подшипника промежуточного вала

Layshaft rear bearing cover

35

14.1701075

2

Прокладка крышки заднего подшипника промежуточного вала

Layshaft rear bearing cover gasket

37

14.1701076

1

Планка стопорная болтов

Locking strip for bolts

39

14.1701078

1

Стакан заднего подшипника промежуточного вала

Layshaft rear bearing sleeve

41

14.1701082

1

Блок шестерен заднего хода

Reverse gear unit

43

14.1701084

1

Втулка промежуточная подшипников блока шестерен

Intermediate bushing for gear unit bearings

45

14.1701092

1

Ось блока шестерен заднего хода

Reverse gear unit shaft

47

14.1701203

1

Прокладка крышки заднего подшипника вторичного вала

Gasket of main shaft rear bearing cover

49

142.1701240

1

Фланец крепления кардана к вторичному валу коробки передач

Flange fastening the propeller shaft to gearbox main shaft

51

14.1702014

1

Прокладка верхней крышки коробки передач

Gearbox cover upper gasket

53

14.3802033

1

Червяк привода спидометра

Speedometer drive worm

55

45104951000900

1

Подшипник шариковый радиальный однорядный с канавкой на наружном кольце 6-50412АШ1

Ball radial single-row bearing with groove on outer race

57

45104957000110

1

Подшипник роликовый радиальный сферический двухрядный 6-53610Ш1

Radial double-row spherical roller bearing

59

14.1701243

1

Пружина тарельчатая НД 70х40х4х1,5

Plate spring

61

1/59703/21

12

Болт М10х1,25-6gх16

Bolt

63

1/59705/21

1

Болт М10х1,25-6gх20

Bolt

65

1/13070/21

2

Болт М10х1,25-6gх40

Bolt

67

1/12880/21

8

Болт М10х1,25-6gх60

Bolt

69

1/55404/33

2

Болт М12х1,25-6gх30

Bolt

71

1/55407/21

3

Болт М12х1,25-6gх45

Bolt

73

1/55409/21

4

Болт М12х1,25-6gх55

Bolt

75

1/55414/21

2

Болт М12х1,25-6gх80

Bolt

77

1/26386/01

12

Шайба плоская 10х18

Plate washer

79

1/05200/01

9

Шайба плоская 12х22

Plate washer

81

1/05168/73

25

Шайба пружинная 10

Spring washer

83

1/05170/73

9

Шайба пружинная 12

Spring washer

85

870014

6

Болт М10х1,25-6gх28

Bolt

87

870024

2

Болт М10х1,25-6gх40

Bolt

89

870510

1

Гайка М39х2-6Н

Nut

91

870632

1

Прокладка уплотнительная 30

Gasket

93

870851

6

Шайба замковая 10

Lock washer

95

870862

1

Шайба стопорная11

Stop washer

97

870884

1

Пробка КГ 1/8"

Plug

99

4525321821

2

Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец 64907К

Radial roller bearing with long cylindrical rollers without races

1

14.1701010

1

Картер коробки передач

Gearbox case

3

152.1701025

1

Вал первичный коробки передач

Gearbox primary shaft

5

14.1701047

1

Вап промежуточный

Layshaft

7

14.1701086

2

Шайба упорная блока шестерен заднего хода

Reverse gear unit thrust washer

9

142.1701100

1

Вал вторичный коробки передач

Gearbox main shaft

13

14.1701200

1

Крышка заднего подшипника вторичного вала

Main shaft rear bearing cover

15

14.1701440

1

Маслоуказатель

Oil level indicator

17

14.1702005-10

1

Механизм переключения передач

Gear change mechanism

19

14.1701020

2

Крышка люка привода отбора мощности коробки передач

Gearbox PTO drive hatch cover

21

14.1701021-01

2

Прокладка крышки люка привода отбора мощности коробки передач

Gasket for gearbox PTO drive hatch cover

23

14.1701034

1

Кольцо установочное

Locating ring

25

14.1701035

10

Прокладка регулировочная

Shim

27

14.1701036

6

Прокладка регулировочная

Shim

29

15.1701040

1

Крышка заднего подшипника первичного вала

Primary shaft rear bearing cover

31

14.1701060

1

Шайба упорная

Thrust washer

33

14.1701074

1

Крышка заднего подшипника промежуточного вала

Layshaft rear bearing cover

35

14.1701075

2

Прокладка крышки заднего подшипника промежуточного вала

Layshaft rear bearing cover gasket

37

14.1701076

1

Планка стопорная болтов

Locking strip for bolts

39

14.1701078

1

Стакан заднего подшипника промежуточного вала

Layshaft rear bearing sleeve

41

14.1701082

1

Блок шестерен заднего хода

Reverse gear unit

43

14.1701084

1

Втулка промежуточная подшипников блока шестерен

Intermediate bushing for gear unit bearings

45

14.1701092

1

Ось блока шестерен заднего хода

Reverse gear unit shaft

47

14.1701203

1

Прокладка крышки заднего подшипника вторичного вала

Main shaft rear bearing cover gasket

49

142.1701240

1

Фланец крепления кардана к вторичному валу коробки передач

Flange fastening the propeller shaft to gearbox main shaft

51

14.1702014

1

Прокладка верхней крышки коробки передач

Gearbox upper cover gasket

53

14.3802033

1

Червяк привода спидометра

Speedometer drive worm

55

45104951000900

1

Подшипник -650412Ш1 шариковый радиальный однорядный

Ball radial single-row bearing

57

45104957000110

1

Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный

Radial roller double-row spherical bearing

59

14.1701243

1

Пружина тарельчатая НД 70х40х4х1,5

Plate spring

61

1/59703/21

12

Болт М10х1,25-6gх16

Bolt

63

1/59705/21

1

Болт М10х1,25-6gх20

Bolt

65

1/13070/21

2

Болт М10х1,25-6gх40

Bolt

67

1/12880/21

8

Болт М10х1,25-6gх60

Bolt

69

1/55404/33

2

Болт М12х1,25-6gх30

Bolt

71

1/55407/21

3

Болт М12х1,25-6gх45

Bolt

73

1/55409/21

4

Болт М12х1,25-6gх55

Bolt

75

1/55414/21

2

Болт М12х1,25-6gх80

Bolt

77

1/26386/01

12

Шайба плоская 10х18

Plate washer

79

1/05200/01

9

Шайба плоская 12х22

Plate washer

81

1/05168/73

25

Шайба пружинная 10

Spring washer

83

1/05170/73

9

Шайба пружинная 12

Spring washer

85

870014

6

Болт М10х1,25-6gх28

Bolt

87

870024

2

Болт М10х1,25-6gх40

Bolt

89

870510

1

Гайка М39х2-6Н

Nut

91

870632

1

Прокладка уплотнительная Ф30

Gasket

93

870851

6

Шайба замковая Ф10

Lock washer

95

870862

1

Шайба стопорная11

Stop washer

97

870884

1

Пробка КГ 1/8"

Plug

99

64907К

2

Подшипник роликовый радиальный

Radial roller bearing

1

154.1701010

1

Картер коробки передач

Gearbox case

3

154.1701025

1

Вал первичный коробки передач

Gearbox primary shaft

5

154.1701047

1

Вап промежуточный коробки передач

Layshaft

7

14.1701086

2

Шайба упорная блока шестерен заднего хода

Reverse gear unit thrust washer

9

154.1701100

1

Вал вторичный коробки передач

Gearbox main shaft

11

154.1701201

1

Крышка заднего подшипника вторичного вала с манжетой

Main shaft rear bearing cover with collar

13

14.1701440

1

Маслоуказатель

Oil level indicator

15

14.1702010

1

Механизм переключения передач

Gear change mechanism

17

154.1701070

1

Крышка заднего подшипника промежуточного вала с кольцом подшипника

Intermediate axle rear bearing cap with bearing ring

19

154.1770190

1

Муфта синхронизатора

Synchronizer coupling

21

14.1701020

2

Крышка люка привода отбора мощности коробки передач

Cover of gearbox PTO drive hatch

23

14.1701021-01

2

Прокладка крышки люка привода отбора мощности коробки передач

Cover of gearbox PTO drive hatch gasket

25

154.1701040

1

Крышка заднего подшипника первичного вала

Gearbox primary shaft rear bearing cover

27

154.1701042

2

Прокладка регулировочная

Shim

29

154.1701042-10

2

Прокладка регулировочная

Shim

30

15.1701044

1

Шайба упорная

Thrust washer

31

14.1701075

1

Прокладка крышки заднего подшипника промежуточного вала

Layshaft rear bearing cover gasket

33

154.1701076

1

Планка стопорная болтов

Locking strip for bolts

35

154.1701082

1

Блок шестерен заднего хода

Reverse gear unit

37

14.1701084

1

Втулка промежуточная подшипников блока шестерен

Gear unit bearings intermediate bushing

39

14.1701092

1

Ось блока шестерен заднего хода

Reverse gear unit axle

40

154.1770256

1

Втулка распорная

Distance sleeve

41

154.1701203

1

Прокладка крышки заднего подшипника вторичного вала

Gearbox main shaft rear bearing cover gasket

43

154.1701245

1

Шайба упорная

Thrust washer

45

154.1701771

2

Прокладка регулировочная

Shim

47

154.1701771-10

2

Прокладка регулировочная

Shim

49

154.1701771-20

2

Прокладка регулировочная

Shim

51

154.1701771-30

2

Прокладка регулировочная

Shim

53

154.1701771-40

2

Прокладка регулировочная

Shim

55

154.1701771-50

2

Прокладка регулировочная

Shim

57

154.1701771-60

2

Прокладка регулировочная

Shim

59

154.1701771-70

2

Прокладка регулировочная

Shim

61

154.1701771-80

2

Прокладка регулировочная

Shim

63

154.1701771-90

2

Прокладка регулировочная

Shim

65

154.1701772

2

Прокладка регулировочная

Shim

67

154.1701772-10

2

Прокладка регулировочная

Shim

69

154.1701772-20

2

Прокладка регулировочная

Shim

71

154.1701772-30

2

Прокладка регулировочная

Shim

73

154.1701772-40

2

Прокладка регулировочная

Shim

75

154.1701772-50

2

Прокладка регулировочная

Shim

77

154.1701772-60

2

Прокладка регулировочная

Shim

79

154.1701772-70

2

Прокладка регулировочная

Shim

81

154.1701772-80

2

Прокладка регулировочная

Shim

83

154.1701772-90

2

Прокладка регулировочная

Shim

87

154.1701775

2

Прокладка регулировочная

Shim

89

154.1701775-10

2

Прокладка регулировочная

Shim

91

154.1701775-20

2

Прокладка регулировочная

Shim

93

154.1701775-30

2

Прокладка регулировочная

Shim

95

154.1701775-40

2

Прокладка регулировочная

Shim

97

154.1701775-50

2

Прокладка регулировочная

Shim

101

154.1701775-60

2

Прокладка регулировочная

Shim

103

154.1701775-70

2

Прокладка регулировочная

Shim

105

154.1701775-80

2

Прокладка регулировочная

Shim

107

154.1701775-90

2

Прокладка регулировочная

Shim

109

154.1701776

2

Прокладка регулировочная

Shim

111

154.1701776-10

2

Прокладка регулировочная

Shim

113

154.1701776-20

2

Прокладка регулировочная

Shim

115

154.1701776-30

2

Прокладка регулировочная

Shim

117

154.1701776-40

2

Прокладка регулировочная

Shim

119

154.1701776-50

2

Прокладка регулировочная

Shim

121

154.1701776-60

2

Прокладка регулировочная

Shim

123

154.1701776-70

2

Прокладка регулировочная

Shim

125

154.1701776-80

2

Прокладка регулировочная

Shim

127

154.1701776-90

2

Прокладка регулировочная

Shim

131

14.1702014

1

Прокладка верхней крышки коробки передач

Gearbox upper cover gasket

129

154.1701777

2

Прокладка регулировочная

Shim

131

14.1702014

1

Прокладка верхней крышки коробки передач

Gearbox upper cover gasket

135

154.1701240

1

Фланец

Flange

136

154.3802033

1

Индуктор

Inductor

137

45104953001010

1

Подшипник 6-7610А роликовый конический одорядный

Tapered roller single - row bearing

138

4510495300610

1

Подшипник 6-7214АУ роликовый конический одорядный

Tapered roller single - row bearing

139

45104953000710

1

Подшипник 6-7217А роликовый конический одорядный

Tapered roller single - row bearing

141

45104953000810

1

Подшипник 6-7513А роликовый конический одорядный

Tapered roller single - row bearing

143

1/59703/21

12

Болт М10х1,25-6gх16

Bolt

145

1/59705/21

1

Болт М10х1,25-6gх20

Bolt

147

1/13069/21

10

Болт М10х1,25-6gх30

Bolt

149

1/13070/21

8

Болт М10х1,25-6gх40

Bolt

151

1/12880/21

8

Болт М10х1,25-6gх60

Bolt

153

1/55405/21

2

Болт М12х1,25-6gх35

Bolt

155

1/55409/21

4

Болт М12х1,25-6gх55

Bolt

157

1/26386/01

12

Шайба плоская 10х18

Flat washer

159

1/05200/01

4

Шайба плоская 12х22

Flat washer

161

1/05168/73

41

Шайба пружинная 10

Spring washer

163

1/05170/73

4

Шайба пружинная 12

Spring washer

165

864220

1

Кольцо уплотнительное

Sealing ring

167

870014

6

Болт М10х1,25-6gх28

Bolt

169

870024

2

Болт М10х1,25-6gх40

Bolt

170

870511

1

Гайка М50х1,5LH-6Н

Nut

171

870632

1

Прокладка уплотнительная Ф30

Sealing gasket

173

870851

6

Шайба замковая Ф10

Lock washer

175

870862

1

Шайба стопорная11

Stop washer

177

870884

1

Пробка КГ 1/8"

Plug

179

4525321821

2

Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец

Radial roller bearing with lenghty cylindrical rollers without rings

1

14.1701306-10

1

Пробка сливная с магнитом

Drain plug with magnet

3

14.1701015

1

Картер коробки передач

Gearbox case

4

14.1701350

2

Рым-болт

Eye bolt

5

14.1702184

2

Штифт установочный

Setting pin

6

14.1701308

1

Пробка резьбовая

Plug

7

1/55400/23

6

Болт М12х1,25-6gх16

Bolt

8

1/02984/60

6

Прокладка Ø 12х18х1,5

Gasket

9

870632

2

Прокладка уплотнительная

Sealing gasket

1

14.1701306

1

Пробка сливная с магнитом

Drain plug with magnet

3

154.1701015

1

Картер коробки передач

Gearbox case

4

14.1701350

2

Рым-болт

Eye bolt

5

14.1702184

2

Штифт установочный

Setting pin

7

1/55400/23

6

Болт М12х1,25х16

Bolt

8

1/02984/60

6

Прокладка ф12х18х1,5

Gasket

9

864343

1

Пробка кг 3/4"

Plug

1

152.1701027

1

Вал первичный коробки передач с втулкой

Gearbox primary shaft with bushing

3

152.1770190

1

Муфта синхронизатора

Synchronizer coupling

4

14.1701034

1

Кольцо установочное

Locating ring

5

15.1701044

1

Шайба

Washer

6

170412АКЛ

1

Подшипник шариковый радиальный однорядный

Radial single-row ball bearing

8

870511

1

Гайка М50х1,5-6Н

Nut

1

152.1701030

1

Вал первичный коробки передач

Gearbox primary shaft

2

14.1701043

1

Втулка маслоперепускная

Oil bushing

1

154.1701026

1

Вал первичный коробки передач с зубчатой муфтой и втулкой

Gearbox primary shaft with clutch coupling and bushing

2

154.1701400

1

Кольцо

Ring

3

45104953000712

1

Кольцо внутреннее с сепаратором и роликами подшипника 6-7217А

Inner ring with cage and bearing rollers

4

45104953000901

1

Кольцо наружное подшипника 7607А

Bearing outer ring

1

154.1701027

1

Вал первичный коробки передач с зубчатой муфтой

Gearbox primary shaft with clutch coupling

2

154.1701402

1

Дроссель

Throttle

1

154.1701030

1

Вал первичный коробки передач

Gearbox primary shaft

2

154.1701033

1

Муфта зубчатая первичного вала

Primary shaft clutch coupling

-

14.1701039

x

-

Манжета с пружиной

Collar with spring

-

14.1701039-50

-

x

Манжета с пружиной

Collar with spring

1

14.1701230-01

1

1

Манжета с пружиной

Collar with spring

3

14.1701238-01

1

1

Манжета с пружиной

Collar with spring

7

14.1701040

1

-

Крышка заднего подшипника первичного вала

Primary shaft rear bearing cover

7

14.1701040-50

-

1

Крышка заднего подшипника первичного вала

Primary shaft rear bearing cover

9

853836

1

1

Заглушка чашечная ø8

Cup plug

1

14.1701048

1

Вал промежуточный

Layshaft

2

14.1701051

1

Шестерня третьей передачи

Third gear pinion

3

14.1701055

1

Шестерня четвертой передачи

Fourth gear pinion

4

14.1701056

1

Шестерня привода промежуточного вала

Layshaft drive gear

5

14.1701062

1

Втулка распорная

Distance sleeve

6

14.1701063

1

Кольцо В65

Ring

7

12213 КМ

1

Подшипник роликовый радиальный с короткими цилиндрическими роликами

Roller radial bearing with short cylindrical rollers

8

870823

3

Шпонка сегментная 10х17х55

Woodruff key

1

154.1701048

1

Вал промежуточный

Layshaft

2

154.1701051

1

Шестерня третьей передачи промежуточного вала

Layshaft third gear pinion

3

154.1701055

1

Шестерня четвертой передачи промежуточного вала

Layshaft fourth gear pinion

4

154.1701056

1

Шестерня привода промежуточного вала

Layshaft drive gear

5

154.1701062

1

Втулка распорная

Distance sleeve

6

45104953000612

1

Кольцо внутреннее с сепаратором и роликами подшипника 6-7513А

Inner ring with cage and bearing rollers

1

154.1701074

1

Крышка заднего подшипника промежуточного вала

Layshaft rear bearing cover

3

45104953001011

1

Кольцо наружное подшипника 6-7610А

Bearing outer ring

1

14.1701130

1

Шестерня третьей передачи

Third gear pinion

3

14.1701150

1

Синхронизатор второй и третьей передач

The second and third gear synchronizer

5

142.1701151

1

Синхронизатор четвертой и пятой передач

The forth and fifth gear synchronizer

15

142.1701105

1

Вал вторичный

Gearbox main shaft

17

14.1701112

1

Шестерня первой передачи

First gear pinion

18

142.1701115

1

Шестерня четвертой передачи вторичного вала

Main shaft fourth gear pinion

19

14.1701122

1

Шайба упорная первой передачи

Thrust washer of the first gear

21

14.1701127

1

Шестерня второй передачи

Second gear pinion

25

14.1701139

1

Втулка шестерни четвертой передачи

Fourth gear pinion bushing

27

14.1701140

1

Шестерня заднего хода

Reverse gear pinion

29

14.1701143

1

Втулка промежуточная роликов шестерни четвертой передачи

Intermediate bushing of fourth gear rollers

31

14.1701144

1

Шайба упорная шестерни четвертой передачи вторичного вала

Thrust washer of main shaft fourth gear pinion

33

14.1701145

1

Шпонка замковая упорной шайбы

Thrust washer lock key

35

14.1701146

1

Пружина замковой шпонки

Lock key spring

37

14.1701278

1

Втулка шестерни заднего хода

Bushing of the reverse gear pinion

39

14.1701280

1

Муфта включения первой передачи заднего хода

Reverse first gear engagement coupling

41

14.1701282

1

Втулка шестерни первой передачи

Bushing of the first gear pinion

48

76-592708М1

1

Подшипник роликовый радиальный с короткими цилиндрическими роликами

Radial roller bearing with short cylindrical rollers

50

14.1701067

1

Кольцо В40

Ring

52

664916Д

2

Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец

Radial double-row roller bearing with long cylindrical rollers, without races

53

664916Е

2

Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец

Radial double-row roller bearing with long cylindrical rollers, without races

55

 -

88

Ролик Ф5,5х15,8 Д III

Roller

1

154.1701130

1

Шестерня третьей передачи вторичного вала

Gearbox main shaft third gear pinion

3

154.1701150

1

Синхронизатор второй и третьей передач

Second and third gear synchronizer

5

154.1701151

1

Синхронизатор четвертой и пятой передач

Forth and fifth gear synchronizer

13

740.1318066

1

Кольцо упорное

Thrust ring

15

154.1701105

1

Вал вторичный коробки передач

Gearbox main shaft

17

154.1701112

1

Шестерня первой передачи

First gear pinion

18

154.1701115

1

Шестерня четвертой передачи вторичного вала

Main shaft fourth gear pinion

21

154.1701127

1

Шестерня второй передачи вторичного вала

Main shaft second gear pinion

25

154.1701139

1

Втулка шестерни четвертой передачи

Fourth gear pinion bushing

27

154.1701140

1

Шестерня заднего хода

Reverse gear pinion

29

154.1701143

1

Втулка промежуточная роликов шестерни четвертой передачи

Fourth gear rollers intermediate bushing

31

154.1701144

1

Шайба упорная шестерни четвертой передачи вторичного вала

Main shaft fourth gear pinion thrust washer

33

14.1701145

1

Шпонка замковая упорной шайбы

Thrust washer lock key

35

14.1701146

1

Пружина замковой шпонки

Lock key spring

37

154.1701278

2

Втулка шестерни заднего хода вторичного вала

Reverse gear pinion bushing

39

154.1701280

1

Муфта включения первой передачи и заднего хода

Reverse first gear engagement coupling

41

154.1701282

1

Втулка муфты

Coupling bushing

48

14.1701285

98

Ролик 5,5х15,8 ДIII

Rollet

55

45104953000902

1

Кольцо внутреннее с сепаратором и роликами подшипника 7607А

Inner ring with cage and bearing rollers

60

4625832408

4

Подшипник 664916Д роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец

Radial roller bearing with long cylindrical rollers, without races

1

14.1701201

1

Крышка заднего подшипника вторичного вала

Secondary shaft rear bearing cover

3

14.3802042

1

Фланец датчика спидометра с манжетой

Speedometer indicator flange with collar

5

14.3802024

1

Втулка шестерни привода спидометра

Speedometer drive gear bushing

7

14.3802034

1

Шестерня привода спидометра

Speedometer drive gear

9

14.3802069

1

Прокладка фланца датчика спидометра

Speedometer indicator flange gasket

11

14.3802074

1

Штифт упорный

Thrust pin

13

1/61008/11

4

Гайка М8-6Н

Nut

15

1/05166/73

4

Шайба пружинная 8

Spring washer

17

1/35433/21

4

Шпилька М8х1,25х16х20

Stud

19

870839

1

Заглушка

Plug

1

154.1701205

1

Крышка заднего подшипника вторичного вала

Main shaft rear bearing cover

3

1/02599/60

1

Прокладка 18х24х1,5

Gasket

4

870887

1

Пробка М18х1,5-6g

Plug

6

45104953000611

1

Кольцо наружное подшипника 6-7214АУ

Bearing outer ring

7

45104170100890

1

Манжета 90х120х13 ВА SL83FKM 575

Collar

1

14.1702010

1

Механизм переключения передач

Gear change mechanism

3

14.1702200-10

1

Опора рычага переключения передач

Gear shift lever support

7

14.1702122

1

Прокладка фланца верхней крышки

Front cover flange gasket

13

1/21647/21

4

Гайка М10х1,25

Nut

15

1/05168/73

4

Шайба пружинная 10

Spring washer

1

14.1702013

1

Крышка коробки передач верхняя

Gearbox cover, upper

3

14.1702026

1

Вилка переключения второй и третьей передач

The 2-nd and the 3-d gear fork

5

14.1702031

1

Вилка переключения четвертой и пятой передач

The 4-th and the 5-th gear fork

7

14.1702170

1

Сапун коробки передач

Gearbox breather

11

14.1702024

1

Вилка переключения первой передачи и заднего хода

The 1-st and reverse gear fork

13

14.1702025

5

Винт установочный

Setting screw

15

14.1702028

1

Головка штока вилки переключения второй и третьей передач

Knob of the second and third speed shift fork rod

17

14.1702053

1

Головка штока вилки переключения первой передачи и заднего хода

Knob of the first and reverse speed shift fork rod

19

14.1702060

1

Шток вилки переключения первой передачи и заднего хода

First and reverse speed shift fork rod

21

14.1702064

1

Шток вилки переключения второй и третьей передач

Second and third speed shift fork rod

23

14.1702074

1

Шток вилки переключения четвертой и пятой передач

Fourth and fifth gear change fork rod

25

14.1702088

3

Стакан стопорного шарика механизма переключения

Gear shift mechanism stop ball sleeve

27

14.1702106

3

Пружина стопорного шарика механизма переключения передач

Gear shift mechanism stop ball spring

29

14.1702127

1

Пружина предохранителя включения первой передачи и заднего хода

First and reverse gear engagement fuse spring

31

14.1702129

2

Предохранитель включения первой передачи и заднего хода

First and reverse gear engagement fuse

33

14.1702132

1

Стакан пружины предохранителя включения первой передачи и заднего хода

First and reverse gear engagement fuse spring sleeve

41

 -

4

Шарик 9,525-100

Ball

43

 -

3

Шарик 12,7-100

Ball

53

1/43285/01

1

Заглушка чашечная Ф16

Cup plug

55

1/43289/01

3

Заглушка чашечная Ф25

Cup plug

57

870760

1

Штифт 5х19,5

Pin

3

14.1702015

1

Крышка коробки передач верхняя

Gearbox cover, upper

5

14.1702022

1

Втулка предохранителя включения первой передачи и заднего хода

Bushing of safety device of first and reverse gear engagement

7

14.1702090

2

Втулка шариков замка штока

Bushing of rod lock balls

15

1/35465/21

4

Шпилька М10х1,25х20х30

Stud

19

1/03389/26

2

Штифт цилиндрический 10х25

Cylindrical pin

23

853889

1

Пробка (транспортная)

Plug (transport)

25

870832

2

Пробка Ø11

Plug

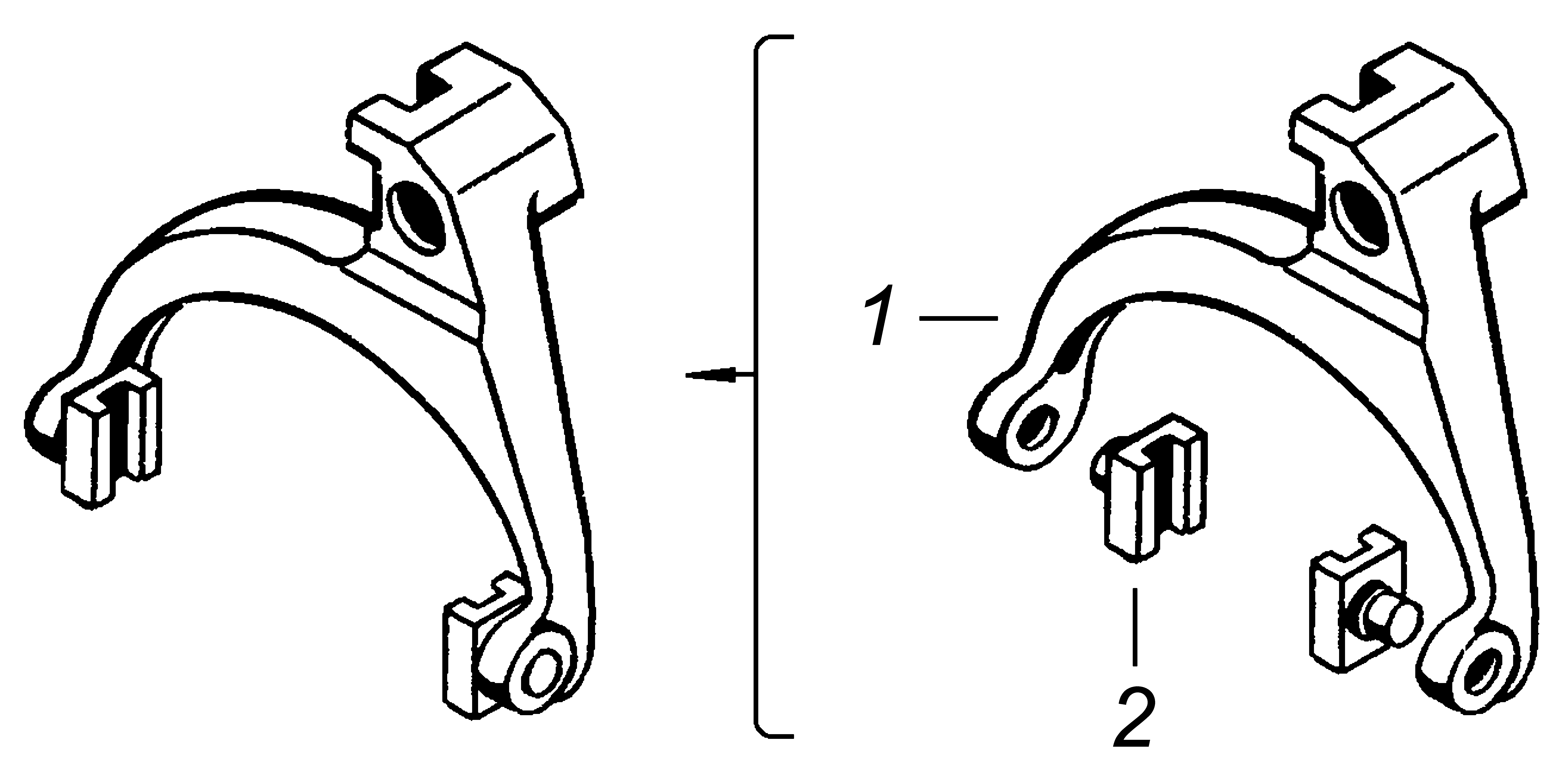

1

14.1702027

1

Вилка 2-ой и 3-й передач

The 2-nd and the 3-d gear fork

2

14.1702029

2

Сухарь

Block

1

14.1702033

1

Вилка переключения 4-ой и 5-ой передач

The 4-nd and the 5-d gear shift fork

2

14.1702035

2

Сухарь вилки переключения 4-ой и 5-ой передач

Block of the 4-nd and the 5-d gear shift fork

1

14.1702209-10

1

Опора рычага переключения передач

Gear shift lever support

3

14.1702210

1

Опора штока

Rod support

5

14.1702213

1

Сухарь опоры рычага

Lever support block

7

14.1702221-10

1

Шток рычага

Lever rod

9

14.1702222-10

1

Рычаг переключения передач

Gear shift lever

11

14.1702234

1

Кольцо уплотнительное

Sealing ring

13

14.1702236

1

Пружина опоры рычага

Lever support spring

15

14.1702238

1

Прокладка уплотнительная крышки опоры рычага

Lever support cover sealing gasket

17

14.1702240

1

Крышка опоры рычага

Lever support cover

19

14.1702246

1

Кольцо защитное

Protective ring

21

1/61008/11

2

Гайка М8-6Н

Nut

23

1/07910/11

1

Гайка М10х1.25-6Н

Nut

25

1/05196/01

2

Шайба плоская 8х17

Plate washer

27

1/05166/73

2

Шайба пружинная 8

Spring washer

29

1/35435/21

2

Шпилька М8х1.25х16х25

Stud

31

870026

1

Болт М12х1.25-6gх45

Bolt

33

870357

1

Болт установочный

Setting bolt

35

864234

1

Кольцо уплотнительное

Sealing ring

37

870856

1

Шайба замковая Ф12

Lock washer

39

870812

1

Шпонка сегментная

Woodruff key

1

142.1702208

1

Опора рычага переключения передач

Gear shift lever support

3

142.1702340

1

Манжета с пружиной

Collar with spring

4

142.1703448

1

Кронштейн реактивной тяги

Torque rod bracket

5

142.1702221

1

Вал рычага переключения передач

Gear shift lever rod

6

142.1702222

1

Рычаг переключения передач

Gear shift lever

9

142.1702229

1

Прокладка

Gasket

13

142.1702298

1

Крышка опоры

Support cover

15

1/12347/21

1

Болт М10х1,25-6gх45

Bolt

17

1/21647/21

2

Гайка М10х1,25-6Н

Nut

19

1/07910/11

1

Гайка низкая М10х1,25-6Н

Thin nut

21

1/05168/73

2

Шайба пружинная 10

Spring washer

23

870357

1

Болт установочный

Setting bolt

25

870813

1

Шпонка сегментная 6х9

Woodruff key

27

870851

1

Шайба замковая 10

Lock washer

1

142.1702209

1

Опора рычага переключения передач

Gear shift lever support

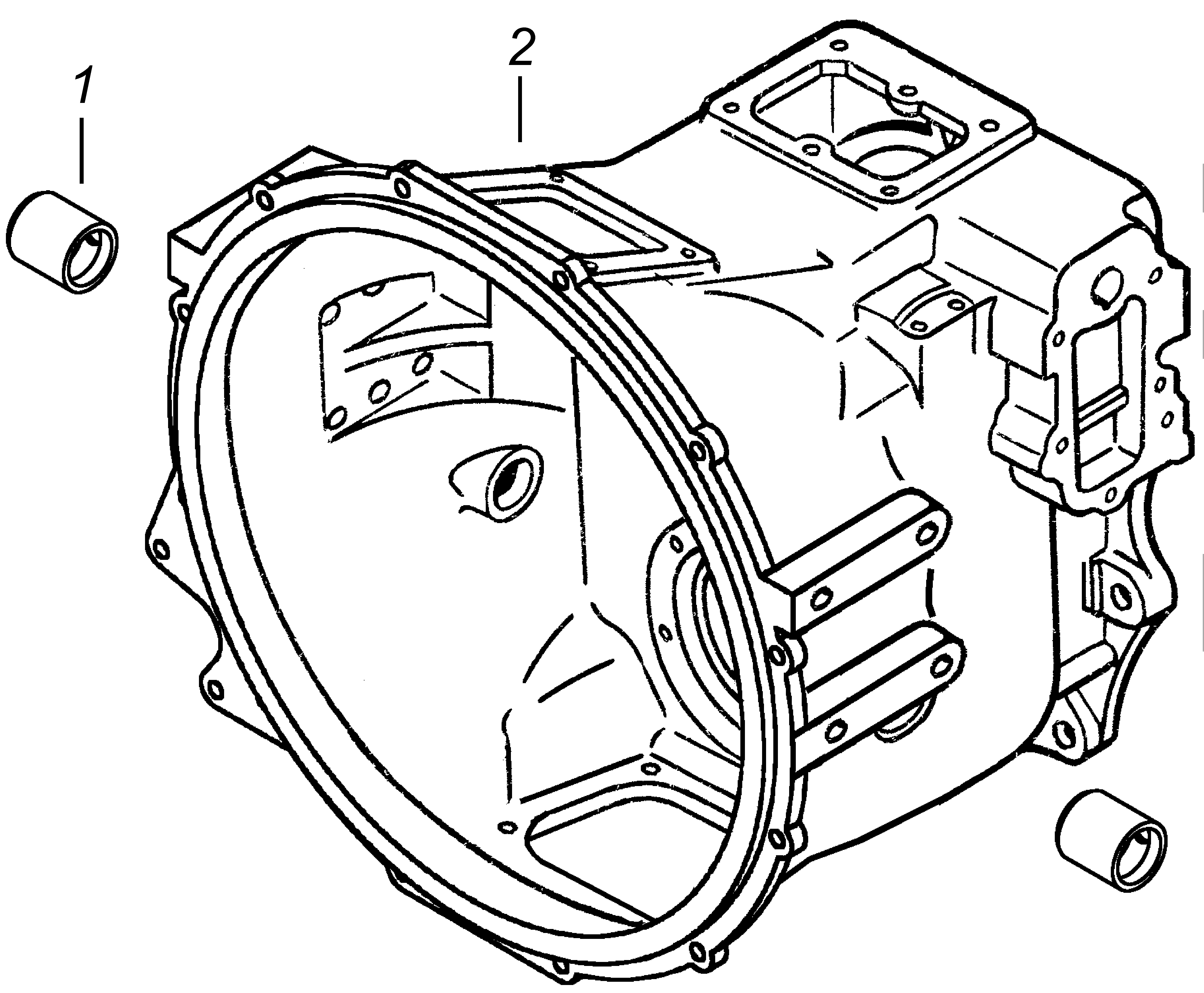

3

14.1601216

2

Втулка вала вилки выключения сцепления

Clutch release fork shaft bushing

5

1/35468/31

2

Шпилька М10х1,25х20х45

Stud

-

15.1703005

X

Привод управления механизмом переключения передач

Gear shift mechanism control drive

-

1507.1703005

x

Привод управления механизмом переключения передач

Gear shift mechanism control drive

2

15.1703280

1

-

Тяга управления промежуточная с головкой

Intermediate control rod with knob

2

1507.1703280

-

1

Тяга управления промежуточная с головкой

Intermediate control rod with knob

3

14.1703284

1

1

Кронштейн опоры промежуточной тяги управления

Bracket of intermediate control rod support

7

14.1703234

1

1

Чехол наконечника рычага нижний

Lever tip cover, lower

9

14.1702236

1

1

Пружина опоры рычага

Lever support spring

11

14.1703252

1

Тяга управления передняя

Control rod, front

11

1407.1703252

1

Тяга управления передняя

Control rod, front

12

14.1703254

2

2

Втулка шаровая опоры

Support ball bushing

13

14.1703255

2

2

Сухарь шаровой опоры

Ball support block

14

14.1703260

1

1

Крышка опоры

Support cover

15

14.1703264

1

1

Головка передней тяги управления

Front control rod knob

16

14.1703268

2

2

Пружина ограничительного шарика

Limiting ball spring

17

14.1703274

1

1

Рычаг передней тяги

Front rod lever

18

14.1703296

1

1

Фланец стяжной регулировочный

Adjusting coupling flange

21

4691155266

2

2

Шарик 7,144-40

Ball

23

1/59707/21

4

4

Болт М10х1,25-6gх25

Bolt

24

1/12880/21

2

2

Болт М10х1,25-6gх25

Bolt

25

1/55405/21

2

2

Болт М12х1,25-6gх35

Bolt

27

1/61008/11

2

2

Гайка М8-6H

Nut

29

1/05166/73

5

5

Шайба пружинная 8

Spring washer

30

1/05168/73

6

6

Шайба пружинная 10

Spring washer

31

1/05170/73

4

4

Шайба пружинная 12

Spring washer

34

864009

1

1

Масленка 2.3.45.Ц6

Oil gun

36

864234

2

2

Кольцо уплотнительное

Sealing ring

38

870026

2

2

Болт М12х1,25-6gх45

Bolt

40

870812

2

2

Шпонка сегментная 5х10

Woodruff key

42

870860

2

2

Шайба тарельчатая

Plate washer

3

542506-1703280

1

Тяга управления промежуточная с головкой (сварка)

Intermediate control rod with head (welding)

5

14.1703284

1

Кронштейн опоры промежуточной тяги управления в сборе

Bracket of intermediate control rod support

7

431016-1703360

1

Штанга реактивная с пальцем (сварка)

Torque rod with pin (welding)

9

532126-1772350

1

Воздухопровод переднего цилиндра воздухораспределителя передний

Air pipe of air manifold front cylinder, front

11

532126-1772356

1

Воздухопровод заднего цилиндра воздухораспределителя передний

Air pipe of air manifold rear cylinder, front

13

532126-1772360

1

Воздухопровод редукционного клапана передний

Air pipe of reducing valve, front

43

14.1702236

1

Пружина опоры рычага

Lever support spring

45

14.1703234

1

Чехол наконечника рычага нижний

Lever tip cover, lower

47

1407.1703252

1

Тяга управления передняя

Control rod, front

49

14.1703254

2

Втулка шаровая опоры

Support ball bushing

51

14.1703255

2

Сухарь шаровой втулки

Ball bushing block

53

14.170326

1

Крышка опоры

Support cover

55

431016-1703264

1

Головка передней тяги управления

Control front rod head

57

14.1703268

2

Пружина ограничительного шарика

Limited ball spring

59

431016-1703275

1

Рычаг передней тяги управления

Control front rod lever

61

14.1703296

1

Фланец стяжной регулировочный

Adjusting coupling flange

63

15.1772336

6

Скоба крепления воздухопроводов

Air pipes fastening clamp

65

5320-3401377

2

Колпачок перепускного клапана механизма рулевого управления

Steering mechanism by-pass valve cap

103

864006

2

Масленка 1.3.

Oil gun

104

864009

2

Масленка 2.3.4.5.

Oil gun

105

2

Шарик 7,144-40

Ball

107

1/60436/21

3

Болт M8-6gx25

Bolt

109

1/59707/21

4

Болт M10х1,25-6gx25

Bolt

111

1/13437/21

2

Болт M10х1,25-6gx65

Bolt

113

1/55405/21

2

Болт M12х1,25-6gx35

Bolt

115

1/61008/11

2

Гайка M8-6H

Nut

117

1/61015/11

3

Гайка M12х1,25-6H

Nut

119

1/26386/01

2

Шайба плоская 10х18

Flat washer

121

1/05166/73

5

Шайба пружинная 8

Spring washer

122

1/05168/73

6

Шайба пружинная 10

Spring washer

123

1/05170/73

5

Шайба пружинная 12

Spring washer

125

1/02844/60

12

Прокладка прямоугольного сечения 10х16х1,5

Gasket of rectangular section

127

864234

2

Кольцо уплотнительное

Sealing ring

129

870007

6

Болт М10х1,25-6gх23

Bolt

131

870026

2

Болт М12х1,25-6gх45

Bolt

133

870812

2

Шпонка сегментная 5х10

Segment key

1

154.1703204

1

Опора рычага переключения передач

Gear shift lever support

3

154.1703349

1

Тяга

Rod

7

154.1703520

1

Тяга реактивная

Torque rod

10

740.1007260

2

Кольцо уплотнительное

Sealing ring

12

6520-1703223-24

1

Рычаг

Lever

14

161.1703228

1

Ось

Axle

18

142.1703632

8

Виброизолятор

Vibration isolation

20

142.1703636

4

Втулка

Bushing

24

1/13070/21

1

Болт М10х1,25-6gх40

Bolt

26

1/21647/11

8

Гайка М10х1,25-6Н

Nut

30

1/21640/11

1

Гайка М14х1,5-6Н

Nut

32

1/26443/01

6

Шайба плоская 10х35

Flat washer

34

1/05168/73

4

Шайба пружинная 10

Spring washer

40

1/07338/01

1

Шплинт 4х40

Cotter pin

45

362-1703420

1

Шарнир шаровой

Ball joint

1

154.1703204-10

1

Опора рычага переключения передач

Gear shift lever support

3

154.1703349-10

1

Тяга

Rod

7

154.1703520

1

Тяга реактивная

Torque rod

10

740.1007260

2

Кольцо уплотнительное

Sealing ring

12

6520-1703223-24

1

Рычаг

Lever

14

161.1703228

1

Ось

Axle

18

142.1703632

8

Виброизолятор

Vibration isolation

20

142.1703636

4

Втулка

Bushing

24

1/13070/21

1

Болт М10х1,25-6gх40

Bolt

26

1/21647/11

8

Гайка М10х1,25-6Н

Nut

30

1/21640/11

1

Гайка М14х1,5-6Н

Nut

32

1/26443/01

6

Шайба плоская 10х35

Flat washer

34

1/05168/73

4

Шайба пружинная 10

Spring washer

40

1/07338/01

1

Шплинт 4х40

Cotter pin

45

362-1703420

1

Шарнир шаровой

Ball joint

1

154.1703204-20

1

Опора рычага переключения передач

Gear shift lever support

3

154.1703349-10

1

Тяга

Rod

7

154.1703520

1

Тяга реактивная

Torque rod

10

740.1007260

2

Кольцо уплотнительное

Sealing ring

12

6520-1703223-24

1

Рычаг

Lever

14

161.1703228

1

Ось

Axle

18

142.1703632

8

Виброизолятор

Vibration isolation

20

142.1703636

4

Втулка

Bushing

24

1/13070/21

1

Болт М10х1,25-6gх40

Bolt

26

1/21647/11

8

Гайка М10х1,25-6Н

Nut

30

1/21640/11

1

Гайка М14х1,5-6Н

Nut

32

1/26443/01

6

Шайба плоская 10х35

Flat washer

34

1/05168/73

4

Шайба пружинная 10

Spring washer

40

1/07338/01

1

Шплинт 4х40

Cotter pin

45

362-1703420

1

Шарнир шаровой

Ball joint

1

14.1703206

1

Опора рычага переключения передач

Gear shift lever support

2

15.1772132

1

Кран управления делителем передач с тросом

Splitter control valve with cable

3

15.1772190

1

Корпус переключателя крана управления делителем

Splitter control valve switch body

4

15.1772212

1

Крышка корпуса переключателя

Switch body cover

5

14.1703246

1

Рычаг переключения передач

Gear shift lever

6

15.1772181

1

Втулка предохранительной трубки

Protective pipe bushing

7

15.1772202

1

Переключатель крана управления делителем

Splitter control valve switch

8

15.1772206

1

Пружина фиксатора

Locator spring

9

15.1772214

2

Винт установочный корпуса переключателя

Switch body setting screw

10

15.1772218

1

Крышка корпуса переключателя верхняя

Switch body cover, upper

11

15.1772224

1

Хомут крепления троса

Rope fastening clip

12

2

Шарик 5-40 фиксатора

Locator ball

13

1/60436/21

2

Болт М8x25 крепление крана

Valve fastening bolt

14

1/32740/01

1

Винт М5х12

Screw

15

1/32694/01

2

Винт М4х18

Screw

16

1/40547/12

1

Гайка М14х1,5

Nut

17

1/05166/73

2

Шайба пружинная 8

Spring washer

18

1/05171/77

1

Шайба пружинная 14

Spring washer

19

1/26010/73

2

Шайба волнистая 4

Wave washer

20

1/26052/73

1

Шайба зубчатая Д I 5

Toothed washer

21

870514

1

Гайка крепление корпуса переключателя М12х1,25

Switch body fastening nut

22

870806

1

Шпонка сегментная рычага 4х6,5

Lever woodruff key

1

142.1703246

1

Рычаг переключения передач

Gear shift lever

2

142.1703362

1

Серьга с втулкой

Shackle with bushing

3

142.1703410

1

Рычаг переключения передач

Gear shift lever

5

15.1772132

1

Кран управления делителем передач с тросом

Splitter control valve with cable

7

15.1772190

1

Корпус переключателя управления

Control switch body

9

15.1772212

1

Крышка корпуса переключателя

Switch body cover

11

53205-5130020

1

Держатель уплотнителя

Seal holder

13

53205-5130040

1

Пластина

Plate

17

161.1703220

1

Втулка

Bushing

18

161.1703221

1

Втулка наконечника рычага

Lever tip bushing

19

142.1703222

1

Крышка

Cover

21

142.1703233

1

Опора уплотнителя люка пола кабины

Cab floor port seal support

23

142.1703234

1

Чехол рычага переключения передач нижний

Gearshift lever cover, lower

25

142.1703240

1

Кронштейн рычага переключения передач

Gearshift lever bracket

27

142.1703657

1

Втулка виброизолятора

Vibration isolation bushing

29

142.1703658

1

Колпак виброизолятора

Vibration isolation cap

30

15.1772181

1

Втулка предохранительной трубки

Protective pipe bushing

31

15.1772195-60

1

Держатель чехла

Cover holder

33

15.1772202

1

Переключатель крана управления делителем

Splitter control valve switch

35

15.1772204

2

Вкладыш переключателя

Switch insert

37

15.1772206

1

Пружина фиксатора

Locator spring

39

15.1772214

2

Винт установочный корпуса переключателя

Switch body setting screw

41

15.1772218

1

Крышка корпуса переключателя

Switch body cover

45

154.1772376

1

Кронштейн крана управления делителем

Splitter control valve bracket

47

5320-3724680

2

Хомут

Clamp

51

53205-5130016-10

1

Уплотнитель люка пола рычага коробки передач

Gearbox lever floor port seal

53

53205-5130018

1

Пружина уплотнителя люка

Port seal spring

57

53205-5130030

1

Чехол рычага переключения передач

Gearshift lever cover

59

53205-5130032

1

Держатель чехла рычага

Lever cover holder

60

2

Шарик Б5-40

Ball

62

1/09024/21

7

Болт М6-6gx20

Bolt

64

1/60434/21

4

Болт M8-6gx20

Bolt

65

1/60436/21

2

Болт M8-6gx25

Bolt

68

1/59709/21

1

Болт M10x1,25-6gx35

Bolt

74

1/32694/01

2

Винт М4-6gx18

Screw

76

1/58962/11

12

Гайка М6-6Н

Nut

78

1/61008/11

2

Гайка М8-6Н

Nut

80

1/26010/73

2

Шайба волнистая 4

Wave washer

82

1/05164/73

18

Шайба пружинная 6

Spring washer

83

1/05166/73

6

Шайба пружинная 8

Spring washer

85

1/05168/73

1

Шайба пружинная 10

Spring washer

87

862810

1

Кольцо упорное

Thrust ring

90

870514

1

Гайка М12х1,25-6H

Nut

1

142.1703246

1

Рычаг переключения передач

Gear shift lever

2

142.1703362

1

Серьга с втулкой

Shackle with bushing

3

142.1703410

1

Рычаг переключения передач

Gear shift lever

5

15.1772132

1

Кран управления делителем передач с тросом

Splitter control valve with cable

7

15.1772190

1

Корпус переключателя управления

Control switch body

9

15.1772212

1

Крышка корпуса переключателя

Switch body cover

11

53205-5130020

1

Держатель уплотнителя

Seal holder

13

53205-5130040

1

Пластина

Plate

17

161.1703220

1

Втулка

Bushing

18

161.1703221

1

Втулка наконечника рычага

Lever tip bushing

19

142.1703222

1

Крышка

Cover

21

142.1703233

1

Опора уплотнителя люка пола кабины

Cab floor port seal support

23

142.1703234

1

Чехол рычага переключения передач нижний

Gearshift lever cover, lower

25

6520.1703240-01

1

Кронштейн рычага переключения передач

Gearshift lever bracket

27

142.1703657

1

Втулка виброизолятора

Vibration isolation bushing

29

142.1703658

1

Колпак виброизолятора

Vibration isolation cap

30

15.1772181

1

Втулка предохранительной трубки

Protective pipe bushing

31

15.1772195-60

1

Держатель чехла

Cover holder

33

15.1772202

1

Переключатель крана управления делителем

Splitter control valve switch

35

15.1772204

2

Вкладыш переключателя

Switch insert

37

15.1772206

1

Пружина фиксатора

Locator spring

39

15.1772214

2

Винт установочный корпуса переключателя

Switch body setting screw

41

15.1772218

1

Крышка корпуса переключателя

Switch body cover

45

154.1772376-10

1

Кронштейн крана управления делителем

Splitter control valve bracket

47

5320-3724680

2

Хомут

Clamp

51

53205-5130016-10

1

Уплотнитель люка пола рычага коробки передач

Gearbox lever floor port seal

53

53205-5130018

1

Пружина уплотнителя люка

Port seal spring

57

53205-5130030

1

Чехол рычага переключения передач

Gearshift lever cover

59

53205-5130032

1

Держатель чехла рычага

Lever cover holder

60

2

Шарик Б5-40

Ball

62

1/09024/21

7

Болт М6-6gx20

Bolt

64

1/60434/21

6

Болт M8-6gx20

Bolt

65

1/60436/21

2

Болт M8-6gx25

Bolt

68

1/59709/21

1

Болт M10x1,25-6gx35

Bolt

74

1/32694/01

2

Винт М4-6gx18

Screw

76

1/58962/11

12

Гайка М6-6Н

Nut

78

1/61008/11

2

Гайка М8-6Н

Nut

80

1/26010/73

2

Шайба волнистая 4

Wave washer

82

1/05164/73

18

Шайба пружинная 6

Spring washer

83

1/05166/73

8

Шайба пружинная 8

Spring washer

85

1/05168/73

1

Шайба пружинная 10

Spring washer

87

862810

1

Кольцо упорное

Thrust ring

90

870514

1

Гайка М12х1,25-6H

Nut

-

154.1703204-20

x

Опора рычага переключения передач с рычагом и краном управления

Gear shift lever support with lever and control valve

-

154.1703204-21

x

Опора рычага переключения передач с рычагом и краном управления

Gear shift lever support with lever and control valve

2

142.1703362

1

1

Серьга с втулкой

Shackle with bushing

3

142.1703410

1

1

Рычаг переключения передач

Gear shift lever

11

53205-5130020

1

1

Держатель уплотнителя

Seal holder

13

53205-5130040
