53229-1001005 Установка силового агрегата - Power unit installation

-

53229-1001005

x

-

Установка силового агрегата

Power unit installation

-

53228-1001005

-

x

Установка силового агрегата

Power unit installation

1

53229-1001015

2

2

Кронштейн передней опоры

Front support bracket

2

5320-1001062-10

2

2

Башмак задней опоры силового агрегата

Power unit rear support shoe

5

5320-1001051

2

2

Подушка задней опоры силового агрегата

Power unit rear support pad

6

53205-1001071

4

4

Шайба опорная

Support washer

8

5320-1001075

2

2

Колпак защитный подушек задней опоры

Protective cap of rear support pads

9

5320-1001085

4

4

Прокладка

Gasket

10

5320-1001109

2

2

Крышка задней опоры

Rear support cover

13

5320-1001171

1

-

Балка поддерживающей опоры

Supporting beam

14

5320-1001179

1

-

Подушка поддерживающей опоры

Supporting pad

15

54112-1001185

1

-

Обойма подушки

Pad casing

16

5320-1001187

1

-

Накладка подушки

Pad lining

19

1/55404/21

2

-

Болт М12х1,25-6gх30

Bolt

20

1/55408/21

7

-

Болт М12х1,25-6g х 50

Bolt

21

1/55409/21

1

-

Болт М12х1,25-6g х 55

Bolt

22

1/55416/21

8

8

Болт М12х1,25-6g х 100

Bolt

23

1/59811/21

2

-

Болт М16х1,5-6gх60

Bolt

24

1/59818/31

2

2

Болт М16х1,5х60

Bolt

25

1/59903/21

2

2

Болт М20х1,5х160

Bolt

27

1/61015/11

8

8

Гайка М12х1,25-6Н

Nut

29

1/05170/77

8

8

Шайба пружинная 12

Spring washer

30

1/05200/01

8

8

Шайба плоская 12х22

Flat washer

31

1/05202/01

10

-

Шайба плоская 16х28

Flat washer

33

251647

10

-

Гайка М12х1,25-6Н.30ХГСА.016

Nut

34

251649

4

-

Гайка М16х1,5-6Н.30ХГСА.016

Nut

36

853528

2

2

Гайка М20х1,5-6Н

Nut

-

53205-1001005

x

Установка силового агрегата

Power unit installation

-

53205-1001005-10

x

Установка силового агрегата

Power unit installation

-

54115-1001005

x

Установка силового агрегата

Power unit installation

-

54115-1001005-10

x

Установка силового агрегата

Power unit installation

1

53205-1001015

2

2

2

2

Кронштейн передней опоры силового агрегата

Power unit front support bracket

4

5320-1001062-10

2

2

2

2

Башмак задней опоры силового агрегата

Power unit rear support shoe

8

5320-1001051

2

2

2

2

Подушка задней опоры силового агрегата

Power unit rear support pad

9

53205-1001071

4

4

4

4

Шайба опорная

Support washer

11

5320-1001075

2

2

2

2

Колпак защитный подушки задней опоры

Rear support pad protective cap

12

5320-1001085

4

4

4

4

Прокладка

Gasket

13

5320-1001109

2

2

2

2

Крышка задней опоры

Rear support cover

16

5320-1001171

1

1

Балка поддерживающей опоры

Support beam

17

5320-1001179

1

1

Подушка поддерживающей опоры

Support pad

18

54112-1001185

1

1

Обойма подушки

Pad casing

19

5320-1001187

1

1

Накладки подушки

Pad lining

22

251647

10

8

10

8

Гайка М12х1,25-6Н ОСТ37.001.197-97

Nut

23

251649

4

2

4

2

Гайка М16х1,5-6Н ОСТ37.001.197-97

Nut

24

1/55404/21

2

2

Болт М12х1,25-6gх30 табл. ВАЗ 10312

Bolt

25

1/55407/21

7

7

7

7

Болт М12х1,25-6gх45 табл. ВАЗ 10312

Bolt

26

1/55408/21

1

1

1

1

Болт М12х1,25-6gх50 табл. ВАЗ 10312

Bolt

27

1/55416/21

8

8

8

8

Болт М12х1,25-6gх100 табл. ВАЗ 10312

Bolt

28

1/59811/21

2

2

Болт М16х1.5-6gх60 табл. ВАЗ10312

Bolt

29

1/59903/21

2

2

2

2

Болт М20х1,5х160 табл. ВАЗ 10312

Bolt

30

1/61015/11

8

8

8

8

Гайка М12х1,25-6Н табл. ВАЗ 10112

Nut

32

1/05200/01

8

8

8

8

Шайба плоская 12х22 табл. ВАЗ 10172

Flat washer

33

1/05202/01(*)

14

14

Шайба плоская 16х28 табл. ВАЗ 10172

Flat washer

34

1/05170/77

8

8

8

8

Шайба пружинная 12 табл. ВАЗ 10188

Spring washer

37

1/59818/31

2

2

2

2

Болт М16х1.5-6gх120 табл. ВАЗ10312

Bolt

38

853528

2

2

2

2

Гайка М20х1,5-6Н

Nut

-

53205-1001015

x

Кронштейн передней опоры

Front support bracket

-

53229-1001015

x

Кронштейн передней опоры

Front support bracket

1

53205-1001013

1

Кронштейн передней опоры

Front support bracket

1

53229-1001013

1

Кронштейн передней опоры

Front support bracket

2

53205-1001053

1

1

Втулка распорная передней опоры силового агрегата

Distance sleeve of power unit front support

3

53205-1001020

1

1

Подушка передней опоры силового агрегата

Power unit front support pad

1

5320-1001063

1

Башмак задней опоры силового агрегата

Power unit rear support shoe

2

5320-1001128-10

1

Втулка опорная башмака задней опоры силового агрегата

Power unit rear support shoe support bushing

1

7406.1002320

1

Картер агрегатов

Accessories casing

2

7406.1029115

1

Шестерня ведущая

Drive gear

3

7406.1029125

1

Ось ведущей шестерни

Drive gear axle

5

740.1002314-10

1

Прокладка

Gasket

7

740.1002358

1

Рым задний

Rear eye-bolt

8

7406.1029036

1

Втулка промежуточная роликов подшипника

Intermediate bushing for bearing rollers

9

7406.1029142

1

Шайба упорная

Thrust washer

10

14.1701285

60

Ролик 5,5х15,8

Roller

11

1/59707/21

5

Болт М10х1,25-6gх25

Bolt

12

1/12347/21

2

Болт М10х1,25-6gх45

Bolt

13

1/59713/33

2

Болт М10х1,25-6gх75

Bolt

15

1/55409/21

3

Болт М12х1,25-6gх55

Bolt

16

1/55416/31

1

Болт М12х1,25-6gх100

Bolt

18

1/05168/73

9

Шайба пружинная 10

Spring washer

19

1/05170/73

3

Шайба пружинная 12

Spring washer

22

870852

1

Шайба замковая 12

Lock washer

1

7406.1002322

1

Картер агрегатов

Accessories casing

2

1/35433/21

4

Шпилька М8х1,25х16х20

Stud

3

1/34494/21

2

Шпилька М10х1,25х15х22

Stud

5

1/03388/11

2

Штифт цилиндрический 10х22

Cylindrical pin

7

870884

1

Пробка КГ 1/8 "

Plug

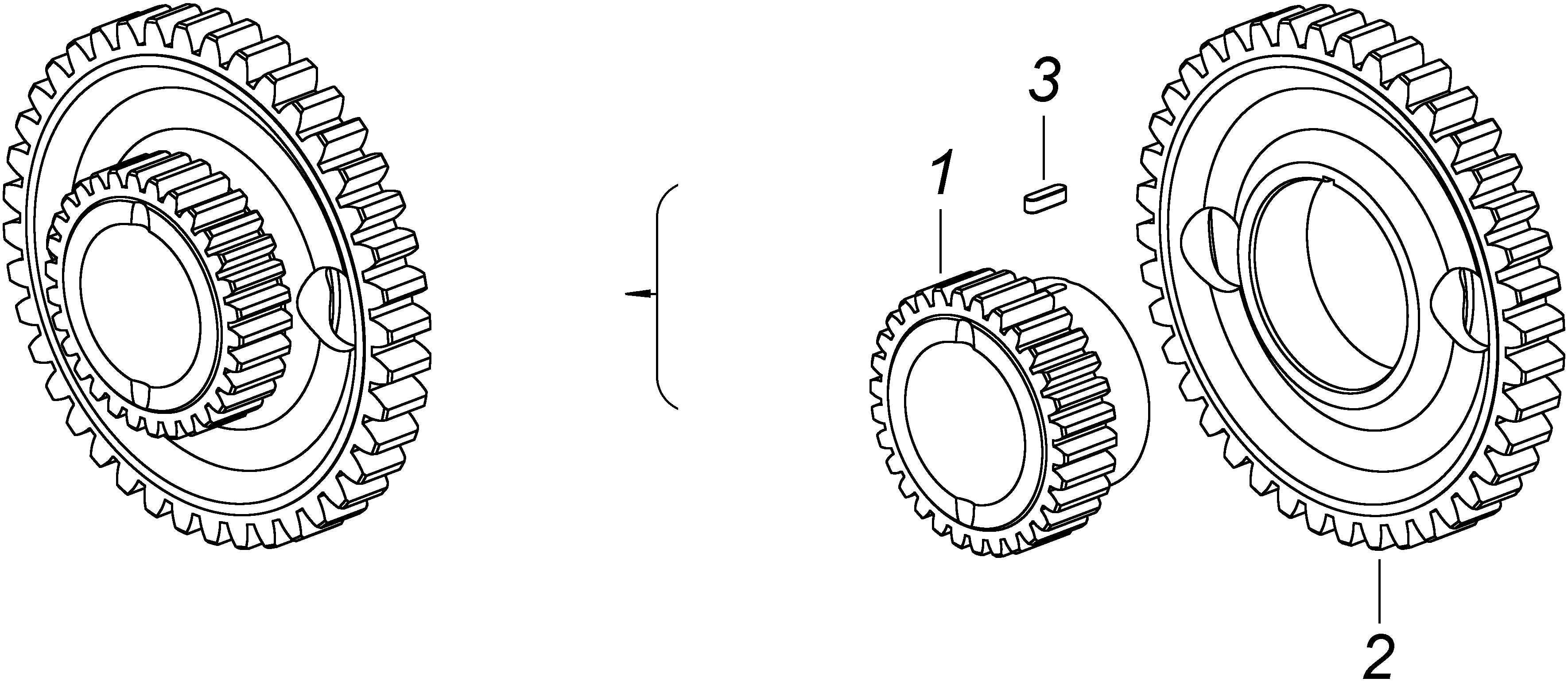

1

7406.1029116

1

Шестерня ведущая

Drive gear

2

7406.1029126

1

Шестерня промежуточная

Intermediate gear

3

870824

1

Шпонка 5х5х15

Key

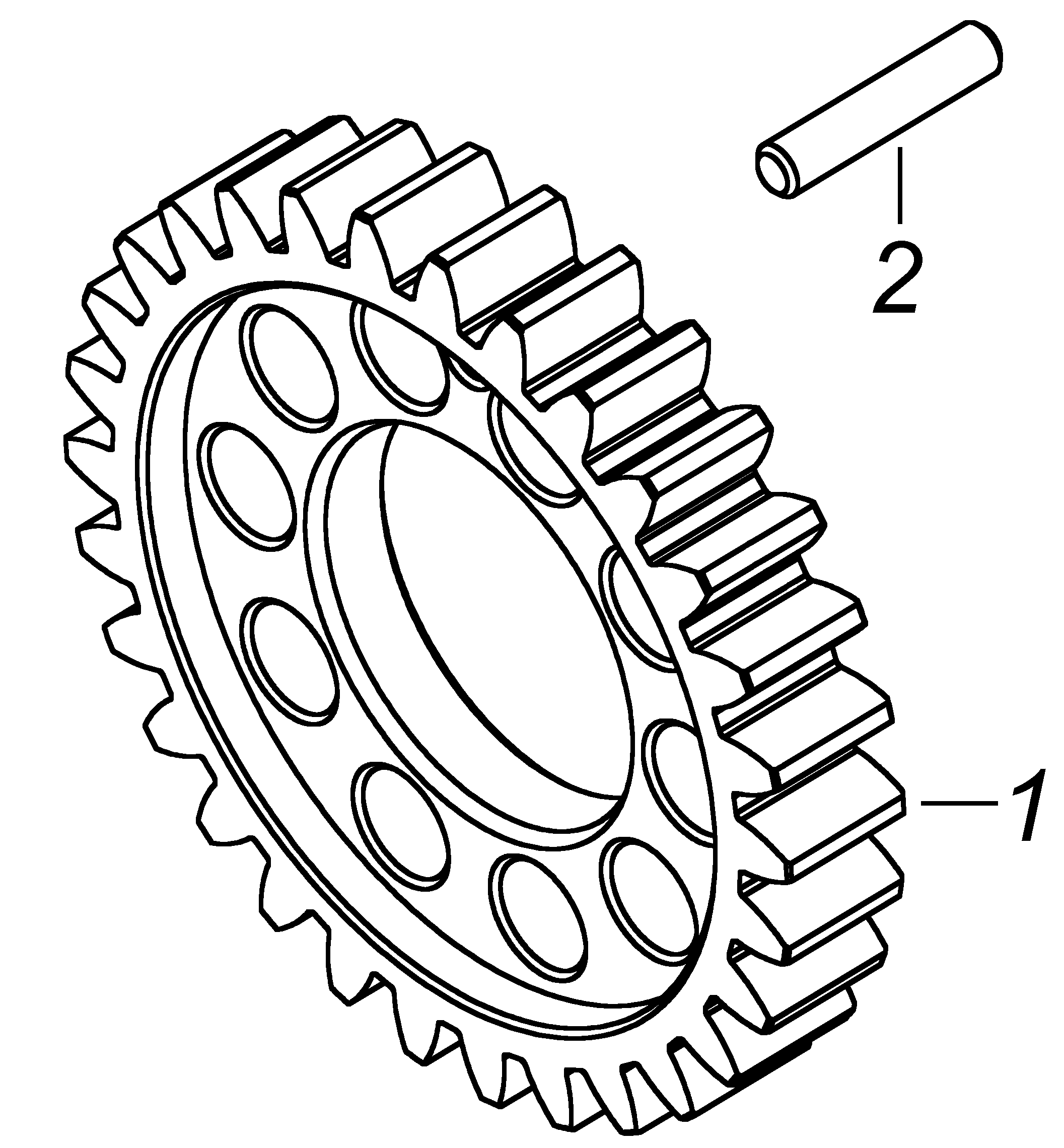

1

7406.1029128

1

Ось ведущей шестерни

Driving gear axis

2

870768

1

Штифт цилиндрический 5х13

Cylindrical pin

3

870884

1

Пробка КГ1/8"

Plug

3

740.1029114

1

Шестерня ведущая привода распределительного вала

Camshaft driving gear

4

7405.1029120

1

Шестерня ведомая привода топливного насоса

Fuel pump driven gear

5

740.1029140

1

Шайба упорная

Thrust washer

7

740.1029176

1

Корпус заднего подшипника

Rear bearing body

8

7405.1002310

1

Картер маховика

Flywheel housing

9

740.1002314-10

1

Прокладка картера маховика

Flywheel housing gasket

10

740.1002358

1

Рым задний

Eye bolt, rear

11

740.1029128

1

Ось ведущей шестерни

Driving gear axle

12

740.1029178

1

Прокладка корпуса заднего подшипника

Rear bearing body gasket

14

1/59707/31

3

Болт М10х1,25-6gx25

Bolt

15

1/13437/21

1

Болт М10х1,25-6gx65

Bolt

16

1/59716/21

3

Болт М10х1,25-6gx90

Bolt

17

1/59718/21

2

Болт М10х1,25-6gx100

Bolt

20

1/55409/21

3

Болт М12х1,25-6gx55

Bolt

21

1/55415/31

7

Болт М12х1,25-6gx90

Bolt

23

1/26386/01

4

Шайба плоская 10х18

Flat washer

24

1/05200/01

9

Шайба плоская 12х22

Flat washer

26

1/05168/73

6

Шайба пружинная 10

Spring washer

27

1/05170/73

9

Шайба пружинная 12

Spring washer

29

870851

3

Шайба замковая 10

Lock washer

30

870852

1

Шайба замковая 12

Lock washer

31

870884

1

Пробка КГ 1/8"

Plug

1

740.1029115

1

Шестерня ведущая

Driving gear

2

740.1029034

1

Кольцо упорное

Thrust ring

3

97506А

1

Подшипник роликовый конический двухрядный

Tapered roller two - row bearing

4

862806

1

Кольцо Б 62

Ring

1

740.1006214

1

Шестерня распределительного вала

Camshaft gear

2

7405.1029032

1

Втулка

Bushing

3

7405.1029154

1

Вал ведомой шестерни

Driven gear shaft

5

206

1

Подшипник шариковый радиальный однорядный

Ball radial single-row bearing

6

207К5

1

Подшипник шариковый радиальный однорядный

Ball radial single-row bearing

8

870810

1

Шпонка 5х7,5

Key

1

7405.1005160-02 C8002713

1

Манжета с пружиной

Collar with spring

2

7406.1111040

1

Корпус переднего подшипника

Front bearing body

4

740.1002232

2

Ввертыш картера маховика

Flywheel housing screw cap

6

7405.1002312

1

Картер маховика

Flywheel housing

9

1/21647/21

2

Гайка М10х1,25-6Н

Nut

10

1/05168/73

2

Шайба пружинная 10

Spring washer

11

1/35431/21

2

Шпилька М8х1,25х16х16

Stud

12

1/35433/21

4

Шпилька М8х1,25х16х20

Stud

13

1/34494/21

2

Шпилька М10х1,25х15х22

Stud

14

1/35615/21

1

Шпилька М16х1,5х32х40

Stud

16

870884

1

Пробка КГ 1/8"

Plug

-

7406.1002004-20

x

Установка картера маховика

Flywheel housing installation

-

7406.1002004-30

x

Установка картера маховика

Flywheel housing installation

1

7406.1002310

1

Картер маховика

Flywheel housing

1

7406.1002310-10

1

Картер маховика (см. 7406.1002310)

Flywheel housing

2

740.30-1111045

1

1

Корпус заднего подшипника

Rear bearing body

3

740.37-1121010

1

1

Шестерня ведомая привода ТНВД

HP fuel pump driven gear

4

740.37-1029170

1

1

Корпус манжеты

Collar body

5

740.20-4204005

1

Установка отбора мощности

PTO installation

6

7406.1002316

1

1

Прокладка картера агрегатов

Accessories casing gasket

7

740.37-1029174

1

1

Прокладка корпуса манжеты

Collar body gasket

8

1/59709/31

4

4

Болт М10х1,25-6gх35

Bolt

9

1/55416/31

10

10

Болт М12х1,25-6gх100

Bolt

11

1/21647/11

4

4

Гайка М10х1,25-6Н

Nut

13

1/26386/01

7

7

Шайба плоская 10х18

Flat washer

14

870628

10

10

Шайба плоская 12х26

Flat washer

16

1/05168/73

9

9

Шайба пружинная 10

Spring washer

18

853042

1

1

Болт М10х1,25-6gх82

Bolt

19

864870

1

Штуцер ввертной

Screw-in union

20

870012

2

2

Болт М10х1,25-6gх30

Bolt

-

7406.1002310

x

Картер маховика

Flywheel housing

-

7406.1002310-10

x

Картер маховика

Flywheel housing

1

C8002714

1

1

Манжета

Collar

3

7406.1002312-10

1

Картер маховика

Flywheel housing

3

7406.1002312-20

1

Картер маховика

Flywheel housing

4

7406.1002324

1

1

Крышка люка картера маховика

Housing hatch cover

5

7406.1002328

1

1

Ввертыш

Screw cap

6

7406.1002325

1

1

Прокладка крышки люка

Hatch cover gasket

7

740.1115150

12

12

Ввертыш

Screw cap

8

1/21647/21

2

2

Гайка М10х1,25-6Н

Nut

9

1/05168/73

2

2

Шайба пружинная 10

Spring washer

11

1/34494/21

4

4

Шпилька М10х1,25х15х22

Stud

12

1/35615/21

2

2

Шпилька М16х1,5х32х40

Stud

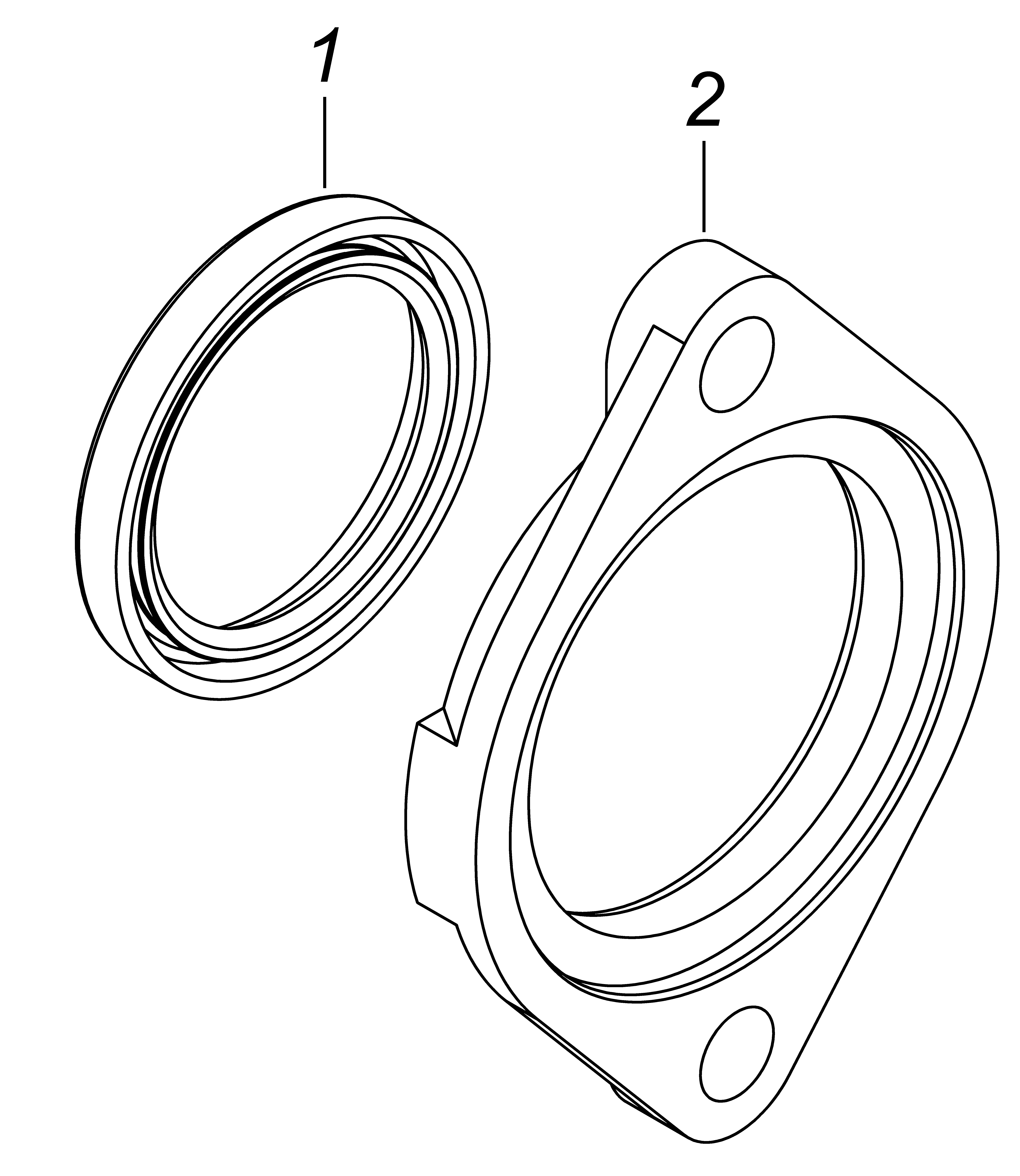

1

740.50-1029238

1

Манжета с пружиной

Collar with spring

2

740.37-1029172

1

Корпус манжеты

Collar body

-

740.13-1002010

x

-

-

-

Блок цилиндров

Cylinder block

-

740.13-1002010-10

-

x

-

-

Блок цилиндров

Cylinder block

-

740.50-1002010

-

-

x

-

Блок цилиндров

Cylinder block

-

740.50-1002010-10

-

-

-

x

Блок цилиндров

Cylinder block

2

740.1002080

2

2

2

2

Заглушка водяной полости

Water chamber end-cap

3

740.1003035

8

8

8

8

Втулка с уплотнительными кольцами

Bushing with sealing rings

28

740.21-1002011

1

-

1

-

Блок цилиндров

Cylinder block

28

740.21-1002011-10

-

1

-

1

Блок цилиндров (см. 740.21-1002011)

Cylinder block

5

740.30-1002021

8

8

-

-

Гильза цилиндра

Cylinder sleeve

5

740.51-1002021

-

-

8

8

Гильза цилиндра

Cylinder sleeve

6

740.1002024

16

16

16

16

Кольцо уплотнительное гильзы

Sealing ring

7

740.1002031

8

8

8

8

Кольцо уплотнительное гильзы верхнее

Upper sealing ring

9

740.1002404

2

2

2

2

Заглушка водяной полости

Water chamber end-cap

10

740.1002406

4

4

4

4

Прокладка заглушки

End-cap gasket

12

740.1002524-01

1

1

1

1

Заглушка отверстия распределительного вала

Camshaft hole stopper

13

7406.1002318

1

2

1

2

Заглушка чашечная Æ 22,5

Cup stopper

17

1/60434/21

8

8

8

8

Болт М8-6gх20

Bolt

18

1/43253/01

2

2

2

2

Пробка резьбовая коническая 22х1,5

Tapered thread plug

19

1/05166/73

8

8

8

8

Шайба пружинная 8

Spring washer

20

1/03389/26

4

4

4

4

Штифт цилиндрический 10х25

Cylindrical pin

21

1/45172/23

8

8

8

8

Штифт цилиндрический 14х25

Cylindrical pin

22

4599311132

4

4

4

4

Пробка КГ 1/4"

Plug

26

870 884

3

3

3

3

Пробка КГ 1/8"

Plug

-

740.21-1002011

x

-

Блок цилиндров

Cylinder block

-

740.21-1002011-10

-

x

Блок цилиндров

Cylinder block

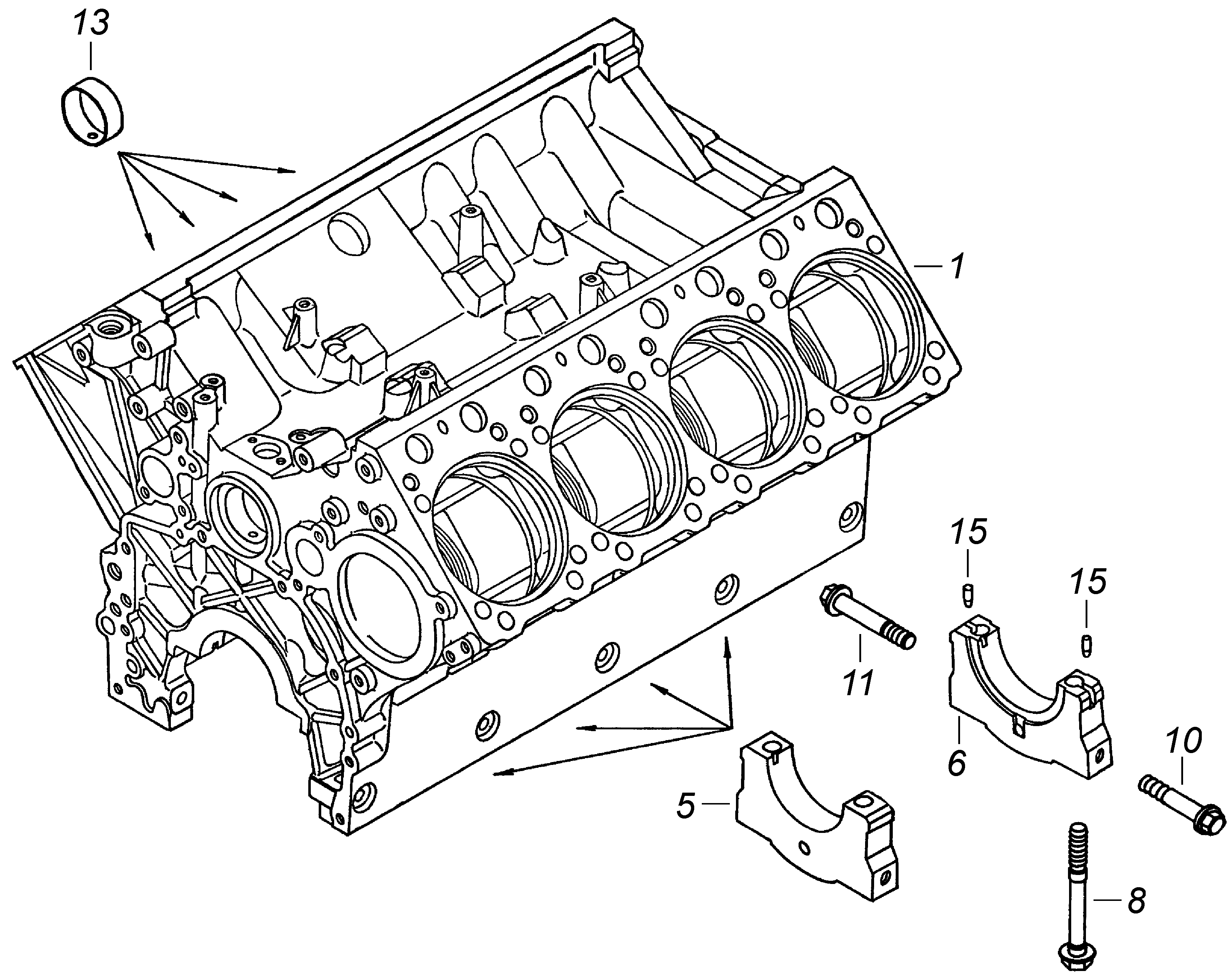

1

740.21-1002015

1

-

Блок цилиндров

Cylinder block

1

740.21-1002015-10

-

1

Блок цилиндров

Cylinder block

5

740.1005140

4

4

Крышка подшипника коленчатого вала

Crankshaft bearing cap

6

740.1005152

1

1

Крышка подшипника коленчатого вала задняя

Crankshaft bearing cap, rear

8

740.1005157-02

10

10

Болт крепления крышки подшипника коленчатого вала

Bolt fastening the crankshaft bearing cap

10

7482.1005158

5

5

Болт М16х70-6g

Bolt

11

7482.1005159

5

5

Болт М16х95-6g

Bolt

13

740.21-1006037

4

4

Втулка промежуточных шеек распределительного вала

Camshaft intermediate pin bushing

15

870755

2

2

Штифт 5х20

Pin 5х20

1

740.1002084

1

Заглушка водяной полости

Water chamber end-cap

2

4599311132

1

Пробка КГ 1/4"

Plug

1

740.1003037

1

Втулка

Bushing

2

740.1003040

2

Кольцо уплотнительное

Sealing ring

-

740.21-1003000

х

Головка цилиндра с клапанами

Cylinder head with valves

-

740.21-1003000-02

х

Головка цилиндра с клапанами

Cylinder head with valves

1

740.30-1003010

8

Головка цилиндра с клапанами

Cylinder head with valves

2

740.30-1003010-02

8

Головка цилиндра с клапанами (см. 740.30-1003010)

Cylinder head with valves

3

740.21-1006010

1

1

Вал распределительный

Camshaft

4

740.21-1007176

16

16

Штанга толкателя

Pusher rod

5

740.1003016-04

32

32

Болт крепления головки цилиндра

Cylinder head fastening bolt

6

740.1003213-22

8

Прокладка уплотнительная головки цилиндра (материал: фтористая резиновая смесь)

Cylinder head sealing gasket (material: fluoric rubber mixture)

8

740.1003213-26

8

8

Прокладка уплотнительная головки цилиндра (материал: фтор-силиконовая смесь)

Cylinder head sealing gasket (material: fluor-silicone mixture)

9

7406.1003262

8

8

Шайба виброизоляционная

Vibration-isolation washer

10

7406.1003264

8

8

Крышка головки цилиндра

Cylinder head cover

11

7406.1003266

8

8

Болт М8-6gх100

Bolt

12

7406.1003268

8

8

Шайба

Washer

13

7406.1003270-01

8

8

Прокладка крышки головки цилиндра

Cylinder head cover gasket

14

740.1003460-01

8

8

Прокладка-заполнитель

Gasket

15

740.1007184-03

16

16

Толкатель

Pusher

16

1/60434/21

3

3

Болт М8-6gx20

Bolt

17

870648

32

32

Шайба

Washer

18

8708500

3

3

Шайба замковая Ф8

Lock washer

-

740.30-1003010

x

-

Головка цилиндра с клапанами

Cylinder head with valves

-

740.30-1003010-02

-

x

Головка цилиндра с клапанами

Cylinder head with valves

1

740.30-1003014

1

1

Головка цилиндра

Cylinder head

2

7406.1007015

1

1

Клапан выпускной

Outlet valve

3

7406.1007091

1

1

Стойка коромысел

Rocker strut

4

7406.1007140

2

2

Коромысло клапана

Valve rocker

5

740.1007262-01

2

2

Манжета уплотнительная клапана

Valve sealing collar

6

740.1003214-01

3

Кольцо уплотнительное (материал – силиконовая резиновая смесь)

Sealing ring (material: silicone rubber mixture)

7

740.1003214-04

3

3

Кольцо уплотнительное (материал: фторсиликоновая смесь)

Sealing ring (material: fluoric silicone mixture)

8

740.1003216

3

3

Экран

Screen

9

740.1003348-01

2

2

Ввертыш

Screw cap

10

740.1003448-01

2

2

Ввертыш

Screw cap

11

740.1003466-11

1

1

Кольцо уплотнительное газового стыка

Gas joint sealing ring

12

740.1003548

2

2

Ввертыш

Screw cap

13

7406.1007010

1

1

Клапан впускной

Inlet valve

14

740.1007020

2

2

Пружина клапана наружная

Valve spring, outer

15

740.1007021

2

2

Пружина клапана внутренняя

Valve spring, inner

16

740.1007024-01

2

2

Тарелка пружин клапана

Valve spring plate

17

740.1007025

2

2

Шайба пружин клапана

Valve spring washer

18

740.1007026

2

2

Втулка тарелки пружин клапана

Bushing of valve spring plate

19

740.1007028

4

4

Сухарь клапана

Valve block

20

740.1007096-01

1

1

Фиксатор коромысел

Rockers locator

21

740.1007108-01

2

2

Шпилька крепления стойки коромысел

Rocker strut fastening stud

22

740.1007134

1

1

Шайба стопорная крепления стойки коромысел

Rocker strut fastening lock washer

23

740.50-1112169

1

1

Опора скобы форсунки

Injector clamp support

24

740.1115152

1

1

Ввертыш М12

Screw cap

25

1/21647/21

2

2

Гайка М10х1,25-6Н

Nut

26

1/35468/31

1

1

Шпилька М10х1,25х20х45

Stud

27

870770

1

1

Штифт 6х16

Pin

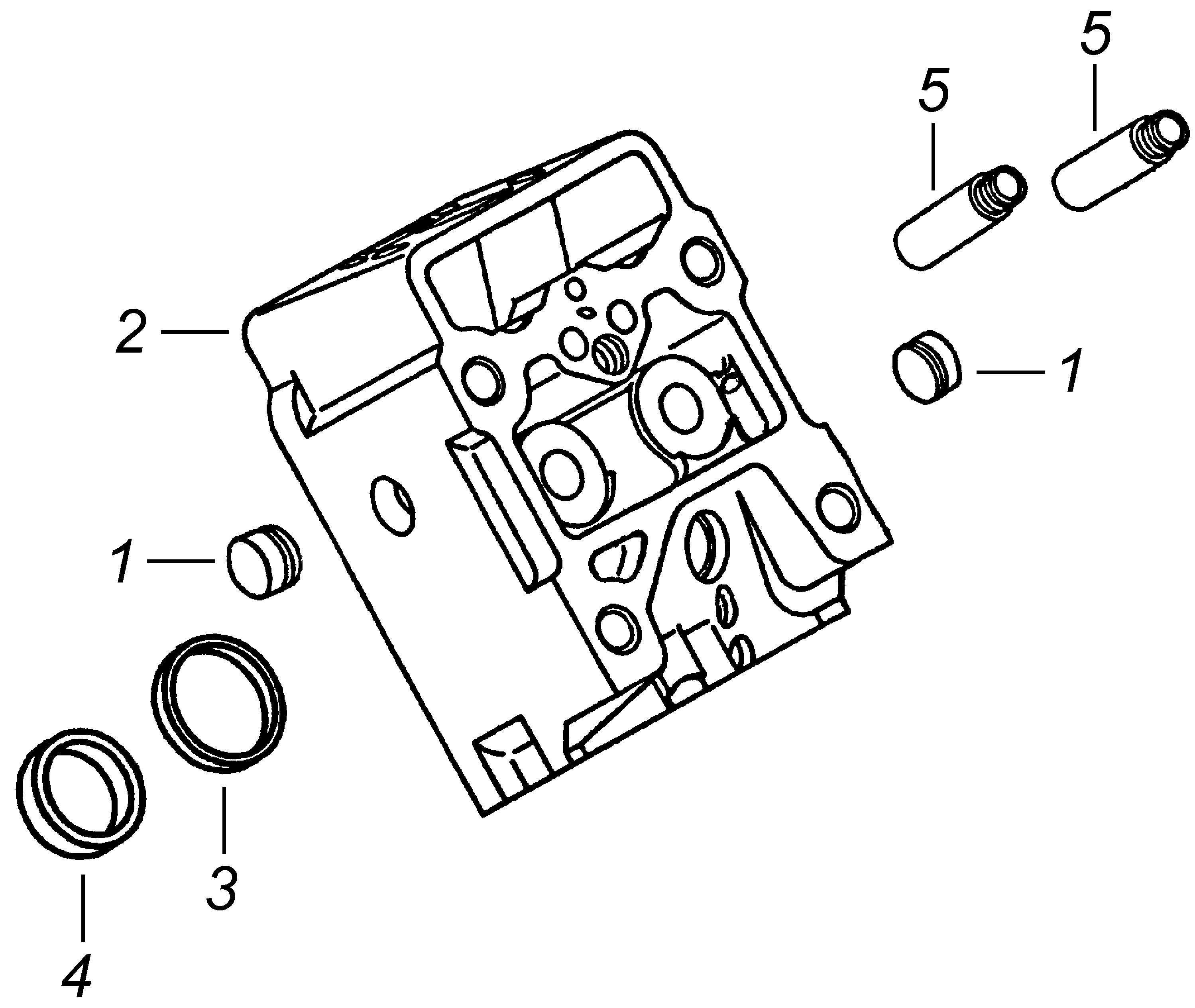

1

740.1003434

2

Заглушка с кольцом уплотнительным

Plug with sealing ring

2

740.30-1003015

1

Головка цилиндра

Cylinder head

3

7406.1003108

1

Седло впускного клапана

Inlet valve seat

4

7406.1003110

1

Седло выпускного клапана

Outlet valve seat

5

740.1007032

2

Втулка направляющая впускного клапана

Inlet valve guide bushing

1

740.1003436

1

Заглушка

Plug

2

740.1003439

1

Кольцо уплотнительное

Sealing ring

1

7406.1007092

1

Стойка коромысел

Rocker strut

2

870836

2

Заглушка стойки коромысел

Rocker strut plug

2

7406.1007144

1

Коромысло

Rocker

3

740.1007148

1

Винт регулировочный коромысла

Rocker adjusting screw

4

870505

1

Гайка М10х1

Nut

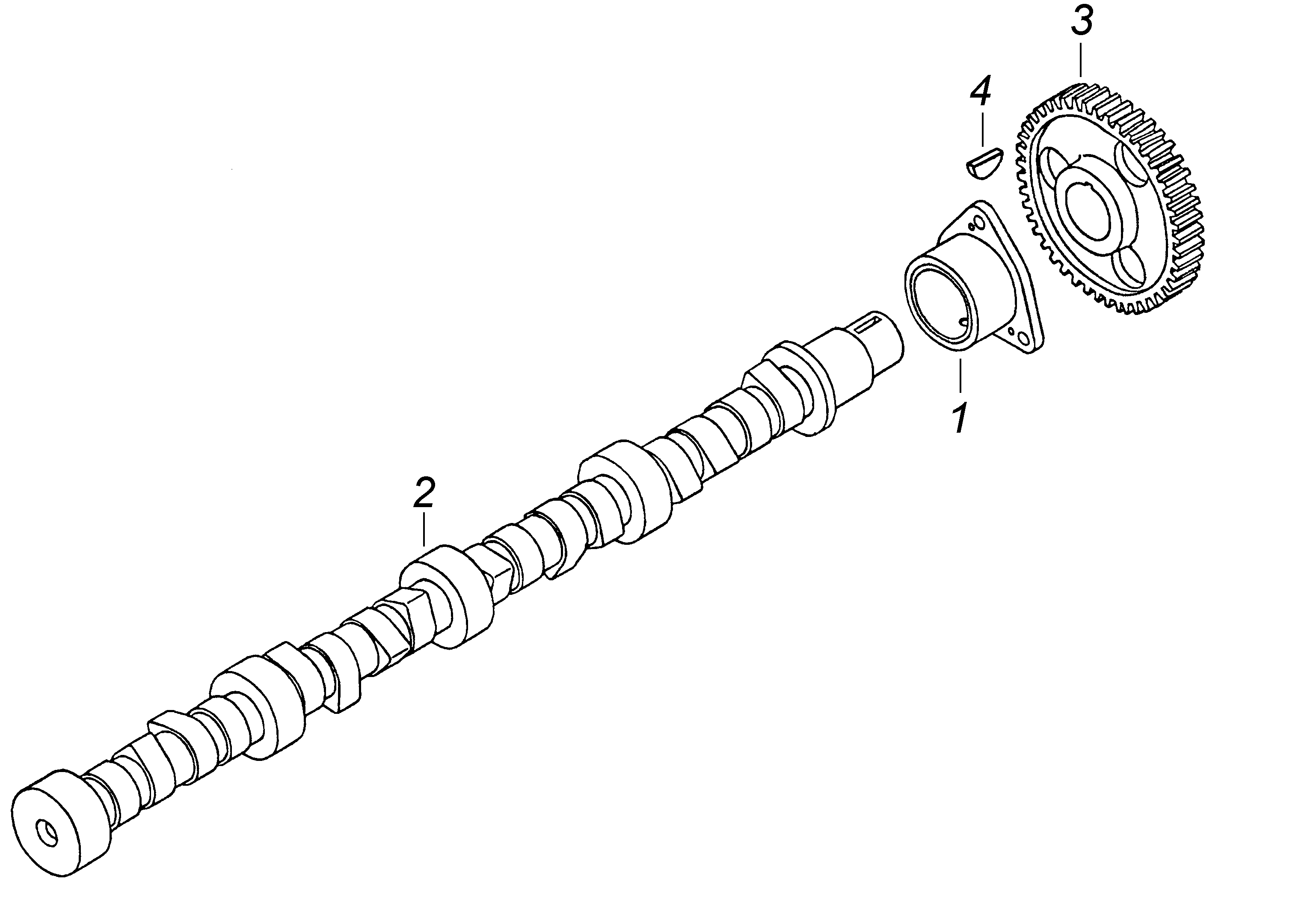

1

7482.1006036

1

Корпус подшипника распределительного вала с втулкой

Camshaft bearing body with bushing

2

740.21-1006015

1

Вал распределительный

Camshaft

3

740.1006214

1

Шестерня распределительного вала

Gear

4

870812

1

Шпонка сегментная 5х10

Woodruf key

1

740.1006026-02

1

Втулка распределительного вала задняя

Rear camshaft bushing

2

7482.1006033

1

Корпус подшипника распределительного вала

Camshaft bearing body

-

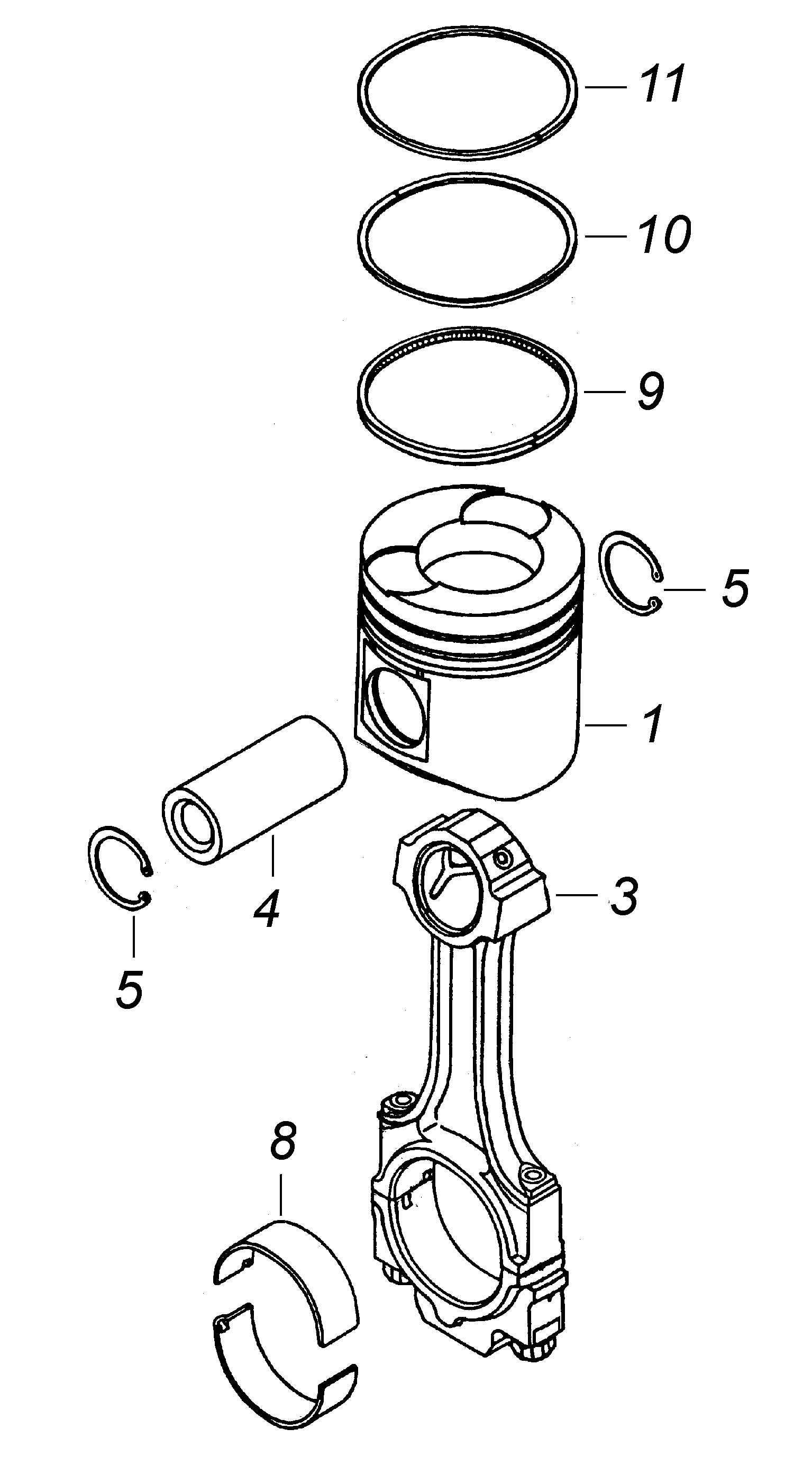

740.13-1004010-10

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

-

740.13-1004010-20

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

-

740.13-1004010-30

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

-

740.13-1004010-40

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

1

740.13-1004015-40

1

Поршень

Piston

1

740.13-1004015-30

1

Поршень

Piston

1

740.13-1004015-20

1

Поршень

Piston

1

740.13-1004015-10

1

Поршень

Piston

3

740.1004045

1

1

1

1

Шатун

Connecting rod

4

7406.1004020

1

1

1

1

Палец поршневой

Piston pin

5

740.1004022

2

2

2

2

Кольцо упорное

Thrust ring

8

7405.1004058

2

2

2

2

Вкладыш нижней головки шатуна

Insert of connecting rod big end

9

45104100400190

x

x

x

x

Кольцо поршневое маслосъемное К035423690

Oil control piston ring

9

740.13-1004034-01

x

x

x

x

Кольцо поршневое маслосъемное с расширителем

Oil control piston ring

10

45104100400290

x

x

x

x

Кольцо поршневое компрессионное К005388691

Compression piston ring

10

740.13-1004032

x

x

x

x

Кольцо поршневое компрессионное

Compression piston ring

11

45104100400390

x

x

x

x

Кольцо поршневое компрессионное верхнее К005260760

Compression piston ring, upper

11

740.13-1004030

x

x

x

x

Кольцо поршневое компрессионное верхнее

Compression piston ring, upper

-

740.30-1004010-10

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

-

740.30-1004010-20

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

-

740.30-1004010-30

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

-

740.30-1004010-40

x

Поршень с шатуном и кольцами

Piston with connecting rod and rings

1

740.30-1004015-40

1

Поршень

Piston

1

740.30-1004015-30

1

Поршень

Piston

1

740.30-1004015-20

1

Поршень

Piston

1

740.30-1004015-10

1

Поршень

Piston

3

740.1004045

1

1

1

1

Шатун

Connecting rod

4

7406.1004020

1

1

1

1

Палец поршневой

Piston pin

5

740.1004022

2

2

2

2

Кольцо упорное

Thrust ring

8

7405.1004058

2

2

2

2

Вкладыш нижней головки шатуна

Insert of connecting rod big end

9

45104100400190

1

1

1

1

Кольцо поршневое маслосъемное К035423690

Oil control piston ring

10

45104100400290

1

1

1

1

Кольцо поршневое компрессионное К005388691

Compression piston ring

11

45104100400390

1

1

1

1

Кольцо поршневое компрессионное верхнее К005260760

Compression piston ring, upper

1

740.1004050

1

Шатун

Connecting rod

2

740.1004055

1

Крышка шатуна

Connecting rod cover

3

740.1004052

1

Втулка шатуна

Connecting rod bushing

4

740.1004062-11

2

Болт крепления крышки

Cover fastening bolt

5

740.1004064-11

2

Гайка крепления крышки

Cover fastening nut

1

7405.1004066

8

Клапан форсунки охлаждения поршня

Piston cooling injector valve

2

7405.1004065

8

Форсунка охлаждения поршня

Piston cooling injector

1

7405.1004070

8

Корпус клапана

Valve body

2

7405.1004071

8

Седло клапана

Valve seat

3

7405.1004072

8

Пружина клапана

Valve spring

4

864712

8

Шарик Б 4,0-60

Ball

1

740.13-1005008

1

Вал коленчатый

Crankshaft

2

7405.1005170

5

Вкладыш подшипника коленвала верхний

Bearing shell, upper

3

7405.1005171

5

Вкладыш подшипника коленвала нижний

Bearing shell, lower

4

740.1005183

2

Полукольцо подшипника нижнее

Bearing semi-ring, lower

5

740.1005184

2

Полукольцо подшипника верхнее

Bearing semi-ring, upper

1

740.13-1005020

1

Вал коленчатый

Crankshaft

2

740.1005026-10

1

Противовес коленчатого вала передний

Front counterweight

4

740.1005027

1

Противовес коленчатого вала задний

Rear counterweight

5

740.1005030

1

Шестерня

Gear, assy

6

740.1005535

1

Ввертыш коленчатого вала

Crankshaft screw cap

8

740.1011240-10

1

Шестерня ведущая привода масляного насоса

Driving gear of oil pump drive

9

8707559

2

Штифт 12х25

Pin

10

870813

1

Шпонка сегментная 6х9

Woodruff key

11

870817

1

Шпонка сегментная 8х11

Woodruff key

1

740.30-1005008

1

Вал коленчатый

Crankshaft

2

7406.1005031

1

Шестерня

Gear

3

7405.1005170

5

Вкладыш подшипника коленчатого вала верхний

Crankshaft bearing shell, upper

4

7405.1005171

5

Вкладыш подшипника коленчатого вала нижний

Crankshaft bearing shell, lower

5

740.1005183

2

Полукольцо упорного подшипника коленчатого вала нижнее

Thrust bearing semi-ring, lower

6

740.1005184

2

Полукольцо упорного подшипника коленчатого вала верхнее

Thrust bearing semi-ring, upper

1

740.30-1005020

1

Вал коленчатый

Crankshaft

2

7406.1005026

1

Противовес коленчатого вала

Crankshaft counterweight

4

740.1011240-10

1

Шестерня, ведущая привода масляного насоса

Driving gear of oil pump drive

5

870813

1

Шпонка сегментная 6х9

Woodruff key

1

7406.1005030

1

Шестерня коленчатого вала

Crankshaft gear

2

740.30-1005032

1

Штифт 8х40

Pin

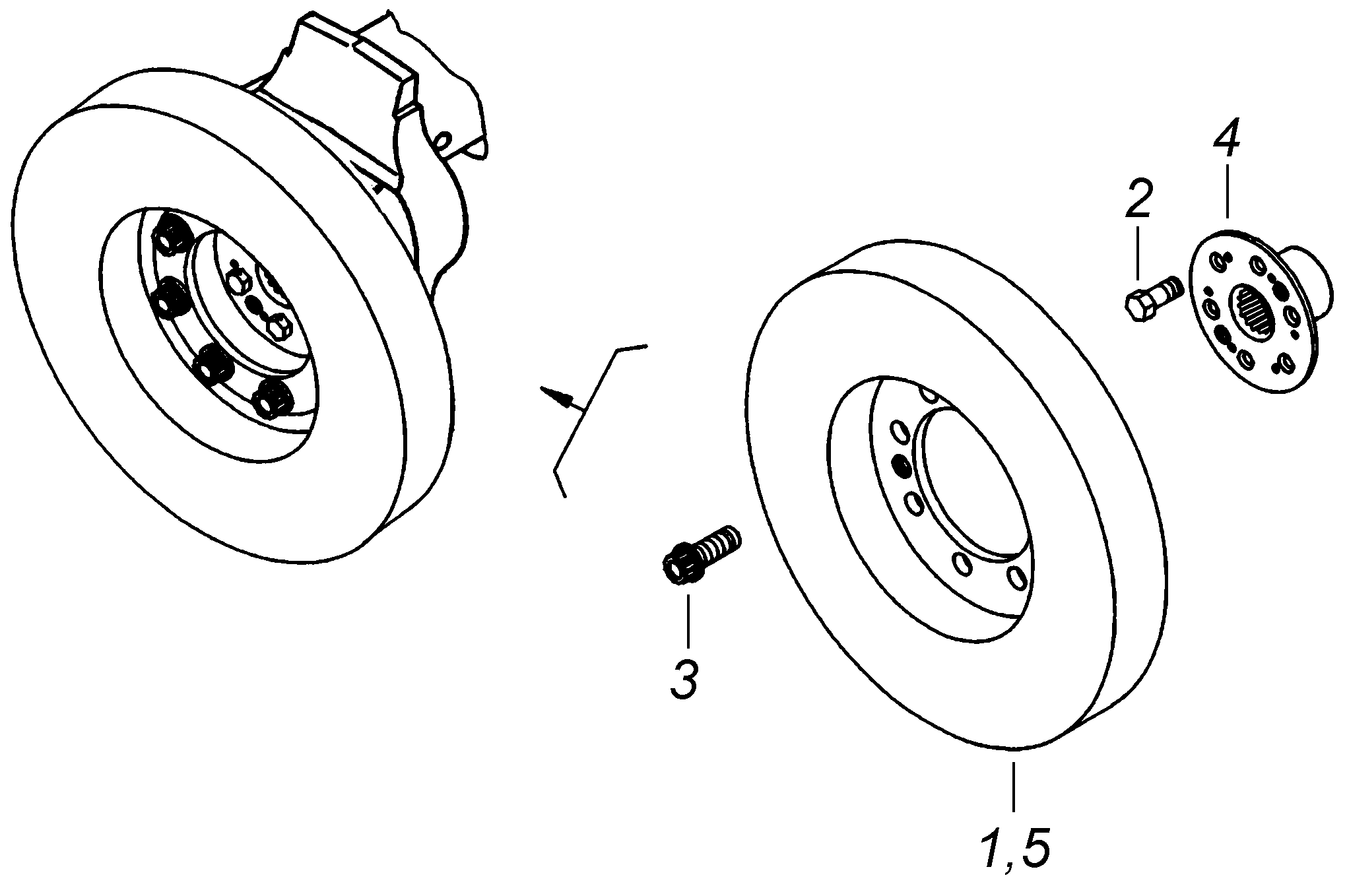

1

740.21-1005070

1

Гаситель крутильных колебаний (допускается замена поз.5)

Torque vibration damper (may be changed onto pos.5)

2

740.11-1005106

6

Болт М10х1,25х26

Bolt

3

740.21-1005106

8

Болт М10х1,25-6gх31

Bolt

4

740.1005534

1

Полумуфта отбора мощности

PTO coupling member

5

"STE" 22-82-00С

1

Гаситель крутильных колебаний (взамен поз.1) фирма "STE" Германия

Torque vibration damper (instead of pos. 1) “STE” (Germany)

1

740.21-1005106-10

8

Болт М12х1,25-6gх38

Bolt

2

740.11-1005129

1

Шайба

Washer

3

7406.1005534

1

Полумуфта отбора мощности

PTO coupling member

4

45104100507092

1

Гаситель крутильных колебаний "STE" 22-82-00C

Torque vibration damper "STE"

4

45104100507091

1

Гаситель крутильных колебаний "STE" 22-90-00C

Torque vibration damper "STE"

5

45104100507090

1

Гаситель крутильных колебаний "STE" 22-92-00C

Torque vibration damper "STE"

1

7406.1005050

1

Шкив коленчатого вала

Crankshaft pulley

2

1/55404/33

6

Болт М12х1,25-6gх30

Bolt

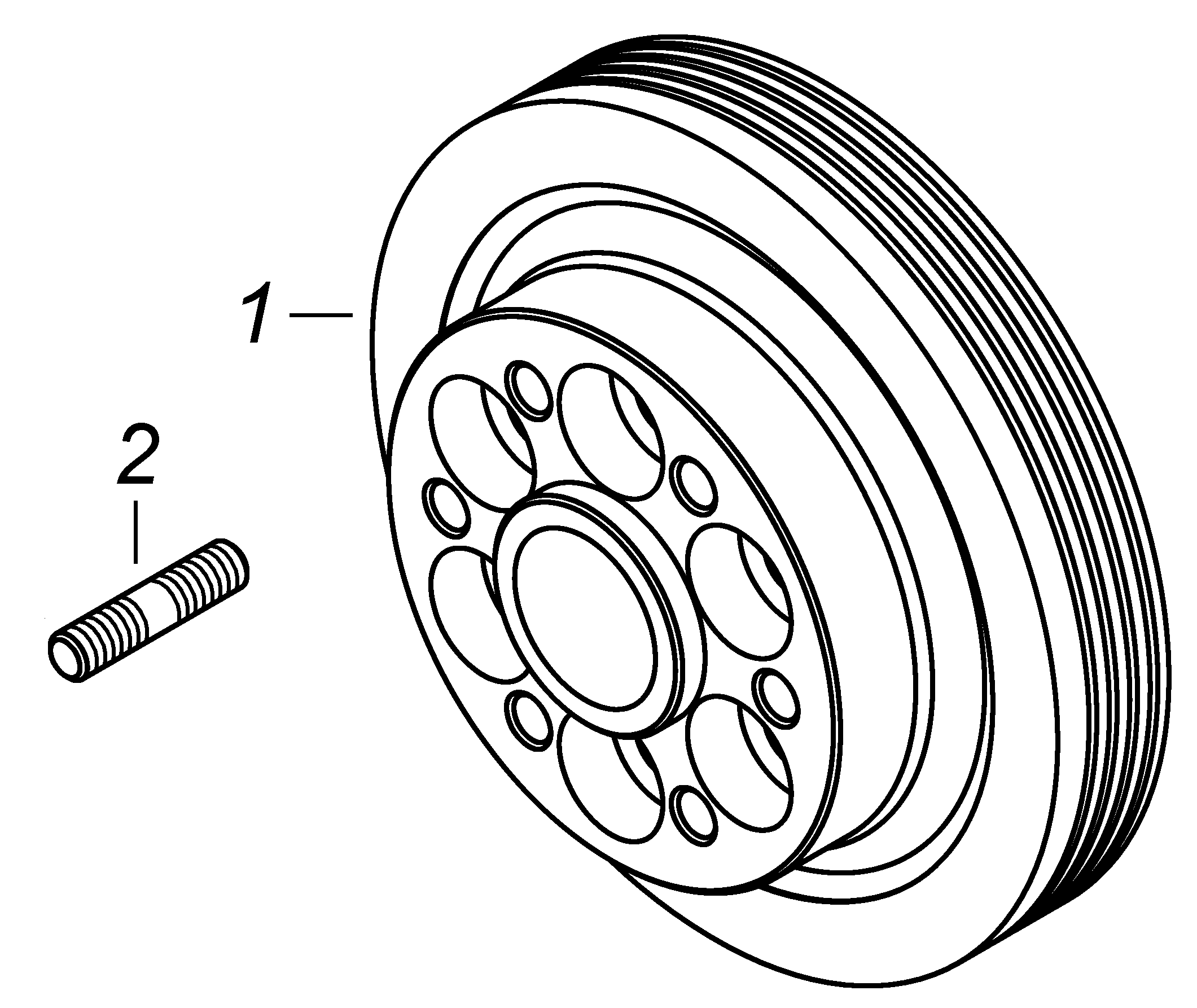

1

7406.1005061

1

Шкив

Pulley

2

1/35461/31

6

Шпилька М10х1,25-6gх20

Stud

-

740.21-1005100-20

x

-

Установка маховика и фиксатора

Flywheel and flywheel locator installation

-

740.21-1005100-30

-

x

Установка маховика и фиксатора

Flywheel and flywheel locator installation

1

7405.1005115-20

1

1

Маховик

Flywheel

2

740.1005440-10

1

-

Фиксатор маховика

Flywheel locator

2

740.1005440

-

1

Фиксатор маховика

Flywheel locator

3

740.1005127-11

8

8

Болт

Bolt

4

740.1005130

8

8

Шайба

Washer

5

180205C23

1

1

Подшипник шариковый радиальный однорядный с двумя уплотнениями

Ball radial one-row bearing, double-sealed

6

1/02634/60

1

1

Прокладка 22х28х1,5

Gasket

1

7405.1005115-50

1

Маховик

Flywheel

2

740.1005440-10

1

Фиксатор маховика

Flywheel locator

3

740.1005127-11

8

Болт крепления маховика

Flywheel fastening bolt

4

740.1005130

1

Шайба

Washer

5

180205С23

1

Подшипник шариковый радиальный однорядный с двумя уплотнениями

Ball radial one-row bearing, double sealed

6

1/02634/60

1

Прокладка 22х28х1,5

Gasket

-

740.50-1005100-10

x

-

-

Установка маховика и фиксатора

Flywheel and flywheel locator

-

740.30-1005100

-

x

-

Установка маховика и фиксатора

Flywheel and flywheel locator

-

740.30-1005100-50

-

-

x

Установка маховика и фиксатора

Flywheel and flywheel locator

1

740.50-1005115-10

1

-

-

Маховик

Flywheel

1

740.30-1005115

-

1

-

Маховик (см.740.50-1005115-10)

Flywheel

1

740.30-1005115-40

-

-

1

Маховик (см.740.50-1005115-10)

Flywheel

2

740.1005440-10

1

1

1

Фиксатор маховика

(см.740.1005440)

Flywheel locator

3

7406.1005127

10

10

10

Болт крепления маховика

Flywheel fastening bolt

4

7406.1005130

1

1

1

Шайба

Washer

5

1/02634/60

1

1

1

Прокладка 22х28х1,5

Gasket

2

7405.1005116

1

Маховик

Flywheel

4

740.1005133-20

1

Втулка установочная

Adjusting bushing

5

740.1005135

1

Кольцо пружинное упорное

Thrust spring ring

6

14.1601284

2

Втулка установочная

Adjusting bushing

1

7405.1005116-20

1

Маховик

Flywheel

2

740.1005133-20

1

Втулка установочная маховика

Flywheel adjusting bushing

3

740.1005135

1

Кольцо пружинное упорное

Thrust spring ring

4

853765

2

Штифт упругий 8х16

Flexible pin

-

740.50-1005115-10

1

-

-

Маховик

Flywheel

-

740.30-1005115

-

1

-

Маховик

Flywheel

-

740.30-1005115-40

-

-

1

Маховик

Flywheel

1

740.50-1005116

1

-

-

Маховик

Flywheel

1

740.14-1005116

-

1

1

Маховик (см.740.50-1005116)

Flywheel

2

7406.1005125

1

1

1

Обод зубчатый маховика

Flywheel toothed rim

4

7406.1005134

1

1

1

Кольцо

Ring

5

7406.1005131

1

1

-

Кольцо установочное

Setting ring

6

45104951000100

1

1

-

Подшипник 1180305 С23 шариковый радиальный однорядный с двумя уплотнениями

Ball radial single-row bearing with two seals

1

7405.1005120-30

1

Маховик

Flywheel

2

740.1005125-10

1

Обод зубчатый

Toothed rim

3

14.1601316

4

Сухарь отжимного рычага сцепления

Clutch release lever block

1

7405.1005120-40

1

Маховик

Flywheel

2

740.1005125-10

1

Обод зубчатый маховика

Toothed rim

-

740.50-1005116

1

-

Маховик

Flywheel

-

740.14-1005116

-

1

Маховик

Flywheel

1

740.50-1005120-10

1

-

Маховик

Flywheel

1

740.14-1005120

-

1

Маховик

Flywheel

2

740.50-1005136

12

12

Ввертыш

Screw cap

-

740.1005440

x

Фиксатор маховика

Flywheel locator

-

740.1005440-10

x

Фиксатор маховика

Flywheel locator

1

740.1005444

1

1

Корпус

Body

2

740.1005446

1

1

Пружина

Spring

3

870758

1

1

Штифт 6 Пр 22а х 36

Pin

4

740.1005442

1

Фиксатор

Locator

6

740.1005442-10

1

Фиксатор

Locator

5

864204

1

Кольцо уплотнительное

Sealing ring

-

7406-1005200

x

-

Установка привода отбора мощности переднего

Front PTO drive installation

-

740.30-1005200

-

x

Установка привода отбора мощности переднего

Front PTO drive installation

1

7406-1005500

1

-

Привод агрегатов

Accessories drive

1

740.30-1005500

-

1

Привод агрегатов (см. 7406-1005500)

Accessories drive

3

740.1002265-10

1

1

Прокладка передней крышки

Front cover gasket

4

740.1005446

1

1

Пружина фиксатора

Locator spring

7

7406.1005550

1

1

Вал привода агрегатов

Accessories drive shaft

9

1/59726/31

3

3

Болт М10х1,25-6gx140

Bolt

10

1/59724/31

1

1

Болт М10х1,25-6gx130

Bolt

11

1/55420/31

4

4

Болт М12х1,25-6gx140

Bolt

12

1/26014/73

4

4

Шайба волнистая 10

Wave washer

13

1/26015/73

2

2

Шайба волнистая 12

Wave washer

14

1/05170/73

2

2

Шайба пружинная 12

Spring washer

15

870628

2

2

Шайба плоская 12х26

Plate washer

-

7406-1005500

x

-

Привод агрегатов

Accessories drive

-

740.30-1005500

-

x

Привод агрегатов

Accessories drive

1

7406.1002260

1

-

Крышка блока цилиндров передняя

Cylinder block cover, front

1

740.30-1002260

-

1

Крышка блока цилиндров передняя

(см. 7406.1002260)

Cylinder block cover, front

2

7406.1005250

1

1

Корпус подшипника

Bearing body

3

7406.1005535

1

Вал отбора мощности

Power take-off shaft

3

740.30-1005535

1

Вал отбора мощности

(см. 7406.1005535)

Power take-off shaft

4

7406.1005537

1

1

Кольцо стопорное

Lock ring

5

1/05166/77

7

7

Шайба пружинная 8

Spring washer

6

870353-20

7

7

Винт М8-6gх25

Screw

-

740.13-1002260

x

-

-

Крышка блока цилиндров передняя

Cylinder clock cover, front

-

7406.1002260

-

x

-

Крышка блока цилиндров передняя

Cylinder clock cover, front

-

740.30-1002260

-

-

x

Крышка блока цилиндров передняя

Cylinder clock cover, front

1

740.1318166-01

1

1

1

Манжета с пружиной

Collar with spring

3

740.13-1002264

1

-

-

Крышка блока цилиндров передняя

Cylinder block cover, front

3

7406.1002264

-

1

-

Крышка блока цилиндров передняя

Cylinder block cover, front

3

740.30-1002264

-

-

1

Крышка блока цилиндров передняя

Cylinder block cover, front

4

870882

2

2

2

Пробка КГ 3/8"

Plug

6

870884

1

1

1

Пробка КГ 1/8"

Plug

10

1/35433/21

6

6

6

Шпилька М8х1,25-16х20

Stud

12

1/35524/21

8

8

8

Шпилька М12х1,25-24х30

Stud

1

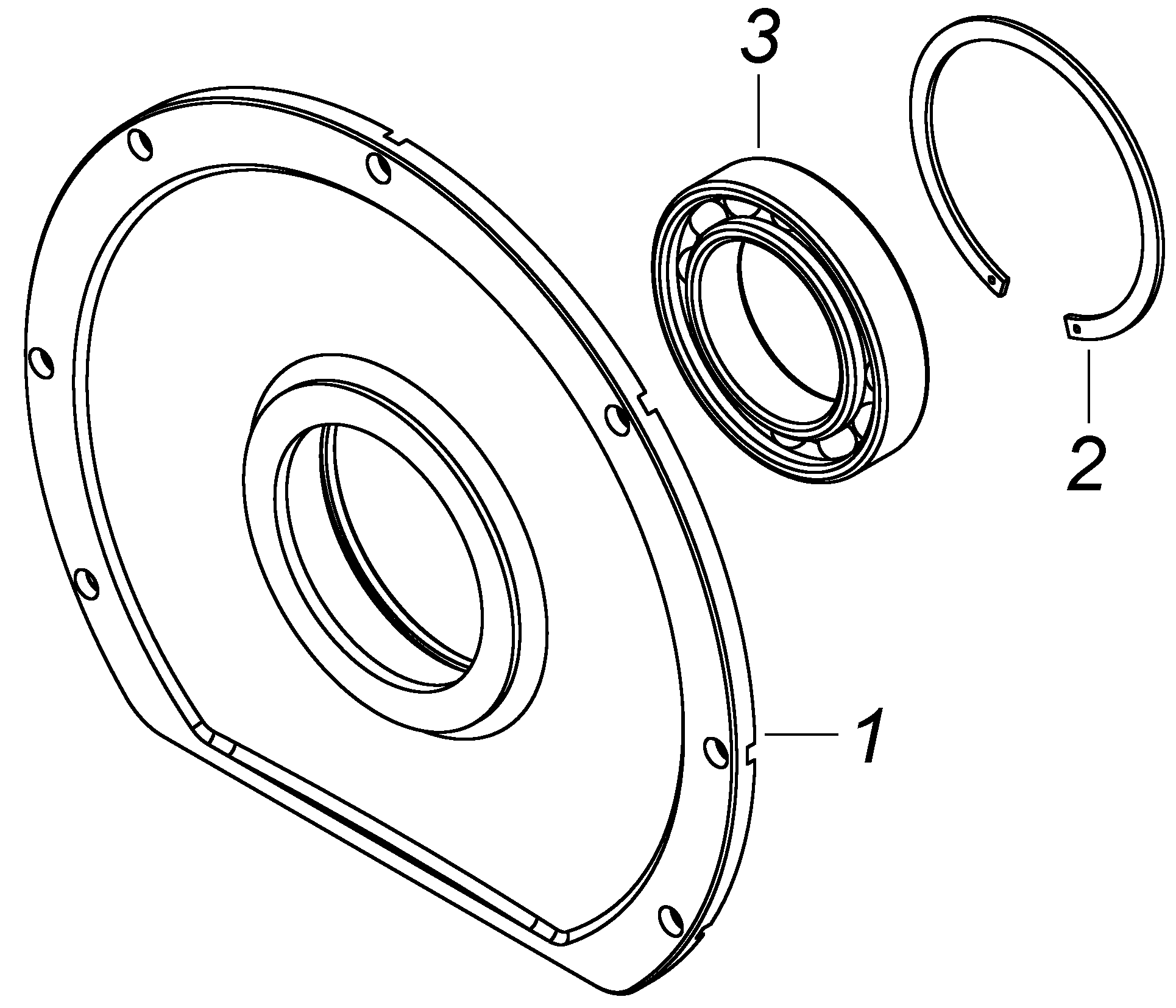

7406.1005255

1

Корпус подшипника

Bearing body

2

7406.1005538

1

Кольцо стопорное

Lock ring

3

4612/30407

1

Подшипник 111 шариковый радиальный однорядный

Ball radial one-row bearing

-

7406.1005535

x

Вал отбора мощности

PTO shaft

-

740.30-1005535

x

Вал отбора мощности

PTO shaft

1

740.30-1005086-10

1

1

Заглушка

Plug

2

7406.1005536

1

1

Кольцо стопорное

Lock ring

3

7406.1005540

1

Вал отбора мощности

PTO shaft

3

740.30-1005540

1

Вал отбора мощности

PTO shaft

4

740.1318140

1

1

Кольцо уплотнительное

Sealing ring

5

4612130471

1

1

Подшипник 114 шариковый радиальный однорядный

Ball radial one-row bearing

6

862806

1

1

Кольцо упорное 62

Thrust ring

1

7403.1008020

1

Коллектор выпускной правый

Outlet manifold, r.h.

2

7403.1008021

1

Коллектор выпускной левый

Outlet manifold, l.h.

5

7403.1008030

1

Патрубок правый

Branch pipe, r.h.

6

7403.1008031

1

Патрубок левый

Branch pipe, l.h.

7

7403.1008050

8

Прокладка

Gasket

10

7403.1008064

2

Прокладка патрубка

Branch pipe gasket

11

7403.1008076-01

16

Шайба сферическая

Spherical washer

12

7403.1008078

8

Шайба стопорная

Stop washer

15

1/59718/33

16

Болт М10х1,25-6gх100

Bolt

16

1/21647/27

6

Гайка М10х1,25-6Н

Nut

17

870860

6

Шайба тарельчатая

Plate washer

1

7403.1008020

1

Коллектор выпускной правый

Outlet manifold, r.h.

2

7403.1008021

1

Коллектор выпускной левый

Outlet manifold, l.h.

5

7403.1008030

1

Патрубок правый

Branch pipe, r.h.

6

7406.1008031

1

Патрубок левый

Branch pipe, l.h.

7

7403.1008050

8

Прокладка

Gasket

10

7403.1008064

2

Прокладка патрубка

Branch pipe gasket

11

7403.1008076-01

16

Шайба сферическая

Spherical washer

15

1/59718/33

16

Болт М10х1,25-6gх100

Bolt

16

1/21647/27

6

Гайка М10х1,25-6Н

Nut

17

870860

6

Шайба тарельчатая

Plate washer

1

740.30-1009010

1

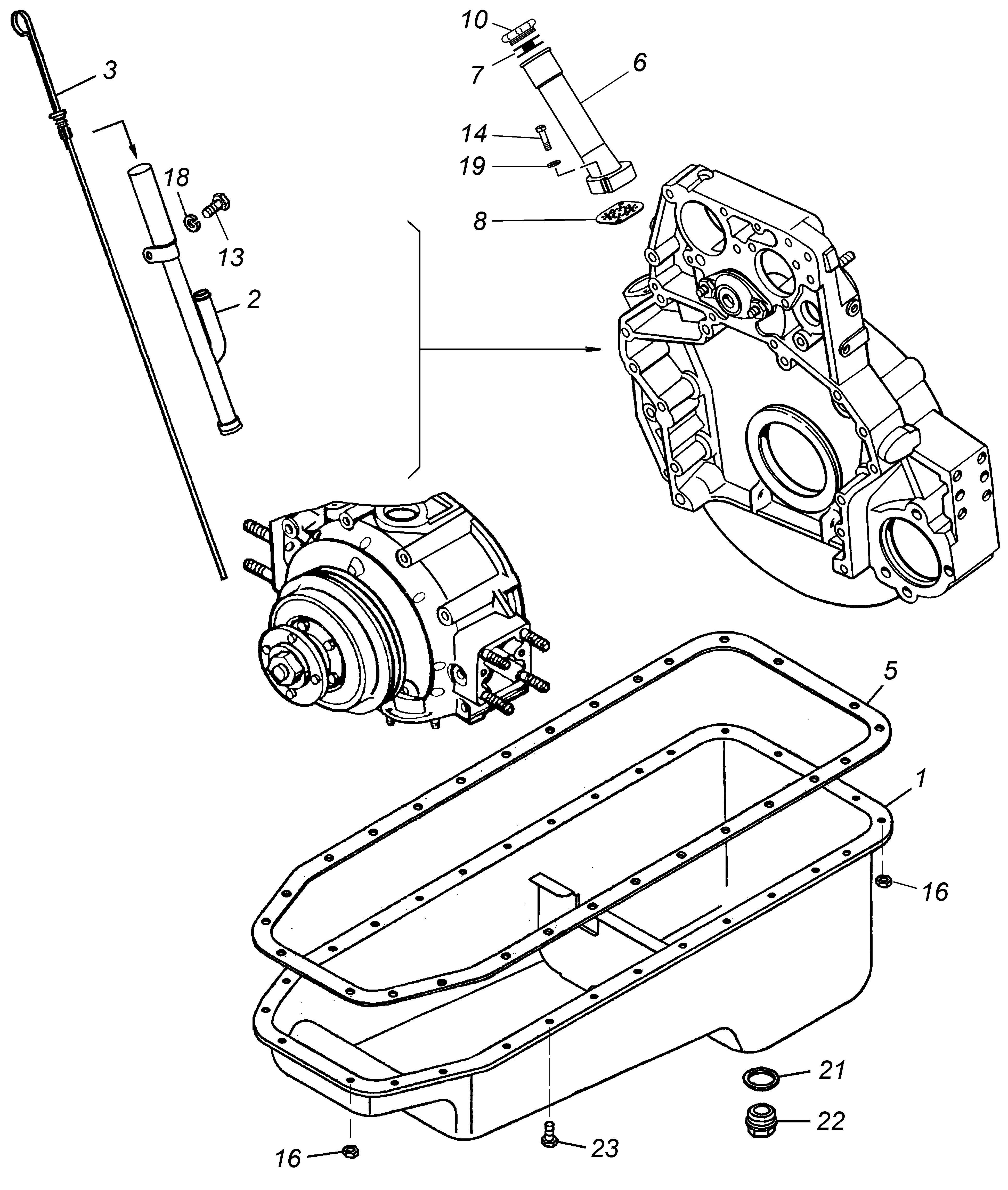

Картер масляный

Oil sump

2

740.1009048-40

1

Трубка указателя уровня

Level indicator pipe

3

740.1009050

1

Указатель уровня

Level indicator

5

740.1009040

1

Прокладка поддона

Oil sump gasket

6

7405.1009138

1

Патрубок маслоналивной

Oil filler branch pipe

7

7406.1009144

1

Поводок

Gasket

8

7405.1009145
