54115-1300023-10 Установка радиатора - Radiator installation

-

5320-1301003

x

Установка уплотнителей радиатора

Rafiator seals installation

-

532007-1301003

x

Установка уплотнителей радиатора

Rafiator seals installation

1

5320-1301180

1

Каркас правый

Frame, r.h.

1

532007-1301180

1

Каркас правый

Frame, r.h.

2

5320-1301181

1

Каркас левый

Frame, l.h.

2

532007-1301181

1

Каркас левый

Frame, l.h.

3

5320-1301185

1

1

Уплотнитель

Seal

4

5320-1301187

1

1

Планка верхняя

Upper strip

5

5320-1301189

2

2

Планка боковая

Side strip

8

1/32742/01

11

11

Винт М5-6gх16 табл. ВАЗ 10530

Screw

11

1/60434/21

2

2

Болт М8-6gх20 табл. ВАЗ 10312

Bolt

12

1/58964/11

11

11

Гайка М5-6Н табл. ВАЗ 10112

Nut

14

1/61008/11

2

2

Гайка М8-6Н табл. ВАЗ 10112

Nut

16

1/11954/77

11

11

Шайба пружинная 5 табл. ВАЗ 10188

Spring washer

17

1/05166/77

2

2

Шайба пружинная 8 табл. ВАЗ 10188

Spring washer

1

53205-1310110

1

Жалюзи радиатора

Radiator shutters

3

53205-1310180

1

Рычаг привода жалюзи

Shutter drive lever

5

53205-1310210

1

Тяга управления жалюзи радиатора

Radiator shutter control rod

7

53205-1310229

1

Кронштейн крепления привода тяги

Rod drive fastening bracket

10

5320-1310277

1

Втулка

Bushing

11

5320-1310259

1

Зажим оболочки троса жалюзи

Clamp for shutters cable sheath

15

1/60432/21

4

Болт М8-6gх16 табл. ВАЗ 10312

Bolt

17

1/32740/01

2

Винт М5-6gх12 табл. ВАЗ 10530

Screw

19

1/07913/11

1

Гайка низкая М14х1,5-6Н табл. ВАЗ 10114

Thin nut

21

1/05196/01

5

Шайба плоская 8х17 табл. ВАЗ 10172

Plate washer

22

1/05166/77

4

Шайба пружинная 8 табл. ВАЗ 10188

Spring washer

24

1/26058/70

1

Шайба зубчатая 14 табл. ВАЗ 10190

Toothed washer

26

1/07964/01

1

Шплинт разводной 3х20 табл. ВАЗ 10195

Cotter pin

1

740.1303100

1

Труба водяная правая

Water pipe, r.h.

2

740.1303101

1

Труба водяная левая

Water pipe, l.h.

4

740.1303176

1

Коробка водяная

Water box

5

740.13-1307010

1

Насос водяной

Water pump

7

740.1318210-01

1

Включатель гидромуфты

Hydraulic coupling switch

9

740.1303016

1

Фланец соединительный

Connecting flange

11

740.1303018

1

Кольцо уплотнительное

Sealing ring

13

740.1303024

1

Прокладка патрубка подводящей трубы

Supply branch pipe gasket

15

740.1303090

1

Труба перепускная

By-pass pipe

16

740.1303099

5

Кольцо уплотнительное

Sealing ring

18

740.1303130

1

Патрубок водяной коробки

Water box branch pipe

20

740.1303152

1

Труба подводящая правого блока

R.h. block supply pipe

21

7405.1303168

1

Патрубок подводящей трубы

Supply branch pipe

22

740.1303172

2

Кольцо уплотнительное

Sealing ring

24

740.1303214

1

Прокладка патрубка коробки термостатов

Thermostat box branch pipe gasket

25

740.1303256

1

Труба соединительная

Connecting pipe

27

740.1303272

4

Кольцо запорное Ø48

Locking ring

29

740.1307075

1

Кольцо уплотнительное

Sealing ring

30

740.1318218-11

1

Прокладка включателя гидромуфты

Hydraulic coupling switch gasket

35

870835

1

Заглушка патрубка водяной коробки

Water box branch pipe plug

38

1/60436/21

1

Болт М8-6gх25

Bolt

39

1/60438/21

1

Болт М8-6gх30

Bolt

40

1/60439/21

5

Болт М8-6gх35

Bolt

41

1/60442/21

3

Болт М8-6gх50

Bolt

42

1/60444/21

3

Болт М8-6gх60

Bolt

43

1/60445/21

1

Болт М8-6gх65

Bolt

44

1/60443/21

16

Болт М8-6gх55

Bolt

45

1/59718/21

3

Болт М10х1,25-6gх100

Bolt

46

1/60461/31

1

Болт М8-6gх100

Bolt

48

1/05166/77

5

Шайба пружинная 8

Spring washer

50

862513

2

Шайба плоская 8х20

Plate washer

52

1/26013/73

25

Шайба волнистая 8

Wave washer

53

1/11980/73

1

Шайба коническая пружинная 8х18

Taper spring washer

54

1/26014/73

3

Шайба волнистая 10

Wave washer

57

ТС 107-1306100-01

2

Термостат

Thermostat

1

7406.1303100-10

1

Труба водяная правая

Water pipe, r.h.

2

7406.1303101-10

1

Труба водяная левая

Water pipe, l.h.

3

7406.1303016

2

Фланец соединительный

Connecting flange

4

740.30-1303118

2

Кольцо уплотнительное

Sealing ring

5

1/60438/21

2

Болт М8-6gх30

Bolt

6

1/60443/21

16

Болт М8-6gх55

Bolt

7

1/60448/21

2

Болт М8-6gх80

Bolt

8

1/05196/73

4

Шайба плоская 8х17

Plate washer

9

1/05166/73

4

Шайба пружинная 8

Spring washer

10

1/26013/73

16

Шайба волнистая 8

Wave washer

1

740-1303104

1

Труба водяная правая

Water pipe, r.h

2

740-1303124

1

Заглушка

Plug

3

740-1303270

1

Прокладка фланца

Flange gasket

4

1/58962/73

2

Гайка М6

Nut

5

1/05164/73

2

Шайба пружинная 6

Spring washer

6

1/35409/21

4

Шпилька М6х1х12х16

Stud

1

740.1303128

1

Прокладка

Gasket

2

740.1303129

1

Заглушка

Plug

3

7406.1303104-10

1

Труба водяная правая

Water pipe, r.h.

4

1/58962/21

2

Гайка М6-6Н

Nut

5

1/05164/73

2

Шайба пружинная 6

Spring washer

6

1/35409/21

2

Шпилька М6х1х12х16

Stud

1

740-1303105

1

Труба водяная левая

Water pipe, l.h

2

870882

2

Пробка КГ 3/8"

Plug

1

7406.1303105-10

1

Труба водяная левая

Water pipe, l.h

2

870882

2

Пробка КГ 3/8"

Plug

2

7406.1303010-10

1

Корпус водяных каналов с термостатами

Water channel body with thermostats

6

740.1303170

1

Заглушка патрубка

Branch pipe plug

7

740.1318218-11

1

Прокладка

Gasket

10

7406.1303162-10

1

Прокладка корпуса водяных каналов правая

Water channel body gasket, r.h.

12

7406.1303163-10

1

Прокладка корпуса водяных каналов левая

Water channel body gasket, l.h.

14

740.1307266

1

Заглушка

Plug

20

1/60434/21

1

Болт М8-6gх20

Bolt

23

1/60446/21

1

Болт М8-6gх70

Bolt

24

1/60448/21

1

Болт М8-6gх80

Bolt

26

1/60454/21

1

Болт М8-6gх110

Bolt

32

1/55415/31

2

Болт М12х1,25-6gх90

Bolt

35

1/05166/73

3

Шайба пружинная 8

Spring washer

36

1/05168/73

2

Шайба пружинная 10

Spring washer

37

1/05170/73

2

Шайба пружинная 12

Spring washer

39

1/26013/73

1

Шайба волнистая 8

Wave washer

45

853066

2

Болт М10х1,25-6gх75

Bolt

48

870835

1

Заглушка

Plug

2

7406-1303010-10

1

Корпус водяных каналов с термостатами

Water channel body with thermostats

6

740.30-1317570

1

Фланец датчика включения вентилятора с пробкой

Fan engagement sensor flange with plug

7

740.1318218-11

1

Прокладка

Gasket

10

7406.1303162-10

1

Прокладка корпуса водяных каналов правая

Water channel body gasket, r.h.

12

7406.1303163-10

1

Прокладка корпуса водяных каналов левая

Water channel body gasket, l.h.

14

740.1307266

1

Заглушка

Plug

20

1/60434/21

1

Болт М8-6gх20

Bolt

23

1/60446/21

1

Болт М8-6gх70

Bolt

24

1/60448/21

1

Болт М8-6gх80

Bolt

26

1/60454/21

1

Болт М8-6gх110

Bolt

32

1/55415/31

2

Болт М12х1,25-6gх90

Bolt

35

1/05166/73

3

Шайба пружинная 8

Spring washer

36

1/05168/73

2

Шайба пружинная 10

Spring washer

37

1/05170/73

2

Шайба пружинная 12

Spring washer

39

1/26013/73

1

Шайба волнистая 8

Wave washer

45

853066

2

Болт М10х1,25-6gх75

Bolt

48

870835

1

Заглушка

Plug

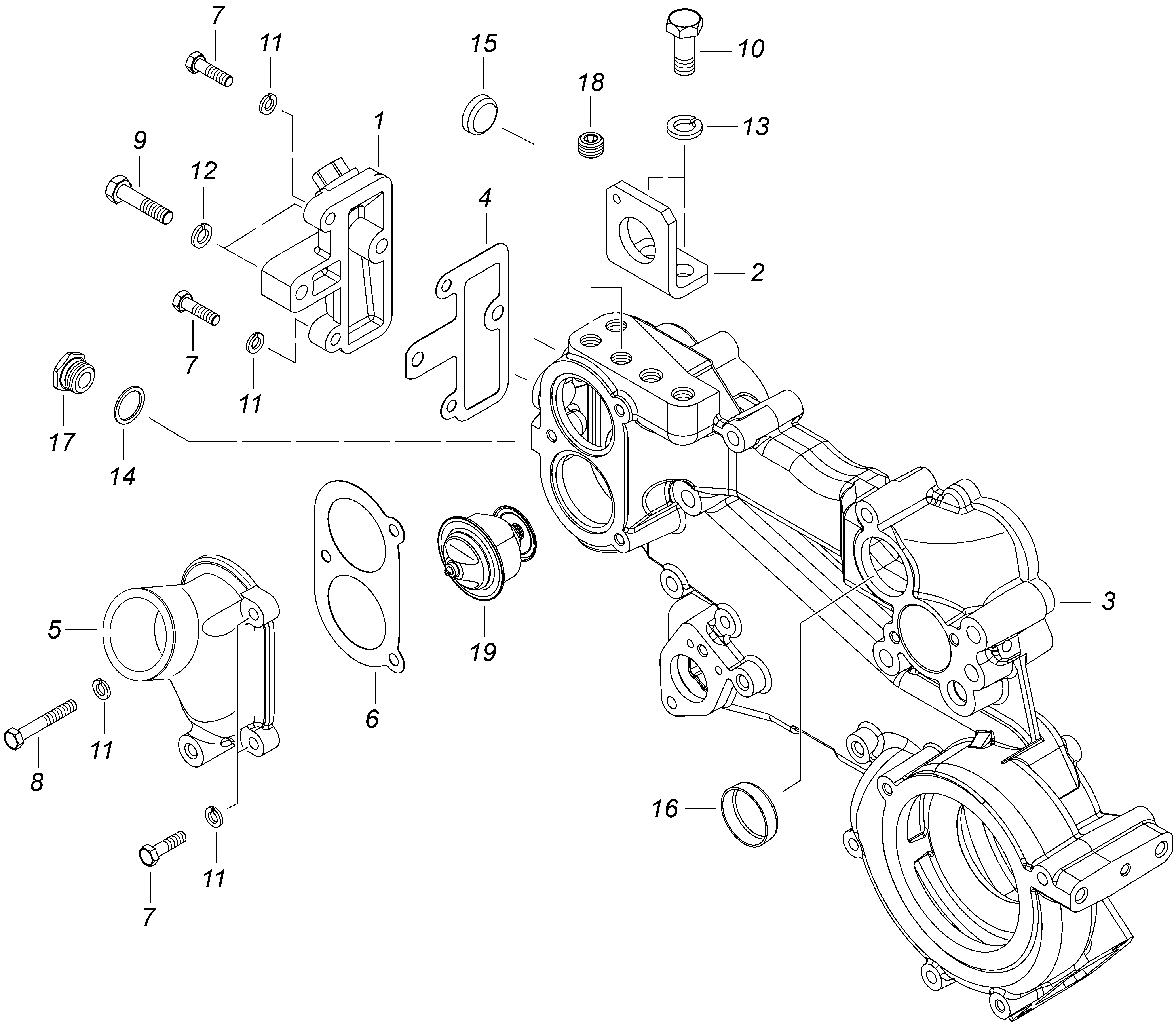

1

740.20-1303013

1

Крышка с пробкой

Cover with plugs

2

7406.1002058-10

1

Рым

Eye-bolt

3

7406.1303012-20

1

Корпус водяных каналов

Water channel body

4

7406.1303015

1

Прокладка

Gasket

5

7406.1303130-20

1

Патрубок водяной коробки

Water box branch pipe

6

7406.1303214-10

1

Прокладка патрубка водяной коробки

Water box branch pipe gasket

7

1/60438/21

4

Болт М8-6gх30

Bolt

8

1/60443/21

1

Болт М8-6gх55

Bolt

9

1/12347/21

2

Болт М10х1,25-6gх45

Bolt

10

1/14083/21

2

Болт М14х1,5-6gх35

Bolt

11

1/05166/73

5

Шайба пружинная 8

Spring washer

12

1/05168/73

2

Шайба пружинная 10

Spring washer

13

1/05171/77

2

Шайба пружинная 14

Spring washer

14

1/02634/60

1

Прокладка 22х28х1,5

Gasket

15

1/43290/07

1

Заглушка чашечная

Cap plug

16

1/43294/01

1

Заглушка чашечная

Cap plug

17

864323

1

Пробка М22х1,5-6g

Plug

18

870882

3

Пробка КГ 3/8"

Plug

19

45104130610001

2

Термостат ТС 107.1306100-01

Thermostat

1

740.20-1303014

1

Крышка

Cover

2

864344

1

Пробка КГ "1"

Plug

1

740.1303178

1

Коробка водяная

Water box

2

740.1303198

1

Прокладка фланца слива воды

Gasket of water drain flange

3

740.1303199

1

Заглушка фланца слива воды

Plug of water drain flange

5

1/60434/21

3

Болт M8х20

Bolt

6

870882

1

Пробка КГ 3/8"

Plug

7

1/05166/73

3

Шайба пружинная 8

Spring washer

1

740.30-1317571

1

Фланец крепления датчика включения вентилятора

Flange of fan engagement sensor fasening

3

740.3509303

1

Прокладка

Gasket

6

864323

1

Пробка

Plug

1

5320-1305010

2

Кран сливной системы охлаждения

Cooling system drain valve

2

740.1002084

1

Заглушка водяной полости

Water chamber plug

3

740.1002406

1

Прокладка

Gasket

4

5320-1305043

2

Трубка

Pipe

5

5320-1305046

2

Стержень привода управления сливным краном системы охлаждения

Control rod of cooling system drain cock

6

5320-1305065

2

Вилка стержня управления сливного крана системы охлаждения

Control rod fork of cooling system drain cock

7

54112-1305070

1

Кронштейн стержня сливного крана левый

Drain valve rod bracket, l.h.

10

1/07970/01

2

Шплинт разводной 4х30

Cotter pin

11

853925

1

Скоба специальная

Special clamp

1

5320-1305015

1

Пробка крана

Cock plug

2

5320-1305013

1

Корпус сливного крана

Drain cock body

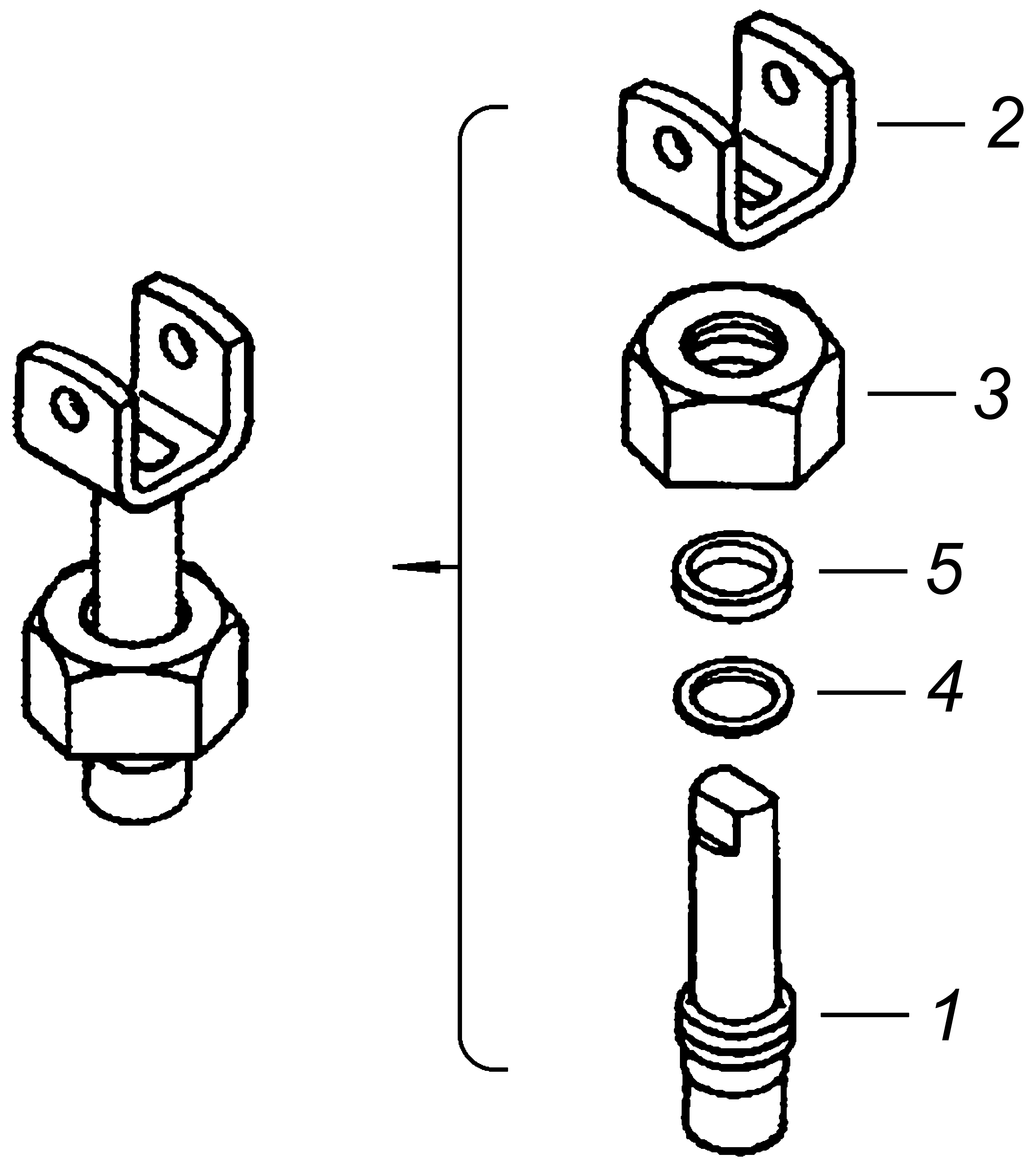

1

5320-1305030

1

Пробка с шариком и держателем

Plug with ball and holder

2

5320-1305022

1

Скоба привода сливного крана

Drain cock clamp

3

5320-1305026

1

Гайка сальника

Gland nut

4

5320-1305035

1

Шайба сальника

Gland washer

5

5320-1305039

1

Сальник пробки крана

Cock plug gland

1

5320-1305020

1

Корпус запорной пробки

Plug body

2

5320-1305024

1

Держатель запорного шарика

Holder for locking ball

3

5320-1305027

1

Шарик запорный Ø9

Locking ball

1

740.50-1307010

1

Насос водяной

Water pump

2

740.1307075

1

Кольцо уплотнительное

Sealing ring

5

1/60436/21

2

Болт М8-6gх25

Bolt

6

1/60458/21

2

Болт М8-6gх130

Bolt

7

1/05166/73

4

Шайба пружинная 8

Spring washer

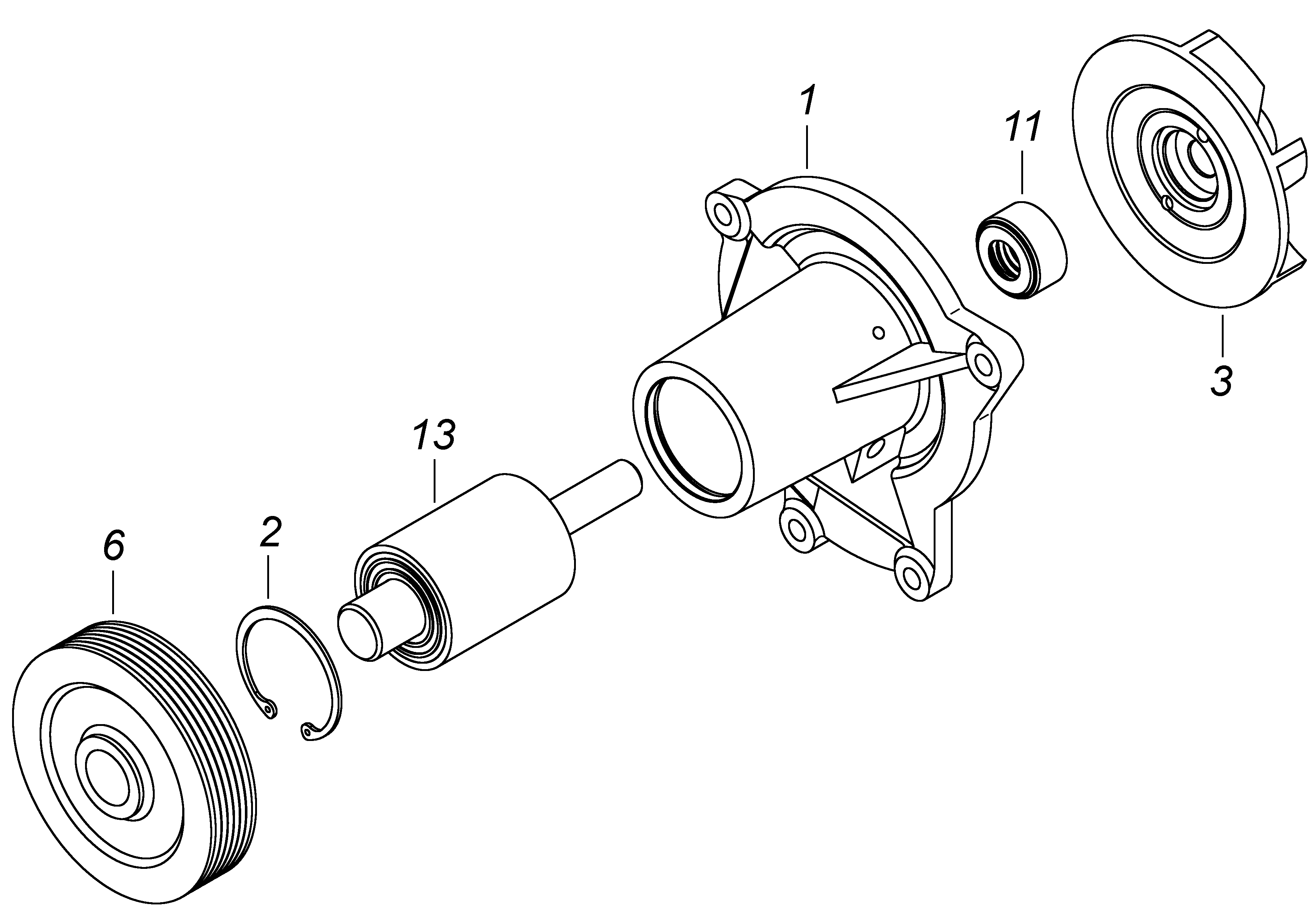

1

7406.1307015-10

1

Корпус водяного насоса

Water pump body

2

7406.1307017

1

Кольцо упорное

Thrust ring

3

740.50-1307032

1

Крыльчатка водяного насоса

Water pump impeller

6

7406.1307216-20

1

Шкив водяного насоса

Water pump pulley

11

45104130701190

1

Сальник водяного насоса SP/1341/1 (производство "meccanotecnica Umbra", Италия)

Water pump gland

13

45104959500110

1

Подшипник шарико-роликовый радиальный двухрядный с двухсторонним уплотнением с валиком вместо внутреннего кольца 6-3НР25155ЕСЗО

Ball roller radial double-row bearing with two-sided seal, with shaft instead of inner race.

1

740.1307012

1

Манжета водяного насоса

Water pump collar

4

740.1307015-20

1

Корпус водяного насоса

Water pump body

5

740.1307023-20

1

Валик водяного насоса

Water pump shaft

6

740.1307032-10

1

Крыльчатка водяного насоса

Water pump impeller

7

740.1307035-10

1

Кольцо упорное

Thrust ring

8

740.1307038-10

1

Кольцо уплотнительное

Sealing ring

9

740.1307039

1

Обойма кольца уплотнительного

Sealing ring holder

11

740.1307107

1

Шайба пылеотражательная

Dust collar

12

740.1307266

1

Заглушка подводящего канала водяного насоса

Plug of water pump feed channel

13

740.13-1307216

1

Шкив привода водяного насоса

Water pump drive pulley

14

1160305А

1

Подшипник шариковый радиальный однорядный с односторонним уплотнением

Ball radial single-row bearing with one-sided seal

15

1160304К

1

Подшипник шариковый радиальный однорядный с односторонним уплотнением

Ball radial single-row bearing with one-sided seal

18

1/13069/21

1

Болт М10х1,25-6gх30

Bolt

19

1/05168/73

1

Шайба пружинная 10

Spring washer

20

1/26443/01

1

Шайба плоская 10х35

Plate washer

21

864006

1

Масленка 1.3 Ц6хр

Lubricator

22

870502

1

Гайка колпачковая М12х1,25-6Н

Cap nut

23

870827

1

Заглушка обводного канала

Plug of by-pass channel

24

870834

2

Заглушка выпускного канала

Plug of outlet channel

25

862806

1

Кольцо упорное

Thrust ring

27

870641

1

Шайба 12х28

Washer

28

870810

1

Шпонка сегментная 5х75

Woodruff key

30

2101-1307013-01(*)

1

Сальник водяного насоса

Water pump gland

31

2101-1307013-02(*)

1

Сальник водяного насоса

Water pump gland

32

F/24(*)

1

Сальник водяного насоса

Water pump gland

1

7405.1308012

1

Крыльчатка вентилятора

Fan impeller

3

1/59707/21

4

Болт М10х1,25-6gx25

Bolt

5

1/05168/73

4

Шайба пружинная 10

Spring washer

1

740.21-1308012

1

Крыльчатка вентилятора

Fan impeller

3

1/59707/21

4

Болт М10х1,25-6gx25

Bolt

5

1/05168/73

4

Шайба пружинная 10

Spring washer

1

1/21647/11

6

Гайка М10х1.25-6Н

Nut

3

1/05168/73

6

Шайба пружинная 10

Spring washer

5

45104130822390

1

Вентилятор с муфтой привода 18223-3

Fan with drive coupling

1

740.51-1308048

1

Крышка

Cover

3

1/60440/21

6

Болт М8-6gх20

Bolt

4

1/05166/73

6

Шайба пружинная 8

Spring washer

6

45104130800100

1

Крыльчатка вентилятора

Fan impeller

1

7406.1309010-10

1

Обечайка вентилятора с ушками

Fan shell with eyes

2

7406.1309013-10

1

Кронштейн крепления обечайки вентилятора верхний правый

Fan shell fastening bracket, upper, r.h.

3

7406.1309014-10

1

Кронштейн крепления обечайки вентилятора верхний левый

Fan shell fastening bracket, upper, l.h

4

7406.1309017

1

Кронштейн крепления обечайки вентилятора нижний

Fan shell fastening bracket, lower

6

1/60434/21

4

Болт М8-6gх20

Bolt

7

1/59707/31

6

Болт М10х1,25-6gх25

Bolt

9

1/61008/11

4

Гайка М8-6Н

Nut

10

1/26467/01

4

Шайба плоская 8х20

Plate washer

11

1/05166/77

4

Шайба пружинная 8

Spring washer

12

1/05168/77

6

Шайба пружинная 10

Spring washer

2

5320-1311025-30

1

Кронштейн

Bracket

4

5320-1311060

1

Пробка расширительного бачка

Expansion tank plug

5

5320-1311086-30

1

Скоба верхняя

Upper clamp

8

5320-1311010-30

1

Бачок расширительный

Expansion tank

10

5320-1311049

2

Рукав

Hose

11

5320-1311055

1

Патрубок

Branch pipe

12

5320-1311058

1

Прокладка

Gasket

15

5320-1311061-30

1

Трубка воздухоотводящая

Air outlet pipe

17

5320-1311066-30

2

Рукав

Hose

22

5320-1311075

1

Втулка

Bushing

23

5320-1311080

1

Тарелка пружины

Spring plate

25

5320-1311089

2

Прокладка хомута

Clip gasket

27

5320-1311091-30

1

Труба перепускная

By-pass pipe

29

5320-1311117

1

Прокладка хомута

Clip gasket

31

4310-3122017

1

Пружина

Spring

39

1/60440/21

3

Болт М8-6gх40

Bolt

42

1/61008/11

7

Гайка М8-6Н

Nut

43

1/05196/01

7

Шайба плоская 8х17

Plate washer

44

1/05166/77

9

Шайба пружинная 8

Spring washer

46

864408

1

Хомут

Clip

47

864411

2

Хомут

Clip

51

СБИТ.305419.003-20

4

Хомут стяжной(15-25)х9

Coupling clip

52

СБИТ.305419.003-40

4

Хомут стяжной(15-25)х9К

Coupling clip

53

СБИТ.305419.004-20

4

Хомут стяжной(32-50)х13

Coupling clip

55

TORRO16-27/12-С7W1

4

Хомут с червячной резьбой

Clip with worm thread

56

TORRO35-50/12-С7W1

4

Хомут с червячной резьбой

Clip with worm thread

2

5320-1311010-30

1

Бачок расширительный

Expansion tank

4

54115-1311025

1

Кронштейн

Bracket

6

5320-1311060

1

Пробка расширительного бачка

Expansion tank plug

8

5320-1311086-30

1

Скоба верхняя

Upper clamp

10

4310-3122017

1

Пружина

Spring

12

5320-1311049

1

Рукав

Hose

14

54115-1311061-10

1

Трубка пароотводящая

Steam outlet pipe

16

5320-1311066-30

1

Рукав

Hose

18

54115-1311067

1

Рукав соединительный

Connecting hose

20

5320-1311075

1

Втулка

Bushing

22

5320-1311080

1

Тарелка пружины

Spring plate

24

5320-1311089

2

Прокладка

Gasket

26

54115-1311091-20

1

Труба перепускная

By-pass pipe

28

54115-1311094

1

Хомут

Clip

30

5320-1311117

1

Прокладка

Gasket

32

5320-101295-01

1

Рукав

Hose

34

7406.1013261

1

Штуцер подводящий

Supply pipe union

40

1/61008/11

7

Гайка М8-6Н

Nut

42

1/05196/01

6

Шайба плоская 8 х 17

Plate washer

44

1/05166/77

6

Шайба пружинная 8

Spring washer

46

864411

2

Хомут  20

Clip

50

TORRO16-27/12-C7W1

СБИТ.305419.003-20

СБИТ.305419.003-40

4

Хомут с червячной резьбой DIN 3017

Хомут стяжной (15-25) х 9

Хомут стяжной (15-25) х 9К

Clip with worm thread

Coupling clip

52

TORRO32-50/12-C7W1

СБИТ.305419.004-20

4

Хомут с червячной резьбой DIN 3017

Хомут стяжной (32-50) х 13

Clip with worm thread

Coupling clip

1

5320-1311014-30

1

Бачок расширительный

Expansion tank

2

5320-1311011

2

Втулка

Bushing

3

5320-1311012

1

Втулка

Bushing

1

5320-1311050

1

Блок клапанов пробки расширительного бачка

Block of expansion tank plug valves

2

5320-1311059

1

Корпус пробки расширительного бачка

Expansion tank plug body

3

5320-1311062

1

Прокладка пробки расширительного бачка

Expansion tank plug gasket

1

5320-1311087-30

1

Скоба верхняя

Upper clamp

2

5320-1311068

1

Прокладка

Gasket

1

740.30-1317500-01

1

Муфта электромагнитная привода вентилятора

Fan drive electromagnetic coupling

5

740.1022860

1

Амортизатор крепления тормозной втулки

Brake bushing fastening shock absorber

9

740.30-1317008

6

Винт

Screw

12

1/60434/21

3

Болт М8-6gх20

Bolt

16

1/05166/73

3

Шайба пружинная 8

Spring washer

17

1/05168/73

6

Шайба пружинная 10

Spring washer

19

853924

1

Скоба сцепления

Clutch clamp

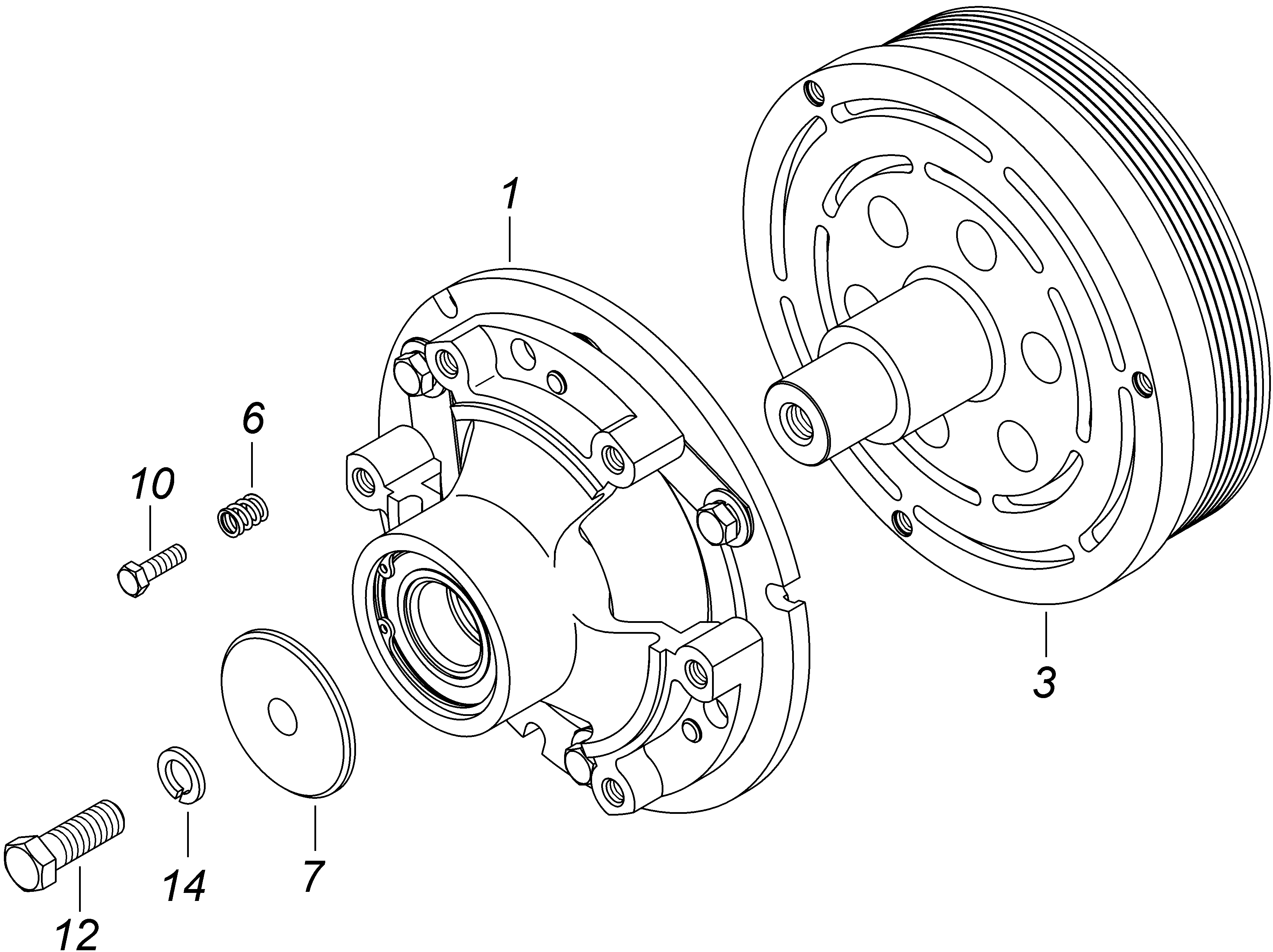

1

740.30-1317510-01

1

Шкив со ступицей вентилятора

Pulley with fan hub, assy.

2

740.30-1317540

1

Катушка электромагнитная

Electromagnetic coil

1

740.30-1317520-10

1

Ступица вентилятора с фрикционным диском

Fan hub with friction disk

3

740.30-1317530-10

1

Шкив привода генератора и водяного насоса

Pulley of alternator and water pump drive

6

740.30-1317516

3

Пружина

Spring

7

740.30-1317517-10

1

Шайба защитная

Protective washer

10

45104991000500

3

Болт М6-6gх20.88.019

Bolt

12

45104991001300

1

Болт М12х1,25-6gх25.88.019

Bolt

14

1/26015/73

1

Шайба волнистая 12

Wave washer

1

740.30-1317521

1

Ступица вентилятора

Fan hub

2

740.30-1317522

1

Диск фрикционный

Friction disk

4

740.30-1317524

3

Пластина пружинная

Spring plate

9

45104991000300

3

Болт М8-6gх12188.019

Bolt

10

45104991000400

3

Болт М8-6gх16.88.019

Bolt

12

1/26467/01

6

Шайба плоская 8х20

Plate washer

14

45104993500802

3

Шайба 8Т 65Г 069

Washer

17

2108-3104020

1

Подшипник ступицы заднего колеса (6-256706ЕС17)

Rear wheel hub bearing

18

2108-1304032

1

Кольцо стопорное

Lock ring

1

740.13-1318010

1

Гидромуфта привода вентилятора с передней крышкой

Fan drive hydraulic coupling with front cover

4

740.1002265-10

1

Прокладка передней крышки блока

Gasket of block front cover

6

740.1318082

1

Вал привода гидромуфты

Hydraulic coupling drive shaft

10

1/59726/31

4

Болт М10х1,25-6gх140

Bolt

12

1/55418/31

2

Болт М12х1,25-6gх120

Bolt

14

1/55420/31

2

Болт М12х1,25-6gх140

Bolt

19

1/05170/73

2

Шайба пружинная 12

Spring washer

21

1/26014/73

4

Шайба волнистая 10

Wave washer

23

1/26015/73

2

Шайба волнистая 12

Wave washer

27

870628

2

Шайба плоская 12 х 26

Plate washer

1

740.13-1002260

1

Крышка блока цилиндров передняя

Cylinder block front cover

2

740.1318025

1

Колесо ведущее гидромуфты с валом

Hydraulic coupling driving wheel with shaft

3

740.1318026

1

Вал ведущий

Driving shaft

4

740.1318044

1

Колесо ведомое гидромуфты с ведомым валом в сборе

Hydraulic coupling driven wheel with driven shaft, assy.

5

740.1318074

1

Корпус подшипника гидромуфты

Bearing body

6

740.13-1318158

1

Шкив привода генератора с манжетой

Alternator drive pulley with collar

7

740.1308035

1

Ступица вентилятора

Fan hub

8

740.1313066

1

Кольцо

Ring

9

740.1318182-10

1

Прокладка шкива

Pulley gasket

10

740.1318194

2

Втулка манжеты

Collar bushing

11

1/60434/21

4

Болт M8х1,25-6gх20

Bolt

12

1/60438/21

8

Болт M8х1,25-6gх30

Bolt

14

1/61008/11

8

Гайка M8-6Н

Nut

15

1/07268/21

1

Гайка M22х1,5-6Н

Nut

16

1/05166/73

11

Шайба пружинная 8

Spring washer

17

1/11980/73

8

Шайба пружинная коническая 8x15

Taper spring washer

18

870353

7

Винт M8х35

Screw

19

870864

1

Шайба стопорная

Stop washer

1

740.1318032

1

Колесо ведущее гидромуфты

Driving wheel

2

740.1318162

1

Вал шкива привода вентилятора

Fan drive pulley shaft

4

740.1318165

1

Маслоотражатель

Oil deflector

5

114

1

Подшипник шариковый радиальный однорядный

Ball radial single-row bearing

6

305А

1

Подшипник шариковый радиальный однорядный

Ball radial single-row bearing

8

1/60434/21

4

Болт M8x20

Bolt

9

1/11980/73

4

Шайба пружинная коническая

Taper spring washer

10

862806

1

Кольцо Б62

Ring

1

740.1318028

1

Вал ведущий с кожухом в сборе

Driving shaft with casing, assy.

2

740.1318084

1

Шайба ограничительная

Stop washer

3

740.1318086

1

Кольцо стопорное

Lock ring

1

740.1318040

1

Вал ведомый гидромуфты

Driven shaft

2

740.1318046

1

Колесо ведомое гидромуфты

Driven wheel

3

204А

1

Подшипник шариковый радиальный однорядный в сборе

Ball radial single-row bearing, assy.

4

1/60434/21

4

Болт M8х20

Bolt

5

1/11980/73

4

Шайба пружинная коническая

Taper spring washer

1

740.1318064

1

Кольцо упорное

Thrust ring

2

740.1318075

1

Корпус подшипника гидромуфты

Bearing body

3

740.1318080

1

Трубка корпуса подшипника гидромуфты

Body pipe

4

207К5

1

Подшипник

Bearing

5

853836

1

Заглушка чашечная 8

Cup plug

1

740.1318186-01

1

Манжета с пружиной

Collar with spring

2

740.13-1318160

1

Шкив привода генератора

Alternator drive pulley

1

740.1318220-10

1

Клапан термосиловой в сборе

Thermo power valve, assy.

2

740.1318214-10

1

Корпус включателя гидромуфты

Switch body

3

740.1318238-10

1

Пробка

Plug

4

740.1318242-10

1

Крышка

Cover

5

740.1318244-20

1

Рычаг пробки

Plug lever

6

740.1318248-10

1

Пружина

Spring

7

740.1003439

1

Кольцо уплотнительное

Sealing ring

8

1/09022/21

2

Болт M6-6gx16

Bolt

9

1/05164/73

2

Шайба пружинная 6

Spring washer

10

4691176685

1

Шарик 9,525-100

Ball

11

4691153985

1

Шарик 5-40

Ball
