65115-3500006-41

х

Установка пневмотормозов

Air brakes installation

65115-3500006-44

х

Установка пневмотормозов

Air brakes installation

1

65115-3500011

1

Установка блока подготовки воздуха

Air receiver installation

1

43114-3500011-17

1

Установка осушителя

Dryer installation

3

5410-3500013-10

1

1

Установка воздушных ресиверов

Air receivers installation

4

6520-3500014

1

1

Установка тормозного крана

Brake valve installation

5

5410-3500015-10

1

1

Установка четырехконтурного защитного клапана

Four-circuit protection valve

6

5320-3500018-10

1

1

Установка ускорительных клапанов

Accelerating valve

7

5410-3500022-10

1

1

Установка клапанов управления тормозами прицепа

Trailer brakes control valve

8

54112-3500033

1

1

Установка регулятора тормозных сил

Braking forces regulator

10

5410-3500062-10

1

1

Установка двухмагистрального клапана

Two-line valve installation

11

6520-3506060

1

1

Шланг соединительный

Joint hose

13

65115-3506180

1

1

Установка охладителя

Cooler installation

14

65115-3506190

1

1

Трубка

Pipe

15

65115-3506198

1

Трубка

Pipe

15

65115-3506198-17

1

Трубка

Pipe

19

65115-3506206-20

1

1

Трубка

Pipe

20

53205-3506455

1

1

Трубка

Pipe

21

53215-3506156

1

1

Трубка

Pipe

22

53215-3506360

1

1

Трубка

Pipe

31

53215-3506045

1

1

Трубка

Pipe

32

53215-3506045

1

1

Трубка

Pipe

33

53215-3506040

1

1

Трубка

Pipe

34

53215-3506415

1

1

Трубка

Pipe

35

53205-3506327

1

1

Трубка

Pipe

36

53205-3506258

1

1

Трубка

Pipe

38

53205-3506080

1

1

Трубка

Pipe

45

53215-3506140

1

1

Трубка

Pipe

52

53215-3506080

1

1

Трубка

Pipe

53

54105-3506292-10

1

1

Трубка

Pipe

54

53215-3506125

1

1

Трубка

Pipe

55

53215-3506076

1

1

Трубка

Pipe

56

53215-3506055

1

1

Трубка

Pipe

57

53215-3506125

1

1

Трубка

Pipe

58

53215-3506125

1

1

Трубка

Pipe

59

53215-3506120

1

1

Трубка

Pipe

60

53215-3506045

1

1

Трубка

Pipe

61

53205-3506410

1

1

Трубка

Pipe

64

53205-3506168

1

1

Трубка

Pipe

65

53205-3506032

1

1

Трубка

Pipe

66

53205-3506168

1

1

Трубка

Pipe

68

53205-3506440

1

1

Трубка

Pipe

70

53205-3506180

1

1

Трубка

Pipe

71

53205-3506497

1

1

Трубка

Pipe

74

53215-3506170

1

1

Трубка

Pipe

76

53215-3506396

1

1

Трубка

Pipe

78

53215-3506360

1

1

Трубка

Pipe

85

53205-3506080

1

1

Трубка

Pipe

88

5320-3506060-10

10

10

Шланг гибкий

Elastic hose

104

53205-3506431

30

30

Лента спиральная 22х18х19

Spiral belt

105

53205-3506433

30

30

Лента спиральная 12х9х11

Spiral belt

107

5320-3506088-10

2

2

Кронштейн крепления шлангов

Hose fastening

108

5320-3506089-10

2

2

Кронштейн крепления шлангов

Hose fastening

112

53205-3506430

15

15

Втулка трубки

Through bushing of wire bundle

114

5320-3506091-10

2

2

Тройник фланцевый проходной

Flanged through T-joint

115

5320-3506091

1

1

Тройник фланцевый проходной

Flanged through T-joint

116

5320-3506432

14

14

Скоба

Clamp

117

5320-3519119

4

4

Крышка

Cover

118

5320-3521019-10

2

2

Кронштейн крепления автоматических головок

Automatic head fastening bracket

122

53205-3506430

1

1

Прокладка

Gasket

123

53205-8120032

2

2

Кронштейн

Bracket

124

5320-3703301

2

2

Втулка проходная

Through bushing of wire bundle

125

740-3509301

1

1

Прокладка

Gasket

126

53205-3509420

1

1

Штуцер ввертной

Screw-in union

127

53205-3506452

1

1

Штуцер проходной

Union, through

128

5320-3724047

2

2

Втулка уплотнительная

Sealing bushing

129

53205-3401228(*)

30

30

Хомут

Clip

130

5320-3724048

1

1

Держатель правый

Holder, r.h.

131

5320-3724049

1

1

Держатель левый

Holder, l.h.

132

1/60434/21

5

5

Болт М8-6gх20

Bolt

133

1/60438/21

13

13

Болт М8-6gх30

Bolt

134

1/60440/21

2

2

Болт М8-6gх40

Bolt

139

1/33013/01

2

2

Винт М6-6gх16

Screw

142

1/58962/11

2

2

Гайка М6-6Н

Nut

143

1/61008/11

20

20

Гайка М8-6Н

Nut

144

1/07913/11

3

3

Гайка низкая М14х1,5-6Н

Thin nut

147

1/07266/11

11

11

Гайка низкая М18х1,5-6Н

Thin nut

148

1/07267/11

7

7

Гайка низкая М20х1,5-6Н

Thin nut

153

864236

14

14

Кольцо уплотнительное

Sealing ring

156

1/02800/60

3

3

Прокладка 14х20х1.5

Gasket

157

853922

1

1

Скоба

Clamp

160

864921

6

6

Тройник проходной

Through T-joint

161

853938

2

2

Скоба

Clamp

163

861002-10

3

3

Угольник

Angle piece

168

1/05164/77

2

2

Шайба пружинная 6

Spring washer

169

1/05166/77

19

19

Шайба пружинная 8

Spring washer

170

1/05196/01

18

18

Шайба плоская 8х17

Flat washer

172

861023

10

10

Шайба

Washer

175

853978

3

3

Штуцер ввертной

Screw-in union

176

864273(*)

52

52

Кольцо уплотнительное

Sealing ring

177

864221

23

23

Кольцо уплотнительное

Sealing ring

178

864880

6

6

Штуцер фланцевый проходной

Flanged union, through

180

45104999101500(*)

52

52

Кольцо 012-015-19-2-2 по ГОСТ 9833-76

O-ring

181

861339

2

2

Штуцер фланцевый проходной

Flanged union, through

182

864411-01

2

2

Хомут

Clip

183

45104351531000

2

2

Клапан контрольного вывода РП16-3515310

Control output valve

186

6029-3537310

1

1

Кран тормозной обратного действия с ручным управлением

Brake valve with manual control

188

6022-3521110

1

1

Головка соединительная автоматическая

189

6022-3521111

1

1

Головка соединительная автоматическая

190

45104351551000

1

1

Кран экстренного растормаживания РП16-3515510

Emergency brake release valve

195

2108-3401228(*)

30

30

Хомут

Clip

Обозначения Designation

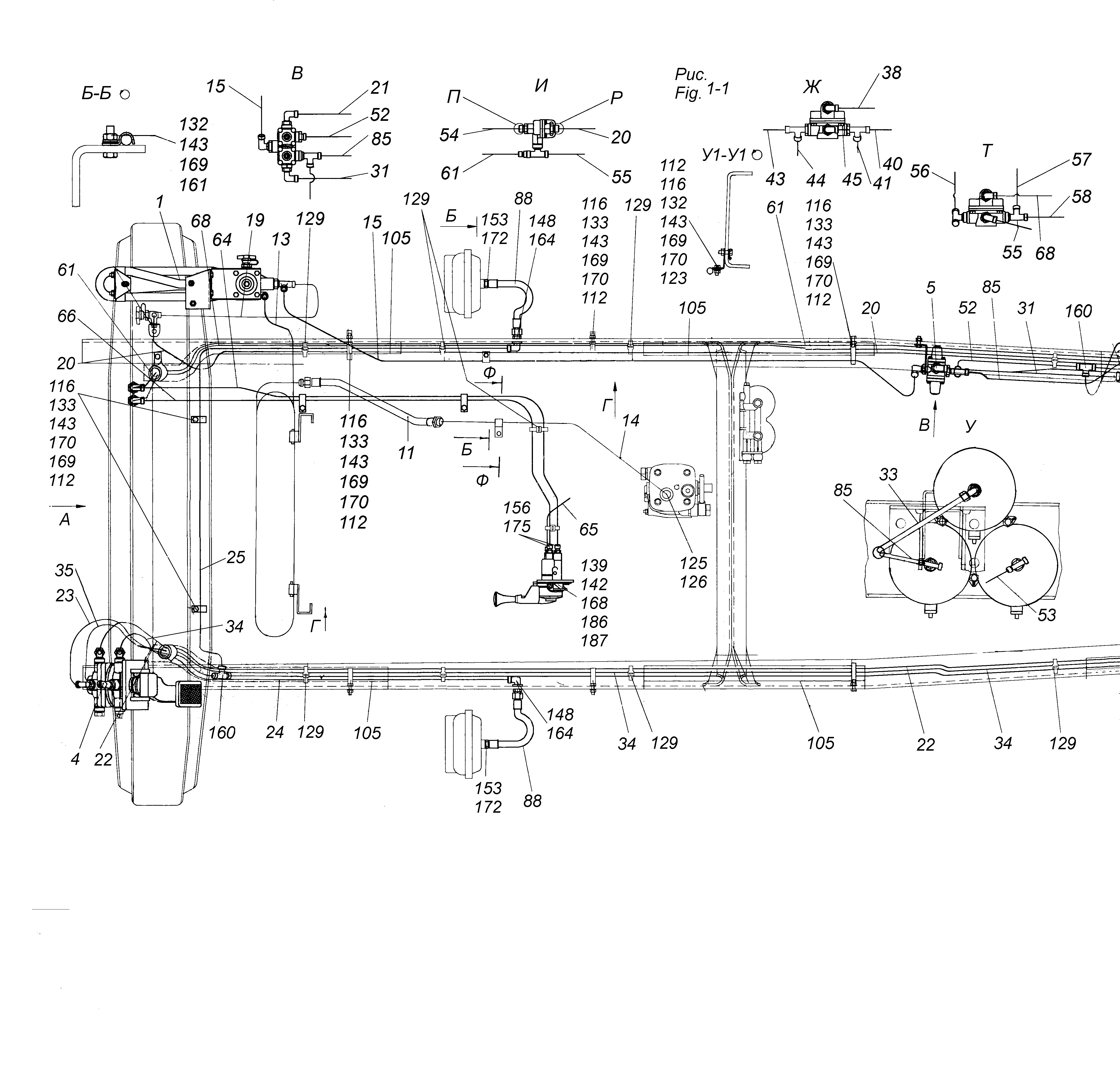

Рис. Fig.

65115-3500006-41

3

65115-3500006-44

2,3

1

55111-3500011-10

1

Установка блока подготовки воздуха

Air receiver installation

3

5410-3500013-10

1

Установка воздушных ресиверов

Air receivers installation

4

432506-3500014

1

Установка тормозного крана

Brake valve installation

5

65115-3500015-76

1

Установка четырехконтурного защитного клапана

Four-circuit protection valve

6

5320-3500018-10

1

Установка ускорительных клапанов

Accelerating valve

8

54112-3500033

1

Установка регулятора тормозных сил

Braking forces regulator

10

5410-3500062-10

1

Установка двухмагистрального клапана

Two-line valve installation

11

6520-3506060

1

Шланг соединительный

Joint hose

13

65115-3506180-01

1

Установка охладителя

Cooler installation

14

65115-3506192

1

Трубка

Pipe

15

65115-3506196-16

1

Трубка

Pipe

17

65115-3506198-76

1

Трубка

Pipe

19

53215-3506235

1

Трубка

Pipe

20

53215-3506386

1

Трубка

Pipe

21

53215-3506137

1

Трубка

Pipe

22

53215-3506335

1

Трубка

Pipe

23

53215-3506168

1

Трубка

Pipe

24

53215-3506090

1

Трубка

Pipe

25

53215-3506168

1

Трубка

Pipe

31

53215-3506022

1

Трубка

Pipe

32

53215-3506065

1

Трубка

Pipe

33

53215-3506067

1

Трубка

Pipe

34

53215-3506335

1

Трубка

Pipe

35

53205-3506583

1

Трубка

Pipe

38

53205-3506080

1

Трубка

Pipe

39

53215-3506040

1

Трубка

Pipe

40

53215-3506051

1

Трубка

Pipe

41

53215-3506110

1

Трубка

Pipe

42

53215-3506065

1

Трубка

Pipe

43

53215-3506051

1

Трубка

Pipe

44

53215-3506110

1

Трубка

Pipe

45

53215-3506141

1

Трубка

Pipe

52

53215-3506110

1

Трубка

Pipe

53

53215-3506030

1

Трубка

Pipe

54

53215-3506080

1

Трубка

Pipe

55

53215-3506065

1

Трубка

Pipe

56

53215-3506046

1

Трубка

Pipe

57

53215-3506130

1

Трубка

Pipe

58

53215-3506140

1

Трубка

Pipe

59

53215-3506110

1

Трубка

Pipe

60

53215-3506051

1

Трубка

Pipe

61

53205-3506420

1

Трубка

Pipe

64

53205-3506168

1

Трубка

Pipe

65

53205-3506040

1

Трубка

Pipe

66

53205-3506168

1

Трубка

Pipe

68

53205-3506465

1

Трубка

Pipe

85

65115-3506390

1

Трубка

Pipe

88

5320-3506060-10

10

Шланг гибкий

Elastic hose

105

53205-3506431

20

Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93

Spiral belt

106

53205-3506433

20

Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93

Spiral belt

107

5320-3506088-10

2

Кронштейн крепления шлангов

Hose fastening

108

5320-3506089-10

2

Кронштейн крепления шлангов

Hose fastening

112

53205-3506221

8

Втулка трубки

Through bushing of wire bundle

114

5320-3506091

3

Тройник фланцевый проходной

Flanged through T-joint

116

5320-3506432

10

Скоба

Clamp

117

5320-3519119

4

Крышка

Cover

122

53205-3506430

1

Втулка трубки

Through bushing of wire bundle

123

53205-8120032

1

Кронштейн

Bracket

125

740-3509301

1

Прокладка

Gasket

126

53205-3509420

1

Штуцер вверной

Screw-in union
