.pdf![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS321x1.jpg)
Цепной способ
55
*Размер для справок 21
Справочный размер-размер не подлежащий выполнению по данному чертежу и указанный для большего удобства пользования чертежом.
На чертеже отмечается знаком *
и в технических требованиях |
|
записывают- |
|
* Размер для справок |
22 |
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS323x1.jpg)
От одной базы
База
55 |
23 |
|
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS324x1.jpg)
Комбинированный способ
55
24
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS325x1.jpg)
Конусностью называется отношение разности диаметров усеченного конуса
красстоянию между ними
<1 : 10
1
<1 : 10
2
Кон.= 2 -l 1
l |
|
|
25 |
|
|
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS326x1.jpg)
Уклоном называется отношение высоты к длине
1: 3
α
l
h
Укл. = hl = tgα
26
Группировка размеров
Размеры, относящиеся к одному и тому же конструктивному элементу группируют в одном месте и наносят на том изобра-
жении , на котором геометричес- |
|
кая форма элемента показана |
|
наиболее полно |
27 |
|
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS328x1.jpg)
4отв.
28
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS329x1.jpg)
29
![](/html/2706/170/html_doD5FRTHUJ.C0pX/htmlconvd-CB_CS330x1.jpg)

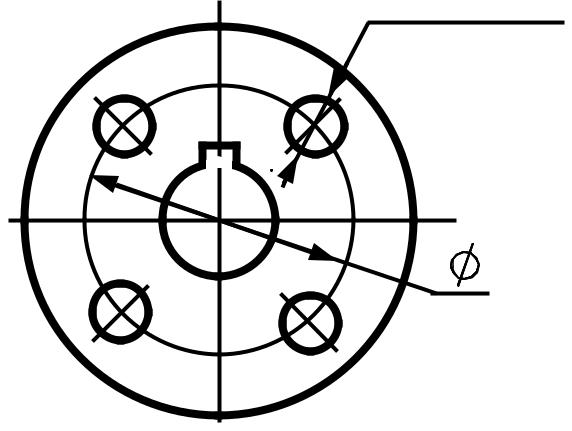

Нанесение размеров элементов равномерно распределенных по
окружности изделия
4 отв.
30
