2.1. Изучение структуры пенопласта

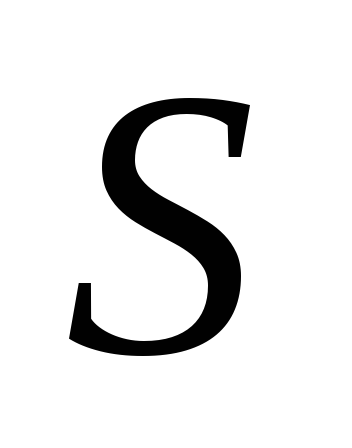

Для определения размера ячеек пенопласта и степени их однородности тонким ножом срезать с боков блока /плит/ слой толщиной 3-5 мм. Затем отрезать лезвием безопасной бритвы с каждой стороны и из середины заготовки тонкий слой и под микроскопом определить количество ячеек и равномерность их распределения. Выбрать участок образца и на площади S рассчитать количество ячеек /n_i/. Дважды переместить образец и повторить замер.

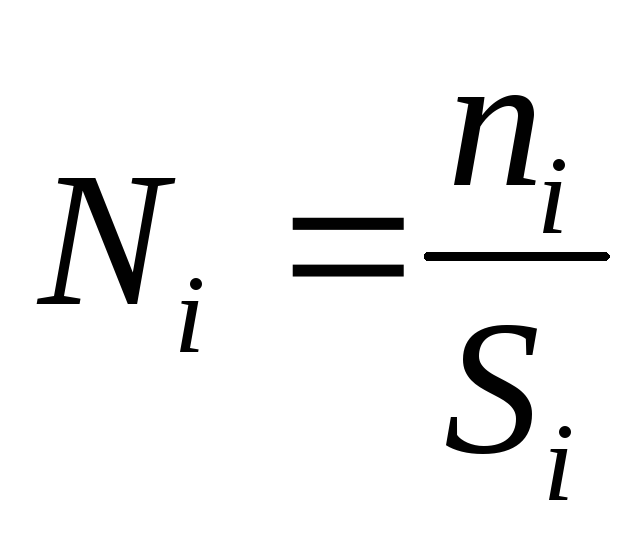

Число ячеек, приходящихся на 1 см², рассчитать по формуле:

,

где N_i – число ячеек в 1 см;

S_i – площадь;

n_i – число ячеек на площади.

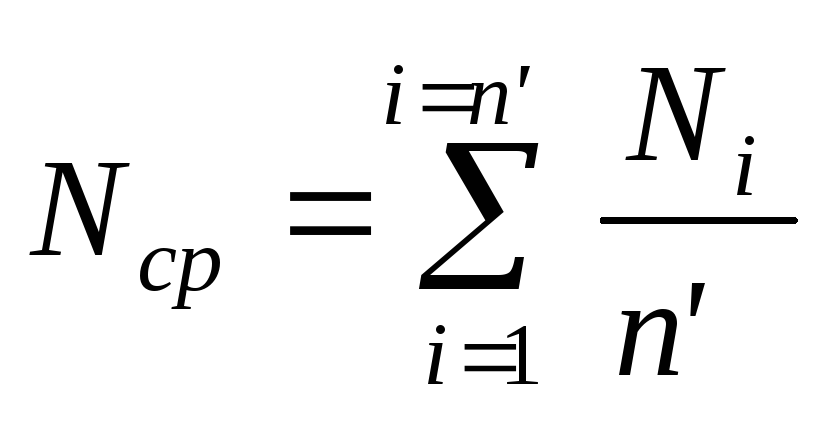

Среднее число ячеек рассчитать по формуле:

,

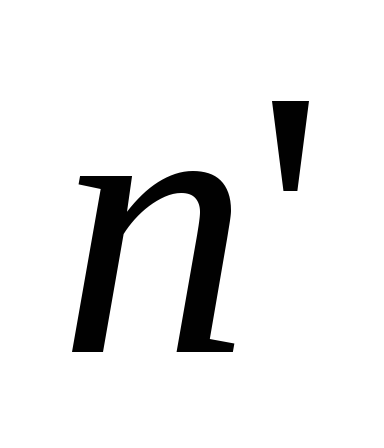

где - число замеров.

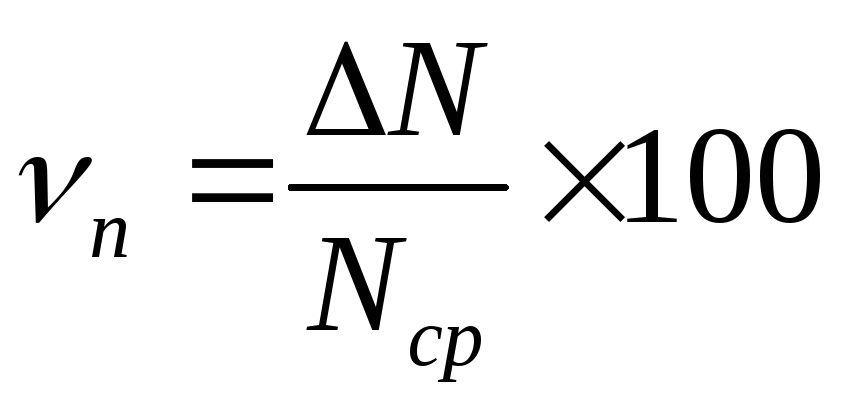

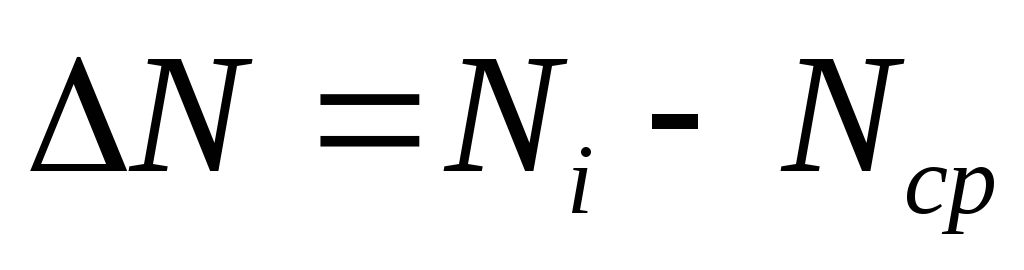

Равномерность распределения ячеек по объему пенопласта рассчитать по формуле /%/:

,

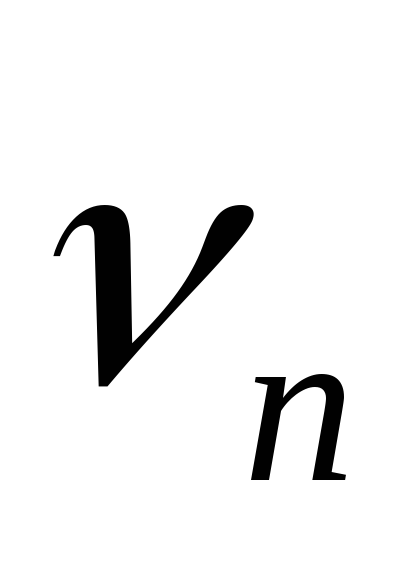

где - критерий однородности;

.

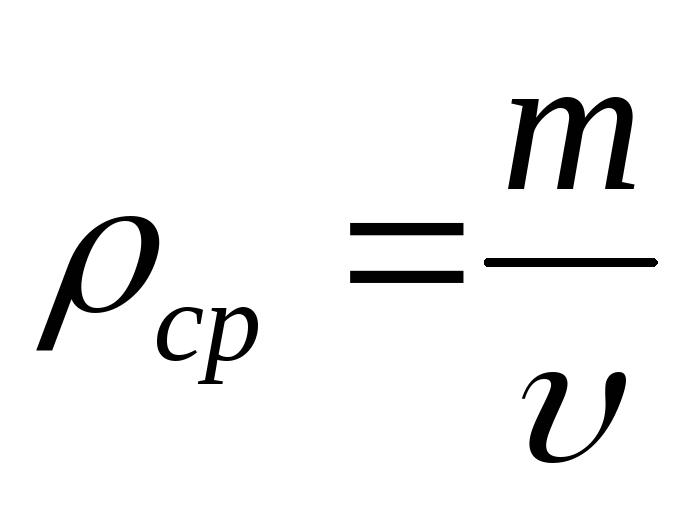

Для определения диаметра ячеек необходимо определить среднюю плотность пенопласта. Для этого куб с размером стороны не менее 20 мм взвесить с точностью до 0,01 г и рассчитать среднюю плотность материала по формуле /г/см³/:

,

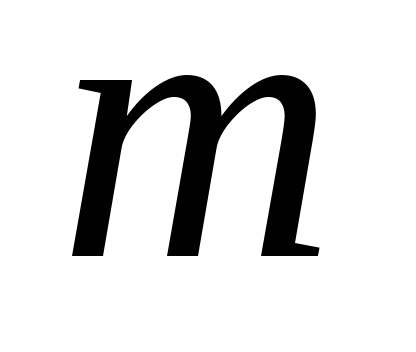

где - масса образца, г;

- объем образца, см³.

Поперечный диаметр ячеек рассчитать по формуле:

,

где - число ячеек на площади ;

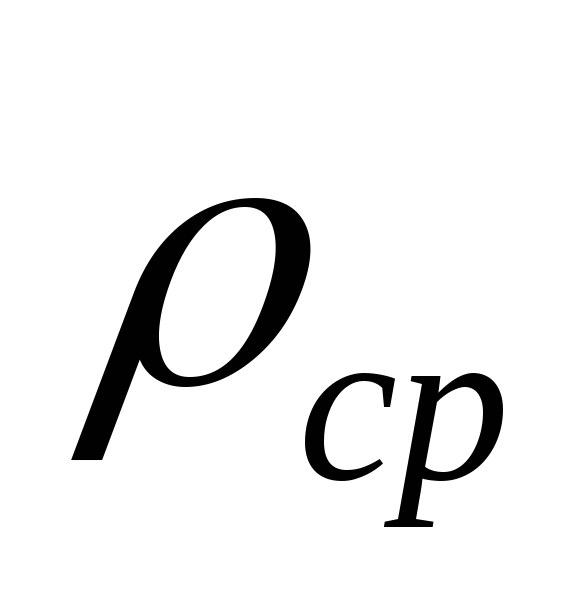

- средняя плотность пенопласта, г/см³;

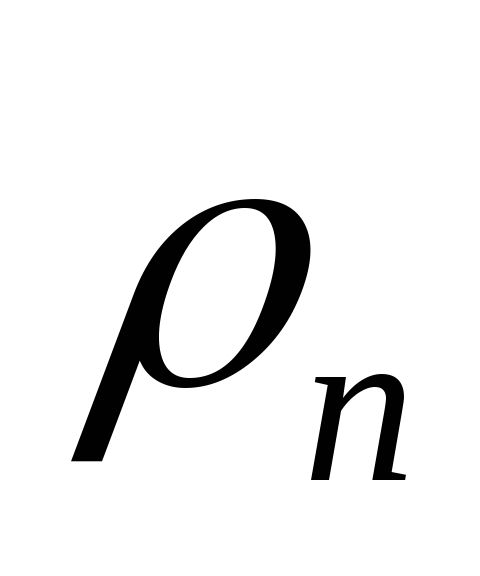

- плотность полимера, г/см³,

/справочное значение/.

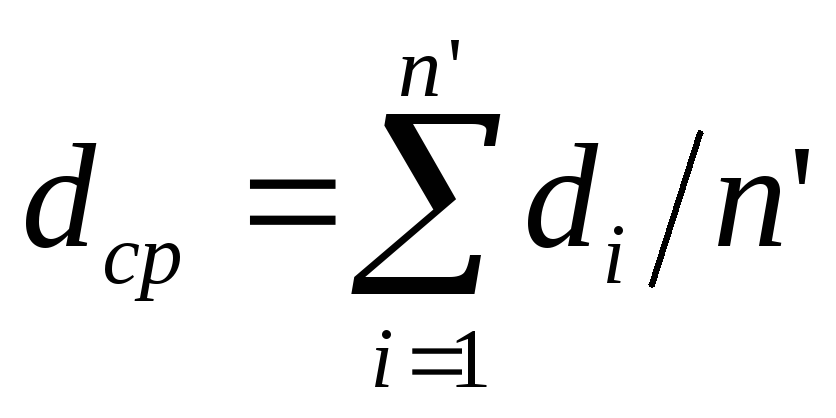

Средний диаметр ячеек рассчитать по формуле /%/:

,

где - число замеров.

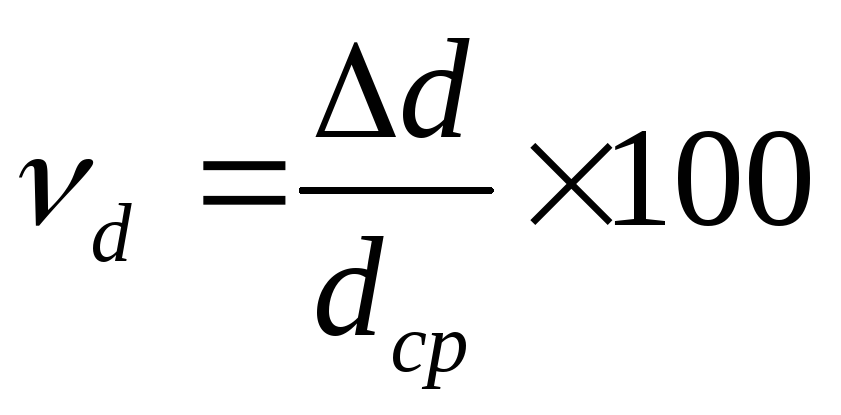

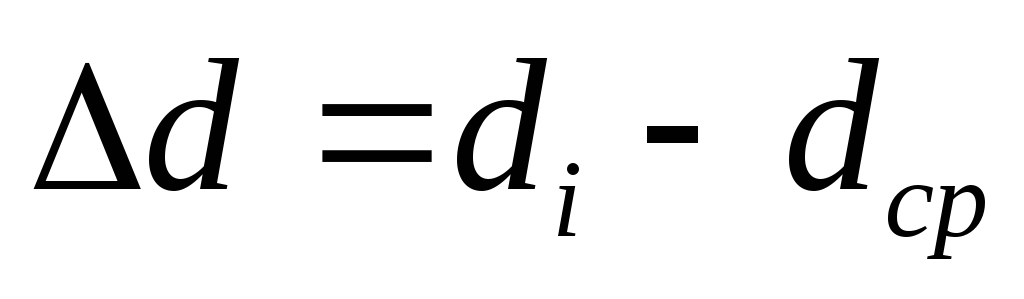

Степень однородности ячеистой структуры пенопласта рассчитать по формуле:

,

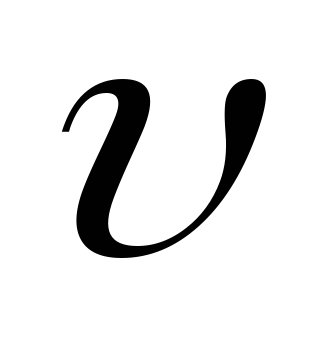

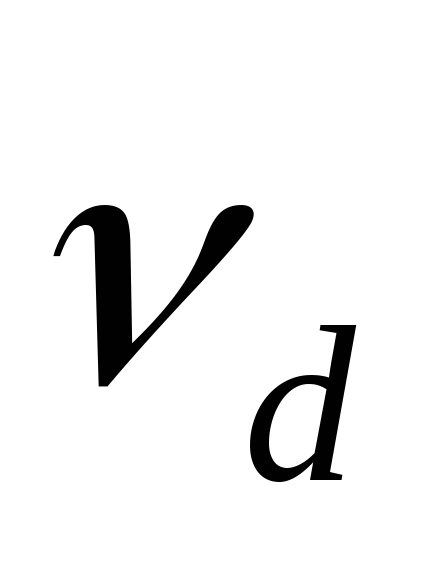

где - критерий однородности;

,

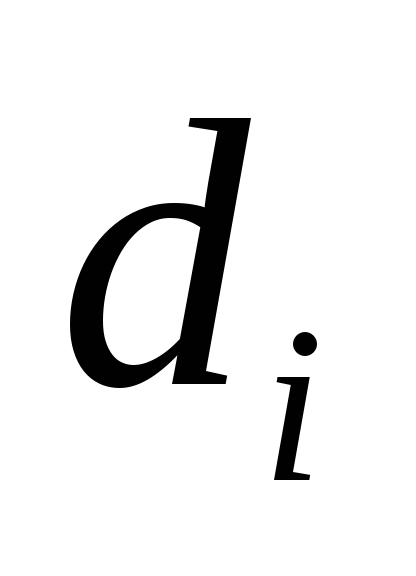

- диаметр ячейки в i-том месте блока.

2.2. Определение теплостойкости пенопластов

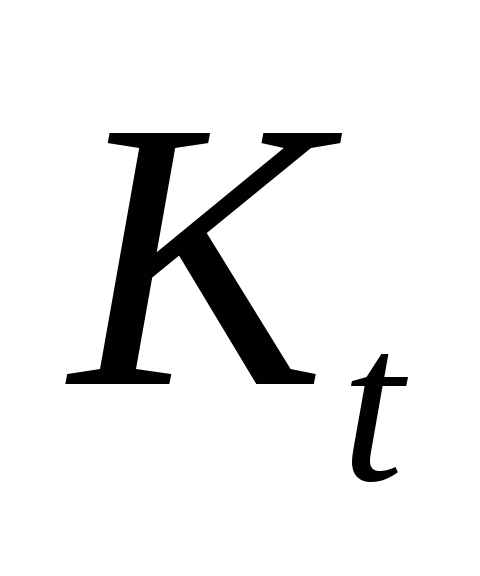

Теплостойкость пенопластов оценивается величи-ной объемной деформации за время выдержки при повышенной температуре или коэффициентом теплостой-кости - , численно равным отношению прочности об-разцов, подвергнутых нагреванию, к их первоначальной прочности. Для испытаний используют образцы в форме куба со стороной не менее 20 мм в количестве 6-10 образцов. Вычисляют объем образцов и испытывают 3 образца на прессе на сжатие. Затем образцы помещают в термошкаф на заданную температуру /в зависимости от типа полимера/ и выдерживают 30 минут.

После охлаждения измеряют размеры образцов и определяют прочность при сжатии.

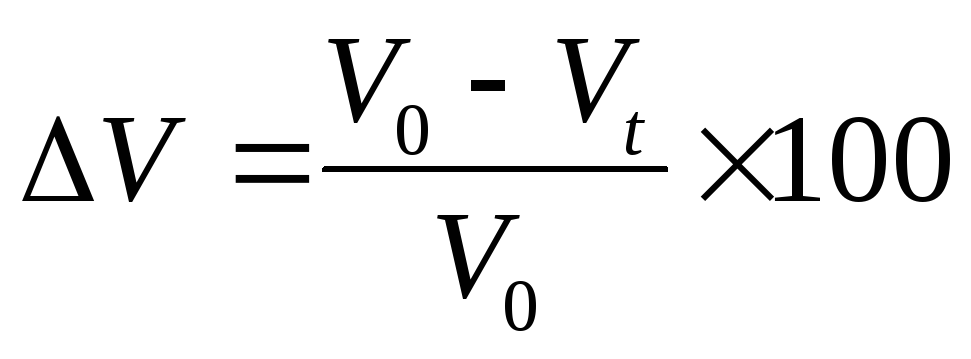

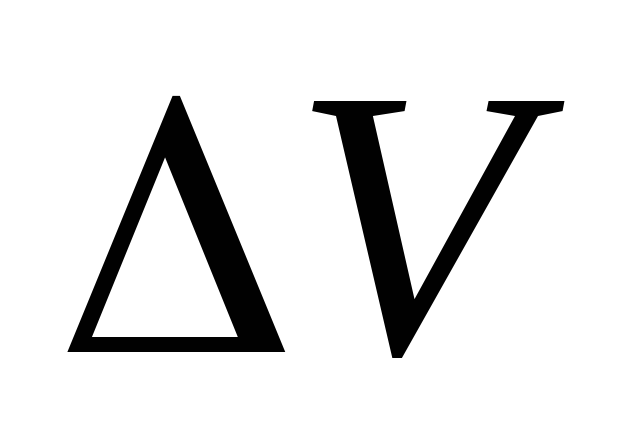

Объемную деформацию рассчитать по формуле /%/:

,

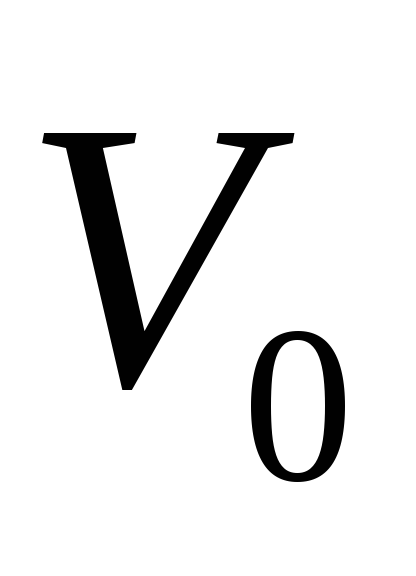

где - исходный объем образца, см³;

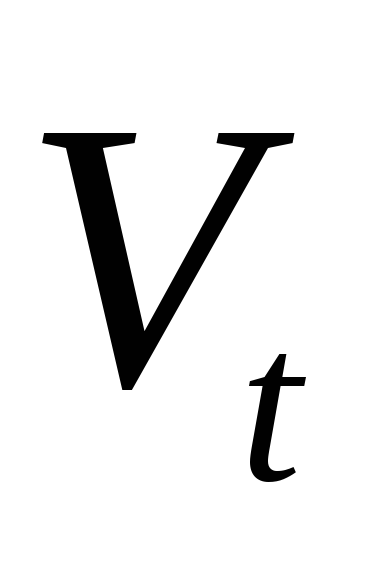

- объем образца после термообработки, см³.

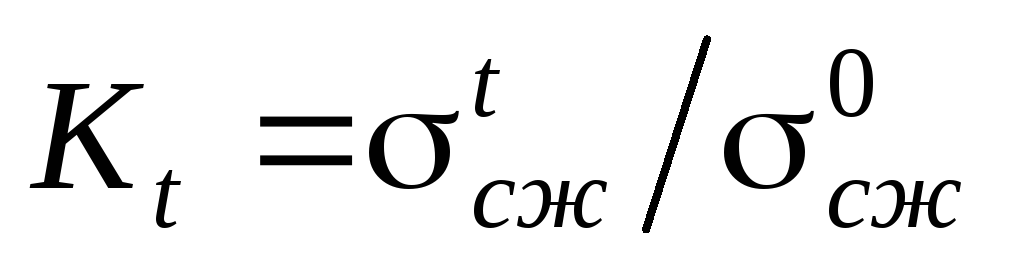

Коэффициент теплостойкости рассчитать по формуле:

,

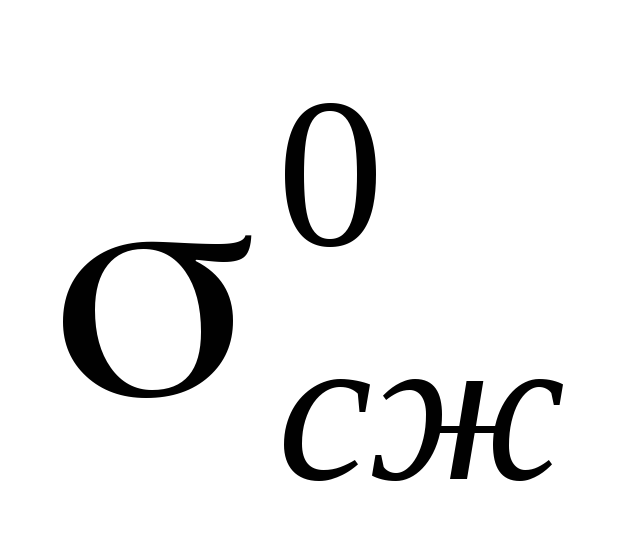

где - прочность при сжатии до термообработки, кгс/см²;

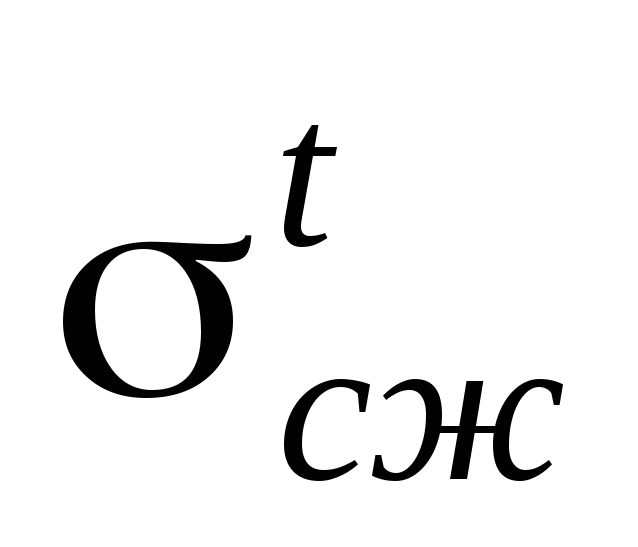

- прочность на сжатие после термообработки, кгс/см².

2.3. Определение водопоглощения пенопластов

Метод основан на определении количества воды, поглощенной образцом пенопласта после выдержки в ней заданное время. Образцы в форме куба со стороной не менее 20 мм в количестве трех взвесить на аналитических весах с точностью до 0,001 г //.

Поместить образцы в проволочные рамки и погрузить в дистиллированную воду так, чтобы они не соприкасались друг с другом и со стенками сосудов. Чтобы исключить всплывание образцов в воде, к рамкам прикрепить грузы массой около 30 г. По истечении 5 минут определить массу образца вместе с рамкой в воде. Выдержать образцы в течение 24 часов в воде в открытом сосуде и снова определить массу образца с рамкой в воде //.

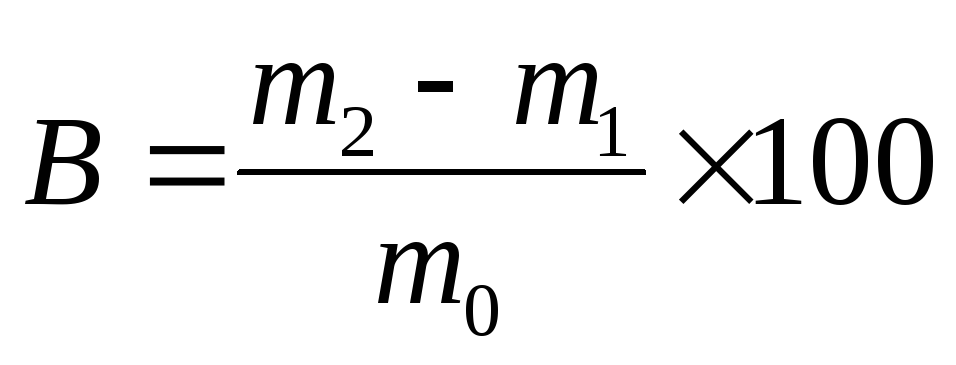

Водопоглощение пенопластов рассчитать по формуле /%/:

,

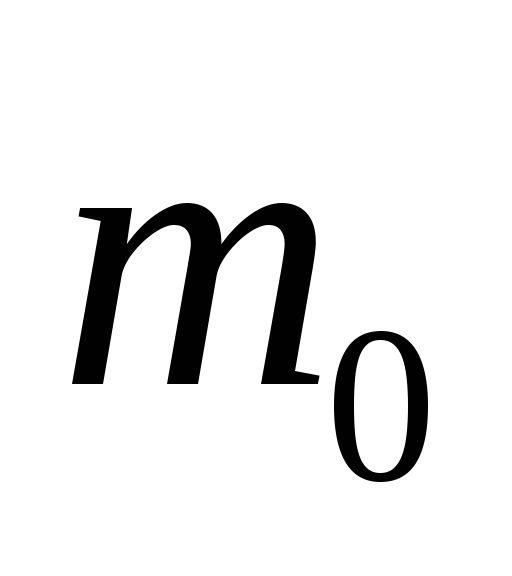

где - масса сухого образца, г;

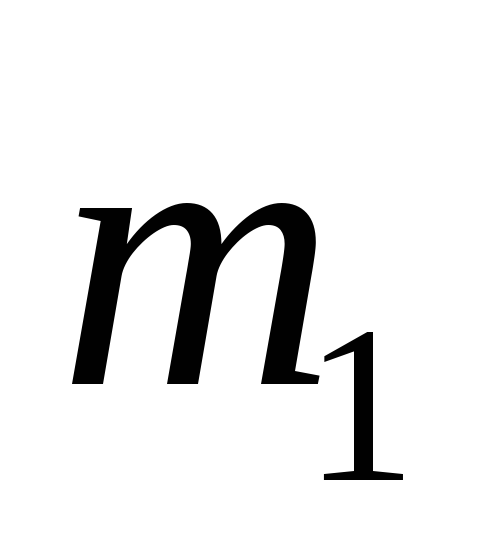

- масса образца с рамкой до испытания, г;

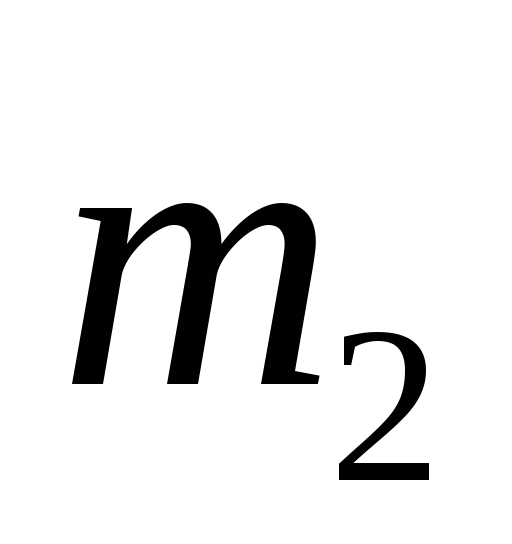

- масса образца с рамкой после испытания, г.

За результат измерения принять среднеарифмети-ческое значение трех измерений.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Практикум по полимерному материаловедению под ред. П. Г. Бабаевского. М., «Химия». 1980. 256 с.

2. Л. Н. Попов. Лабораторные испытания строительных материалов и изделий. Учебное пособие. М. Высшая школа. 1984. 168 с.

19
