2 Расчетные факторы и конструктивные требования

2.1 Бетон

В проекте плотность бетона для всех элементов конструкций принято равной ρ = 2500 .

Условия твердения бетона: бетон подвергнут тепловой обработке при атмосферном давлении.

Нормированные и расчетные сопротивления бетона класса В35:

1) нормативные сопротивления бетона:

- осевому сжатию/2; таблица 12;

- осевому растяжению /2; таблица 12.

2) расчетные сопротивления бетонов:

- осевое сжатие /2; таблица 13;

- осевое растяжение /2; таблица 13.

3) коэффициент условий работы /2; таблица 15/

учитываем то, что

и /1;пункт 2.11/

где - коэффициент надежности по бетону при сжатии;

- коэффициент надежности по бетону при растяжении.

4) Расчетные сопротивления в курсовом проекте, приняты с

учетом:

;

, /2; п.2.13/.

Начальный модуль упругости бетона принять с учетом условий твердения для класса В35 равен /2; таблица 18.

2.2 Арматура

Нормативные и расчётные сопротивления рабочей арматуры:

а) Нормативное сопротивление арматуры класса А-IV:

/2; таблица 14/;

б) Расчетное сопротивление арматуры класса А-IV:

/2; таблица 22/;

в) Коэффициент условий работы арматуры класса А-IV:

г) Модуль упругости рабочей арматуры класса А-IV:

/2; таблица 29.

Арматура класса А-IV – стержневая арматура.

В таблице 2.1 приведены расчетные сопротивления для проволочной арматуры класса Вр-I.

Таблица 2.1 – Расчетные сопротивления арматуры класса Вр-I

Диаметр арматуры	Расчетные сопротивления:		Сжатию , МПа
	растяжению продольной арматуры , МПа	растяжению поперечной арматуры , МПа
3	375	270	375
4	365	265	365
5	360	260	360

Данные приняты /2; таблица 23/.

Модуль упругости арматуры класса Вр-I:

/2; таблица 29/.

В проекте, в расчетах, возможно применение арматуры класса А-III диаметром 6-8 мм. Расчетные сопротивления для этой арматуры:

Расчетные сопротивления для арматуры класса А-III:

/2 таблица 22/;

* - в сварных каркасах для хомутов из арматуры класса А-III, диаметр которых меньше диаметра продольных стержней, значенияпринимаются равными 255 МПа.

Модуль упругости арматуры класса А-III диаметром 6-8 мм:

2.3 Конструктивные требования

На рисунке 2.1 показана размещение стержней плоского каркаса сетки в ребристой плите перекрытия согласно указаниям /2; пункт 5.4, 5.5, 5.6, 5.9, 5.12/.

1 – рабочая арматура (продольная) каркаса Кр1; 2 – поперечная арматура (хомут) каркаса Кр1; 3 – монтажная арматура каркаса Кр1

Рисунок 2.1 – Расположение сетки С1 и каркаса КР1 в ребристой

плите покрытия

Толщина защитных слоёв должна быть следующей:

;;;

/2; пункт 5.5/ /2; пункт 5.5/ /2; пункт 5.5/ /2; пункт 5.6/.

Толщина защитного слоя для рабочей арматуры в колонах не менее диаметра и не менее двадцати.

Толщина защитного слоя в сборных фундаментов не менее диаметра и не менее тридцати.

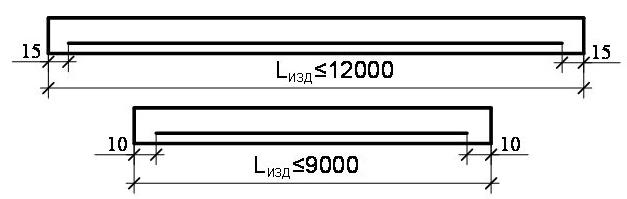

На рисунке 2.2 показано размещение арматуры по длине изделия. Под длиной изделия в курсовом проекте принимаем длину, ширину и высоту плиты /2; пункт 5.9/.

Рисунок 2.2 - Размещение арматуры по длине изделия

К трещиностойкости плиты предъявляются требования третьей категории /2; пункт 1.16/.

Считаем, что в курсовом проекте плита эксплуатируется в закрытом помещении. По работе /2; табл. 2/ для арматуры класса А-IV допускается:

;

.

Предельно допустимый прогиб определяем по работе /1; табл.19/:
