Пример отладки проекта для учебного контроллера в среде разработки Keil μVision2.

В общем случае для отладки проекта необходимо:

Настроить отладчик
Установить соединение и загрузить программу в контроллер
Установить счетчик команд (PC) = 8000h
Запустить программу

Внимание! В соответствии с распределением памяти учебного контроллера, требуется указать директиву «ORG 8000h» в начале ассемблерной программы.

Настройка отладчика

Запустите μVision2, щелкнув по ярлыку

Откройте проект, выбрав пункт меню Project->Open Project… (или создайте новый).

Откройте окно настройки параметров Target 1, выбрав в контекстном меню (правая кнопка мыши) пункт «Options for Target ‘Target 1’»

Появится окно настройки параметров проекта, которое имеет несколько вкладок. Наиболее часто используются следующие вкладки:

Device – выбор типа МП

Target – настройка основных параметров проекта

Output – выбор формата выходных данных компилятора

C51 – задание уровня оптимизации и других параметров компилятора языка C

Debug – выбор типа и установка свойств отладчика/эмулятора

Укажите тип устройства Intel->80C51GB на вкладке «Device»

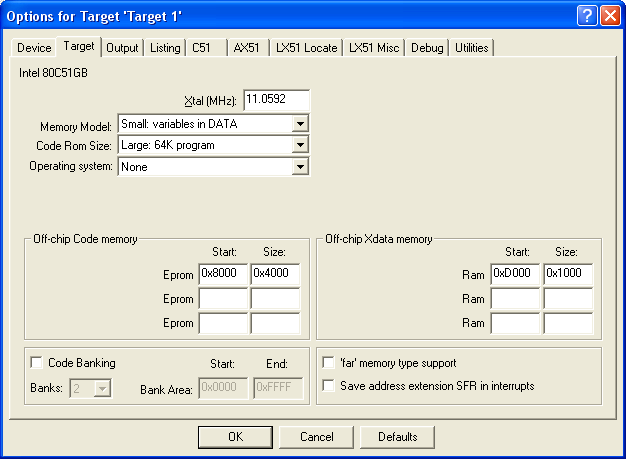

На вкладке Target, в области «Off-chip Code memory» укажите параметры памяти программ Eprom, (Например Start: 0x8000, Size: 0x4000) в соответствии с распределением памяти контроллера. Частоту кварцевого генератора «Xtal (MHz)» установите равной 11.0592 МГц.

Если необходимо использовать внешнюю память данных (XRAM) укажите её параметры в области «Off-chip Xdata memory» (Например, Start 0xD000h, Size 0x1000h).

На вкладке Debug выберите опцию «Use: Keil Monitor-51 Driver». Поставьте галочку «Load application on startup».

ПРИМЕЧАНИЕ: Для отладки программы без контроллера можно использовать симулятор. Для этого выберите вариант «Use Simulator» на вкладке Debug. Порядок остальных действий аналогичен.

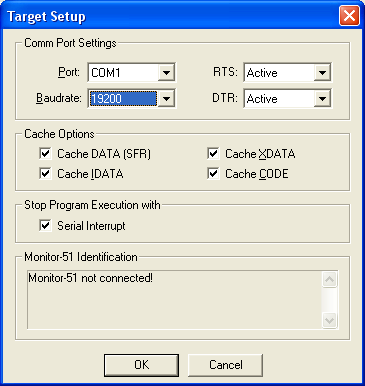

Для настройки параметров COM порта нажмите кнопку Settings на вкладке Debug. Выберите имя порта, к которому подключен контроллер (COM1, COM2), и скорость соединения (19200, 9600 бит/сек). Разрешите создание контрольных точек останова, для чего поставьте галочку «Stop Program Execution with Serial Interrupt». Нажмите кнопку OK.

Закройте окно параметров, нажав кнопку OK.
Откомпилируйте проект, убедитесь в отсутствии ошибок.
Сохраните все файлы.

Подключение к контроллеру

Подключите контроллер к выбранному COM порту кабелем.
Включите питание контроллера. Выберите в меню контроллера пункт «Select mode»: Monitor, затем скорость порта 19200 или 9600.

На экране должен появиться указатель режима «Monitor mode speed:19200» или «Monitor mode speed:9600». Скорость, выбранная на контроллере, должна совпадать со скоростью, указанной в параметрах COM-порта.

Для перемещения по меню используйте клавиши

4 – влево

6 – вправо

# – подтверждение (Enter)

* – отмена (выход)

Выберите в меню Debug-> «Start Debug Session» или щелкните по кнопке панели инструментов (также можно нажать Ctrl+F5).

Среда разработки должна соединиться с контроллером и загрузить программу. Ход загрузки программы показывает индикатор в левом нижнем углу экрана.

Если появилось окно с сообщением об ошибке,

проверьте еще раз параметры отладчика на вкладке Debug и правильность физического соединения. Возможно, придется использовать другой COM порт.

Признаком успешной загрузки программы является отсутствие сообщений об ошибках на вкладке Command основного окна

Установите в счетчике команд (PC) значение 8000h, выполнив команду отладчика. Следует ввести в поле справа от символа ‘>’ текст $=0x8000 и нажать Enter (см. рисунок).
