Введение в МП

Процессор

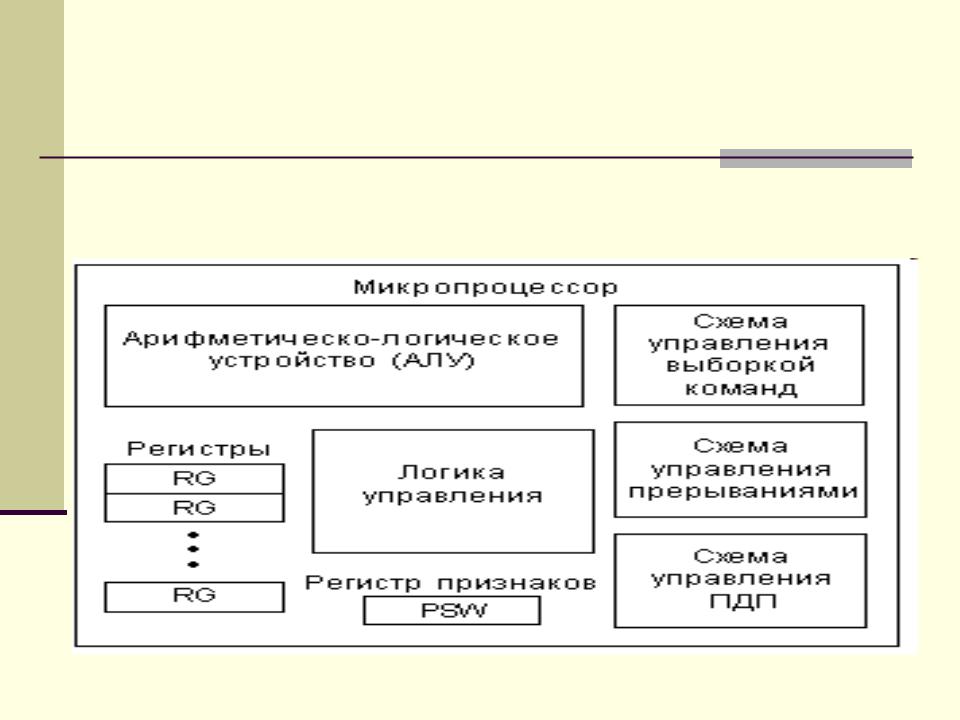

Пример структуры простейшего процессора.

Режимы работы микропроцессорной системы

Практически любая развитая микропроцессорная система (в том числе и компьютер) поддерживает три основных режима обмена по магистрали:

программный обмен информацией;

обмен с использованием прерываний (Interrupts); обмен с использованием прямого доступа к памяти (ПДП, DMA — Direct Memory Access).

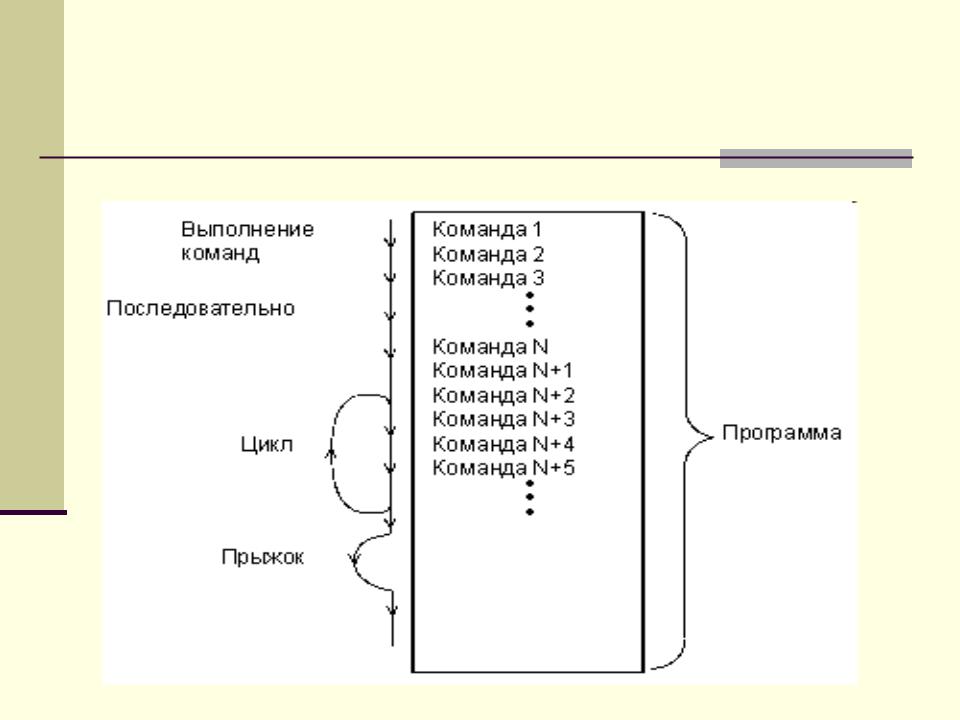

Программный обмен информацией.

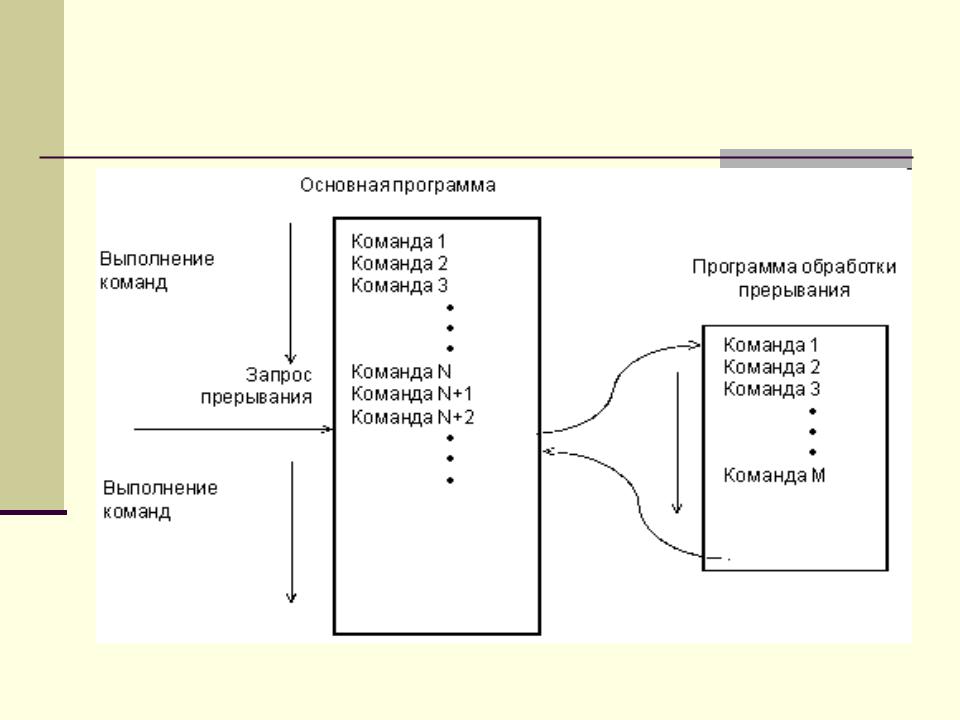

Обслуживание прерывания.

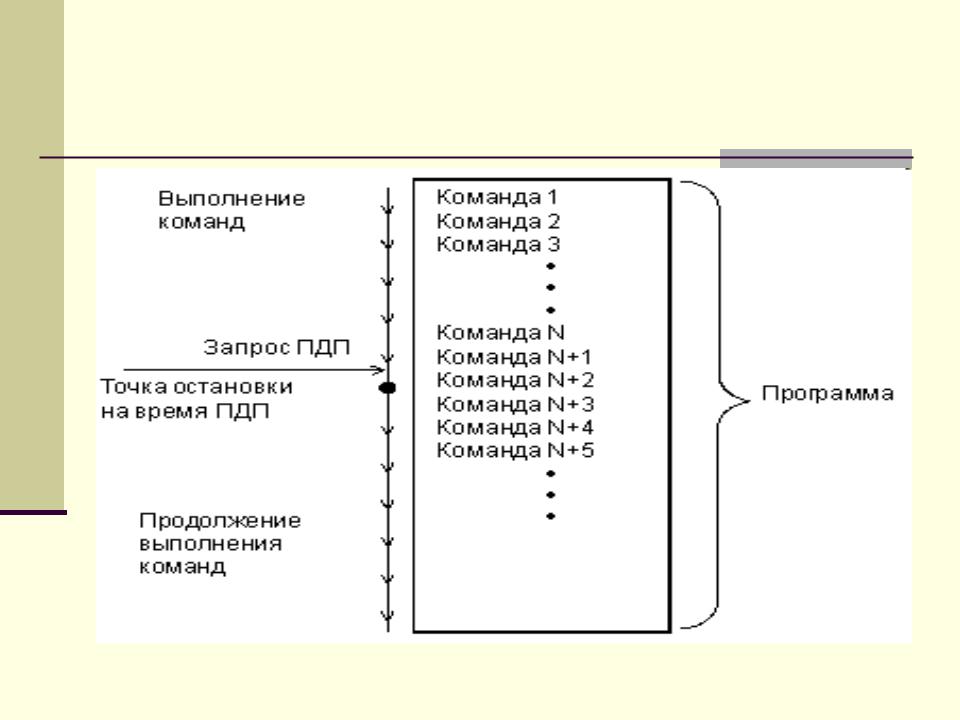

Обслуживание ПДП.

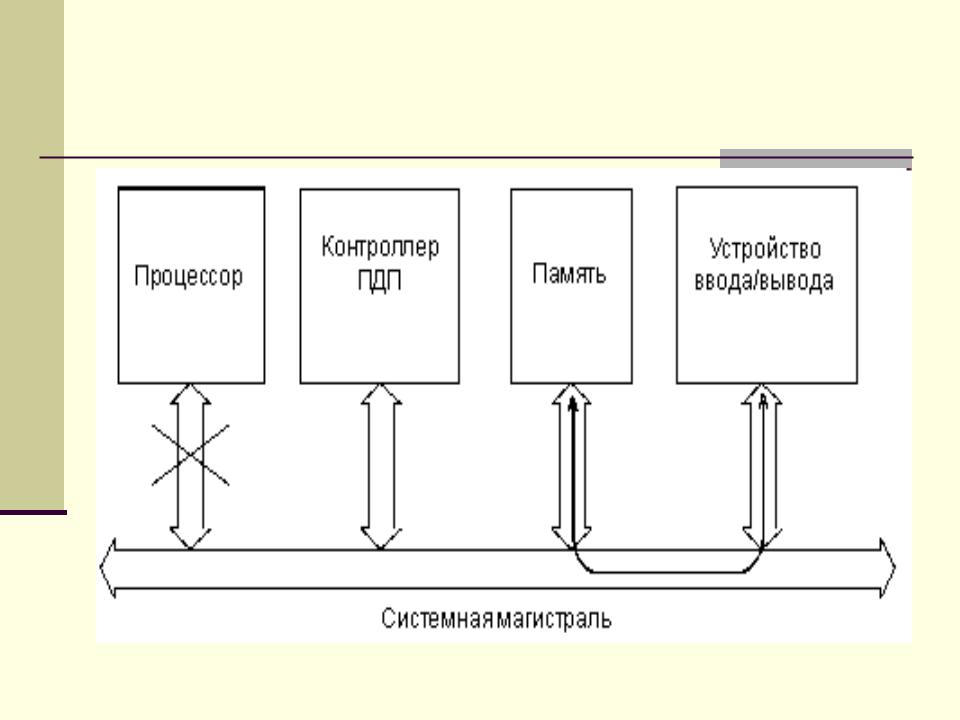

Информационные потоки в режиме ПДП.

Архитектура микропроцессорных систем

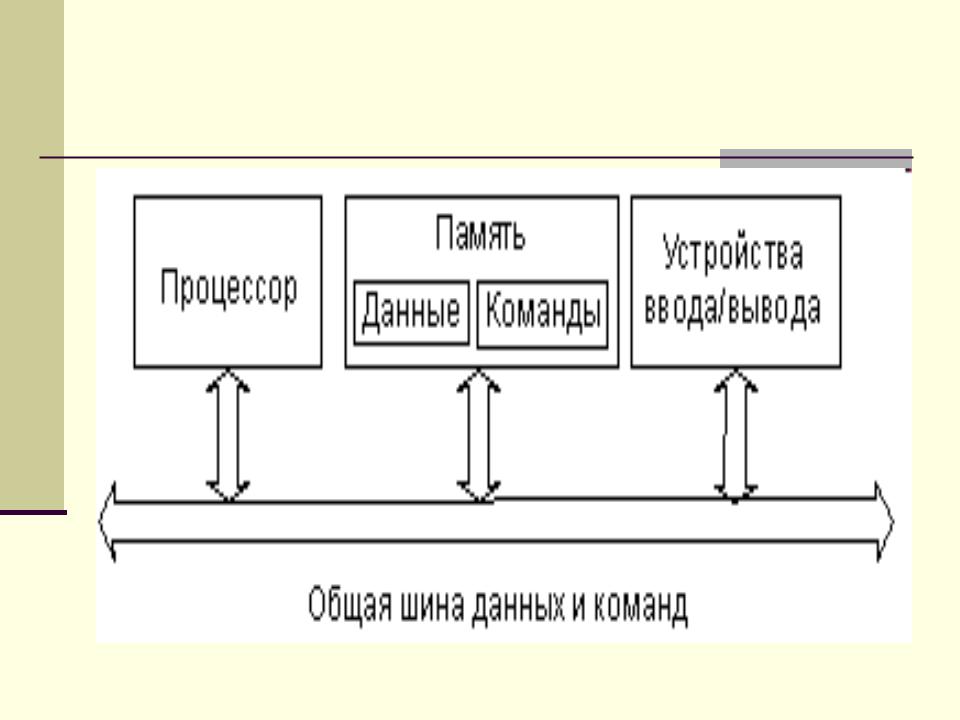

Архитектура с общей шиной данных и команд.
