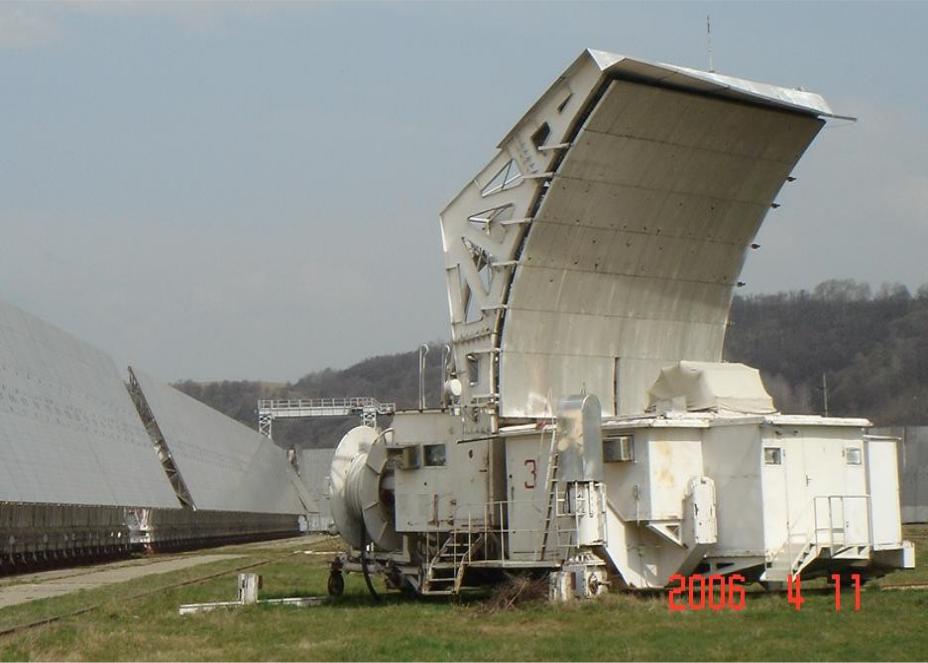

Облучатель на рельсах

Подвижный облучатель: вторичное зеркало и помещение для аппаратуры и наблюдателей. РАТАН-600 в целом и конструкция облучателей позволяют проводить наблюдения на многих волнах практически одновременно

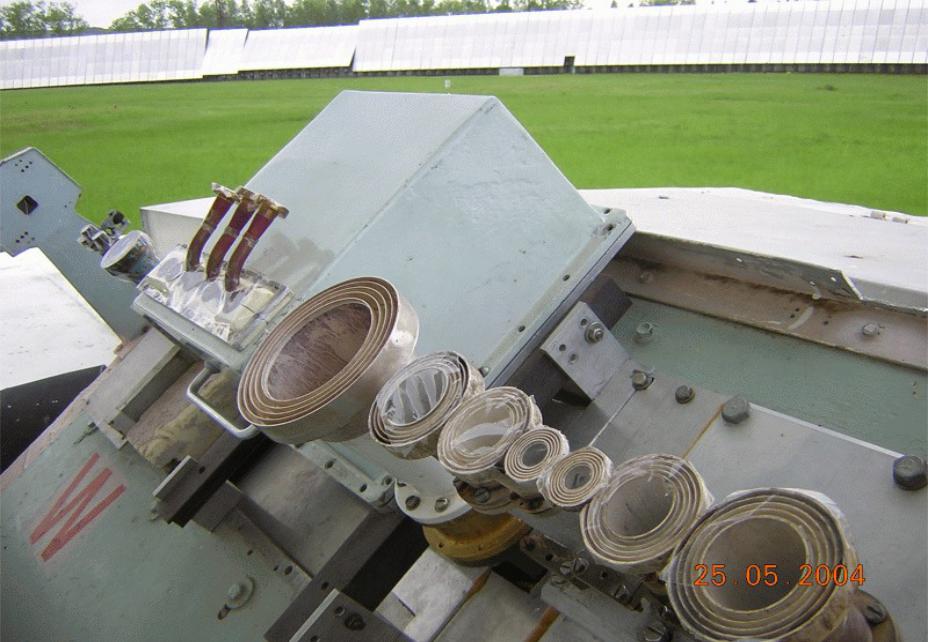

Входные рупора в фокальной плоскости

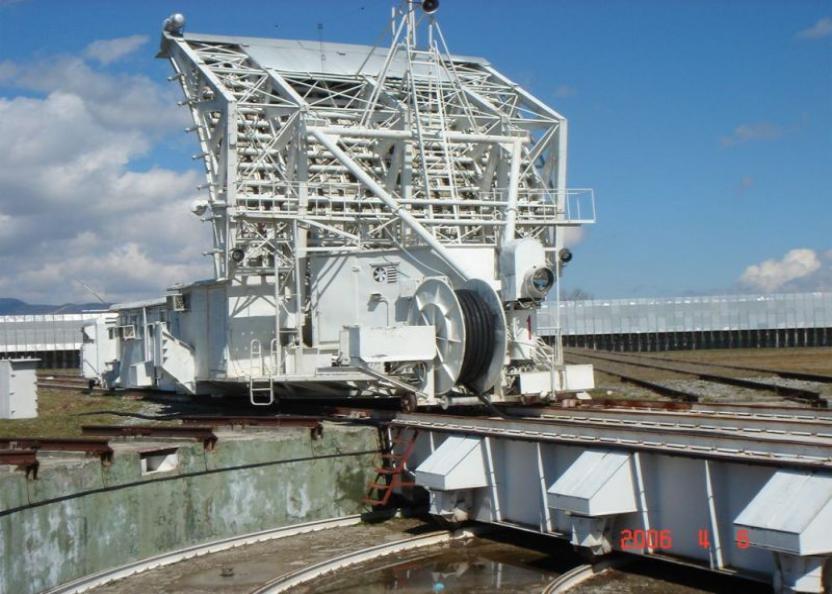

Облучатель у поворотного круга, предназначенного для перевода облучателя с одних радиальных рельс на другие

В обычном режиме наблюдений используются независимо четыре сектора кольцевого отражателя.

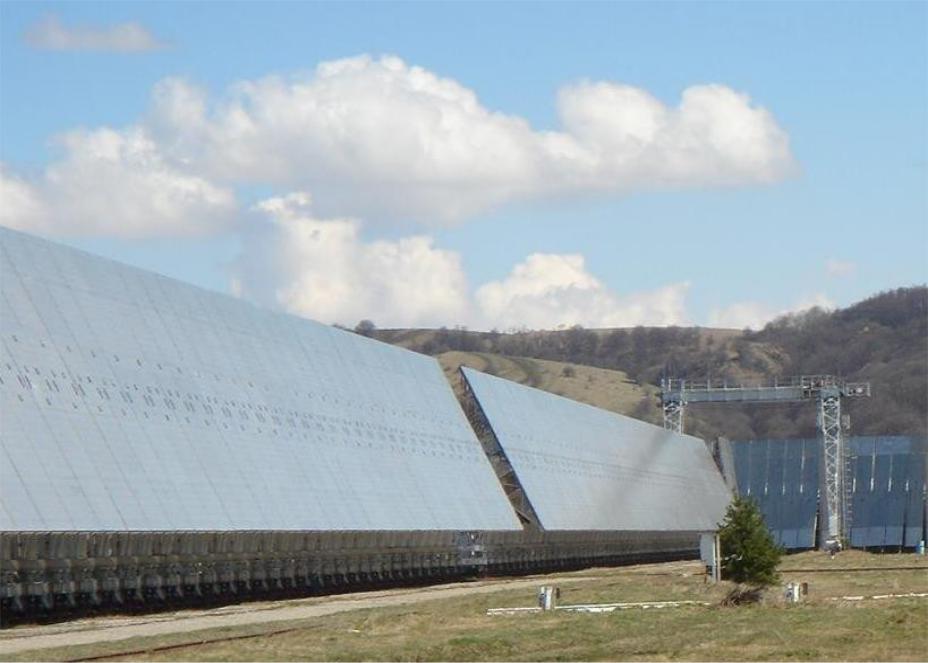

Для южного сектора построен плоский отражатель – перископ, так что эта часть РАТАН-600 образует систему Крауса.

Южный сектор с плоским отражателем используются, в основном, для регулярных наблюдений Солнца.

Для увеличения времени наблюдений Солнца используется режим квазислежения за счет перемещения облучателя по круговым рельсам.

При наблюдении источников в околозенитной области используется полное кольцо, и для приема отраженного со всех сторон сигнала применяется специальный облучатель.
