Радиоастрономические инструменты
система Крауса
антенны переменного профиля – РАТАН-600; антенные решетки.
Система Крауса
•параболический рефлектор неподвижно закреплен на земле
•фокальное пятно на поверхности земли и не связано с другими элементами
•возможность наблюдений вы широком диапазоне

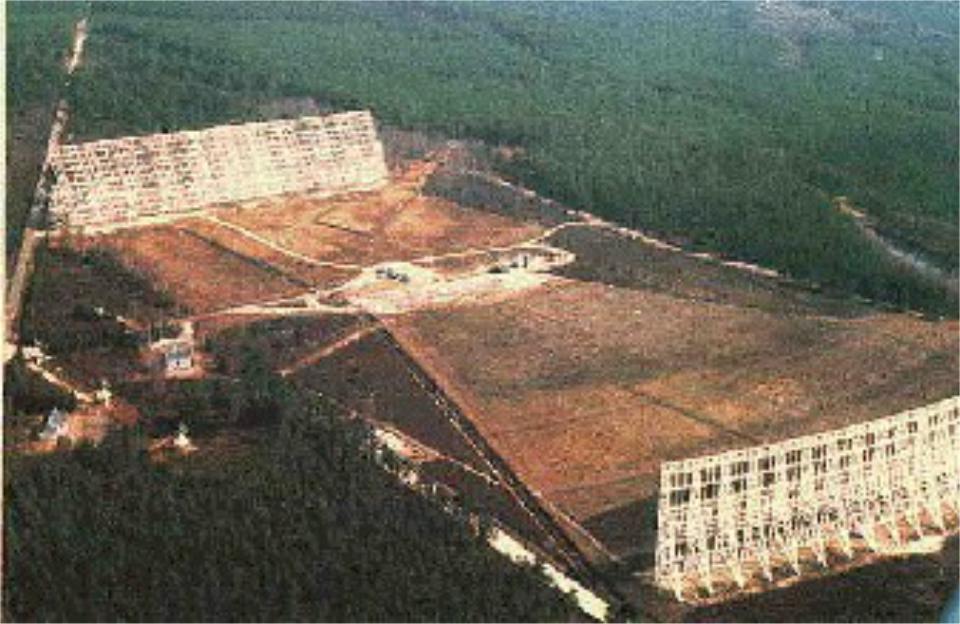

РА Т А Н - 600
•РАТАН-600 – антенна переменного профиля (АПП)
•Находится на Северном Кавказе, Карачаево-Черкессия, станица Зеленчукская. Входит в состав Специальной Астрофизической обсерватории (САО) РАН
•Работает с 1974 года
•Многопрограммный инструмент: возможна работа одновременно по нескольким наблюдательным программам. Научные исследования охватывают, практически, все разделы современной радиоастрономии.
Основные характеристики РАТАН-600
Диаметр кольцевой антенны |
576 м |
Число элементов антенны |
895 |
Размер одного элемента |
11.4x2.0 м |
Геометрическая площадь антенны |
15000 кв м |
Эффективная площадь всего кольца |
3500 кв.м |
Диапазон длин волн |
1 - 50 см |
Угловое разрешение |
2 - 400 угл. сек |
Точность определения координат |
лучше 1 угл. сек |
Предел по плотности потока |
0.500 мЯнских |
Предел по яркостной температуре |
0.050 мК |
Рабочий диапазон частот |
610 - 30000 МГц |
РАТАН-600: кольцевой отражатель
Элементы главного кольцевого отражателя (рефлектора)
Фундаменты и обратная сторона рефлектора
