Бинокли Б-8, Б-12 и Б-15 имеют на левых верхних крышках гравировку:

первая цифра - увеличение бинокля; вторая цифра - диаметр объектива, мм.

Ниже указан

--номер бинокля,

--год его изготовления и

--марка завода-изготовителя.

Бинокль хранится в специальном футляре, внутри которого имеются гнезда для запасной окулярной раковины и светофильтров (оранжевых или желто-зеленых), надевающихся на окуляры.

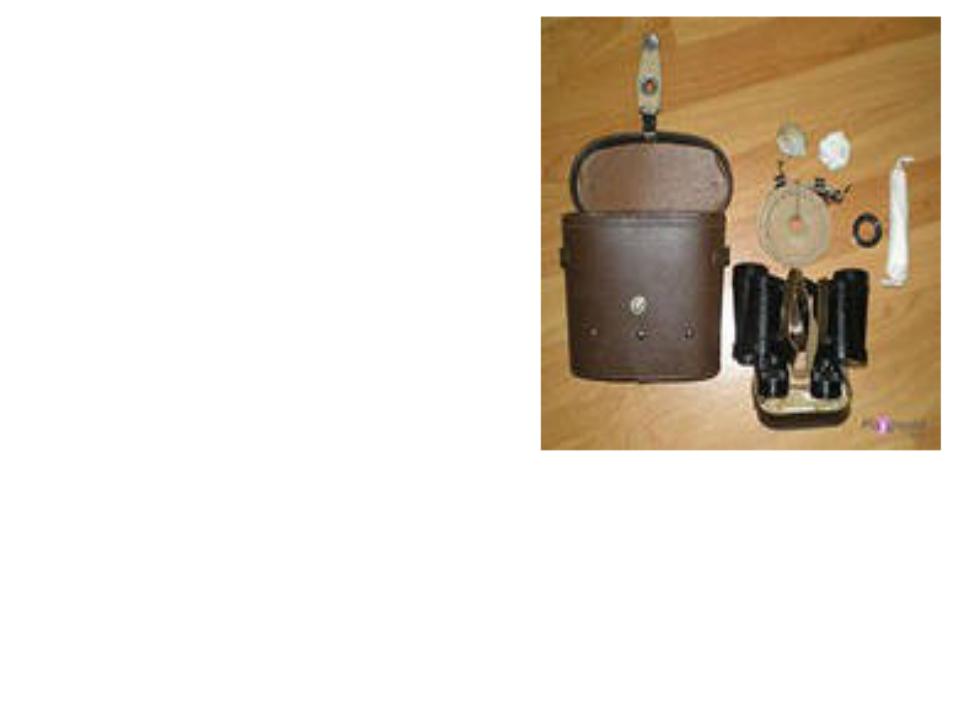

Комплект бинокля

Бинокль.

Футляр с плечевым ремнем Запасная окулярная раковина Два светофильтра в оправе

Кожная покрышка с шейным ремнем. Фланелевая салфетка 200 × 200 мм.

Каждый бинокль состоит из двух зрительных труб (монокуляров), соединенных между собой шарниром. Монокуляры соединены так, что при вращении вокруг шарнирной оси, их оптические оси и ось шарнира всегда

параллельны

Монокуляры бинокля представляют собой обычную зрительную трубку Кеплера, состоящую из объектива и окуляра, фокальные плоскости которых совмещены. Трубка Кеплера дает действительное и увеличенное изображение наблюдаемого предмета, а общая длина ее равна сумме фокусных расстояний объектива и окуляра.

Для получения прямого изображения и уменьшения длины прибора в оптическую систему зрительных труб введена призменная оборачивающая система.

Каждый монокуляр состоит из окулярной

части, корпуса с верхней и нижней крышками, верхнего и нижнего прилива для сборки шарнира, антабки для крепления шейного ремня и объектива.

Шарнир состоит из наружной втулки, внутренней оси, верхнего диска с делениями, нижнего диска, верхнего и нижнего винтов шарнира и гайки шарнира.

В правой зрительной трубе

на стеклянной пластинке, установлен ной в фокальной плоскости объектива, нанесена угломерная

сетка.

Угловое расстояние между

соседними штрихами сетки как горизон¬тального, так и вертикального ряда штрихов равно 0-05, а между большими штрихами сетки - 0-10.

Объектив, оборачивающая система и окуляр

монокуляра соединены в одно целое с

помощью корпуса, который представляет собой силуминовую отливку сложной конфигурации.

Окулярная часть при помощи основания крепится в корпусе, и ее составляют окулярная раковина, муфта с накаткой и диоптрийным кольцом и основание окуляра. Система окуляра собрана на основании окуляра, которое своей нарезкой ввинчено в

специальное отверстие корпуса монокуляра и закреплено на корпусе прижимным кольцом. При вращении окулярной муфты, окуляр устанавливает четкую видимость сетки и рассматриваемого предмета по глазам наблюдателя.

Величина перемещения окуляра может быть зафиксирована отсчетом по шкале на диоптрийном кольце от -6 до +6 диоптрий.

Указателем диоптрийной шкалы служит риска на основании окуляра.

Установка шкалы на "0" соответствует нормальному глазу, величина со знаком "+" - дальнозоркому и

величина со знаком "—" - близорукому.

Оптическая схема монокуляра бинокля: 1 — объектив; 2 — первая призма

оборачивающей системы; 3 — вторая призма оборачивающей системы; 4 — плоскопараллельная пластинка с угломерной сеткой; 5 — 7 — линзы окуляра
