Измерение дальности до неподвижных целей производится в следующем порядке:

•включить тумблер ПИТАНИЕ;

•ведя наблюдение в окуляр визира, отвести рукоятку отводки червяка, повернуть приемопередат чик ориентировочно на цель, перевести рукоятку отводки червяка в исходное положение и

вращая рукоятки горизонтальной и вертикальной наводки подвести марку угломерной сетки к цели;

•нажать кнопку ПУСК и после загорания индикации готовности нажать кнопку ИЗМЕРЕНИЕ, не сбивая точной наводки на цель;

•снять отсчет измерения дальности и

Перевод дальномера из боевого положения в походное производится в следующем порядке:

•выключить тумблеры ПИТАНИЕ и ПОДСВЕТКА;

•записать показания счетчика импульсов;

•отсоединить кабель питания от разъемов АКБ и приемопередатчика и уложить в карман укладочного ящика;

•снять с приемопередатчика визирную вешку, фонарь и уложить в укладочный ящик;

•закрыть заглушками разъемы и посадочное гнездо под визирную

вешку;

•повернуть ручку зажимного устройства УИП против хода часовой стрелки до упора;

•снять приемопередатчик с УИП, уложить в укладочный ящик и закрепить его;

•уложить АКБ в контейнер укладочного ящика;

•вывинтить винт крепления УИП и снять ее с платформы;

•снять с треноги отвес, уложить его в выдвижную ножку треноги и закрыть колпачком;

•сложить треногу, предварительно очистив от грязи, застегнуть упаковочный ремень уложить на кронштейн

укладочного ящика и закрепить ремнями.

Малогабаритный лазерный прибор разведки ЛПР-1 «Каралон-М»

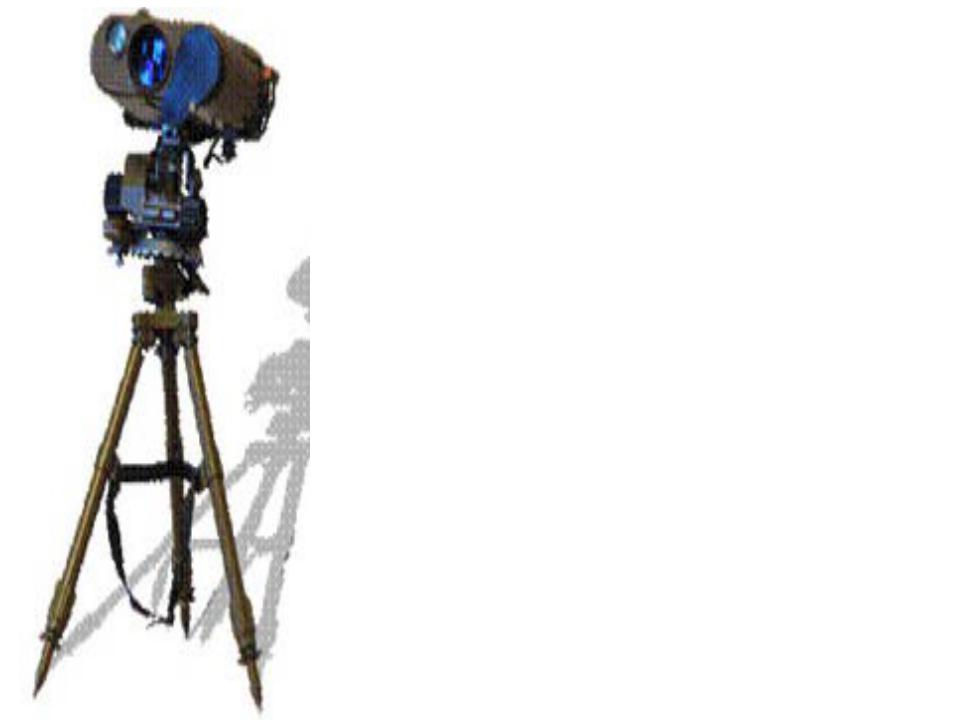

Малогабаритный лазерный прибор разведки ЛПР-1 «Каралон-М» предназначен для измерения дальностей и определения полярных координат наблюдаемых

. Прибор имеет

массу 2,5 кг (с треногой — 5 кг) и позволяет измерять дальности от 145 м до 20 км с ошибкой ±10 м, углы — с

точностью до 0-

Назначение, основные тактико-технические характеристики, комплектность и устройство дальномера Лазерный прибор разведки ЛПР-1 разработан в 1980-е годы.

Им оснащались главным

образом артиллерийские и разведывательные подразделения государств бывшего Варшавского договора

Он предназначен для:

1.ведения наблюдения;

2.обнаружения целей;

3.определения сферических координат целей и преобразования их в прямоугольные координаты;

4.разметки и измерения магнитных и топографических азимутов;

5.привязки к точкам с известными координатами;

6.ориентировки других приборов;

7.определения координат взрывов снарядов (наземных и воздушных).

Лазерный дальномер обеспечивает определение расстояния (при одном измерении) до двух первых объектов, находящихся в так называемой активной зоне.

В состав комплекта ЛПР-1 входят:

1) наблюдательный монокуляр, сблокированный с дальномером и

системой питания 2) угломер для производства измерения в

вертикальной и горизонтальной плоскостях, сблокированный с магнитной буссолью (УИУ);

3)преобразователь полярных координат в прямоугольные координаты;

4)треножный штатив;

5)оборудование для подзарядки батареи питания;

6)три запасные батареи;

7)набор кабелей для подсоединения оборудования подзарядки батареи к различным источникам питания;

8)набор запасных частей;

9)дополнительный пульт «Измерение I — Измерение II»;

10)эксплуатационная документация;

11)кронштейн для крепления наблюдательного монокуляра буссоли;

12)дополнительный футляр;

13)чехлы;

14)укладочный ящик.

ремень

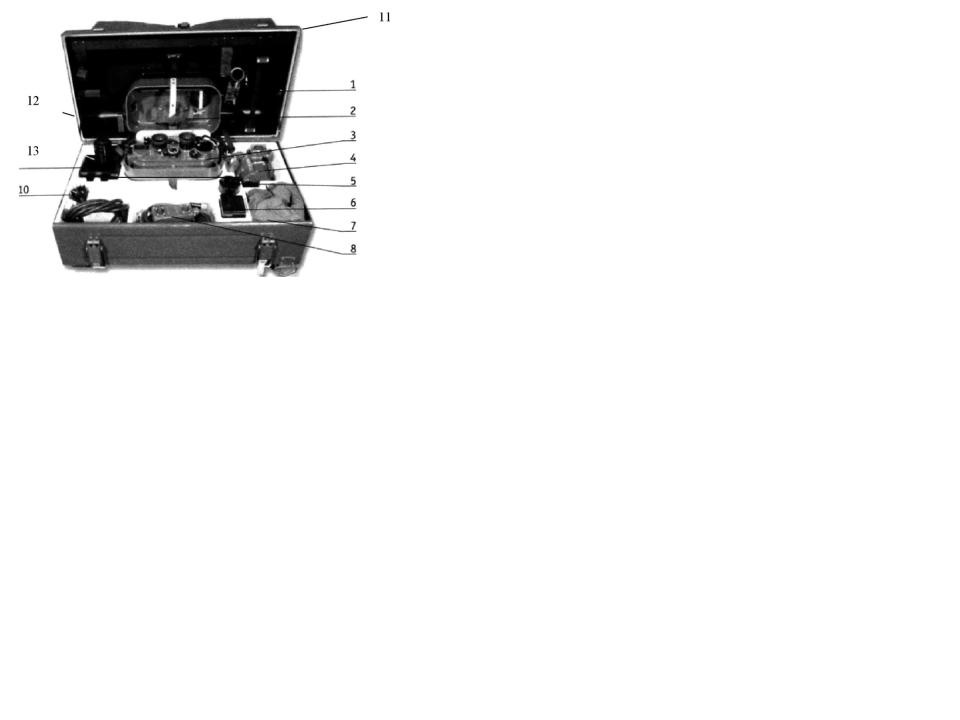

1. патрон осушки 2. ремень;

3. кронштейн

4. крышка.
