Пример измерения горизонтального угла по сетке монокуляра

Измерение расстояний по рейке

Перископическая

артиллерийская

буссоль представляет собой соединение оптического и углоизмерительного прибора с ориентир- буссолью (коробкой с магнитной стрелкой).

Окуляр можно фокусировать, т. е. устанавлива ть на резкую видимость изображения в преде лах ±6 диоптрий, что осуществляется вращени ем диоптрийного кольца На диоптрийном кольце нанесены деления со знаками «плюс» И «минус» ; установка кольца на нулевое деление соответствует нормальному глазу, на деление

со знаком «плюс» —дальнзоркому, а на деление со знаком «минус» — близорукому.

Буссоль состоит из вертикальной оси - шестерни (1) с шаровой пятой (2); корпуса (3) установочног о червяка (4), ориентир - буссоли (6); отсчетного червяка (7),

Буссоль

состоит

корпус

монокуляра

(11)

механизм

вертикальн ой наводки (13)

Корпус отсчетного червяка с монокуляром составляют верхнюю часть буссоли

Вертикальная ось- шестерня с шаровой пятой, корпус установочного червяка с основной

шестерней и ориентир-

буссоль

составляют нижнюю часть буссоли, которая

после ориентирования прибора остается

Нижняя часть буссоли с корпусом отсчетного червяка:

1— шаровая пята; 2 — винт; 3 — корпус

установочного червяка с основной шестерней- 4 — корпус отсчетного червяка; 6 — винт с левой резьбой;

8 - пластинка с укзателями; 11— ось-шестерня;

12 — ориентир-буссоль

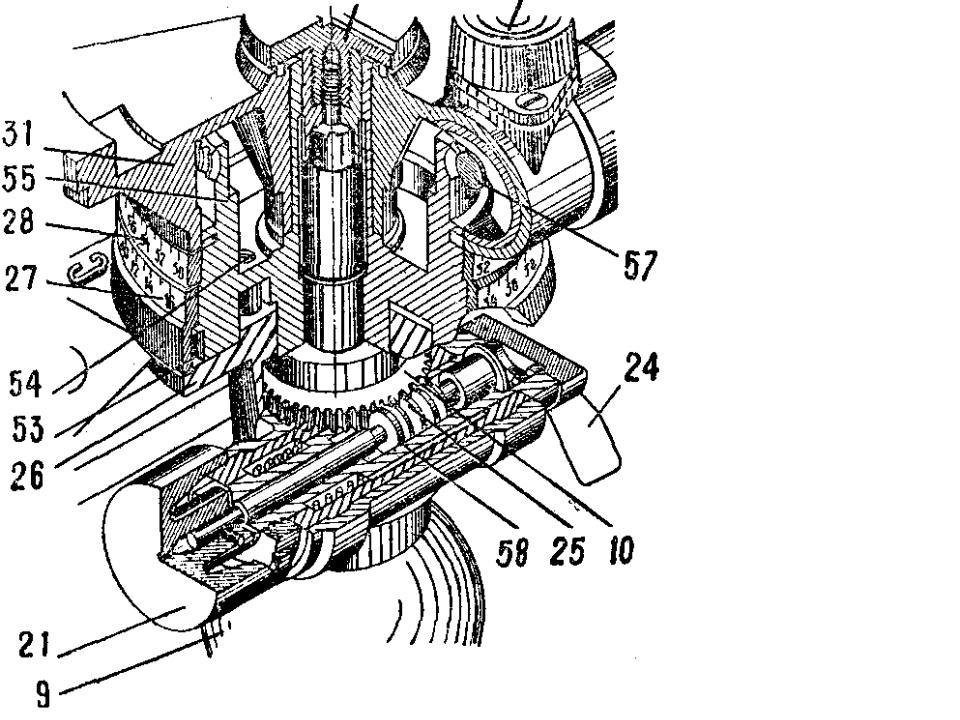

Разрез нижней и средней частей буссоли:

17 —шаровой уровень;

27—шкала

(угломерная,

грубая);

28— шкала (буссольная, грубая);

Вверхнюю часть буссоли входят

отсчетный механизм, механизм углов места цели и монокуляр. Кроме этого в верхнюю часть буссоли входят целик, барабаны точных отсчетов угломерных и буссольных углов, шаровой уровень и размещен патрон осушки с

селикогелемВерхняя часть. буссоли надета сверху на

основную шестерню и соединена с ней при помощи горизонтального отсчетного червяка.

На ней имеется указатель буссольного кольца с буквой "Б" и угломерного кольца с буквой "У", против которых считывается отсчет.

В отсчетный механизм входят червячный вал, две эксцентриковые втулки и корпус отсчетного механизма.
