Лекция 12. Реляционная алгебра (часть 1).

План лекции

  1. Реляционная алгебра и реляционное исчисление.

  2. Операции реляционной алгебры.

  3. Объединение отношений.

  4. Разность отношений .

  5. Декартово произведение отношений .

  6. Пересечение отношений.

  7. Выборка.

  8. Создание проекций.

  9. Примеры использования операций.

В 1970-71 г.г. Кодд опубликовал статьи, в которых ввел в рассмотрение понятие реляционную алгебру и реляционное исчисление.

Реляционная алгебраэто процедурный язык обработки реляционных таблиц. Это означает, что в реляционной алгебре используется пошаговый метод в создании реляционных таблиц, со Реляционная алгебра

держащих ответы на запросы.

Реляционное исчислениеэто не процедурный язык, т.е. язык позволяющий сформулировать, что нужно сделать, а не как этого добиться.

Операции реляционной алгебры. Операции реляционной алгебры манипулирует реляционными таблицами, для создания новых таблиц, затем полученные новые таблицы, могут использоваться в качестве исходных таблиц для новой операции.

Рассмотрим типовые операции.

    1. Объединение отношений (u).

R:=R1 U R2

R - это имя , присвоенное полученной в результате таблице, сострящей из тех строк, которые находятся либо в таблице R1, либо в таблице R2, либо в них обеих.

Операция применяется к отношениям одной и той же арности. Таблицы должны иметь одни и те же столбцы, т. е. у них совпадают как количество столбцов, так и области значений столбцов. Такие таблицы называют объединительно – совместительными (Рис.).

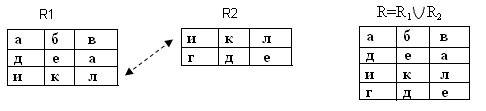

Рис.1. Объединение отношений

Например, это:

R1 – информация о сотрудниках одного отдела,

R2 – информация о сотрудниках другого отдела,

R – информация о всех сотрудниках.

Повторяющаяся запись отображается один раз.

    2. Разность отношений (-).

R:=R1 - R2

Разностью отношений называется множество кортежей, принадлежащих R1 , но не принадлежащих R2 .

Т.е. идентифицируются строки, которые есть в одной таблице, но отсутствуют в другой.

Например, находим разность отношений R1 и R2, взятых из предыдущего примера (рис.2.).

Рис.2. Разность отношений

    3. Декартово произведение отношений (*).

R:=R1*R2

Если отношение R1 имеет арность К1, а отношение R2 арность К2, то декартовым произведением отношений R1 и R2 является множество кортежей, арности 12). Причем первые К1 элементов, образующие кортеж, берутся из отношения R1, а последние К2 элементов – из отношения R2 (Рис.3, Рис. 4 ).

Рис.3. Декартово произведение отношений

Рис.4. Декартово произведение отношений

Еще один пример операции декартова произведения

Первая таблица «Сотрудники отдела»

Фамилия

Иванов

Петров

Вторая таблица «График обследования»

Обследование

Дата

Сердечно-сосудистой системы

1.12.09

Желудочно-кишечного тракта

8.12.09


Результирующая таблица

«Прохождение обследования »

Фамилия

Обследование

Дата

Иванов

Сердечно-сосудистой системы

1.12.09

Иванов

Желудочно-кишечного тракта

12/08/09

Петров

Сердечно-сосудистой системы

1.12.09

Петров

Желудочно-кишечного тракта

08.12.09
